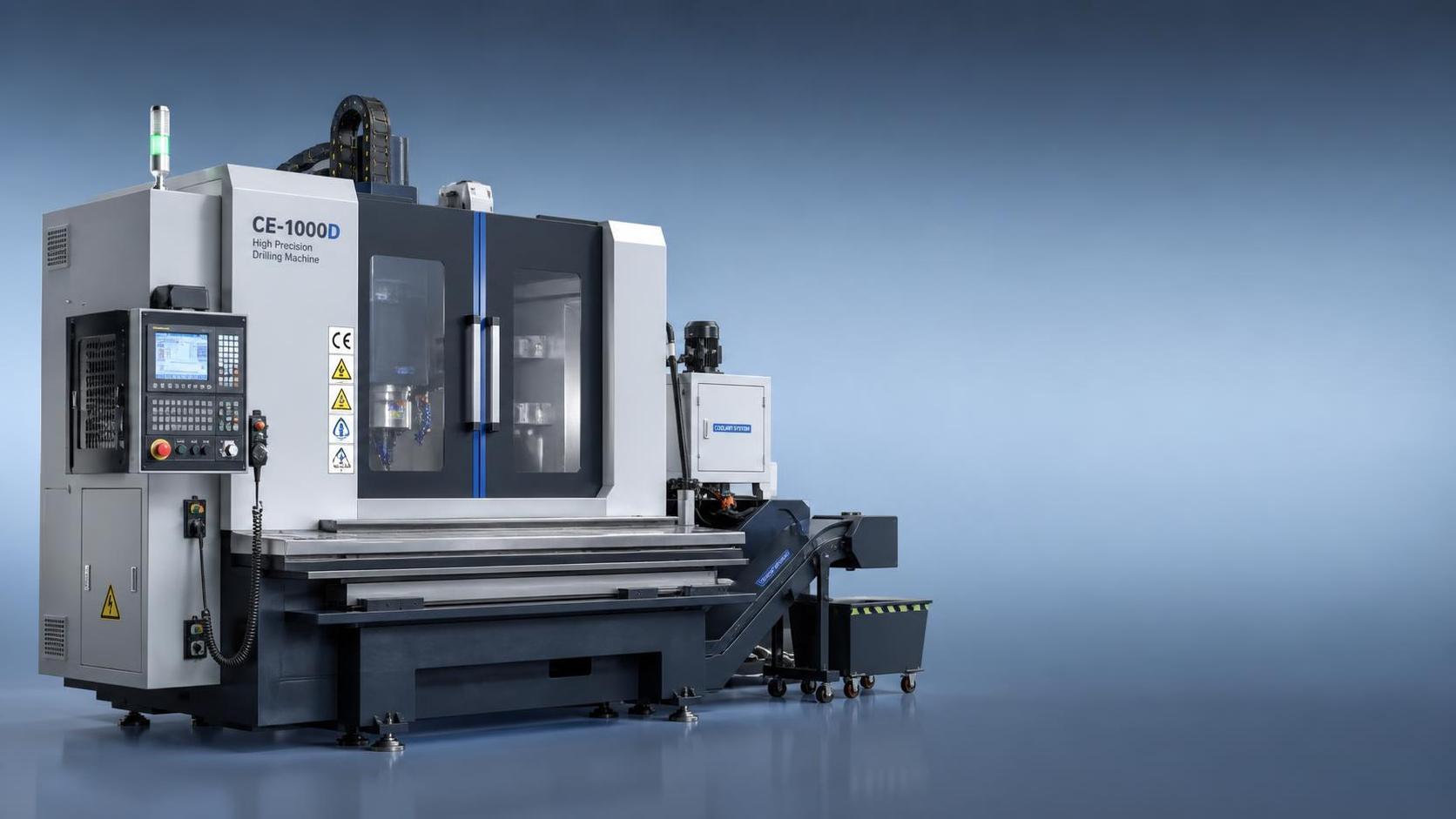

El marcado CE en una taladradora de placas debe considerarse el punto de partida, no la prueba final de seguridad o idoneidad. Una máquina puede llevar una etiqueta CE y aun así presentar deficiencias en la documentación, los detalles de protección, la lógica de control o las condiciones de instalación. Antes de cualquier discusión técnica sobre la potencia del husillo o el diámetro de taladrado, la declaración, los manuales y la información eléctrica deben corresponder exactamente a la configuración de la máquina ofrecida, incluidas las unidades CNC opcionales, la sujeción hidráulica, los transportadores de virutas, los sistemas de refrigeración y los cambiadores automáticos de herramientas, si forman parte del alcance.

La Declaración de Conformidad debe identificar el equipo con suficiente claridad para que no haya dudas sobre qué modelo cubre. Elementos básicos como el modelo de la máquina, la referencia de serie, la identidad del fabricante, las directivas aplicables y el firmante responsable son importantes, ya que una documentación imprecisa puede ocultar cambios de configuración. Si la taladradora de placas con CE ofrecida ha sido modificada para un voltaje diferente, protecciones añadidas, un armario de control distinto o un conjunto de husillo importado, dichos cambios deben reflejarse de forma coherente en la declaración, la placa de características, los planos eléctricos y el manual de usuario. Una discrepancia entre la placa de la máquina y la documentación suele ser una señal de advertencia más fuerte que un defecto estético evidente.

La calidad de la documentación suele revelar el estándar real

Lea el manual como un documento técnico de control, no como material comercial. Un manual útil es aquel que indica en términos claros los riesgos residuales, los puntos de bloqueo, los intervalos de lubricación, las dimensiones admisibles de las placas, el peso máximo de la pieza de trabajo, las recomendaciones de refrigerante y las condiciones de restablecimiento de fallos. Si los dispositivos de parada de emergencia aparecen en un diagrama, pero se omiten en la descripción de operación, o si las instrucciones de mantenimiento ignoran la retirada de protecciones y las condiciones de reinicio, es posible que la máquina se haya documentado únicamente para cumplir los requisitos de envío. Para los equipos de taladrado, el manual también debe definir las herramientas aceptables, el cono del husillo o el tipo de portaherramientas, los límites de profundidad de taladrado, el uso de refrigerante para distintos materiales y las precauciones de retirada de virutas en operación continua.

Los esquemas eléctricos merecen el mismo nivel de atención. Una taladradora de placas conforme con CE debe disponer de diagramas de cableado legibles, identificación de terminales, información sobre protección contra sobrecargas y marcado claro del voltaje y la frecuencia de alimentación. Esto es importante en la operación real porque muchos problemas de instalación no son causados por el bastidor o el husillo, sino por una alimentación de control inestable, una secuencia de fases incorrecta, el tendido de cables sin protección o un cableado de campo mal etiquetado. Si la máquina está destinada a opciones de alimentación de 220V, 380V, 480V o 600V, los componentes instalados deben coincidir exactamente con la versión solicitada; lo mismo se aplica a la frecuencia de 50Hz o 60Hz.

Estructura y estabilidad de la máquina

El taladrado de placas genera cargas de corte intermitentes, vibración y acumulación de virutas, especialmente en placas de acero al carbono más gruesas o al taladrar diámetros mayores con una presión de avance elevada. Por tanto, la rigidez estructural requiere una inspección directa. La deflexión de la columna, la rigidez del pórtico, la planitud de la mesa, el soporte de los carriles y la integridad de los elementos estructurales soldados o fundidos influyen en la precisión de posición de los agujeros con el paso del tiempo. Una máquina de aspecto robusto no es automáticamente estable. Pregunte cómo se ha aliviado la tensión del bastidor, cómo se alinean las guías y si la base requiere lechada de anclaje o una cimentación reforzada para determinados pesos de placas.

El diseño de la mesa merece una revisión detallada. Las máquinas que procesan placas de acero para placas base, bridas, cartelas y elementos de conexión suelen utilizar rodillos de apoyo, mesas de trabajo o bancadas de lamas. La disposición de apoyo debe evitar la flexión de piezas largas o estrechas. Si la placa se dobla durante la sujeción o el taladrado, la perpendicularidad de los agujeros y la precisión del paso pueden desviarse incluso cuando el movimiento del husillo parece normal. Conviene confirmar si el sistema de soporte es adecuado para acero inoxidable, placas de aleación o materiales revestidos, ya que en determinadas condiciones pueden producirse daños superficiales, deslizamiento o una sujeción magnética deficiente.

Cuando se utiliza sujeción magnética, el método de retención debe evaluarse cuidadosamente. La cascarilla superficial, la pintura, el óxido, la planitud de la placa y el espesor del material pueden reducir la fuerza de sujeción efectiva. Por esta razón, cualquier indicación sobre el diámetro máximo de taladrado debe leerse junto con las condiciones bajo las cuales la máquina permanece estable. Un valor de capacidad sin límites de condición de la pieza de trabajo es incompleto.

Precisión en condiciones reales de trabajo

Ninguna evaluación seria de una taladradora de placas con CE termina con el recorrido nominal y la velocidad del husillo. Las preguntas más útiles se refieren a la repetibilidad después del calentamiento, la tolerancia de ubicación de los agujeros en toda el área de la mesa y el comportamiento de la máquina cuando las secuencias de taladrado incluyen tamaños de agujero mixtos. A veces las máquinas funcionan bien en una muestra corta de aceptación, pero se desvían cuando la pieza de trabajo cubre un área mayor o cuando el husillo opera durante varias horas. El crecimiento térmico, el juego mecánico, la contaminación de los carriles y la compensación del desgaste de herramientas afectan al resultado.

Para las taladradoras CNC de placas, la precisión de interpolación y los procedimientos de ajuste de referencia deben comprobarse junto con el rendimiento mecánico. Resulta útil confirmar cómo se establecen los puntos cero, si el sistema admite búsqueda automática de bordes y cómo se gestionan los errores de coordenadas después de paradas de emergencia o interrupciones de alimentación. Si la máquina reanuda un ciclo después de una interrupción, el control debe hacer explícita esa lógica de recuperación. Una secuencia de reinicio oculta puede convertirse en un problema directo de seguridad cuando el husillo, las abrazaderas o el sistema de posicionamiento de placas se reactivan inesperadamente.

Los detalles de la interfaz de herramientas importan más que las afirmaciones generales sobre productividad. Pregunte sobre el tamaño máximo de broca helicoidal, el rango de cortadores anulares si corresponde, la capacidad de roscado, el estándar de cono del husillo, la disponibilidad de refrigeración a través del husillo y la verificación del cambio de herramientas. Una máquina utilizada para placas de acero estructural puede requerir un conjunto de parámetros, mientras que el acero inoxidable o material de baja aleación más grueso puede exigir un avance más lento, una filtración de refrigerante más eficaz y un comportamiento distinto de evacuación de virutas. Sin esos detalles, el rango de taladrado cotizado dice muy poco sobre el control real del proceso.

Protecciones, enclavamientos y puntos de exposición del operador

Muchas deficiencias aparecen alrededor de las piezas móviles consideradas rutinarias: zonas del husillo, áreas de descarga de virutas, cambiadores automáticos de herramientas, trayectorias de desplazamiento de la mesa, abrazaderas hidráulicas y puertas de acceso para mantenimiento. El marcado CE debe corresponder a un enfoque de reducción de riesgos que pueda observarse en la propia máquina. Las protecciones fijas no deben poder eludirse fácilmente sin herramientas. Las puertas con enclavamiento deben detener de forma fiable el movimiento peligroso y no deben permitir su anulación casual mediante simples trucos de alineación. Los dispositivos de parada de emergencia deben situarse donde una persona pueda alcanzarlos desde las posiciones normales de carga, configuración y resolución de problemas, y no únicamente desde un lado del armario.

El control de virutas no es una cuestión menor de orden y limpieza. Las virutas largas, calientes y afiladas del taladrado de acero pueden enganchar guantes, cortar mangueras, atascar transportadores y crear riesgos de resbalamiento alrededor de la máquina. La máquina debe proporcionar un medio realista para retirar las virutas de la zona de taladrado sin obligar a intervenir manualmente cerca de herramientas giratorias. La contención de salpicaduras de refrigerante, el material de las ventanas de los cerramientos y la facilidad de limpieza debajo de las protecciones afectan al riesgo diario.

Cuando se instalan sistemas hidráulicos o neumáticos, revise el comportamiento de retención de presión, la protección de mangueras, el etiquetado de válvulas y el acceso seguro para mantenimiento. Una abrazadera que pierde presión inesperadamente o permanece energizada tras una parada anómala puede dañar las piezas de trabajo y crear una condición peligrosa durante la inspección o el cambio de herramientas.

El comportamiento del sistema de control importa tanto como la construcción mecánica

Los paneles de control deben ser legibles, con textos de alarma que identifiquen los fallos con suficiente claridad para una recuperación controlada. Las alarmas genéricas fomentan comportamientos de anulación innecesarios. Una máquina más segura normalmente define por separado la sobrecarga del husillo, el fallo de lubricación, la alarma del servomotor, la anomalía de presión de la abrazadera y el sobrepaso de límites. Si el idioma de la HMI está incompleto o mal traducido, no es solo una inconveniencia; puede afectar la precisión de la respuesta ante fallos y las prácticas de bloqueo.

La protección contra reinicios inesperados es uno de los primeros aspectos que deben verificarse después de una caída de tensión o del restablecimiento de una parada de emergencia. El husillo, la bomba de refrigerante, el movimiento de la mesa y las unidades auxiliares deben requerir una reactivación deliberada de acuerdo con la lógica de control descrita en el manual. Si el equipo incluye funciones remotas, mandos colgantes o interfaces de carga externas, su lógica de prioridad también debe estar clara.

Este punto resulta más fácil de evaluar al comparar la taladradora con otros equipos automatizados utilizados en la producción de metal fabricado. Por ejemplo, unManipulador de soldadura destinado a recipientes a presión, tuberías o estructuras de acero suele incluir un dispositivo de seguridad anticaída definido, movimiento controlado de elevación o extensión y una caja de control manual remoto con respuesta predecible. La misma disciplina debe esperarse de los equipos de taladrado de placas: el movimiento peligroso debe controlarse de una manera que permanezca estable durante la configuración, la interrupción y el mantenimiento, no solo durante ciclos de producción ideales.

Las condiciones de instalación deben verificarse antes del envío

El transporte y la instalación introducen con frecuencia las primeras desviaciones reales respecto a la aceptación de fábrica. Las dimensiones de la máquina, los puntos de elevación, las disposiciones de bloqueo para transporte, el centro de gravedad y los requisitos de carga del suelo deben estar disponibles con antelación. Si una taladradora de placas se ensambla parcialmente in situ, los criterios de aceptación para alineación, anclaje y conexión eléctrica deben documentarse por escrito. De lo contrario, las disputas posteriores sobre vibración, ruido o precisión pueden ser imposibles de resolver porque nunca se definió la condición de instalación original.

Las condiciones ambientales también merecen atención. El polvo, los humos de soldadura, las partículas de esmerilado, las variaciones de temperatura y un suministro inestable de aire comprimido pueden acortar la vida útil de los componentes y afectar la precisión. En talleres de fabricación mixtos, las taladradoras suelen instalarse cerca de estaciones de corte, preparación o soldadura. Si el sellado del cerramiento, el tendido de cables y la disposición de refrigeración no son adecuados, la contaminación llegará antes de lo previsto a las guías, los rodamientos, los codificadores y los armarios eléctricos.

No debe darse por supuesta la calidad de la alimentación eléctrica. Las fluctuaciones de voltaje, la calidad de la puesta a tierra y la exposición a sobretensiones pueden afectar a los servoaccionamientos, PLC, inversores de husillo y la fiabilidad de los sensores. Cuando una máquina se solicita con múltiples opciones regionales de voltaje, la selección de componentes y el dimensionamiento del transformador deben verificarse según el lugar final de instalación y no únicamente según la hoja de cotización.

Piezas de desgaste, mantenibilidad y trazabilidad

El control a largo plazo depende en parte de lo fácil que sea inspeccionar y mantener la máquina sin crear nuevos riesgos. Los puntos de lubricación deben ser accesibles. Los filtros, correas, tamices de refrigerante, sensores de proximidad y consumibles del husillo deben poder sustituirse sin desmontar protecciones principales ni acceder a zonas estrechas de atrapamiento. Si las piezas de repuesto son propietarias, conviene confirmar cómo se identifican los números de pieza y si los elementos eléctricos, rodamientos, juntas y componentes de guías lineales son trazables a especificaciones documentadas.

Las listas de piezas de repuesto deben separar los consumibles rutinarios de las piezas críticas relacionadas con la seguridad. Los interruptores de límite, los dispositivos de enclavamiento, las unidades de frenado, las válvulas hidráulicas y los componentes de parada de emergencia no deben tratarse como elementos genéricos secundarios. Si el equipo utiliza controladores o inversores de marca, la compatibilidad del firmware y de los módulos de sustitución debe abordarse desde el principio, especialmente cuando la máquina pueda exportarse o reubicarse.

Los intervalos de mantenimiento deben reflejar el ciclo de corte real. Una máquina que taladra placas de acero dulce a un volumen moderado puede admitir un programa, mientras que el procesamiento intensivo de secciones más gruesas con contaminación de refrigerante y una alta carga de virutas puede justificar intervalos más cortos. Los manuales que solo ofrecen recomendaciones generales de lubricación sin referencia al ciclo de trabajo, al entorno o a los síntomas no son suficientes para una operación controlada.

La aceptación de fábrica debe incluir más que una breve demostración

Una breve prueba de movimiento sin carga demuestra muy poco. Los puntos de aceptación más útiles incluyen la excentricidad del husillo, la verificación de posición de agujeros en material de placa representativo, el rendimiento de las abrazaderas, la respuesta de parada de emergencia, la confirmación de lubricación, la circulación de refrigerante, la funcionalidad de alarmas y el comportamiento de reinicio tras una interrupción. Si se incluyen funciones de roscado, avellanado o cambio automático de herramientas, estas deben demostrarse en condiciones próximas al uso previsto.

El ruido y la vibración deben observarse durante el corte con carga, no solo durante el desplazamiento rápido. Un sonido anómalo procedente del cabezal del husillo, las guías, la caja de engranajes o la estación hidráulica puede indicar problemas de alineación o montaje que no aparecen en una inspección estática. El acabado superficial alrededor del agujero perforado, el estado de las rebabas y la forma de las virutas también pueden revelar si los avances, la rigidez y el suministro de refrigerante están realmente bajo control.

También es razonable revisar cómo se diseña el equipo de fabricación asociado, porque la coherencia en el enfoque de seguridad suele manifestarse en todas las categorías de máquinas. UnManipulador de soldadura bien diseñado puede especificar una carrera de elevación vertical de 1000mm a 7000mm, movimiento telescópico controlado y límites de carga definidos en la pluma, lo que hace explícitos los límites de capacidad en lugar de dejarlos implícitos. Una taladradora de placas debe presentar sus propios límites con la misma claridad: rango de taladrado, dimensiones de la pieza de trabajo, espesor admisible, método de carga y operaciones prohibidas deben indicarse sin ambigüedad.

Un error habitual consiste en tratar la documentación CE, el corte de prueba y la planificación de instalación como temas separados. En la práctica, están vinculados. Si la documentación es imprecisa, la lógica de control resulta difícil de interpretar y las condiciones de instalación son vagas, la máquina puede seguir funcionando, pero será difícil gestionarla de manera segura y consistente. El mejor resultado de compra suele lograrse alineando la declaración, los planos, las protecciones, las pruebas de precisión y las condiciones del sitio antes del envío, en lugar de intentar corregir esas deficiencias después de que la máquina esté instalada en planta.
