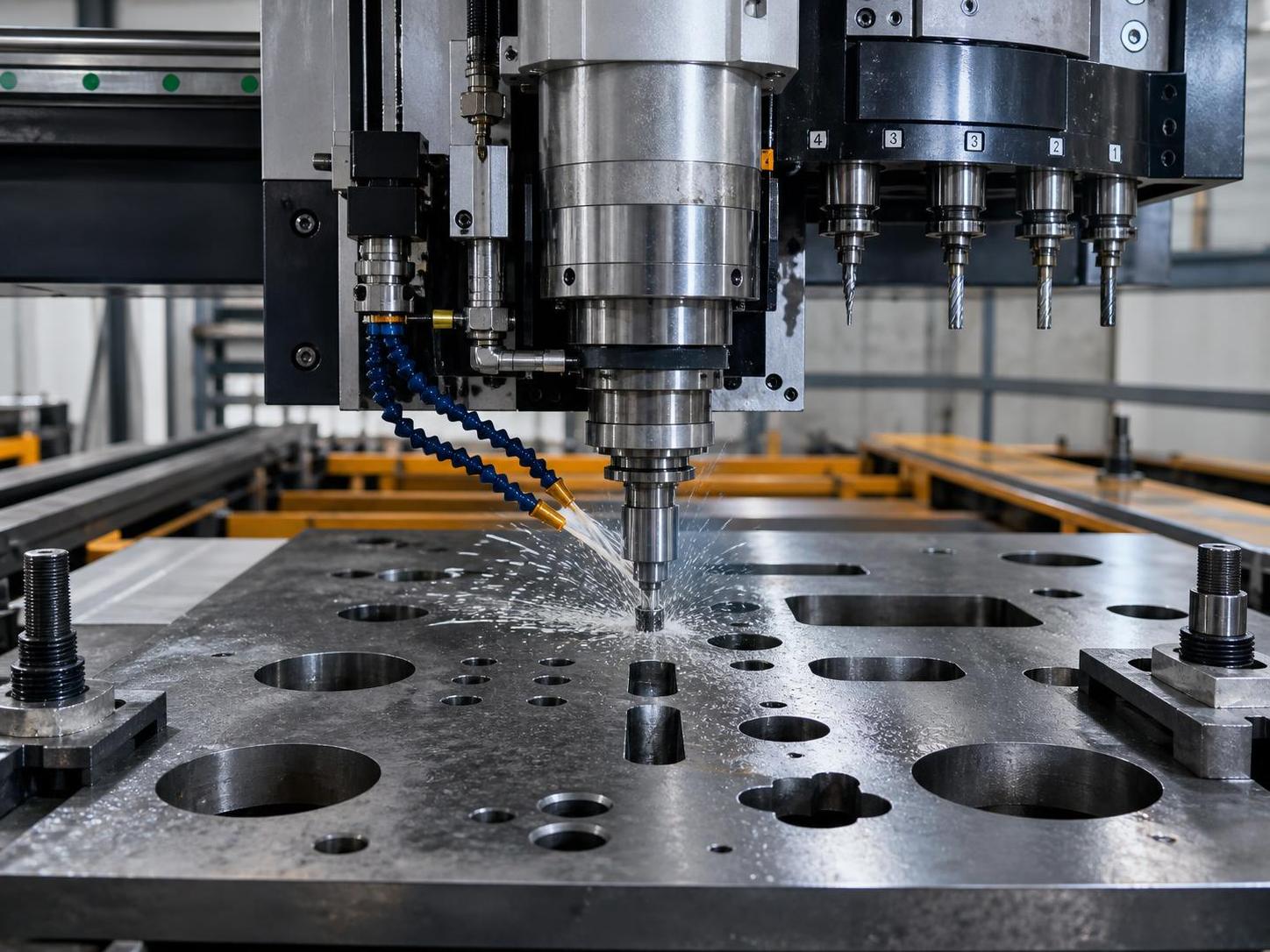

Для смешанных схем отверстий спецификацию следует начинать с логики рисунка, а не только с мощности шпинделя. Специальный станок для сверления листового металла, обрабатывающий несколько крупных отверстий, множество малых отверстий, продолговатые пазы и изменяющиеся расстояния до кромок в одной заготовке, требует стабильного позиционирования, гибкого программирования и предсказуемой смены инструмента. Если компоновка листа включает группы близко расположенных отверстий рядом с отдельными отверстиями большого диаметра, конструкция станка должна противостоять вибрации при быстрых перемещениях осей и сохранять точность привязки по всей рабочей зоне.

Первое, что необходимо определить, — фактический диапазон листов. Толщина важна, но длина, ширина, плоскостность, марка материала и состояние поверхности листа обычно влияют на конфигурацию станка не меньше. Углеродистая сталь, нержавеющая сталь и легированные листы ведут себя при сверлении по-разному. Нержавеющая сталь может требовать более низкой скорости резания, более интенсивной подачи СОЖ и более тщательного контроля отвода стружки. Тонкий лист при слабом зажиме может обрабатываться сложнее, чем толстый, поскольку при выходе сверла лист может подниматься или деформироваться. Если номенклатура включает заготовки после газовой или плазменной резки, перед окончательным выбором нагрузки на шпиндель и схемы прижима следует учитывать упрочнение кромок и остаточную деформацию.

Сложность схемы отверстий должна быть преобразована в требования к движениям станка. Прямоугольная схема с повторяющимся шагом относительно проста. Смешанная схема с нерегулярными координатами, несколькими диаметрами, зенковками, точками нарезания резьбы и базовыми отверстиями отличается. В таком случае система CNC должна надежно принимать импортированную геометрию и позволять оператору вносить корректировки без полного перепрограммирования. Станки с плохим управлением координатами часто теряют время при наладке, особенно если листы поступают с отклонениями размеров после предшествующей резки. Поэтому важна стратегия базирования: боковая база, торцевой упор, процедура измерения щупом либо их сочетание.

Рабочая зона и полезная производительность

Не определяйте размер стола только по наибольшему номинальному листу. Учитывайте полезную зону сверления после установки зажимов, боковых направляющих, стружечных конвейеров и с учетом ограничений подхода инструмента. Станок, заявленный для определенной ширины листа, после установки оснастки может иметь меньшую эффективную ширину обработки. Если схема часто подходит близко к кромке листа, уточните фактическое минимальное расстояние от оси шпинделя до зоны зажима и препятствий рамы станка. Это определяет, можно ли выполнить кромочные отверстия за одну установку.

Для длинных листов часто недооценивают непрерывность опоры. Неподдерживаемые участки могут вибрировать при сверлении, вызывая плохое качество отверстий или смещение положения. Для узких и длинных деталей могут потребоваться роликовые опоры, секционные столы и промежуточные поддержки. Когда смешанные схемы отверстий встречаются на косынках, опорных плитах, соединительных пластинах и ребрах жесткости в одной производственной линии, гибкость размещения опор становится ценнее одной лишь максимальной длины стола.

Выбор шпинделя и инструмента

Выбор шпинделя должен соответствовать фактическому диапазону отверстий и требуемому качеству обработки. Если большинство отверстий выполняется твердосплавными сверлами умеренных диаметров, стабильность скорости шпинделя и подача СОЖ через шпиндель могут быть важнее пикового крутящего момента. Если крупные отверстия выполняются кольцевыми фрезами, более важны крутящий момент на низких оборотах и жесткость. Некоторые работы со смешанными схемами сочетают предварительное сверление, сверление, зенкование и нарезание резьбы. В этой ситуации специальный станок для сверления листов следует рассматривать как технологическую ячейку, а не как одну сверлильную головку.

Полезно уточнить, поддерживает ли шпиндель автоматическую смену инструмента, стандартизированы ли оправки и может ли система управления контролировать ресурс инструмента по количеству операций или времени резания. При нерегулярном производстве ручная смена инструмента может казаться приемлемой, но потери времени становятся заметными, когда схема отверстий содержит много изменений диаметра. Емкость магазина инструмента должна соответствовать реальному семейству деталей. Слишком большой магазин не всегда лучше, но слишком малое количество позиций может вынуждать к повторным вмешательствам.

Управление подачей при выходе сверла — еще одна деталь, отличающая стабильное сверление от частых проблем с заусенцами и повреждением инструмента. Листы со смешанными зонами толщины или наплавленными участками могут выиграть от адаптивной логики подачи. Если требуется нарезание резьбы, следует подтвердить качество реверса шпинделя и синхронизации. Даже при небольшом объеме резьбонарезания плохое управление реверсом может быстро сломать метчики в нержавеющей стали или прочных легированных листах.

Точность зависит не только от разрешения осей

Заявленных показателей позиционирования недостаточно для оценки фактического качества отверстий. На оборудовании для сверления листов реальный результат зависит от жесткости рамы, точности установки направляющих, контроля люфта, настройки сервоприводов, биения шпинделя и способа закрепления листа. Станок может заявлять высокую точность осей, но при этом давать нестабильный шаг отверстий, если стружка скапливается под заготовкой или схема зажима допускает смещение при выходе сверла.

Когда смешанные схемы отверстий включают сопрягаемые отверстия для сборки конструкций, взаимное расположение отверстий часто важнее абсолютного положения относительно одного угла листа. Уточните, как изготовитель проверяет повторяемость в рамках типичного производственного цикла, а не только при движении без нагрузки. Если допустимый допуск на отверстия мал, в спецификации также следует указать, предполагаются ли развертывание, интерполяция или вторичная финишная обработка. Одного сверления может быть недостаточно в качестве окончательного процесса для каждого типа отверстий.

Отвод стружки следует рассматривать как вопрос качества, а не только поддержания чистоты. Глубокие или повторяющиеся отверстия в углеродистой стали обычно образуют контролируемую стружку, однако нержавеющая сталь или вязкие материалы могут давать длинную стружку, которая наматывается на инструмент и ухудшает чистоту стенок отверстий. Подача СОЖ через шпиндель, направление подачи обильной СОЖ, гибкость цикла прерывистого сверления и доступ к конвейеру влияют на способность станка поддерживать качество без частых остановок.

Поведение системы управления в реальном производстве

При работе со смешанными схемами интерфейс CNC должен позволять быстро редактировать программы непосредственно на станке. Отверстия могут добавляться, удаляться, изменяться по размеру или смещаться после раскроя либо после обратной связи от последующей сборки. Если каждая небольшая корректировка требует внешнего цикла программирования, станок теряет практическую ценность. Важна и возможность восстановления программы. После отключения питания или поломки инструмента система управления должна позволять перезапуск с выбранного отверстия или этапа процесса с понятной логикой состояния шпинделя, СОЖ и подтверждения координат.

Именно здесь качество предшествующей резки входит в спецификацию сверления. Если листы подготавливаются наTable type cnc plasma cutting machine, точность получаемой заготовки, состояние кромки в зоне термического воздействия и плоскостность листа могут влиять на стабильность базирования и поведение зажима до начала сверления. Для некоторых тонких и средних листов система резки с диапазоном около 1500 × 3000 mm, бесконтактным поджигом дуги и точностью около 0.2 mm/m может производить заготовки, пригодные для непосредственной передачи на сверление, при условии, что обработка отверстий не выполняется в зонах упрочненных кромок, а базовые поверхности поддерживаются в чистоте.

Совместимость программного обеспечения следует проверять на практическом уровне. Полезно, если станок принимает распространенные выходные данные CAD/CAM, но важнее, поддерживает ли библиотека циклов сверления требуемые операции без неудобных обходных решений. Продолговатые пазы, цепочечное сверление, ряды со смещением, зеркальные схемы и блоки условного повторения распространены при изготовлении листовых деталей. Удобный вид симуляции полезен, хотя одна симуляция не заменяет надежный режим пробного прогона с проверкой зажимов и перемещений.

Зажим, базирование и состояние листа

Многие ошибки спецификации начинаются с предположения, что лист плоский и стабилен по размерам. В реальности листы могут поступать с окалиной, заусенцами, небольшой кривизной, термической деформацией или сварочными брызгами. Смешанные схемы отверстий усиливают эти проблемы, поскольку шпиндель перемещается по большему количеству зон листа, и любой локальный подъем может повлиять на расположение отверстия или качество поверхности. Зажимы должны быть расположены так, чтобы противостоять смещению, не перекрывая доступ инструмента. Пневматические зажимы работают быстро, гидравлические обеспечивают более сильное удержание, а ручной зажим может быть достаточным только для малых объемов или более простых работ.

Вакуумное крепление обычно менее распространено при сверлении тяжелых стальных листов, однако магнитная опора или магнитный зажим могут рассматриваться для определенных применений с черными металлами, если подходят толщина листа, состояние поверхности и защитные блокировки. Если в номенклатуре присутствуют цветные металлы, такие как алюминий или медь, концепцию закрепления, возможно, потребуется изменить, поскольку магнитная поддержка недоступна. Это следует учитывать на ранней стадии компоновки специального станка, а не рассматривать позднее как вопрос дополнительной оснастки.

Базирование с использованием щупа может снизить ошибку наладки при изменяющихся заготовках. Однако измерение щупом полезно только в том случае, если программное обеспечение позволяет оператору четко применять измеренное смещение и если конструкция станка сохраняет повторяемость после теплового расширения. В цехе с большими суточными перепадами температуры длинные станки могут демонстрировать измеримое расширение. Для общего изготовления конструкций это может не быть серьезной проблемой, но это следует учитывать, если схема содержит критичные для сопряжения отверстия на большой длине.

Производительность без ущерба качеству отверстий

При оценке времени цикла следует отделять время сверления от времени без резания. На деталях со смешанными схемами быстрые перемещения, ускорение, перестановка зажимов, смена инструмента, ориентация шпинделя, возвраты при прерывистом сверлении и запас времени на удаление заусенцев могут занимать значительную долю общего времени. Быстрый шпиндель по паспортным данным не гарантирует высокой производительности, если система осей медленно перемещается между удаленными группами отверстий. И наоборот, очень агрессивные быстрые перемещения бесполезны, если рама вибрирует и вынуждает использовать консервативные подачи при фактическом сверлении.

Некоторые предприятия обрабатывают семейства листовых деталей, включающие как сверленые компоненты, так и детали профильной резки. В таких случаях балансировка линии может быть важнее максимизации производительности одного станка. Например, если заготовки из нержавеющей стали, углеродистой стали, алюминия, меди, титана или никеля производятся на участке профильной резки, таком какTable type cnc plasma cutting machine, станок для сверления следует специфицировать с реалистичными предположениями о поступающей номенклатуре деталей, плоскостности листов и размере очереди, а не на основе эталона для одного материала.

При составлении спецификации не следует игнорировать удаление заусенцев. Некоторые смешанные схемы отверстий относятся к сборочным поверхностям, где высота заусенца должна строго контролироваться. Если после сверления требуется удаление заусенцев, подтвердите, будет ли оно ручным, интегрированным или выполняемым на отдельном станке. Это изменяет не только планирование цикла, но и требуемое качество выхода отверстия непосредственно после сверления. Для тонкой нержавеющей стали заусенец при выходе сверла может стать ограничивающим фактором, даже если допуск диаметра отверстия приемлем.

Факторы установки и обслуживания, влияющие на долгосрочную эксплуатацию

Состояние фундамента, стабильность электропитания, качество воздуха, управление СОЖ и пространство для удаления стружки влияют на поведение станка. Если зона установки имеет ограниченный доступ для крана, перед покупкой следует проверить габариты станины и портала станка при разгрузке. Крупные системы сверления листов могут требовать поэтапной сборки или выверки на месте. Это может влиять на время ввода в эксплуатацию и точность, фактически достигнутую после монтажа.

Доступ для обслуживания должен быть частью спецификации, особенно вокруг направляющих, точек смазки, зоны обслуживания шпинделя, кабельных цепей и демонтажа стружечного конвейера. Производство смешанных схем обычно предполагает частые изменения программ и разнообразные условия резания, поэтому персоналу обслуживания может требоваться чаще проверять шпиндель, фильтры СОЖ и датчики, чем на линии производства одной детали. Стратегия запасных частей должна быть ориентирована на изнашиваемые компоненты и оборудование системы управления с реалистичными сроками поставки.

Также стоит уточнить, как станок справляется с загрязнением от окалины и заготовок после термической резки. Если листы поступают непосредственно после термической резки, мелкая пыль и оксиды могут попадать в линейные направляющие и зажимы при недостаточной защите. Гофрозащита, кожухи, системы продувки воздухом и фильтрация СОЖ заслуживают внимания, поскольку плохой контроль загрязнений часто приводит к постепенной потере точности, а не к немедленному отказу.

Распространенные ошибки при составлении спецификации

• Выбор только по максимальному диаметру сверления. Станок, способный выполнить одно крупное отверстие, все равно может плохо работать с листом, требующим частых изменений диаметра, плотных схем и операций нарезания резьбы.
• Предположение, что для всех материалов листа можно использовать одинаковые режимы резания и схему подачи СОЖ. Нержавеющая сталь, алюминий и углеродистая сталь предъявляют разные требования к контролю стружки и ресурсу инструмента.
• Игнорирование состояния заготовок после предшествующей обработки. Деформация после газовой или плазменной резки, заусенцы и окалина могут снизить стабильность сверления даже при правильной конфигурации самого сверлильного станка.
• Ориентация на номинальные размеры стола без проверки помех от зажимов, полезного перемещения у кромок и опоры для длинных узких деталей.
• Недооценка логики перезапуска после прерываний. При смешанных схемах отверстий плохая последовательность восстановления может привести к браку листа, который в иных условиях можно было бы сохранить.

Грамотная спецификация специального станка для сверления листов в итоге выглядит как описание процесса, связанное с реальной геометрией деталей, поведением материалов и условиями цеха. Когда эти детали четко определены, конфигурация станка обычно становится яснее: рабочий диапазон, тип шпинделя, метод смены инструмента, схема зажима, система СОЖ и функции CNC могут быть выбраны по техническим критериям, а не только по основным заявленным характеристикам.
