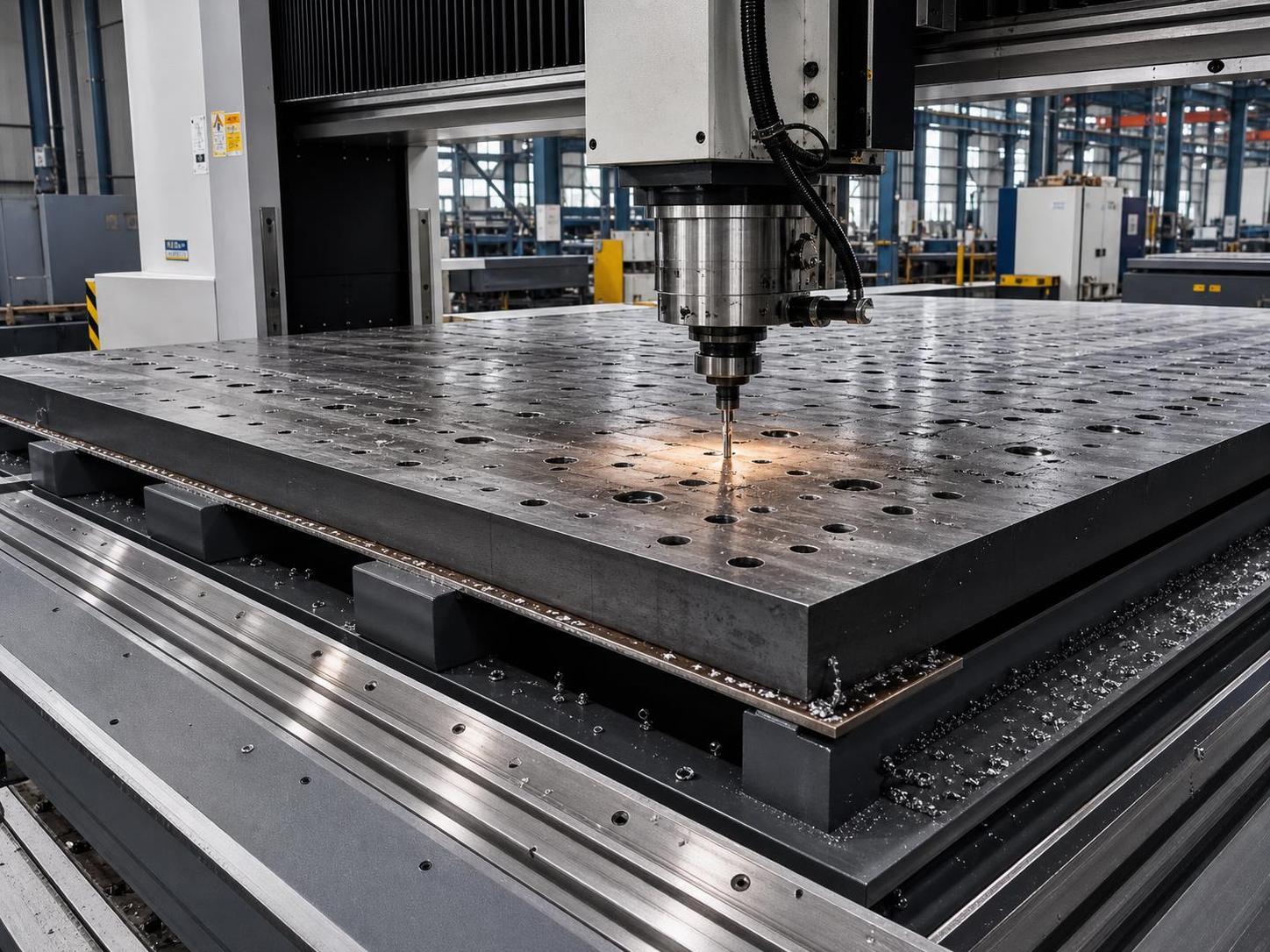

¿Cuándo es una perforadora de placas tipo pórtico mejor que una configuración convencional?

Para los gerentes de proyectos que equilibran capacidad de producción, precisión y costes de fabricación, la perforación rara vez es solo una operación para hacer agujeros. Afecta al ajuste, la calidad de la soldadura, el montaje posterior y, en última instancia, a que un proyecto se mantenga dentro del plazo previsto. Una perforadora de placas tipo pórtico se convierte en la mejor opción cuando las placas grandes, los patrones de agujeros repetidos y la alta precisión de posicionamiento forman parte de la carga de trabajo diaria. En esos casos, una configuración convencional puede seguir funcionando, pero normalmente requiere más manipulación, más intervención del operario y conlleva más riesgos de tolerancia de los que muchos proyectos modernos de fabricación pueden asumir cómodamente.

Esta distinción es importante en sectores donde el procesamiento de placas está vinculado a secciones de recipientes, placas base, componentes estructurales, bridas, elementos de puentes o bastidores de equipos. Si la placa es pesada, el patrón de agujeros es denso o el mismo diseño se repite en varios lotes, la elección de la máquina empieza a determinar todo el flujo de producción, en lugar de una sola operación aislada.

La comparación real no es máquina contra máquina

Muchos compradores comparan primero la potencia del husillo, el recorrido de los ejes o el tamaño de la mesa. Estos aspectos son importantes, pero no responden a la cuestión práctica. La mejor comparación es flujo de trabajo contra flujo de trabajo.

Una configuración de perforación convencional suele implicar taladrado radial, posicionamiento manual, taladros magnéticos o una disposición de mecanizado estándar que no fue diseñada para el trabajo con placas de gran formato. Puede ser perfectamente adecuada para bajos volúmenes, trabajos únicos de gran tamaño, trabajos de reparación o piezas con tolerancias amplias. El problema comienza cuando aumentan las dimensiones de las placas y la precisión de perforación debe mantenerse estable en múltiples piezas y turnos.

Una perforadora de placas tipo pórtico cambia la ecuación porque está construida en torno a la geometría de la placa. La pieza permanece apoyada mientras la máquina se mueve en un sistema de coordenadas controlado. Esto parece sencillo, pero en términos de producción significa menos pasos de reposicionamiento, una precisión entre agujeros más predecible y una menor probabilidad de que la manipulación introduzca errores.

Dónde la perforación por pórtico toma claramente la delantera

Un factor decisivo claro es el tamaño de la placa. Las placas grandes de acero, acero inoxidable o aluminio son difíciles de reposicionar repetidamente en una configuración convencional. Cada elevación, sujeción y nueva referencia consume tiempo y crea otra oportunidad de desviación. En una plataforma de pórtico, esta carga pasa de la técnica del operario al control de la máquina.

El segundo factor es la densidad del patrón. Si una pieza tiene docenas o cientos de agujeros, el marcado manual y las configuraciones repetidas empiezan a convertirse en un centro de costes oculto. El tiempo nominal de perforación puede parecer aceptable, pero el tiempo total de ciclo se prolonga porque el trazado, la alineación, la comprobación y la corrección llevan más tiempo de lo previsto. En la fabricación orientada a proyectos, ese tiempo adicional suele manifestarse posteriormente como presión sobre el calendario de montaje o soldadura.

El tercero es la consistencia posicional. En equipos a presión, estructuras de acero o conjuntos fabricados, el problema a menudo no es si un solo agujero puede perforarse con precisión. Se trata de si cada agujero de cada placa queda donde los procesos posteriores esperan que esté. Una perforadora de placas tipo pórtico suele ser la mejor respuesta cuando la acumulación de tolerancias puede causar problemas de ajuste, pernos desalineados o modificaciones en obra.

También resulta atractiva cuando la trazabilidad y la programación son importantes. La perforación basada en CNC permite almacenar y reutilizar patrones repetibles. Para proyectos con familias de piezas similares, esto reduce la dependencia del conocimiento tácito en el taller y ayuda a estandarizar la producción entre operarios y lotes.

Cuándo sigue teniendo sentido una configuración convencional

No todos los talleres necesitan perforación por pórtico. Si la mezcla de trabajo está dominada por lotes pequeños, componentes muy irregulares, trabajos ocasionales de mantenimiento o perforación de placas secundaria a otros pasos de mecanizado, una configuración convencional puede seguir siendo más económica. Lo mismo se aplica cuando el espacio disponible en planta es limitado o cuando el requisito de calidad de los agujeros no es especialmente exigente.

También hay un umbral de volumen que debe respetarse. Una máquina puede ser técnicamente mejor y aun así no ser la inversión adecuada si la carga de perforación es demasiado ligera o impredecible. Los gerentes de proyectos suelen obtener la respuesta más clara revisando de tres meses a un año de historial real de piezas: tamaños de placa, número de agujeros por pieza, tasa de repetición, tiempo de preparación, frecuencia de retrabajos y cuellos de botella generados posteriormente.

Qué deben vigilar los gerentes de proyectos más allá de la velocidad de perforación

Una perforación más rápida por sí sola no justifica un cambio de máquina. En la fabricación, las mayores mejoras suelen proceder de reducir el tiempo no productivo. Si los operarios dedican demasiado tiempo a alinear placas, confirmar referencias, mover piezas pesadas o corregir desplazamientos de patrones, el problema real puede ser la estabilidad del proceso y no el rendimiento del husillo.

Hay algunas preguntas que vale la pena plantearse internamente:

• ¿Con qué frecuencia los problemas de posición de los agujeros retrasan el ajuste o obligan a realizar ranurados y correcciones?
• ¿Cuántas horas de trabajo se destinan al marcado, la sujeción, el reposicionamiento y la comprobación?
• ¿Las placas grandes esperan en cola porque la capacidad actual de perforación no puede igualar el rendimiento del corte o la soldadura?
• ¿Los proyectos repetitivos se tratan como trabajos únicos porque la programación y los utillajes no están estandarizados?

Si la respuesta a varias de ellas es afirmativa, el argumento a favor de la perforación por pórtico se vuelve mucho más sólido.

El efecto aguas arriba y aguas abajo suele subestimarse

La perforación de placas no funciona de forma aislada. En muchos talleres, el mismo proyecto también requiere corte, biselado, fresado, curvado, soldadura y montaje final. Una vez que se observa la línea como un sistema conectado, la selección de equipos deja de tratarse de una categoría de máquina y pasa a centrarse más en la calidad de la transferencia entre procesos.

Tomemos como ejemplo la preparación de bordes. Si las placas pasan de la perforación a la preparación para soldadura, la calidad del bisel y la estabilidad dimensional son tan importantes como la precisión de los agujeros. En sectores como recipientes a presión, calderas, construcción naval, energía eléctrica, ingeniería química y fabricación de maquinaria general, los talleres suelen combinar la perforación de placas con equipos específicos de procesamiento de biseles para reducir el acabado manual. En este contexto, unaFresadora de bordes puede integrarse naturalmente en la misma lógica de producción, especialmente cuando las placas de acero al carbono, acero inoxidable o aluminio requieren bordes rectos, bordes biselados o preparación de ranuras de tipo U, V y K antes de la soldadura.

Esto es importante porque los problemas de entrega de proyectos rara vez provienen de un único fallo importante. Con más frecuencia proceden de pequeños desajustes entre procesos: un patrón de agujeros que obliga a retrabajar, un borde que necesita corrección manual, una placa que se mueve demasiadas veces o un operario que tiene que compensar una producción aguas arriba inconsistente.

Una forma útil de evaluar la idoneidad

Si está decidiendo si una perforadora de placas tipo pórtico es la opción más adecuada, resulta útil evaluar la mezcla de trabajos frente a algunas condiciones prácticas en lugar de basarse en afirmaciones generales.

Si la mayoría de sus trabajos se sitúan en la columna de la derecha, la opción convencional puede estar costando más de lo que parece sobre el papel.

La elección de equipos debe ajustarse al plan general de fabricación

Aquí es donde la experiencia del proveedor importa más que la amplitud del catálogo. Los talleres no compran perforación de forma aislada; construyen cadenas de proceso viables. Wuxi Samgins International Trade Co., Ltd, establecida en 2012 en Wuxi y situada cerca de Shanghái para facilitar la logística, trabaja con una amplia gama de equipos de fabricación de metal, incluidos máquinas de corte CNC, fresadoras, máquinas herramienta CNC y tornos, robots de soldadura, máquinas de corte láser, equipos para líneas de producción de vigas H, plegadoras, cizallas, máquinas curvadoras de placas, niveladoras, máquinas desbarbadoras, dobladoras de tubos, máquinas laminadoras de roscas, fresadoras de caras frontales y otros sistemas relacionados. Para los compradores que gestionan proyectos de exportación o la planificación de varias máquinas, esta amplitud puede resultar útil porque las decisiones sobre maquinaria a menudo deben ajustarse a las normas, la continuidad del flujo de trabajo y la coordinación de la entrega, en lugar de a un único equipo.

La empresa declara que la producción y el diseño se organizan conforme a los requisitos del sistema de calidad ISO9001 y las normas CE de la UE. Aun así, los gerentes de proyectos deben confirmar la configuración exacta de la máquina, el alcance de la documentación y los requisitos del mercado de destino para su propia aplicación, especialmente cuando el proyecto implica criterios de aceptación específicos del cliente.

Un error común: comprar para la capacidad máxima, no para los cuellos de botella reales

Es fácil centrarse en la placa más grande posible o en el trabajo ocasional de mayor espesor. Sin embargo, muchas inversiones no rinden como se esperaba porque se seleccionaron para escenarios extremos en lugar de para la realidad de la producción diaria. El mejor enfoque es identificar el cuello de botella actual. ¿Es la manipulación en planta? ¿La repetibilidad entre agujeros? ¿El tiempo de programación? ¿La acumulación de cola entre el corte y la perforación? ¿El retrabajo antes del montaje? Estas respuestas deben guiar la especificación.

La misma lógica se aplica a los equipos relacionados de preparación de bordes. Por ejemplo, al biselar placas largas antes de soldar, algunos talleres se benefician de diseños CNC o automáticos de desplazamiento con sujeción automática, detección de bordes, alimentación y movimiento de retorno. En configuraciones de la serie XBJ, la cobertura de espesor puede variar de 6–80 mm en modelos estándar y de 6–400 mm en tipos de alta resistencia sin viga de presión, con ajuste del ángulo de bisel de 0° a 90° y velocidad de avance de 0.13 a 1.0 m/min. Estas cifras no hacen que un proceso sea universalmente mejor que otro, pero muestran por qué las decisiones de fabricación de placas deben tomarse como un sistema y no como compras aisladas de máquinas.

Entonces, ¿cuándo es mejor?

Una perforadora de placas tipo pórtico es la mejor elección cuando su combinación de proyectos reúne repetidamente placas de gran formato, patrones de agujeros densos o repetitivos, requisitos posicionales estrictos y la necesidad de mantener predecible la fabricación posterior. También es la opción más sólida cuando el tiempo de preparación manual está reduciendo discretamente la capacidad de producción o cuando la calidad de perforación se ha convertido en una fuente oculta de problemas de ajuste y plazos.

Si su carga de trabajo es más ligera, menos repetitiva o más irregular, una configuración convencional puede seguir siendo la respuesta sensata. Pero si ya está observando retrasos causados por la manipulación de placas, la inconsistencia de alineación o los retrabajos entre corte, perforación y soldadura, ese suele ser el punto en que los métodos convencionales dejan de ser flexibles y empiezan a resultar costosos.

Antes de tomar una decisión, revise los planos reales, los tamaños de placa, los recuentos de agujeros, la gama de materiales, las tolerancias posteriores y la transferencia entre la perforación y el siguiente proceso. Este ejercicio suele revelar muy rápidamente si el problema es la capacidad de la máquina, el diseño del proceso o ambos.
