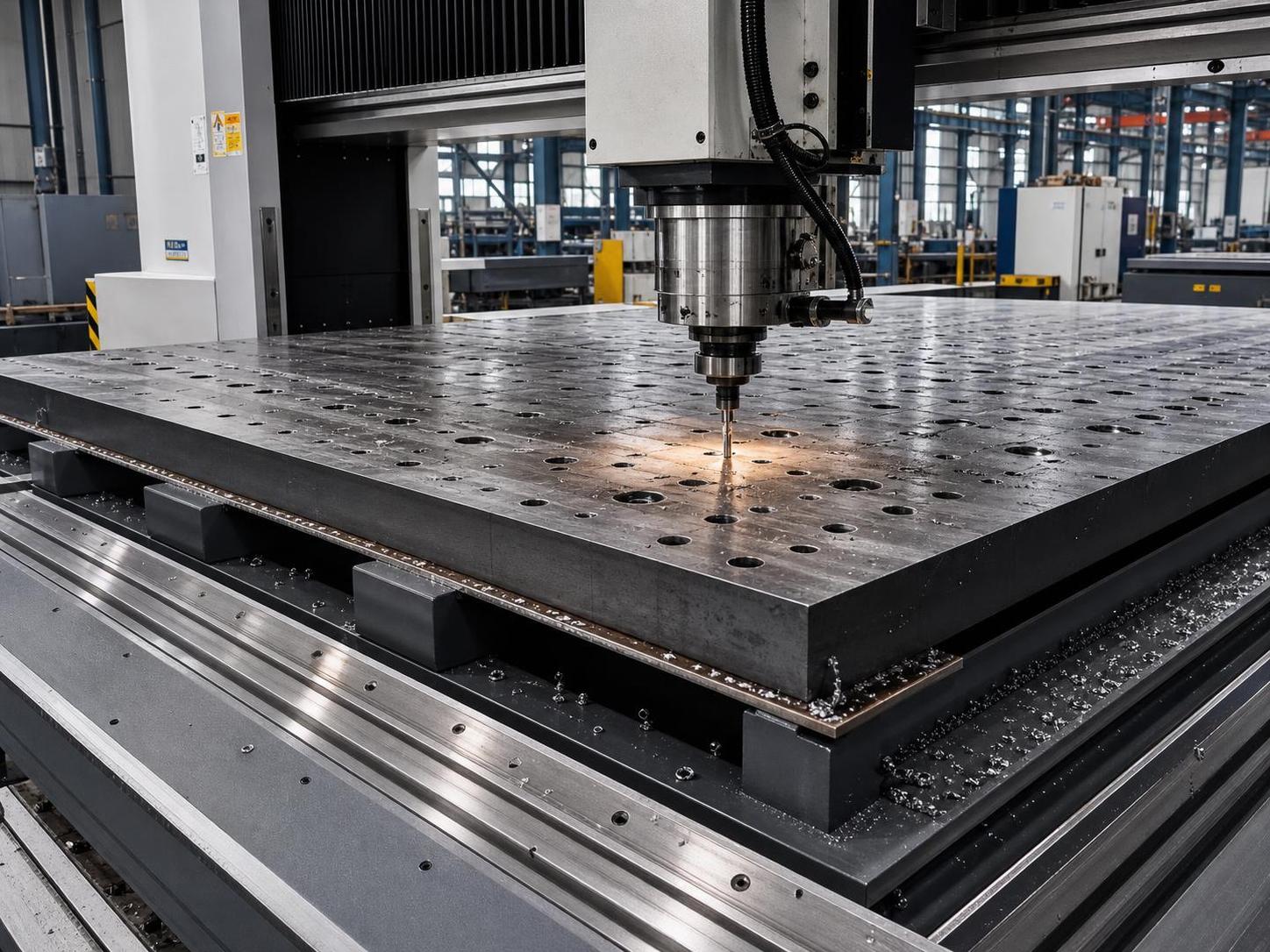

Когда портальный сверлильный станок для листового металла лучше традиционной установки?

Для руководителей проектов, которым необходимо сбалансировать производительность, точность и стоимость изготовления, сверление редко является просто операцией по выполнению отверстий. Оно влияет на подгонку, качество сварки, последующую сборку и, в конечном итоге, на соблюдение графика проекта. Портальный сверлильный станок для листового металла становится лучшим вариантом, когда крупные листы, повторяющиеся схемы отверстий и высокая точность позиционирования входят в ежедневную рабочую нагрузку. В таких случаях традиционная установка всё ещё может работать, но обычно требует больше перемещений, большего участия оператора и несёт больший риск отклонений по допускам, чем могут безболезненно принять многие современные проекты по металлообработке.

Это различие имеет значение в отраслях, где обработка листового металла связана с секциями сосудов, опорными плитами, конструкционными компонентами, фланцами, элементами мостов или рамами оборудования. Если лист тяжёлый, карта отверстий плотная или один и тот же шаблон повторяется в партиях, выбор станка начинает определять весь производственный поток, а не отдельную операцию.

Фактическое сравнение — не станок со станком

Многие покупатели сначала сравнивают мощность шпинделя, ход осей или размер стола. Это важно, но не отвечает на практический вопрос. Более правильное сравнение — рабочий процесс с рабочим процессом.

Традиционная установка для сверления часто подразумевает радиально-сверлильный станок, ручное позиционирование, магнитные сверлильные машины или стандартную схему механической обработки, не рассчитанную на работу с крупноформатными листами. Она может быть вполне достаточной для малых объёмов, единичных крупногабаритных заказов, ремонтных работ или деталей с широкими допусками. Проблемы начинаются, когда размеры листов увеличиваются, а точность сверления должна оставаться стабильной для множества деталей и смен.

Портальный сверлильный станок для листового металла меняет ситуацию, поскольку он построен с учётом геометрии листа. Заготовка остаётся с опорой, пока станок перемещается в управляемой системе координат. Это звучит просто, но с точки зрения производства означает меньше операций перепозиционирования, более предсказуемую точность между отверстиями и меньшую вероятность возникновения ошибок при перемещении.

Где портальное сверление явно превосходит другие решения

Одним из явных факторов является размер листа. Крупные листы из стали, нержавеющей стали или алюминия неудобно многократно перепозиционировать на традиционной установке. Каждый подъём, зажим и повторная привязка требуют времени и создают новую возможность для отклонения. На портальной платформе эта нагрузка переносится с навыков оператора на управление станком.

Второй фактор — плотность схемы отверстий. Если деталь имеет десятки или сотни отверстий, ручная разметка и повторная настройка начинают становиться скрытой статьёй затрат. Номинальное время сверления может выглядеть приемлемым, но общее время цикла увеличивается, поскольку разметка, выравнивание, проверка и корректировка занимают больше времени, чем ожидалось. В производстве, ориентированном на проекты, это дополнительное время обычно позже проявляется в виде давления на график сборки или сварки.

Третий фактор — стабильность позиционирования. В оборудовании под давлением, стальных конструкциях или сварных сборках вопрос часто заключается не в том, можно ли точно просверлить одно отверстие. Важно, чтобы каждое отверстие на каждом листе располагалось там, где этого ожидают последующие процессы. Портальный сверлильный станок для листового металла часто является лучшим решением, когда накопление допусков может вызвать проблемы подгонки, несоосность болтовых соединений или доработки на объекте.

Он также становится привлекательным, когда важны прослеживаемость и программирование. Сверление на основе CNC позволяет сохранять и повторно использовать воспроизводимые схемы. Для проектов с семействами похожих деталей это снижает зависимость от неформальных знаний производственного персонала и помогает стандартизировать выпуск у разных операторов и в разных партиях.

Когда традиционная установка всё ещё имеет смысл

Не каждой мастерской требуется портальное сверление. Если основную часть работ составляют малые партии, детали крайне нестандартной формы, периодические работы по обслуживанию или сверление листов, вторичное по отношению к другим операциям механической обработки, традиционная установка может оставаться более экономичной. То же относится к ограниченной доступной площади цеха или к случаям, когда требования к качеству отверстий не особенно высоки.

Также необходимо учитывать порог по объёму. Станок может быть технически лучше, но всё же не являться правильной инвестицией, если нагрузка по сверлению слишком мала или непредсказуема. Руководители проектов обычно получают наиболее ясный ответ, анализируя фактическую историю деталей за период от трёх месяцев до одного года: размеры листов, количество отверстий на деталь, частоту повторения, время наладки, частоту переделок и узкие места, возникающие на последующих этапах.

На что руководителям проектов следует обращать внимание помимо скорости сверления

Более быстрое сверление само по себе не оправдывает смену станка. В металлообработке наибольший эффект часто достигается за счёт сокращения времени, не связанного с резанием. Если операторы слишком долго выравнивают листы, подтверждают базы, перемещают тяжёлые детали или исправляют смещения схем отверстий, фактическая проблема может заключаться в стабильности процесса, а не в производительности шпинделя.

Есть несколько вопросов, которые стоит задать внутри компании:

• Как часто проблемы с расположением отверстий задерживают подгонку или вынуждают выполнять прорези и корректировки?
• Сколько трудочасов связано с разметкой, зажимом, перепозиционированием и проверкой?
• Ожидают ли крупные листы в очереди, потому что текущая мощность сверления не соответствует производительности резки или сварки?
• Обрабатываются ли повторяющиеся проекты как единичные, потому что программирование и оснастка не стандартизированы?

Если на несколько из этих вопросов ответ положительный, аргументы в пользу портального сверления становятся значительно сильнее.

Влияние на предшествующие и последующие процессы обычно недооценивают

Сверление листового металла не существует само по себе. Во многих мастерских один и тот же проект также требует резки, снятия фаски, фрезерования, вальцовки, сварки и окончательной сборки. Если рассматривать линию как взаимосвязанную систему, выбор оборудования становится не столько вопросом одной категории станков, сколько качества передачи между процессами.

Рассмотрим в качестве примера подготовку кромок. Если листы перемещаются от сверления к подготовке под сварку, качество фаски и стабильность размеров становятся столь же важными, как и точность отверстий. В таких отраслях, как производство сосудов под давлением, котлов, судостроение, электроэнергетика, химическое машиностроение и общее машиностроение, предприятия часто сочетают сверление листов со специализированным оборудованием для обработки фасок, чтобы сократить ручную доводку. В этом контексте кромкофрезерный станок может естественно вписываться в ту же производственную логику, особенно если листы из углеродистой стали, нержавеющей стали или алюминия требуют прямых кромок, скошенных кромок или подготовки U-, V- и K-образных разделок перед сваркой.

Это важно, потому что проблемы со сдачей проекта редко возникают из-за одной серьёзной неисправности. Чаще они появляются из-за небольших несоответствий между процессами: схема отверстий, вызывающая переделку, кромка, требующая ручной корректировки, лист, который перемещают слишком много раз, или оператор, вынужденный компенсировать нестабильный результат предыдущего этапа.

Полезный способ оценить пригодность

Если вы решаете, является ли портальный сверлильный станок для листового металла более подходящим вариантом, полезно оценить набор работ по нескольким практическим условиям, а не по общим заявлениям.

Если большинство ваших работ попадает в правую колонку, традиционный подход может обходиться дороже, чем кажется по расчётам.

Выбор оборудования должен соответствовать более широкому плану металлообработки

Именно здесь опыт поставщика важнее широты каталога. Предприятия не покупают сверление изолированно; они создают работоспособные технологические цепочки. Wuxi Samgins International Trade Co., Ltd, основанная в 2012 году в Уси и расположенная недалеко от Шанхая для удобной логистики, работает с широким спектром оборудования для металлообработки, включая станки для CNC-резки, фрезерные станки, станки с CNC и токарные станки, сварочные роботы, станки лазерной резки, оборудование для производственных линий H-образных балок, листогибочные станки, гильотинные ножницы, листогибочные вальцы, правильные станки, зачистные станки, трубогибочные станки, резьбонакатные станки, торцефрезерные станки и другие связанные системы. Для покупателей, ведущих экспортные проекты или планирующих несколько единиц оборудования, такой ассортимент может быть полезен, поскольку решения по станкам часто должны соответствовать стандартам, непрерывности рабочего процесса и координации поставок, а не касаться одной единицы оборудования.

Компания заявляет, что производство и проектирование организованы в соответствии с требованиями системы качества ISO9001 и стандартами EU CE. Тем не менее руководителям проектов следует подтверждать точную конфигурацию станка, объём документации и требования рынка назначения для собственного применения, особенно если проект предусматривает критерии приёмки, установленные заказчиком.

Одна распространённая ошибка: покупка для максимальной мощности, а не для фактических узких мест

Легко сосредоточиться на максимально возможном листе или самой толстой разовой детали. Однако многие инвестиции не оправдывают ожиданий, поскольку были выбраны для экстремальных сценариев, а не для ежедневной производственной реальности. Лучший подход — определить текущее узкое место. Это перемещение по цеху? Повторяемость расстояний между отверстиями? Время программирования? Накопление очереди между резкой и сверлением? Переделки перед сборкой? Ответы на эти вопросы должны определять спецификацию.

Та же логика относится к сопутствующему оборудованию для подготовки кромок. Например, при снятии фасок с длинных листов перед сваркой некоторые предприятия получают преимущества от CNC- или автоматических шагающих конструкций с автоматическим зажимом, обнаружением кромки, подачей и возвратным перемещением. В конфигурациях серии XBJ диапазон толщин может составлять от 6–80 mm в стандартных моделях и от 6–400 mm в тяжёлых моделях без прижимной балки, с регулировкой угла фаски от 0° до 90° и скоростью подачи от 0.13 до 1.0 m/min. Эти цифры не делают один процесс универсально лучше другого, но показывают, почему решения по изготовлению листовых конструкций следует принимать как системные, а не как изолированные закупки станков.

Так когда же это лучше?

Портальный сверлильный станок для листового металла является лучшим выбором, когда набор ваших проектов регулярно сочетает крупноформатные листы, плотные или повторяющиеся схемы отверстий, жёсткие требования к позиционированию и необходимость поддерживать предсказуемость последующей металлообработки. Это также более сильный вариант, когда время ручной наладки незаметно снижает производительность или когда качество сверления стало скрытым источником проблем с подгонкой и графиком.

Если ваша рабочая нагрузка легче, менее повторяема или более нестандартна, традиционная установка может оставаться разумным решением. Но если вы уже наблюдаете задержки, вызванные перемещением листов, нестабильностью выравнивания или переделками между резкой, сверлением и сваркой, это обычно тот момент, когда традиционные методы перестают быть гибкими и начинают становиться дорогостоящими.

Перед принятием решения изучите фактические чертежи, размеры листов, количество отверстий, диапазон материалов, допуски последующих процессов и передачу от сверления к следующему этапу. Такое рассмотрение обычно очень быстро показывает, заключается ли проблема в мощности станка, организации процесса или в обоих факторах.
