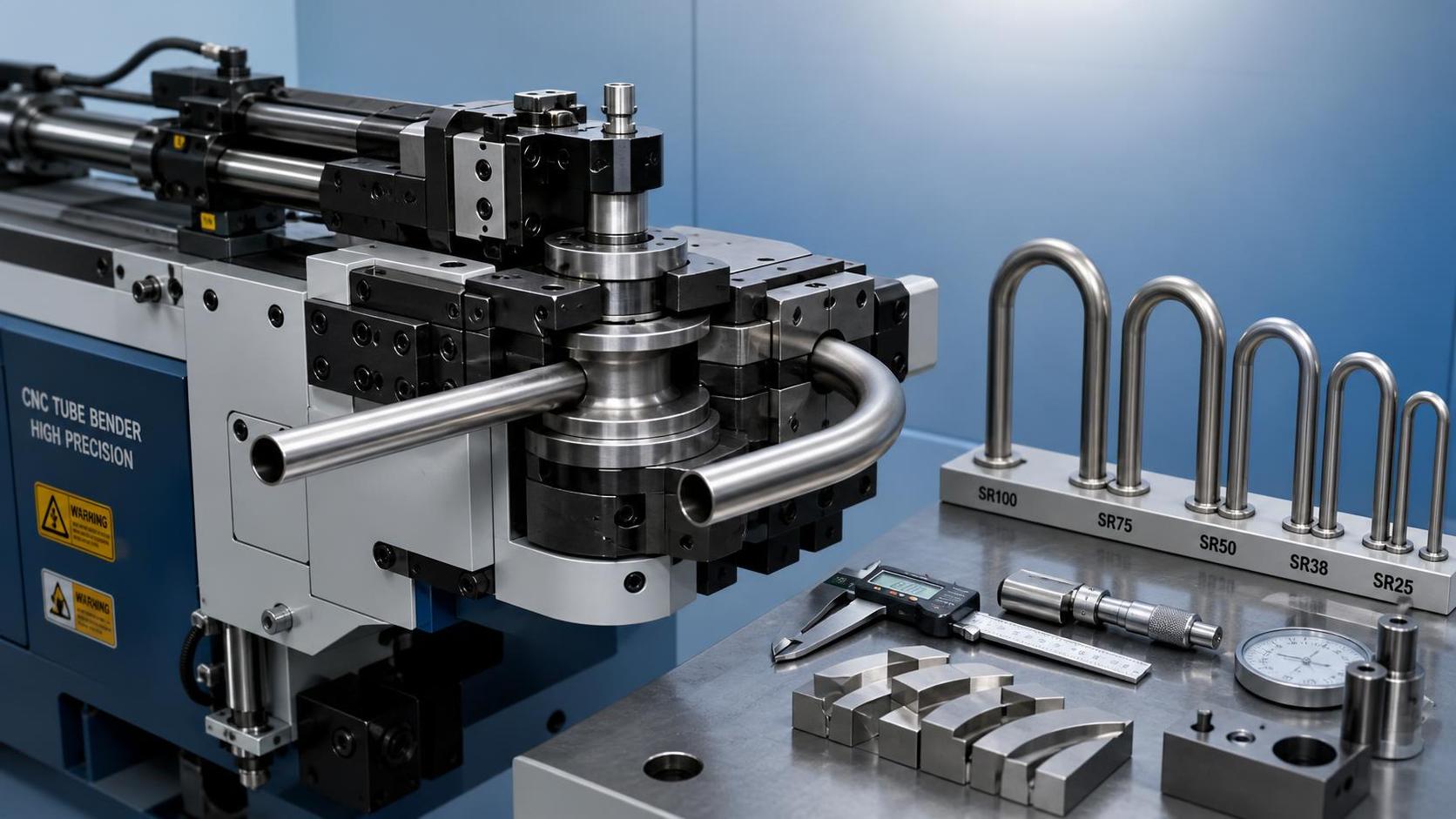

¿Qué precisión de radio debe esperar de una dobladora de tubos CNC?

Al evaluar una solución de doblado de tubos, comprender la especificación de precisión del radio de una dobladora de tubos CNC es esencial para garantizar la consistencia de las piezas, la calidad del ajuste y la eficiencia de producción. En la fabricación y transformación de metales, incluso pequeñas desviaciones de radio pueden afectar al montaje, la soldadura y al rendimiento final del producto. Esto es especialmente cierto cuando los tubos doblados forman parte de utillajes, bastidores, sistemas de escape, intercambiadores de calor, estructuras de mobiliario, componentes de automoción o conjuntos soldados, donde la repetibilidad importa más que una única muestra satisfactoria.

La respuesta corta es que no existe una única tolerancia de radio adecuada para todos los proyectos. Lo que debe esperar de una dobladora de tubos CNC depende del grado del material, el diámetro exterior, el espesor de pared, el radio de doblado, el estado de las herramientas, la rigidez de la máquina y la forma en que se inspeccionará la pieza terminada. Un comprador que solicita “alta precisión” sin definir el método de medición normalmente termina comparando cifras que no significan lo mismo.

Por tanto, la pregunta más útil no es simplemente si una máquina es precisa, sino con respecto a qué lo es: radio de línea central, ángulo de doblado, ubicación del punto de tangencia, compensación de recuperación elástica o geometría final de la pieza después de la descarga.

La precisión del radio es solo una parte de la calidad del doblado

En la práctica, muchos usuarios se centran primero en el radio porque parece ser el indicador más directo de la precisión de doblado. Sin embargo, las piezas terminadas normalmente se aceptan o rechazan según su conformidad dimensional general. Un tubo puede doblarse con el radio nominal correcto y aun así no cumplir porque el ángulo es incorrecto, las longitudes rectas se desplazan, la ovalidad es excesiva o la pieza se retuerce durante el doblado.

Por ello, los fabricantes experimentados suelen evaluar la especificación de precisión del radio de una dobladora de tubos CNC junto con varios aspectos relacionados:

• Repetibilidad de pieza a pieza
• Precisión angular tras la compensación de recuperación elástica
• Control del aplanamiento y del adelgazamiento de pared
• Precisión de posicionamiento de los ejes de avance y rotación
• Consistencia de las herramientas durante largas series de producción

Si un proveedor solo analiza una cifra de forma aislada, normalmente es una señal para formular preguntas más profundas.

¿Cuál es una expectativa realista?

Para la mayoría de las aplicaciones industriales, los compradores deben esperar que una buena dobladora de tubos CNC produzca dobleces estables y repetibles dentro de la tolerancia acordada en el plano, no un “radio perfecto” abstracto. En la producción real, los resultados aceptables suelen definirse mediante el método de inspección de la pieza terminada, más que por el folleto de la máquina.

Una expectativa realista suele estar determinada por tres niveles:

• La capacidad mecánica y de control de la máquina
• La ventana de proceso de doblado para el material y la geometría específicos del tubo
• La tolerancia de la pieza y el estándar de medición del cliente

Por ejemplo, un doblado de gran radio en un tubo de acero dulce con un montaje tolerante puede admitir más variación que un tubo de acero inoxidable de radio cerrado utilizado en una instalación visible o muy restringida. Los tubos de aluminio de pared delgada, los dobleces con CLR pequeño y las piezas estéticas reducen rápidamente la ventana de proceso.

Por eso, las conversaciones serias sobre la precisión del doblado de tubos suelen ir más allá de las promesas generales y centrarse en planos, piezas de muestra, utillajes de inspección y condiciones de doblado de prueba.

Por qué las especificaciones publicadas pueden ser engañosas

Los fabricantes de máquinas pueden indicar cifras de precisión de ejes, precisión de posicionamiento de servomotores o repetibilidad. Esas cifras importan, pero no equivalen automáticamente a la precisión final del radio en un tubo real. El doblado es un proceso de conformado. El material recupera elásticamente. Las costuras de soldadura se comportan de manera diferente al tubo sin costura. El historial de tratamiento térmico modifica la respuesta. La lubricación, el ajuste del mandril, la presión de la mordaza y el desgaste de la matriz influyen en el resultado.

Incluso el término radio puede interpretarse de forma diferente. Algunas personas se refieren al radio de la matriz. Otras, al radio de línea central de la pieza terminada. Algunas inspeccionan con plantillas. Otras utilizan medición por CMM, escaneo láser o calibres específicos. Si no se aclara el método, el resultado aceptable para un proveedor puede ser el motivo de rechazo para otro comprador.

Una conversación más útil incluye preguntas como estas:

• ¿La tolerancia se aplica al radio, al ángulo o al perfil completo?
• ¿Cómo se sostiene la pieza durante la medición?
• ¿El tubo se mide inmediatamente después del doblado o tras operaciones secundarias?
• ¿Qué especificación de material y variación entre lotes se esperan?
• ¿Las mismas herramientas procesarán todas las familias de piezas o solo una geometría optimizada?

Los factores que realmente modifican el rendimiento del radio

Comportamiento del material

El material suele ser la variable más importante. El acero inoxidable, el acero al carbono, el cobre y el aluminio no recuperan elásticamente de la misma manera. Dentro de una misma familia de aleaciones, la dureza y la tolerancia de pared pueden seguir modificando los resultados de doblado. Si la calidad del tubo entrante es inestable, la máquina no puede compensarlo por completo.

Dimensiones del tubo y espesor de pared

Los diámetros mayores generan fuerzas de conformado más elevadas. Los tubos de pared delgada son más vulnerables al aplanamiento y a las arrugas. Los radios de línea central cerrados con relación al diámetro exigen mejores herramientas, mejor soporte y un ajuste más cuidadoso. Las expectativas deben aumentar o reducirse en consecuencia.

Calidad y desgaste de las herramientas

Un control CNC no puede compensar indefinidamente matrices de doblado desgastadas, matrices de sujeción mal adaptadas o un posicionamiento inestable del mandril. Durante largas series de producción, el desgaste de las herramientas modifica gradualmente la condición efectiva de conformado. Los talleres que mantienen una calidad de doblado estable suelen considerar el mantenimiento de las herramientas como parte del proceso, no como algo secundario.

Estructura de la máquina y disciplina de configuración

Los bastidores rígidos, los sistemas servo fiables y la coordinación precisa de los ejes son importantes, pero también lo es la disciplina de configuración. Una asistencia incorrecta de la matriz de presión, una lubricación deficiente, un agarre flojo de la pinza o una profundidad de inserción del tubo inconsistente pueden aparecer como “problemas de radio”, incluso cuando la causa raíz está en otro lugar.

Cómo deben evaluar los compradores la especificación de precisión del radio de una dobladora de tubos CNC

El mejor enfoque es evaluar la especificación en su contexto, no como una afirmación comercial independiente. Si está adquiriendo una máquina o una solución completa de doblado, solicite que el análisis de tolerancias se vincule directamente con su familia de piezas.

Si la aplicación es sensible, es razonable solicitar piezas de prueba, análisis de herramientas y una definición clara de lo que se inspeccionará durante la aceptación. Esto ahorra tiempo posteriormente, especialmente si el tubo doblado debe integrarse con soldadura robotizada, carga en utillajes o montaje automatizado posterior.

Malentendidos comunes que causan disputas

Un error común es asumir que la repetibilidad de la máquina por sí sola garantiza la intercambiabilidad de las piezas. No es así. La repetibilidad es valiosa, pero si el proceso repite un valor compensado incorrecto, todas las piezas pueden seguir siendo sistemáticamente incorrectas.

Otro malentendido es tratar un radio de doblado nominal como una cifra estética en lugar de una dimensión funcional. En los conjuntos soldados, una pequeña desviación geométrica puede crear holguras de ajuste, obligar a retrabajos e incrementar la distorsión durante la soldadura. En productos de tubos decorativos o expuestos, la misma desviación puede ser visible aunque el montaje siga funcionando.

También existe una tendencia a exigir tolerancias extremadamente estrictas antes de confirmar si el uso posterior realmente las requiere. Especificar en exceso la precisión de doblado puede aumentar la complejidad de las herramientas, el tiempo de prueba y el coste de inspección sin mejorar el producto terminado. Un buen criterio de ingeniería implica restringir únicamente las dimensiones que realmente determinan la función.

Por qué la experiencia del proveedor sigue siendo importante

La calidad del doblado de tubos no está determinada únicamente por el software. Surge de la combinación de la capacidad de la máquina, la comprensión del proceso y la disposición para adaptar una solución al trabajo real. Las empresas que trabajan con diferentes categorías de equipos de fabricación suelen verlo con mayor claridad porque comprenden cómo la precisión de doblado afecta al corte, la fijación, la soldadura, el desbarbado y el montaje final.

Wuxi Samgins International Trade Co., Ltd., establecida en 2012 en Wuxi, provincia de Jiangsu, trabaja en un entorno de maquinaria donde las dobladoras de tubos no son productos aislados. Se integran junto con máquinas de corte CNC, robots de soldadura, fresadoras, tornos, equipos de procesamiento de chapa y otros sistemas de producción. Esta visión más amplia es útil porque los compradores rara vez adquieren una solución de doblado de forma aislada. Normalmente intentan adaptar un proceso a la realidad de toda la línea.

Para los proyectos de exportación, interviene otro aspecto práctico: la documentación, la consistencia de fabricación y los requisitos de calidad aplicables. Cuando un proveedor organiza la producción y el diseño conforme a las prácticas del sistema de calidad ISO9001 y las expectativas de la CE de la UE, esto no define automáticamente la tolerancia de doblado, pero sí indica un enfoque más estructurado del control de procesos, la documentación y la entrega de maquinaria. En la adquisición transfronteriza de equipos, este tipo de disciplina suele ser tan importante como la especificación principal.

Qué debe preguntar antes de aprobar una máquina o solución

Si la precisión del radio es crítica, no se limite a preguntar: “¿Puede esta máquina doblar el tubo?”. Pregunte en cambio:

• ¿Qué tolerancia de pieza terminada puede mantenerse para este material y geometría en condiciones normales de producción?
• ¿Cómo se compensará y verificará la recuperación elástica?
• ¿Qué herramientas se incluyen o recomiendan para este radio de doblado?
• ¿Cuáles son los puntos de desgaste esperados en series de producción más largas?
• ¿Cómo se medirá la aceptación: aprobación de muestra, verificación con utillaje o informe dimensional?

Estas preguntas suelen conducir a una respuesta más honesta y útil que solicitar una declaración genérica de precisión.

En última instancia, la expectativa adecuada respecto a la especificación de precisión del radio de una dobladora de tubos CNC no es la cifra más estricta que alguien esté dispuesto a imprimir. Es el nivel de control que puede repetirse con su tubo real, su radio, su acumulación de tolerancias y su ritmo de producción. Si esto se define desde el principio, junto con las herramientas, la inspección y las premisas del material, tendrá muchas más probabilidades de obtener dobleces que funcionen en el taller, no solo sobre el papel.

Antes de avanzar con cualquier selección de maquinaria, conviene revisar el plano de la pieza, las dimensiones críticas de ajuste, los mercados objetivo y cualquier requisito de certificación o entrega que pueda afectar a la aceptación. Normalmente es ahí donde se toma una decisión realista.
