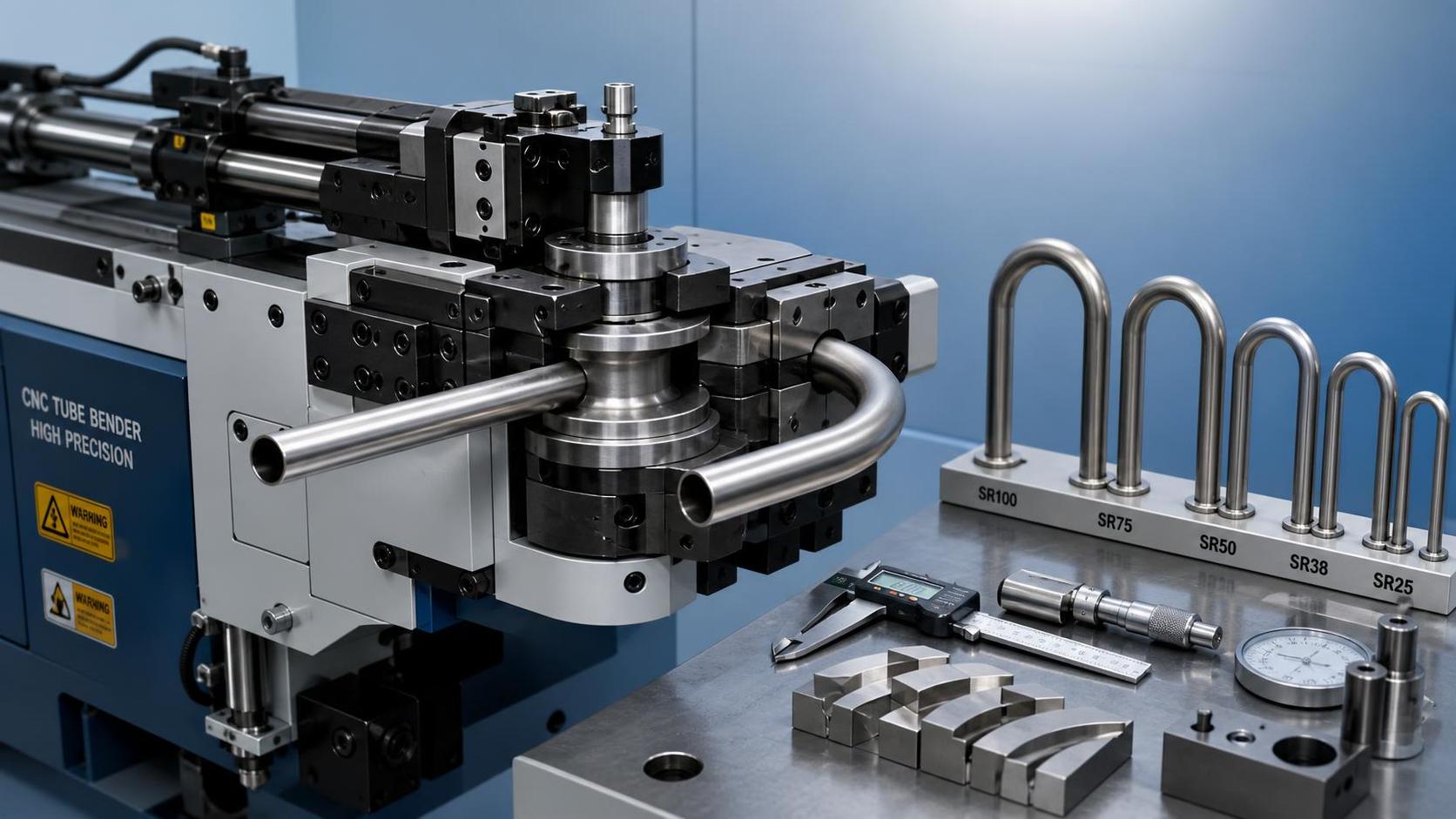

Какой точности радиуса следует ожидать от трубогиба с ЧПУ?

При оценке решения для гибки труб понимание спецификации точности радиуса трубогиба с ЧПУ имеет важное значение для обеспечения стабильности деталей, качества сопряжения и эффективности производства. В производстве и обработке металла даже небольшие отклонения радиуса могут повлиять на сборку, сварку и характеристики готового изделия. Это особенно актуально, когда гнутые трубы являются частью приспособлений, рам, выхлопных систем, теплообменников, мебельных конструкций, автомобильных компонентов или сварных узлов, где повторяемость важнее единичного удачного образца.

Краткий ответ заключается в том, что не существует единого допуска радиуса, подходящего для каждого проекта. То, чего следует ожидать от трубогиба с ЧПУ, зависит от марки материала, наружного диаметра, толщины стенки, радиуса гиба, состояния оснастки, жесткости станка и способа контроля готовой детали. Покупатель, запрашивающий «высокую точность» без определения метода измерения, обычно в итоге сравнивает цифры, которые означают разные вещи.

Поэтому более полезный вопрос заключается не просто в том, точен ли станок, а в отношении чего он точен: радиуса по осевой линии, угла гиба, расположения точки касания, компенсации пружинения или конечной геометрии детали после разгрузки.

Точность радиуса — лишь одна составляющая качества гибки

На практике многие пользователи сначала обращают внимание на радиус, поскольку он кажется наиболее прямым показателем точности гибки. Однако готовые детали обычно принимаются или отклоняются на основании общего соответствия размеров. Труба может быть согнута по правильному номинальному радиусу и все же не пройти контроль из-за отклонения угла, смещения прямых участков, чрезмерной овальности или скручивания детали во время гибки.

Именно поэтому опытные производители часто оценивают спецификацию точности радиуса трубогиба с ЧПУ вместе с несколькими связанными параметрами:

• Повторяемость от детали к детали
• Точность угла после компенсации пружинения
• Контроль сплющивания и утонения стенки
• Точность позиционирования осей подачи и вращения
• Стабильность оснастки в длительных производственных циклах

Если поставщик обсуждает только один показатель в отрыве от других, обычно стоит задать более детальные вопросы.

Каковы реалистичные ожидания?

Для большинства промышленных применений покупатели должны ожидать, что хороший трубогиб с ЧПУ будет обеспечивать стабильные и повторяемые гибы в пределах согласованного допуска по чертежу, а не некий абстрактный «идеальный радиус». В реальном производстве приемлемые результаты часто определяются методом контроля готовой детали, а не рекламным проспектом станка.

Реалистичные ожидания обычно формируются тремя уровнями:

• Механическими возможностями и возможностями системы управления станка
• Диапазоном устойчивости процесса гибки для конкретного материала трубы и геометрии
• Допуском детали и стандартом измерений заказчика

Например, гиб трубы из низкоуглеродистой стали с большим радиусом в сборке с допустимыми отклонениями допускает больше вариаций, чем гиб трубы из нержавеющей стали с малым радиусом, используемой в открытой или сильно ограниченной установке. Тонкостенный алюминий, гибы с малым CLR и детали с высокими требованиями к внешнему виду быстро сужают допустимый диапазон процесса.

Поэтому серьезное обсуждение точности гибки труб обычно выходит за рамки общих обещаний и переходит к чертежам, образцам деталей, контрольным приспособлениям и условиям пробной гибки.

Почему опубликованные спецификации могут вводить в заблуждение

Производители станков могут указывать точность осей, точность позиционирования сервоприводов или показатели повторяемости. Эти цифры важны, но они не равнозначны автоматически конечной точности радиуса на реальной трубе. Гибка является процессом формообразования. Материал пружинит. Сварные швы ведут себя иначе, чем бесшовная труба. История термообработки меняет реакцию материала. Смазка, настройка дорна, давление зажима и износ штампов — все это влияет на результат.

Даже термин «радиус» может трактоваться по-разному. Некоторые имеют в виду радиус штампа. Другие — радиус по осевой линии готовой детали. Одни проводят контроль по шаблонам. Другие используют измерения на КИМ, лазерное сканирование или специальные калибры. Если метод не уточнен, приемлемый результат одного поставщика может быть причиной отказа для другого покупателя.

Более полезное обсуждение включает такие вопросы:

• Допуск относится к радиусу, углу или полному профилю?
• Как поддерживается деталь во время измерения?
• Измеряется ли труба сразу после гибки или после вторичных операций?
• Какая спецификация материала и вариации партий ожидаются?
• Будет ли одна и та же оснастка использоваться для всех семейств деталей или только для одной оптимизированной геометрии?

Факторы, которые действительно изменяют характеристики радиуса

Поведение материала

Материал часто является самой большой переменной. Нержавеющая сталь, углеродистая сталь, медь и алюминий пружинят по-разному. Даже в пределах одного семейства сплавов твердость и допуск по стенке могут изменять результаты гибки. Если качество поступающей трубы нестабильно, станок не может полностью это компенсировать.

Размер трубы и толщина стенки

Большие диаметры требуют больших усилий формообразования. Тонкостенные трубы более подвержены сплющиванию и образованию складок. Малые радиусы по осевой линии относительно диаметра требуют более качественной оснастки, лучшей поддержки и более тщательной настройки. Ожидания следует соответственно повышать или снижать.

Качество и износ оснастки

Система ЧПУ не может бесконечно компенсировать изношенные гибочные штампы, плохо подобранные зажимные штампы или нестабильное положение дорна. В длительных производственных циклах износ оснастки постепенно изменяет фактические условия формообразования. Производства, обеспечивающие стабильное качество гибки, обычно считают обслуживание оснастки частью процесса, а не второстепенной задачей.

Конструкция станка и дисциплина настройки

Жесткие рамы, надежные сервосистемы и точная координация осей важны, но также важна дисциплина настройки. Неправильная поддержка прижимной матрицы, недостаточная смазка, слабый зажим цанги или нестабильная глубина вставки трубы могут проявляться как «проблемы радиуса», даже если первопричина находится в другом месте.

Как покупателям оценивать спецификацию точности радиуса трубогиба с ЧПУ

Наилучший подход — оценивать спецификацию в контексте, а не как отдельную рекламную формулировку. Если вы закупаете станок или комплексное решение для гибки, попросите, чтобы обсуждение допусков было напрямую связано с вашим семейством деталей.

Если применение чувствительно к отклонениям, разумно запросить пробные детали, обсудить оснастку и четко определить, что будет контролироваться при приемке. Это экономит время в дальнейшем, особенно если гнутая труба должна взаимодействовать с роботизированной сваркой, загрузкой в приспособления или последующей автоматизированной сборкой.

Распространенные заблуждения, вызывающие споры

Одна из распространенных ошибок — предполагать, что повторяемость станка сама по себе гарантирует взаимозаменяемость деталей. Это не так. Повторяемость ценна, но если процесс воспроизводит неправильно скомпенсированное значение, каждая деталь может оставаться стабильно неправильной.

Другое заблуждение — рассматривать номинальный радиус гиба как декоративный показатель, а не функциональный размер. В сварных узлах небольшое отклонение геометрии может создавать зазоры при сопряжении, приводить к доработке и увеличивать деформацию при сварке. В декоративных изделиях или изделиях с открытыми трубами такое же отклонение может быть заметным, даже если сборка по-прежнему возможна.

Также наблюдается тенденция запрашивать чрезвычайно жесткие допуски до подтверждения того, действительно ли они требуются для последующего использования. Чрезмерное задание точности гибки может повысить сложность оснастки, время испытаний и стоимость контроля, не улучшая готовое изделие. Грамотное инженерное решение означает ужесточение только тех размеров, которые действительно определяют функциональность.

Почему опыт поставщика по-прежнему важен

Качество гибки труб определяется не только программным обеспечением. Оно является результатом сочетания возможностей станка, понимания процесса и готовности подобрать решение под реальную задачу. Компании, работающие с различными категориями оборудования для обработки металла, часто понимают это лучше, поскольку знают, как точность гибки влияет на резку, изготовление оснастки, сварку, удаление заусенцев и окончательную сборку.

Компания Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в городе Уси, провинция Цзянсу, работает в сфере машиностроения, где трубогибы не являются изолированными изделиями. Они используются наряду со станками для резки с ЧПУ, сварочными роботами, фрезерными станками, токарными станками, оборудованием для обработки листового металла и другими производственными системами. Такой более широкий взгляд полезен, поскольку покупатели редко приобретают решение для гибки изолированно. Обычно они стремятся обеспечить соответствие одного процесса реалиям всей производственной линии.

В экспортных проектах добавляется еще один практический аспект: документация, стабильность производства и применимые требования к качеству. Когда поставщик организует производство и проектирование в соответствии с практиками системы качества ISO9001 и требованиями ЕС CE, это не определяет автоматически допуск гибки, но указывает на более структурированный подход к управлению процессами, документации и поставке оборудования. При трансграничных закупках оборудования такая дисциплина часто важна не меньше, чем заявленная ключевая спецификация.

Что следует спросить до утверждения станка или решения

Если точность радиуса имеет критическое значение, не ограничивайтесь вопросом: «Может ли этот станок согнуть трубу?» Вместо этого спросите:

• Какой допуск готовой детали может быть обеспечен для этого материала и геометрии в нормальных производственных условиях?
• Как будет компенсироваться и проверяться пружинение?
• Какая оснастка включена или рекомендуется для данного радиуса гиба?
• Какие точки износа ожидаются в длительных производственных циклах?
• Как будет измеряться приемка: утверждением образца, проверкой на приспособлении или отчетом по размерам?

Эти вопросы обычно приводят к более честному и полезному ответу, чем запрос общего заявления о точности.

В конечном итоге правильное ожидание от спецификации точности радиуса трубогиба с ЧПУ — это не самое жесткое число, которое кто-то готов указать. Это уровень контроля, который можно повторить на вашей фактической трубе, с вашим радиусом, вашей цепочкой допусков и вашим производственным ритмом. Если это определено на ранней стадии — вместе с предпосылками по оснастке, контролю и материалу, — вы с гораздо большей вероятностью получите гибы, которые работают в цеху, а не только на бумаге.

Перед принятием решения по выбору любого станка стоит изучить чертеж детали, критические размеры сопряжения, целевые рынки, а также любые требования к сертификации или поставке, которые могут повлиять на приемку. Именно на этом этапе обычно принимается реалистичное решение.
