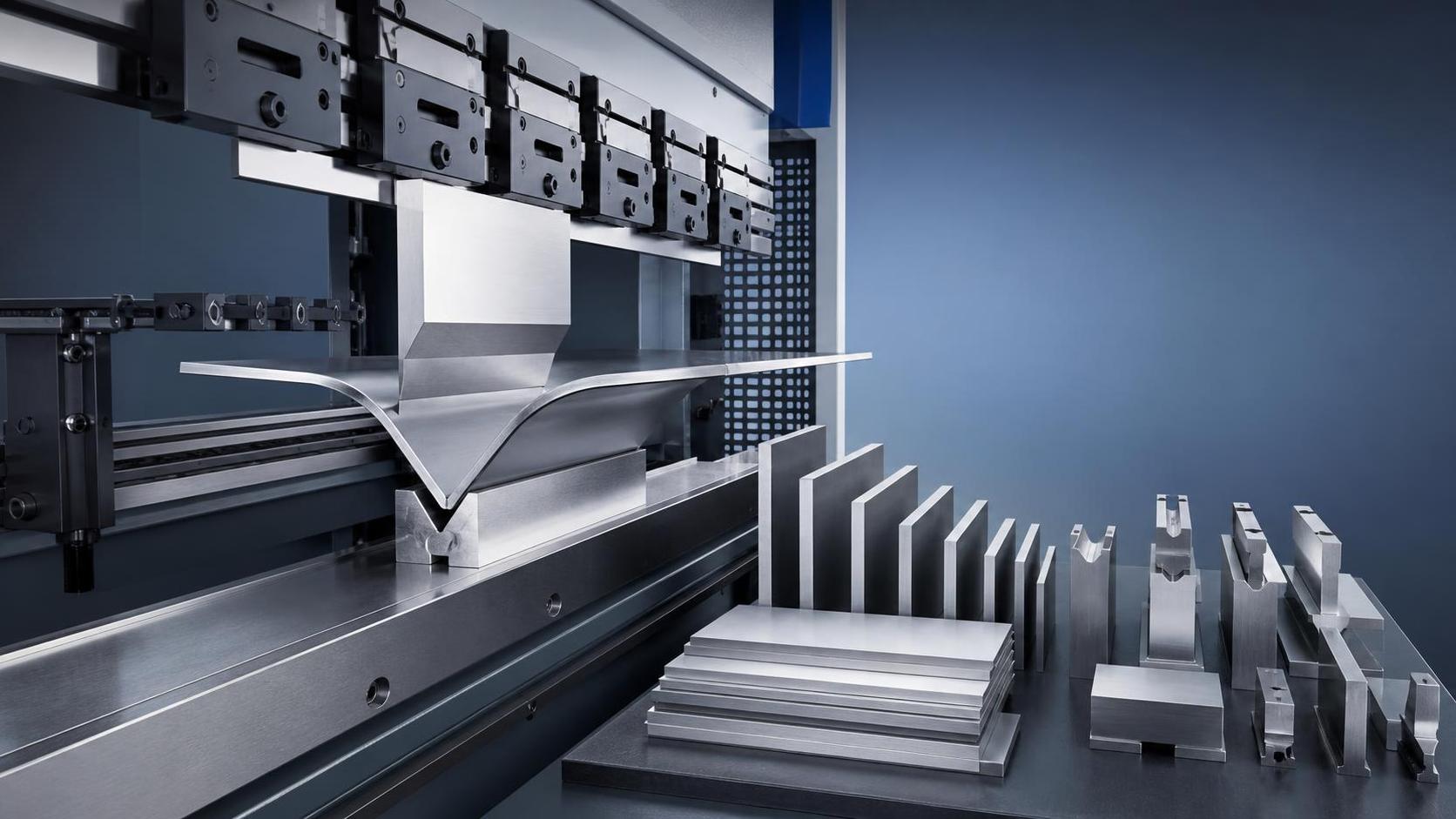

Руководство по выбору тоннажа листогибочного пресса для работ с листовым металлом

Выбор правильного усилия гибки — не незначительная техническая деталь. В обработке листового металла тоннаж влияет на точность гиба, срок службы оснастки, безопасность работы операторов и пригодность станка при изменении требований к заказам. Слишком малый листогибочный пресс ограничит производство или создаст риск перегрузки. Станок со слишком большим усилием может быть сложнее обосновать с финансовой точки зрения и может оказаться не самым эффективным вариантом для работы с тонколистовым металлом.

Поэтому практическое руководство по выбору тоннажа листогибочного пресса должно начинаться с реальной задачи, а не с каталога оборудования. Важны тип материала, толщина, длина гиба, раскрытие матрицы, метод гибки и геометрия детали. Даже предприятия, которые выполняют гибку годами, сталкиваются с ошибками, когда новый сплав, более длинная деталь или меньший внутренний радиус изменяют требуемое усилие сильнее, чем ожидалось.

Что на самом деле означает тоннаж при гибке

Тоннаж листогибочного пресса — это усилие, которое станок может приложить во время гибки. На практике предприятия обычно говорят о тоннах на метр или тоннах по всей рабочей длине. Требуемое усилие зависит от сопротивления материала и от того, как это усилие концентрируется через настройку пуансона и матрицы.

При воздушной гибке, широко применяемой благодаря гибкости и меньшему износу инструмента, требуемый тоннаж обычно ниже, чем при гибке с дожимом или чеканке. При гибке с дожимом материал сильнее вдавливается в профиль матрицы, что требует большего усилия. Чеканка требует значительно большего усилия. Поэтому, когда кто-то спрашивает: «Какой тоннаж нужен для стали толщиной 3 mm?», честный ответ будет неполным, пока не известны метод гибки и оснастка.

Это один из наиболее распространенных источников путаницы при выборе станка. Покупатели сравнивают номинальный тоннаж оборудования, не проверяя, будут ли планируемые детали изготавливаться воздушной гибкой, гибкой с дожимом или иногда формоваться специальными инструментами.

Четыре фактора, определяющие требуемое усилие

Тип материала

Мягкая сталь обычно служит отправной точкой в таблицах тоннажа, но многие реальные задачи связаны не с мягкой сталью. Нержавеющая сталь часто требует большего усилия. Алюминий обычно требует меньшего усилия, хотя марка и состояние материала могут изменить его поведение. Высокопрочные материалы могут быстро увеличить требуемый тоннаж, а также уменьшить запас для ошибок настройки. Если предприятие обрабатывает разные материалы, выбор станка исключительно с учетом работ по углеродистой стали может впоследствии создать узкое место.

Толщина

Толщина существенно влияет на усилие гибки. Небольшое увеличение толщины может привести к значительно большему росту требуемого тоннажа. Поэтому станки, которые кажутся вполне подходящими для деталей толщиной 2 mm, могут оказаться на пределе возможностей, когда заказчик меняет конструкцию на 4 mm, особенно при большой длине гиба.

Длина гиба

Требуемое усилие растет с длиной гибки. Короткие кронштейны и длинные панели — это совершенно разные задачи. Станок может иметь достаточный общий тоннаж для короткой толстой детали, но недостаточную распределенную нагрузочную способность для гибки по всей длине, близкой к максимальной рабочей ширине станка. Предприятиям, изготавливающим электротехнические корпуса, компоненты шкафов, двери или конструкционные кожухи, следует уделять этому особое внимание.

Раскрытие матрицы

V-образное раскрытие матрицы изменяет требования к усилию и радиус гиба. Более узкая матрица обычно увеличивает требуемый тоннаж. Более широкая матрица снижает необходимое усилие, но также влияет на внутренний радиус и может снизить контроль над некоторыми деталями. Иными словами, выбор матрицы — это не только решение по оснастке; он напрямую связан с тем, правильно ли подобран размер листогибочного пресса для выполняемых работ.

Почему таблицы тоннажа полезны, но не дают полной картины

Большинство предприятий используют таблицы тоннажа в качестве отправной точки, и это разумно. Эти таблицы обычно оценивают усилие на основе материала, толщины, длины гиба и ширины матрицы. Они полезны для стандартных операций воздушной гибки распространенных материалов. Проблема возникает, когда таблицы воспринимают как гарантии.

Фактическое усилие может различаться из-за отличий между партиями материала, направления волокон, предела прочности, износа оснастки и геометрии детали. Узкая полка возле плеча матрицы, несколько обратных гибов или сложная настройка, требующая сегментированной оснастки, могут изменить требования к возможностям станка. Запас по безопасности имеет значение. Постоянная работа вблизи номинальной мощности редко является хорошей стратегией планирования.

Поэтому опытные изготовители обычно задают два вопроса вместо одного: какой тоннаж необходим для текущей детали и какой рабочий запас требуется для стабильного производства в течение длительного времени?

Практический способ подобрать листогибочный пресс

При реальных закупках или планировании цеха полезно разделить детали на три группы: регулярные заказы, периодические тяжелые работы и будущие работы, которые, вероятно, появятся в ближайшие несколько лет. Это позволяет не выбирать станок по одному экстремальному образцу и одновременно не основывать закупку только на самых простых сегодняшних деталях.

Для регулярных работ подтвердите материалы, максимальную толщину и обычную длину гиба. Для периодических тяжелых работ проверьте, допустимо ли передавать их на аутсорсинг или необходимы собственные производственные возможности. Для будущих работ рассмотрите, движется ли ваш рынок в сторону более толстой нержавеющей стали, более крупных панелей шкафов или более точных деталей, для которых помимо усилия требуются CNC-компенсация прогиба, повторяемость заднего упора и совместимые системы оснастки.

Такой подход часто приводит к более обоснованным решениям, чем простая покупка станка с наибольшим тоннажем в рамках бюджета. Тоннаж важен, однако в зависимости от деталей столь же важными могут быть открытая высота, глубина зева, ход, конфигурация осей и совместимость оснастки.

Распространенные ошибки, приводящие к неправильному выбору станка

• Использование допущений для мягкой стали при работе с нержавеющей или высокопрочной сталью.
• Проверка максимального тоннажа без учета того, применяется ли он по всей длине гибки.
• Выбор матриц для соблюдения требований к радиусу без повторного расчета усилия.
• Ориентация на одну образцовую деталь без учета более широкого ассортимента деталей.
• Планирование работы вблизи пределов станка как нормального режима, а не исключения.
• Игнорирование пределов нагрузки оснастки. Станок может иметь достаточную мощность, в то время как оснастка — нет.

Еще одна ошибка — предполагать, что больший тоннаж автоматически означает лучшее качество гибки. Это не так. Точность обеспечивается сочетанием жесткости станка, системы управления, точности заднего упора, компенсации прогиба, состояния оснастки и дисциплины оператора при настройке. Завышенный размер может обеспечить запас возможностей, но не заменяет управление процессом.

Когда выбор станка влияет не только на усилие гибки

Во многих производственных условиях листогибочный пресс является частью более широкой производственной цепочки, включающей резку, удаление заусенцев, перемещение, сварку и окончательную сборку. Если предшествующая лазерная резка позволяет получать более крупные раскроенные заготовки или последующая сварка требует более высокой повторяемости гибов, спецификация пресса может потребовать изменения, даже если значение тоннажа остается приемлемым.

Компании, поставляющие более широкий спектр оборудования для металлообработки, часто ясно видят эту взаимосвязь, поскольку клиенты не покупают гибочные станки изолированно. Wuxi Samgins International Trade Co., Ltd, основанная в 2012 году в городе Уси, провинция Цзянсу, работает с различным оборудованием для обработки металла, включая станки CNC-резки, станки лазерной резки, гибочные станки, гильотинные ножницы, вальцовочные станки, станки для удаления заусенцев, сварочных роботов и оборудование для производственных линий H-балок. С точки зрения планирования такая межпроцессная компетенция полезна, поскольку решения по подбору листогибочного пресса часто связаны со всем производственным потоком цеха, а не только с одним расчетом усилия.

Это также важно, когда оборудование экспортируется или устанавливается для различных рынков. Если производство организовано в соответствии с требованиями системы качества ISO9001, а ожидания EU CE актуальны для проекта, покупатели обычно хотят, чтобы выбор станка, документация и конфигурация безопасности были проверены на раннем этапе, а не после окончательного оформления заказа. Эти детали не изменяют формулу расчета тоннажа, но могут повлиять на практичность конфигурации станка.

Краткая таблица решений для использования в цехе

Что необходимо подтвердить перед окончательным выбором

Перед выбором листогибочного пресса стоит подготовить небольшой набор репрезентативных чертежей и сведений о материалах. Включите самый длинный гиб, самый толстый лист, требование к наименьшему радиусу и любую деталь с обратными полками или ограниченным доступом инструмента. Это даст поставщикам и инженерам реальные данные для оценки.

Запросите подтверждение не только номинального тоннажа, но и рабочей длины, рекомендуемого диапазона оснастки, конфигурации управления и любых ограничений, применимых к вашему ассортименту деталей. Если станок будет частью новой линии с резкой, удалением заусенцев или роботизированной обработкой, убедитесь, что эти интерфейсы учтены на раннем этапе. Обычно это позволяет избежать большего числа проблем, чем обсуждение небольшой разницы в заявленном тоннаже.

Хорошее руководство по выбору тоннажа листогибочного пресса для листового металла должно оставлять место для инженерного суждения. Таблицы и формулы необходимы, но они являются только отправной точкой. Лучший выбор станка — тот, который соответствует вашим реальным материалам, размерам деталей, стратегии оснастки и производственному ритму, имея достаточный запас для надежной работы при изменении ассортимента заказов. Если есть какая-либо неопределенность, следующим разумным шагом будет проверка параметров гибки по фактическим чертежам, планам оснастки и местным требованиям соответствия до окончательного утверждения спецификации.
