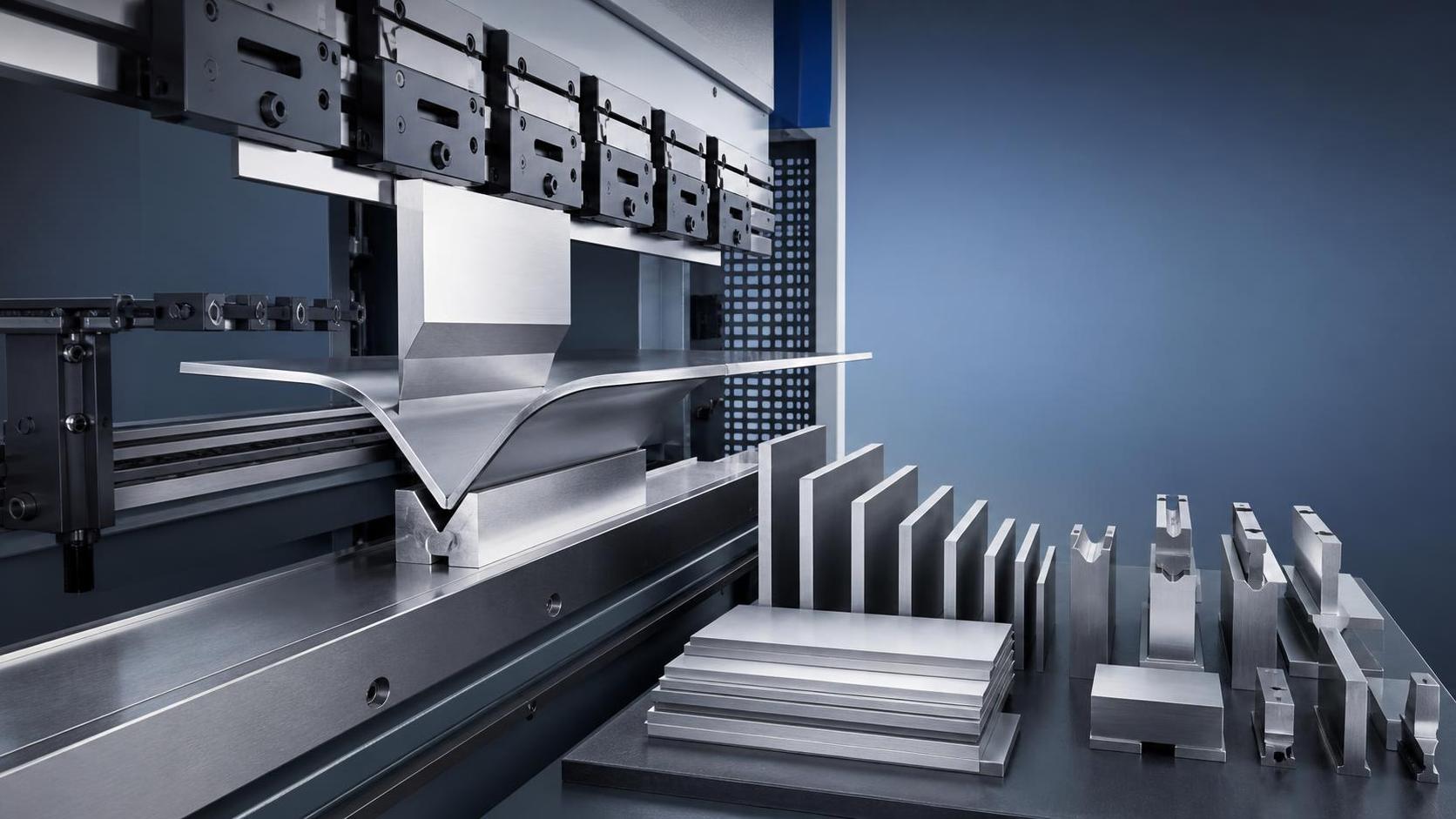

دليل اختيار حمولة مكبس الثني لأعمال الصفائح المعدنية

إن اختيار قوة الثني المناسبة ليس تفصيلاً تقنياً بسيطاً. ففي أعمال الصفائح المعدنية، تؤثر الحمولة على دقة الثنية، وعمر العِدَد، وعمل المشغلين ضمن نطاق آمن، ومدى بقاء الماكينة مفيدة عند تغير متطلبات العمل. مكبس الثني الصغير جداً سيحد من الإنتاج أو يزيد من مخاطر التحميل الزائد. أما المكبس الكبير جداً فقد يصعب تبريره مالياً وقد لا يكون الخيار الأكثر كفاءة لأعمال الصفائح الرقيقة.

لهذا السبب، يجب أن يبدأ الدليل العملي لاختيار حمولة مكبس ثني الصفائح المعدنية من العمل الفعلي، وليس من كتالوج الماكينة. فنوع المادة وسماكتها وطول الثني وفتحة القالب وطريقة الثني وهندسة القطعة كلها عوامل مهمة. وحتى الورش التي تقوم بالثني منذ سنوات قد تقع في أخطاء عندما تغير سبيكة جديدة أو قطعة أطول أو نصف قطر داخلي أصغر متطلبات القوة بأكثر مما هو متوقع.

ما الذي تعنيه الحمولة فعلياً في الثني

حمولة مكبس الثني هي مقدار القوة التي تستطيع الماكينة تطبيقها أثناء الثني. وعملياً، تتحدث الورش عادة عن الأطنان لكل متر أو الأطنان عبر طول العمل الكامل. وتعتمد القوة المطلوبة على مقاومة المادة وكيفية تركيز هذه القوة من خلال إعداد المثقب والقالب.

في الثني الهوائي، وهو واسع الاستخدام لما يوفره من مرونة وتآكل أقل للعِدَد، تكون الحمولة عادة أقل من الثني القاعي أو السك. يدفع الثني القاعي المادة بإحكام أكبر داخل شكل القالب ويتطلب قوة أكبر. أما السك فيتطلب قوة أكبر بكثير. لذلك، عندما يسأل شخص: «كم حمولة أحتاج لصلب بسماكة 3 mm؟»، فإن الإجابة الدقيقة تظل غير مكتملة قبل معرفة طريقة الثني والعِدَد المستخدمة.

ويُعد هذا أحد أكثر مصادر الالتباس شيوعاً عند اختيار الماكينات. إذ يقارن المشترون الحمولة الاسمية للماكينة من دون التحقق مما إذا كانت القطع المخططة ستُثنى بالثني الهوائي أو الثني القاعي أو ستُشكّل أحياناً باستخدام عِدَد خاصة.

العوامل الأربعة التي تحدد متطلبات القوة

نوع المادة

يُستخدم الفولاذ الطري عادةً كنقطة مرجعية في مخططات الحمولة، لكن كثيراً من الأعمال الفعلية لا تستخدم الفولاذ الطري. وغالباً ما يتطلب الفولاذ المقاوم للصدأ قوة أكبر. أما الألومنيوم فيحتاج عادة إلى قوة أقل، رغم أن الدرجة وحالة المعالجة الحرارية قد تغيران سلوكه. ويمكن للمواد عالية المقاومة أن ترفع الحمولة المطلوبة بسرعة وأن تقلص هامش خطأ الإعداد. وإذا كانت الورشة تعالج مواد مختلطة، فإن اختيار ماكينة بناءً على أعمال الفولاذ الكربوني فقط قد يسبب عنق زجاجة لاحقاً.

السماكة

للسماكة تأثير كبير على قوة الثني. فالزيادة البسيطة في السماكة قد تؤدي إلى زيادة أكبر بكثير في الحمولة المطلوبة. ولهذا قد تبدو الماكينات ذات الحجم المناسب بشكل مريح لقطع بسماكة 2 mm محدودة القدرة عندما يغير العميل التصميم إلى 4 mm، خاصةً في الثنيات الطويلة.

طول الثني

تزداد القوة المطلوبة مع طول الثني. فالحوامل القصيرة والألواح الطويلة عالمان مختلفان. قد تمتلك الماكينة حمولة إجمالية كافية لقطعة قصيرة وسميكة، لكنها لا تمتلك سعة موزعة كافية لثني بطول كامل قريب من أقصى عرض تشغيل للماكينة. وينبغي للورش التي تصنع الخزانات الكهربائية أو مكونات الكبائن أو الأبواب أو الأغطية الهيكلية أن تولي هذه النقطة اهتماماً خاصاً.

فتحة القالب

تغير فتحة V في القالب متطلبات القوة ونصف قطر الثني. فالفتحة الأضيق تزيد عموماً من الطلب على الحمولة. أما الفتحة الأوسع فتقلل القوة المطلوبة، لكنها تؤثر أيضاً في نصف القطر الداخلي وقد تقلل التحكم في بعض القطع. وبعبارة أخرى، فإن اختيار القالب ليس مجرد قرار خاص بالعِدَد؛ بل يرتبط مباشرةً بما إذا كان مكبس الثني بالحجم المناسب للعمل.

لماذا تفيد مخططات الحمولة، لكنها لا تروي القصة كاملة

تستخدم معظم الورش مخططات الحمولة كنقطة بداية، وهذا أمر منطقي. إذ تقدّر هذه المخططات عادة القوة بناءً على المادة والسماكة وطول الثني وعرض القالب. وهي مفيدة لأعمال الثني الهوائي القياسية في المواد الشائعة. وتظهر المشكلة عندما تُعامل المخططات وكأنها ضمانات.

يمكن أن تختلف القوة الفعلية بسبب اختلافات دفعات المواد واتجاه الحبيبات ومقاومة الشد وتآكل العِدَد وهندسة القطعة. فقد تؤدي حافة ضيقة قرب كتف القالب، أو ثنيات رجوع متعددة، أو إعداد غير ملائم يتطلب عِدَد مجزأة، إلى تغيير ما يجب أن تتحمله الماكينة. وهوامش الأمان مهمة؛ إذ نادراً ما يكون التشغيل المستمر قرب السعة الاسمية استراتيجية تخطيط جيدة.

لهذا، يطرح المصنّعون ذوو الخبرة عادة سؤالين بدلاً من سؤال واحد: ما الحمولة المطلوبة للقطعة الحالية، وما احتياطي التشغيل المطلوب للإنتاج المستقر بمرور الوقت؟

طريقة عملية لتحديد حجم مكبس الثني

في المشتريات الفعلية أو تخطيط الورش، تتمثل طريقة مفيدة في فرز القطع إلى ثلاث مجموعات: الأعمال الروتينية، والأعمال الثقيلة العرضية، والأعمال المستقبلية المرجح ظهورها خلال السنوات القليلة القادمة. وهذا يمنع اختيار ماكينة بناءً على عينة متطرفة واحدة، كما يمنع الشراء بناءً على أسهل قطع اليوم فقط.

بالنسبة للأعمال الروتينية، تأكد من المواد وأقصى سماكة وأطوال الثني المعتادة. وبالنسبة للأعمال الثقيلة العرضية، تحقق مما إذا كان إسنادها إلى جهات خارجية مقبولاً أو ما إذا كانت القدرة الداخلية ضرورية. وبالنسبة للأعمال المستقبلية، ضع في الاعتبار ما إذا كان سوقك يتجه نحو فولاذ مقاوم للصدأ أكثر سماكة، أو ألواح كبائن أكبر، أو قطع أكثر دقة تتطلب تعويض تقوس CNC، وقابلية تكرار المقياس الخلفي، وأنظمة عِدَد متوافقة بالإضافة إلى القوة.

غالباً ما يؤدي هذا النهج إلى قرارات أفضل من مجرد شراء أعلى حمولة ضمن الميزانية. فالحمولة مهمة، لكن ارتفاع الفتحة وعمق الحلق والشوط وتكوين المحاور وتوافق العِدَد قد تكون بالقدر نفسه من الأهمية بحسب القطع.

الأخطاء الشائعة التي تؤدي إلى اختيار سيئ للماكينة

• استخدام افتراضات الفولاذ الطري لأعمال الفولاذ المقاوم للصدأ أو المواد عالية المقاومة.
• التحقق من أقصى حمولة مع تجاهل ما إذا كانت تنطبق على طول الثني الكامل.
• اختيار القوالب لمتطلبات نصف القطر من دون إعادة حساب القوة.
• التركيز على قطعة نموذجية واحدة مع إغفال مزيج القطع الأوسع.
• التخطيط للتشغيل قرب حدود الماكينة كحالة عادية بدلاً من حالة استثنائية.
• تجاهل حدود حمل العِدَد. فقد تكون للماكينة سعة كافية بينما لا تمتلكها العِدَد.

وهناك خطأ آخر يتمثل في افتراض أن الحمولة الأكبر تعني تلقائياً جودة ثني أفضل. هذا غير صحيح. فالدقة تأتي من الجمع بين صلابة الماكينة، ونظام التحكم، ودقة المقياس الخلفي، وسلوك تعويض التقوس، وحالة العِدَد، وانضباط المشغل في الإعداد. وقد يوفر اختيار ماكينة أكبر سعةً احتياطية، لكنه لا يغني عن التحكم في العملية.

عندما يؤثر اختيار الماكينة في أكثر من قوة الثني

في كثير من بيئات التصنيع، يقع مكبس الثني ضمن سلسلة إنتاج أكبر تشمل القطع وإزالة النتوءات والمناولة واللحام والتجميع النهائي. فإذا كان القطع بالليزر في المراحل السابقة يسمح بألواح متداخلة أكبر، أو كان اللحام في المراحل اللاحقة يتطلب قابلية تكرار أعلى للثني، فقد تحتاج مواصفات المكبس إلى التغيير حتى لو بقي رقم الحمولة مقبولاً.

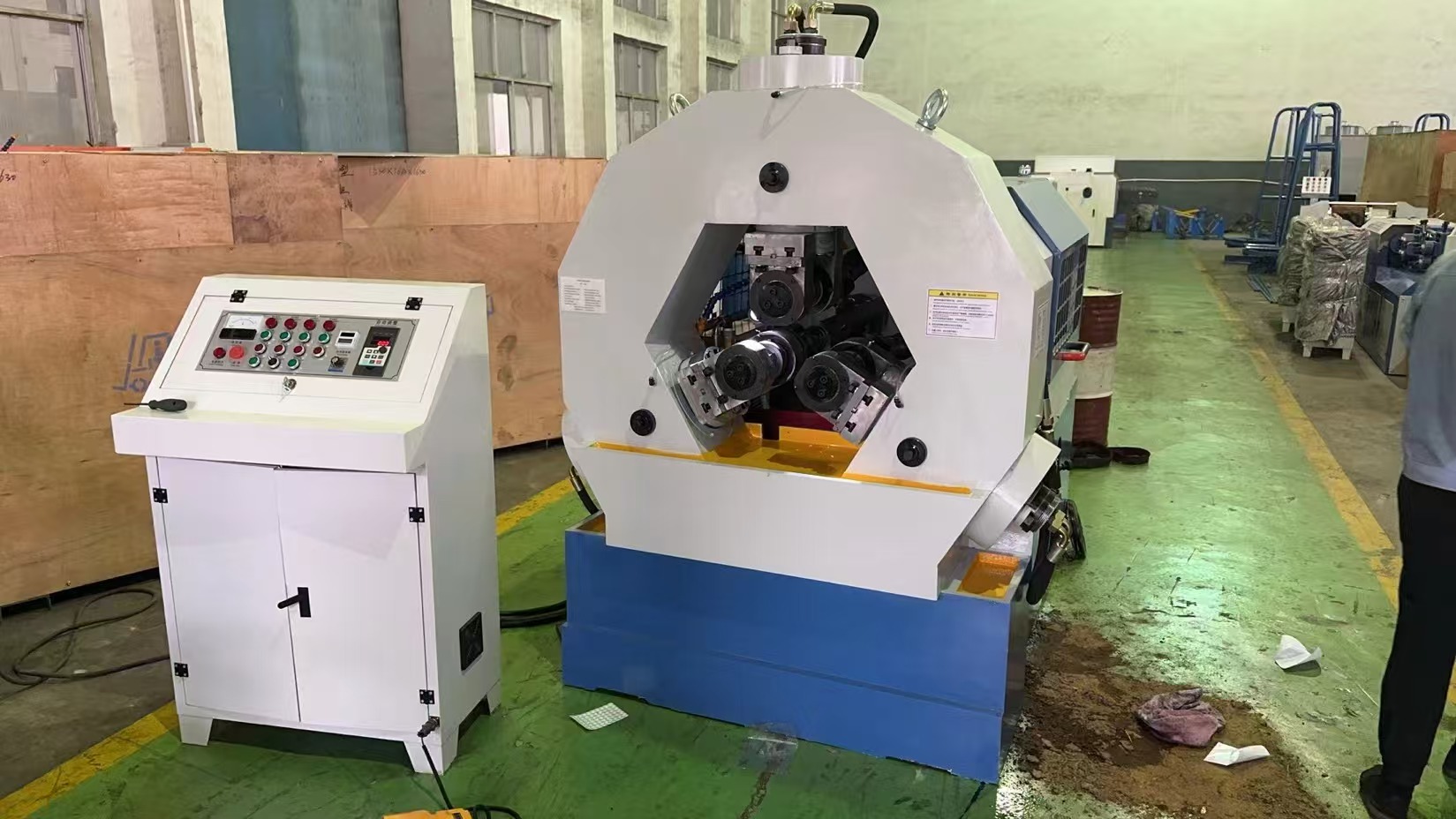

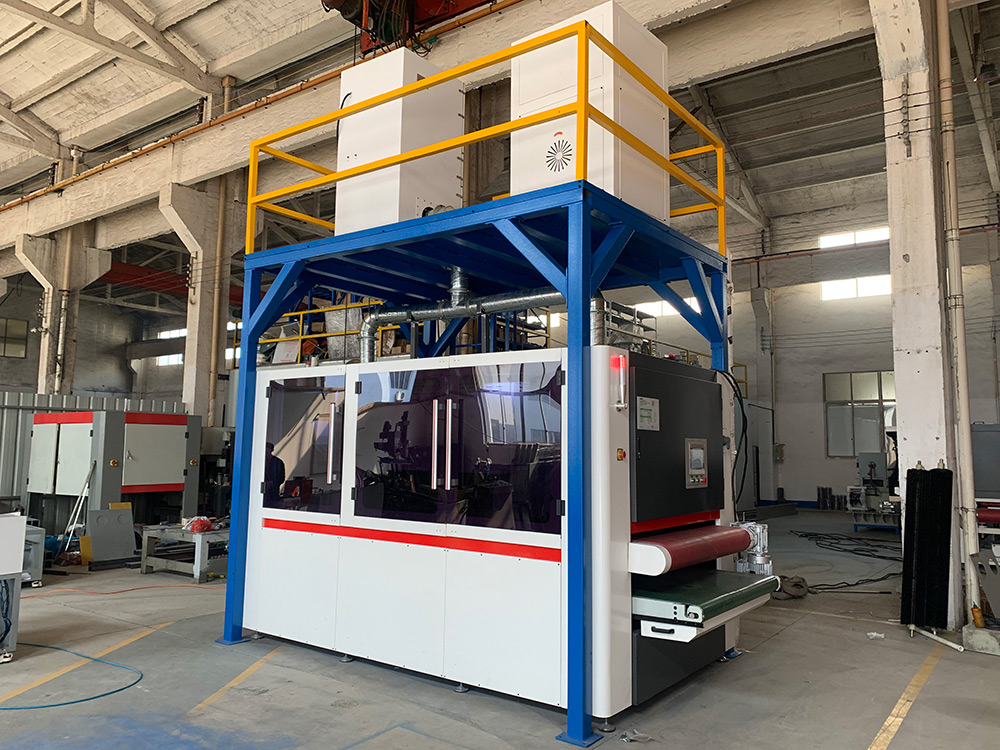

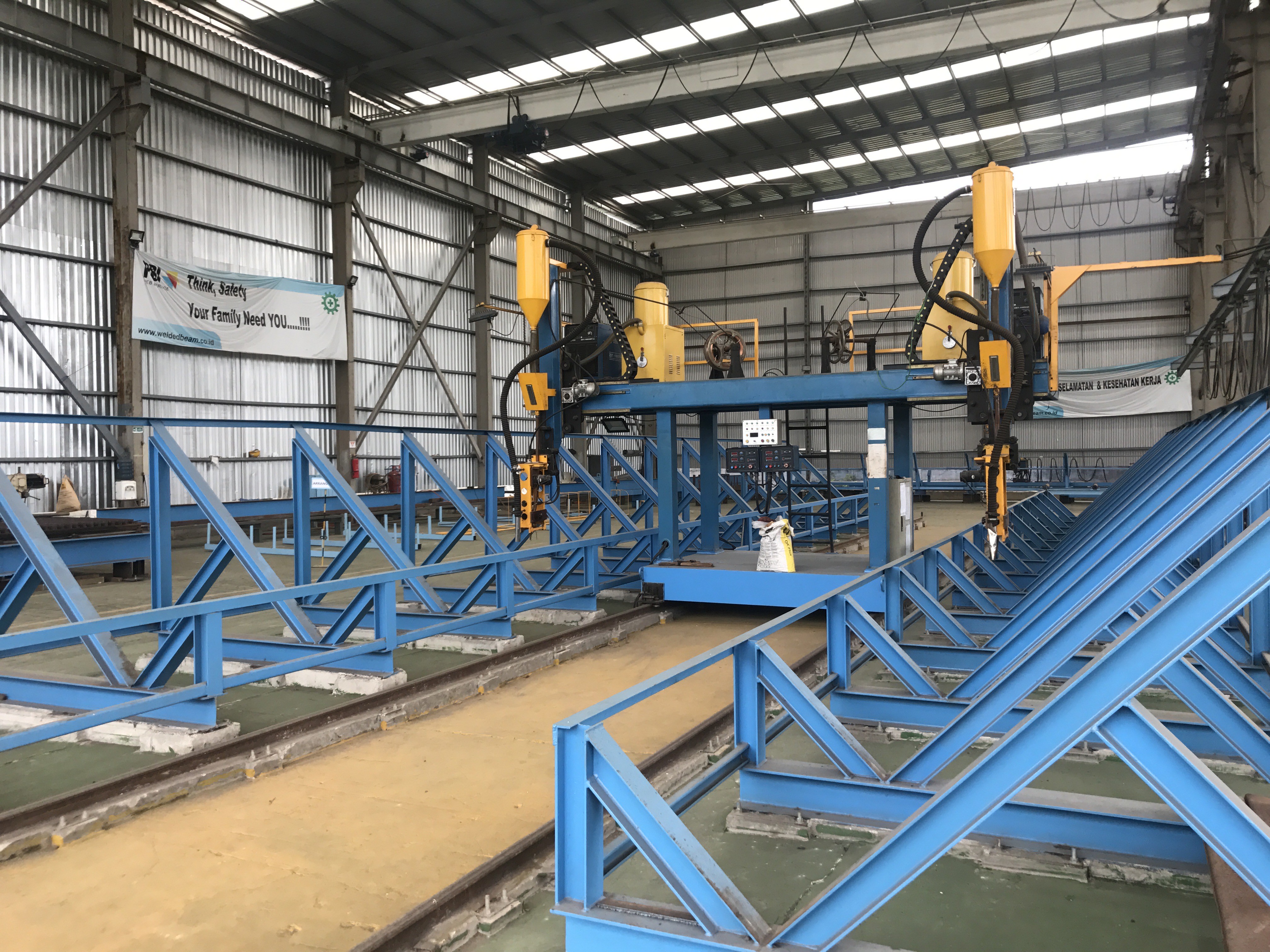

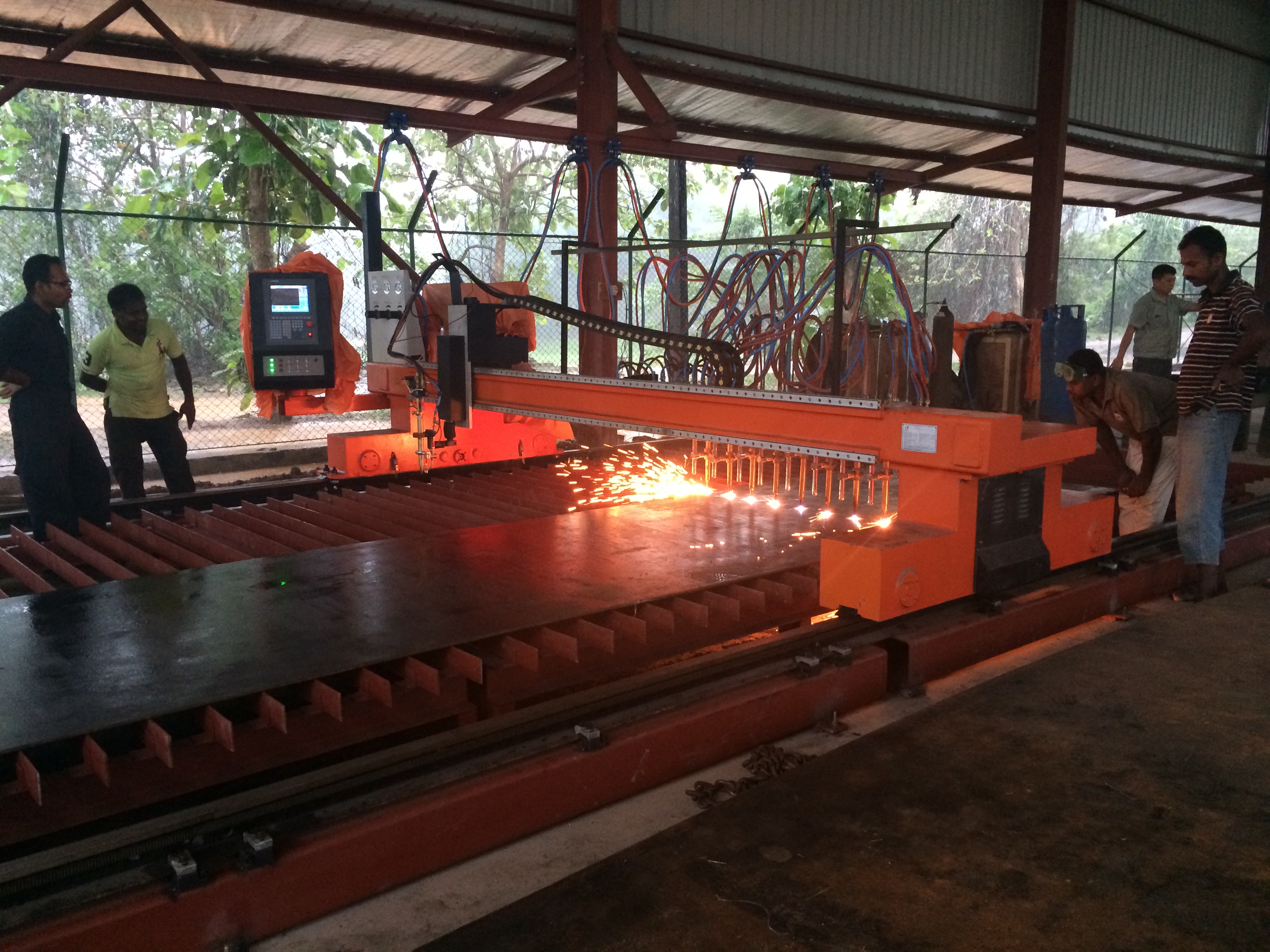

غالباً ما ترى الشركات التي توفر نطاقاً أوسع من معدات تشغيل المعادن هذا الترابط بوضوح، لأن العملاء لا يشترون ماكينات الثني بمعزل عن غيرها. تعمل Wuxi Samgins International Trade Co., Ltd، التي تأسست عام 2012 في ووشي، مقاطعة جيانغسو، في نطاق من معدات التصنيع يشمل ماكينات القطع CNC، وماكينات القطع بالليزر، وماكينات الثني، وماكينات القص، وماكينات الدرفلة، وماكينات إزالة النتوءات، وروبوتات اللحام، ومعدات خطوط إنتاج العوارض H. ومن منظور التخطيط، يكون هذا النوع من الإلمام بالعمليات المتقاطعة مفيداً لأن قرارات تحديد حجم مكبس الثني ترتبط كثيراً بتدفق العمل في الورشة بأكمله، وليس بحساب قوة واحد فقط.

ويهم ذلك أيضاً عند تصدير المعدات أو تركيبها لأسواق مختلفة. فإذا كان الإنتاج منظماً وفق متطلبات نظام الجودة ISO9001 وكانت توقعات الاتحاد الأوروبي CE ذات صلة بالمشروع، فإن المشترين يرغبون عادةً في التحقق مبكراً من اختيار الماكينة والوثائق وتكوين السلامة، بدلاً من التحقق منها بعد تثبيت الطلب. لا تغير هذه التفاصيل معادلة الحمولة، لكنها قد تؤثر في تكوين الماكينة العملي.

جدول قرار مختصر للاستخدام في الورشة

ما يجب تأكيده قبل اتخاذ الاختيار النهائي

قبل اتخاذ قرار بشأن مكبس الثني، من المفيد إعداد مجموعة صغيرة من الرسومات التمثيلية وتفاصيل المواد. أدرج أطول ثنية، وأسمك صفيحة، وأشد متطلبات نصف القطر إحكاماً، وأي قطعة ذات حواف رجوع أو وصول محدود للعِدَد. فهذا يمنح الموردين والمهندسين شيئاً فعلياً لتقييمه.

اطلب تأكيداً ليس فقط للحمولة الاسمية، بل أيضاً لطول العمل ونطاق العِدَد الموصى به وتكوين التحكم وأي قيود تنطبق على مزيج قطعك. وإذا كانت الماكينة ستكون جزءاً من خط جديد يتضمن القطع أو إزالة النتوءات أو المناولة الروبوتية، فتأكد من أخذ هذه الواجهات في الاعتبار مبكراً. فهذا عادةً ما يوفر مشكلات أكثر من الجدل حول فرق بسيط في الحمولة المذكورة في العنوان.

يجب أن يترك دليل جيد لاختيار حمولة مكبس ثني الصفائح المعدنية مجالاً للحكم الهندسي. فالمخططات والصيغ أساسية، لكنها ليست سوى نقطة البداية. وأفضل اختيار للماكينة هو الذي يتوافق مع موادك الفعلية وأحجام قطعك واستراتيجية العِدَد وإيقاع إنتاجك، مع احتياطي كافٍ للحفاظ على الموثوقية عند تغير مزيج الأعمال. وإذا وُجد أي شك، فإن الخطوة المنطقية التالية هي التحقق من معلمات الثني مقارنةً بالرسومات الفعلية وخطط العِدَد ومتطلبات الامتثال المحلية قبل اعتماد المواصفات نهائياً.
