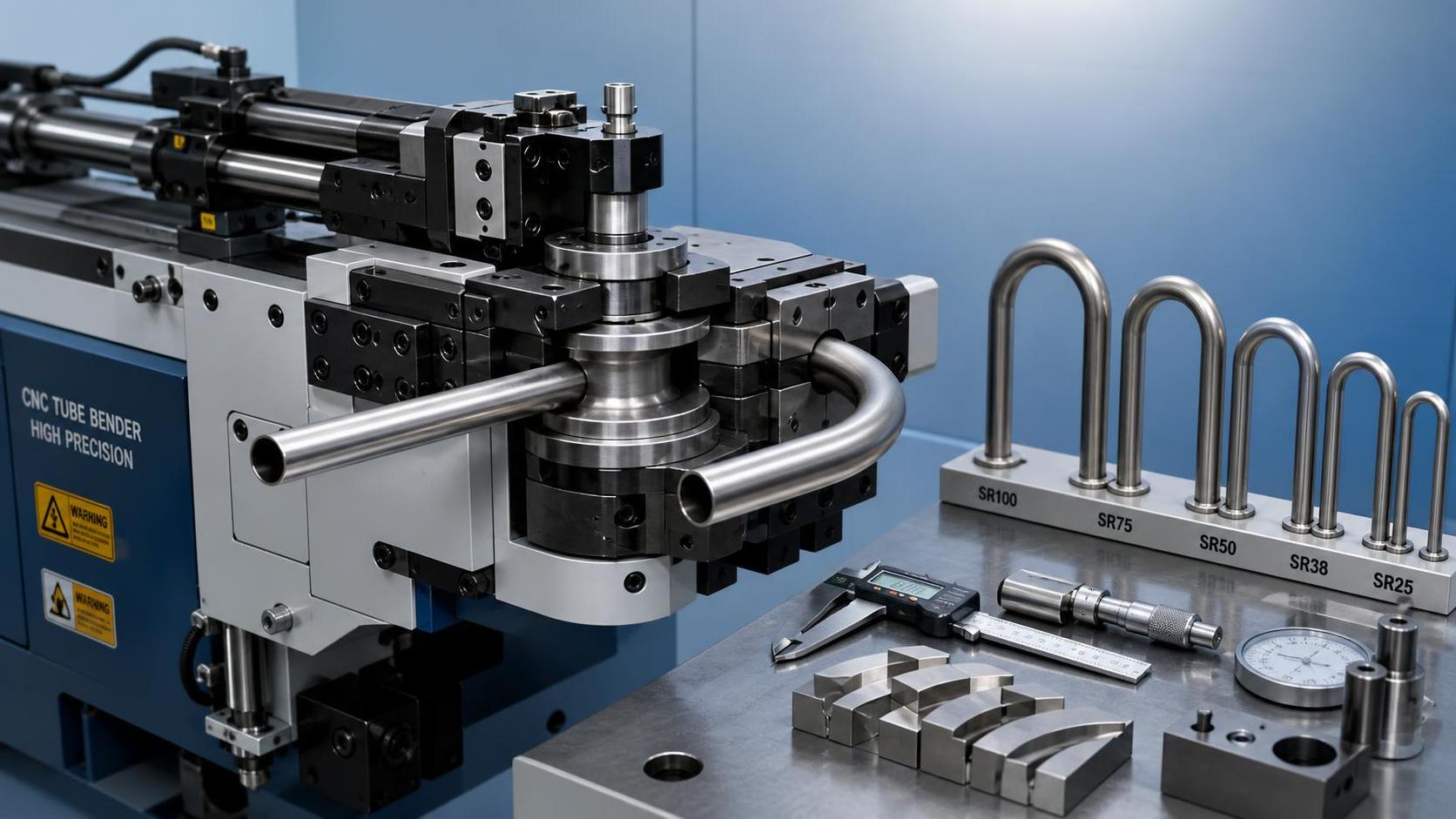

ما مدى دقة نصف القطر التي ينبغي توقعها من آلة ثني الأنابيب CNC؟

عند تقييم حل لثني الأنابيب، يُعد فهم مواصفة دقة نصف القطر لآلة ثني الأنابيب CNC أمرًا أساسيًا لضمان اتساق الأجزاء وجودة التجميع وكفاءة الإنتاج. في التصنيع وتشكيل المعادن، يمكن حتى لانحرافات نصف القطر الصغيرة أن تؤثر في التجميع واللحام وأداء المنتج النهائي. وينطبق ذلك بصفة خاصة عندما تكون الأنابيب المثنية جزءًا من التركيبات أو الهياكل أو أنظمة العادم أو المبادلات الحرارية أو هياكل الأثاث أو مكونات السيارات أو التجميعات الملحومة، حيث تكون قابلية التكرار أهم من عينة جيدة واحدة.

الإجابة المختصرة هي أنه لا يوجد تفاوت واحد لنصف القطر يناسب كل مشروع. ما ينبغي توقعه من آلة ثني الأنابيب CNC يعتمد على درجة المادة والقطر الخارجي وسماكة الجدار ونصف قطر الثني وحالة الأدوات وصلابة الماكينة وكيفية فحص الجزء النهائي. إن المشتري الذي يطلب "دقة عالية" دون تحديد طريقة القياس ينتهي به الأمر عادةً إلى مقارنة أرقام لا تعني الشيء نفسه.

لذلك، فالسؤال الأكثر فائدة ليس ببساطة ما إذا كانت الماكينة دقيقة، بل دقيقة بالنسبة إلى ماذا: نصف قطر خط المنتصف، أو زاوية الثني، أو موضع نقطة التماس، أو تعويض الارتداد المرن، أو هندسة الجزء النهائي بعد التفريغ.

دقة نصف القطر ليست سوى جزء واحد من جودة الثني

عمليًا، يركز كثير من المستخدمين على نصف القطر أولًا لأنه يبدو المؤشر الأكثر مباشرة لدقة الثني. لكن الأجزاء النهائية تُقبل أو تُرفض عادةً بناءً على المطابقة البُعدية الكلية. يمكن ثني أنبوب بنصف القطر الاسمي الصحيح ومع ذلك يفشل لأن الزاوية غير صحيحة، أو لأن أطوال الأجزاء المستقيمة تتغير، أو لأن الاستدارة البيضاوية مفرطة، أو لأن الجزء يلتوي أثناء الثني.

ولهذا السبب، غالبًا ما يقيّم المصنعون ذوو الخبرة مواصفة دقة نصف القطر لآلة ثني الأنابيب CNC مع عدة نقاط مرتبطة بها:

• قابلية التكرار من جزء إلى آخر
• دقة الزاوية بعد تعويض الارتداد المرن
• التحكم في التفلطح وترقق الجدار
• دقة تموضع محوري التغذية والدوران
• اتساق الأدوات خلال دورات الإنتاج الطويلة

إذا ناقش المورد رقمًا واحدًا فقط بمعزل عن غيره، فهذه عادةً إشارة إلى ضرورة طرح أسئلة أعمق.

ما التوقع الواقعي؟

بالنسبة لمعظم التطبيقات الصناعية، ينبغي أن يتوقع المشترون من آلة ثني أنابيب CNC جيدة تقديم ثنيات مستقرة وقابلة للتكرار ضمن تفاوت الرسم المتفق عليه، وليس "نصف قطر مثالي" مجردًا. في الإنتاج الفعلي، غالبًا ما تُحدد النتائج المقبولة بواسطة طريقة فحص الجزء النهائي بدلًا من كتيب الماكينة.

يتشكل التوقع الواقعي عادةً من خلال ثلاث طبقات:

• القدرة الميكانيكية وقدرة التحكم للماكينة
• نافذة عملية الثني لمادة الأنبوب وهندسته المحددة
• تفاوتات جزء العميل ومعيار القياس

على سبيل المثال، يمكن لثني ذي نصف قطر كبير في أنبوب فولاذ طري مع تجميع متسامح أن يقبل تباينًا أكبر من أنبوب ستانلس ستيل ذي نصف قطر ضيق يُستخدم في تركيب ظاهر أو شديد التقييد. فالأنابيب المصنوعة من الألومنيوم رقيقة الجدار، والثنيات ذات CLR صغير، والأجزاء ذات المتطلبات الشكلية كلها تضيق نافذة العملية بسرعة.

ولهذا السبب، تنتقل المناقشات الجادة حول دقة ثني الأنابيب عادةً إلى ما هو أبعد من الوعود العامة، لتشمل الرسومات وعينات الأجزاء وتجهيزات الفحص وظروف الثني التجريبي.

لماذا قد تكون المواصفات المنشورة مضللة

قد يدرج مصنعو الماكينات دقة المحاور أو دقة تموضع السيرفو أو أرقام قابلية التكرار. هذه الأرقام مهمة، لكنها لا تعادل تلقائيًا دقة نصف القطر النهائية على أنبوب فعلي. الثني عملية تشكيل؛ فالمادة ترتد مرنًا. تتصرف اللحامات بشكل مختلف عن الأنابيب غير الملحومة. كما أن تاريخ المعالجة الحرارية يغير الاستجابة. ويؤثر التشحيم وإعداد الماندريل وضغط المشبك وتآكل القالب جميعها في النتيجة.

حتى مصطلح نصف القطر يمكن تفسيره بطرق مختلفة. فبعض الأشخاص يقصدون نصف قطر القالب، بينما يقصد آخرون نصف قطر خط المنتصف في الجزء النهائي. بعضهم يفحص باستخدام القوالب المعيارية، بينما يستخدم آخرون قياس CMM أو المسح بالليزر أو المقاييس المخصصة. إذا لم تُوضّح الطريقة، فقد تكون نتيجة مقبولة لدى مورد ما سببًا للرفض لدى مشترٍ آخر.

تشمل المناقشة الأكثر فائدة أسئلة مثل:

• هل التفاوت على نصف القطر أم الزاوية أم المقطع الكامل؟
• كيف يُدعَم الجزء أثناء القياس؟
• هل يُقاس الأنبوب مباشرةً بعد الثني أم بعد العمليات الثانوية؟
• ما مواصفات المادة وتباين الدفعات المتوقعان؟
• هل ستعمل الأدوات نفسها لجميع عائلات الأجزاء أم لهندسة محسنة واحدة فقط؟

العوامل التي تغير أداء نصف القطر فعليًا

سلوك المادة

غالبًا ما تكون المادة هي المتغير الأكبر. لا يرتد الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس والألومنيوم بالطريقة نفسها. وحتى ضمن عائلة السبيكة نفسها، يمكن للصلادة وتفاوت سماكة الجدار أن يغيرا نتائج الثني. وإذا كانت جودة الأنبوب الوارد غير مستقرة، فلا تستطيع الماكينة تعويض ذلك بالكامل.

مقاس الأنبوب وسماكة الجدار

تؤدي الأقطار الأكبر إلى قوى تشكيل أكبر. وتكون الأنابيب رقيقة الجدار أكثر عرضة للتفلطح والتجعد. وتتطلب أنصاف أقطار خط المنتصف الضيقة مقارنةً بالقطر أدوات أفضل ودعمًا أفضل وإعدادًا أكثر دقة. وينبغي أن ترتفع التوقعات أو تنخفض تبعًا لذلك.

جودة الأدوات وتآكلها

لا يمكن لتحكم CNC أن يعوض إلى الأبد عن قوالب ثني متآكلة أو قوالب مشبك غير متطابقة جيدًا أو تموضع ماندريل غير مستقر. وعلى مدى دورات الإنتاج الطويلة، يغير تآكل الأدوات تدريجيًا ظروف التشكيل الفعلية. والورش التي تحافظ على جودة ثني مستقرة تتعامل عادةً مع صيانة الأدوات كجزء من العملية، وليس كفكرة لاحقة.

هيكل الماكينة وانضباط الإعداد

تُعد الهياكل الصلبة وأنظمة السيرفو الموثوقة وتنسيق المحاور الدقيق مهمة، وكذلك انضباط الإعداد. فالمساعدة غير الصحيحة لقالب الضغط، أو التشحيم الضعيف، أو تثبيت الظرف غير المحكم، أو عمق إدخال الأنبوب غير المتسق، كلها قد تظهر على شكل "مشكلات في نصف القطر" حتى عندما يكون السبب الجذري في مكان آخر.

كيف ينبغي للمشترين تقييم مواصفة دقة نصف القطر لآلة ثني الأنابيب CNC

أفضل نهج هو تقييم المواصفة ضمن سياقها، لا باعتبارها عبارة مبيعات مستقلة. إذا كنت تبحث عن ماكينة أو حل ثني متكامل، فاطلب أن ترتبط مناقشة التفاوتات مباشرةً بعائلة أجزاءك.

إذا كان التطبيق حساسًا، فمن المعقول طلب أجزاء تجريبية ومناقشة الأدوات وتعريف واضح لما سيُفحص أثناء القبول. فهذا يوفر الوقت لاحقًا، خاصةً إذا كان يجب أن يتكامل الأنبوب المثني مع اللحام الروبوتي أو التحميل على التركيبات أو التجميع الآلي اللاحق.

سوء الفهم الشائع الذي يسبب النزاعات

أحد الأخطاء الشائعة هو افتراض أن قابلية تكرار الماكينة وحدها تضمن قابلية استبدال الأجزاء. وهذا غير صحيح. فقابلية التكرار قيمة مهمة، ولكن إذا كانت العملية تكرر قيمة تعويضية خاطئة، فقد تكون جميع الأجزاء خاطئة بشكل متسق.

سوء فهم آخر هو التعامل مع نصف قطر الثني الاسمي باعتباره رقمًا شكليًا لا بُعدًا وظيفيًا. في التجميعات الملحومة، يمكن لانحرافات هندسية صغيرة أن تخلق فجوات في التجميع، وتفرض إعادة العمل، وتزيد التشوه أثناء اللحام. وفي منتجات الأنابيب الزخرفية أو الظاهرة، قد يكون الانحراف نفسه مرئيًا حتى لو ظل التجميع يعمل.

كما يوجد ميل إلى طلب تفاوتات شديدة الضيق قبل التأكد مما إذا كان الاستخدام اللاحق يتطلبها فعلًا. فالمبالغة في تحديد دقة الثني يمكن أن ترفع تعقيد الأدوات ووقت التجارب وتكلفة الفحص دون تحسين المنتج النهائي. ويعني الحكم الهندسي الجيد تشديد التفاوتات فقط للأبعاد التي تؤثر فعلًا في الوظيفة.

لماذا تظل خبرة المورد مهمة

لا تتحدد جودة ثني الأنابيب بالبرمجيات وحدها. فهي تنشأ من مزيج قدرات الماكينة وفهم العملية والاستعداد لمواءمة الحل مع المهمة الفعلية. وغالبًا ما تدرك الشركات التي تعمل عبر فئات مختلفة من معدات التصنيع هذا الأمر بوضوح أكبر، لأنها تفهم كيف تؤثر دقة الثني في القطع والتجهيز واللحام وإزالة النتوءات والتجميع النهائي.

تعمل شركة Wuxi Samgins International Trade Co., Ltd.، التي تأسست عام 2012 في مدينة ووشي بمقاطعة جيانغسو، في بيئة للآلات لا تكون فيها آلات ثني الأنابيب منتجات معزولة. فهي تعمل إلى جانب ماكينات القطع CNC وروبوتات اللحام وماكينات التفريز والمخارط ومعدات معالجة الصفائح وغيرها من أنظمة الإنتاج. وهذه الرؤية الأوسع مفيدة لأن المشترين نادرًا ما يشترون حل ثني بمعزل عن غيره؛ فهم يحاولون عادةً جعل عملية واحدة متوافقة مع واقع خط الإنتاج بالكامل.

وفي مشاريع التصدير، يظهر جانب عملي إضافي: الوثائق واتساق التصنيع ومتطلبات الجودة المعمول بها. عندما ينظم المورد الإنتاج والتصميم بما يتماشى مع ممارسات نظام الجودة ISO9001 وتوقعات CE في الاتحاد الأوروبي، فإن ذلك لا يحدد تفاوت الثني تلقائيًا، لكنه يشير إلى نهج أكثر تنظيمًا للتحكم في العملية والتوثيق وتسليم الماكينات. وفي مشتريات المعدات عبر الحدود، غالبًا ما يكون هذا النوع من الانضباط مهمًا بقدر أهمية المواصفة الرئيسية.

ما الذي ينبغي سؤاله قبل اعتماد ماكينة أو حل

إذا كانت دقة نصف القطر أمرًا حاسمًا، فلا تكتفِ بالسؤال: "هل تستطيع هذه الماكينة ثني الأنبوب؟" بل اسأل بدلًا من ذلك:

• ما تفاوت الجزء النهائي الذي يمكن الحفاظ عليه لهذه المادة والهندسة في ظل ظروف الإنتاج العادية؟
• كيف سيجري تعويض الارتداد المرن والتحقق منه؟
• ما الأدوات المشمولة أو الموصى بها لنصف قطر الثني هذا؟
• ما نقاط التآكل المتوقعة خلال دورات الإنتاج الأطول؟
• كيف سيُقاس القبول: اعتماد العينة أم فحص بالتركيبات أم تقرير أبعاد؟

تؤدي هذه الأسئلة عادةً إلى إجابة أكثر صراحة وفائدة من طلب ادعاء عام بالدقة.

في النهاية، فإن التوقع الصحيح لمواصفة دقة نصف القطر لآلة ثني الأنابيب CNC ليس أضيق رقم يرغب شخص ما في طباعته. بل هو مستوى التحكم الذي يمكن تكراره على أنبوبك الفعلي، وبنصف القطر الخاص بك، وتراكم تفاوتاتك، وإيقاع إنتاجك. إذا تم تحديد ذلك مبكرًا، إلى جانب الأدوات والفحص وافتراضات المواد، فستكون أكثر احتمالًا للحصول على ثنيات تعمل في أرضية الورشة، وليس على الورق فقط.

قبل المضي قدمًا في أي اختيار للماكينات، من المفيد مراجعة رسم الجزء وأبعاد التجميع الحرجة والأسواق المستهدفة وأي متطلبات اعتماد أو تسليم قد تؤثر في القبول. فعادةً ما يكون هذا هو الموضع الذي يُتخذ فيه قرار واقعي.
