Robot de soldadura automático de 7 ejes: aplicaciones, ventajas y tecnologías clave

¿Qué es unrobot de soldadura automático de 7 ejes?

Unrobot de soldadura automático de 7 ejes es un sistema de soldadura automatizado con siete ejes de movimiento controlados de forma independiente. En configuraciones prácticas, los ejes pueden combinar un brazo robótico multiarticulado, un carril lineal de desplazamiento, un posicionador giratorio de piezas de trabajo u otro eje externo controlado por servomotor. El grado adicional de libertad permite que la antorcha se aproxime a uniones complejas manteniendo un ángulo de trabajo, una dirección de desplazamiento y una distancia de separación respecto a los utillajes más adecuados.

A diferencia de una estación de soldadura fija convencional, el sistema coordina el movimiento del robot con los parámetros del arco, la alimentación de alambre, el gas de protección y, cuando es necesario, la rotación de la pieza de trabajo. Su propósito no es simplemente sustituir el movimiento manual de un soldador. Consiste en repetir una trayectoria de soldadura aprobada con velocidad y orientación controladas en lotes de componentes, incluidos conjuntos a los que no se puede acceder eficazmente desde una única posición estática del robot.

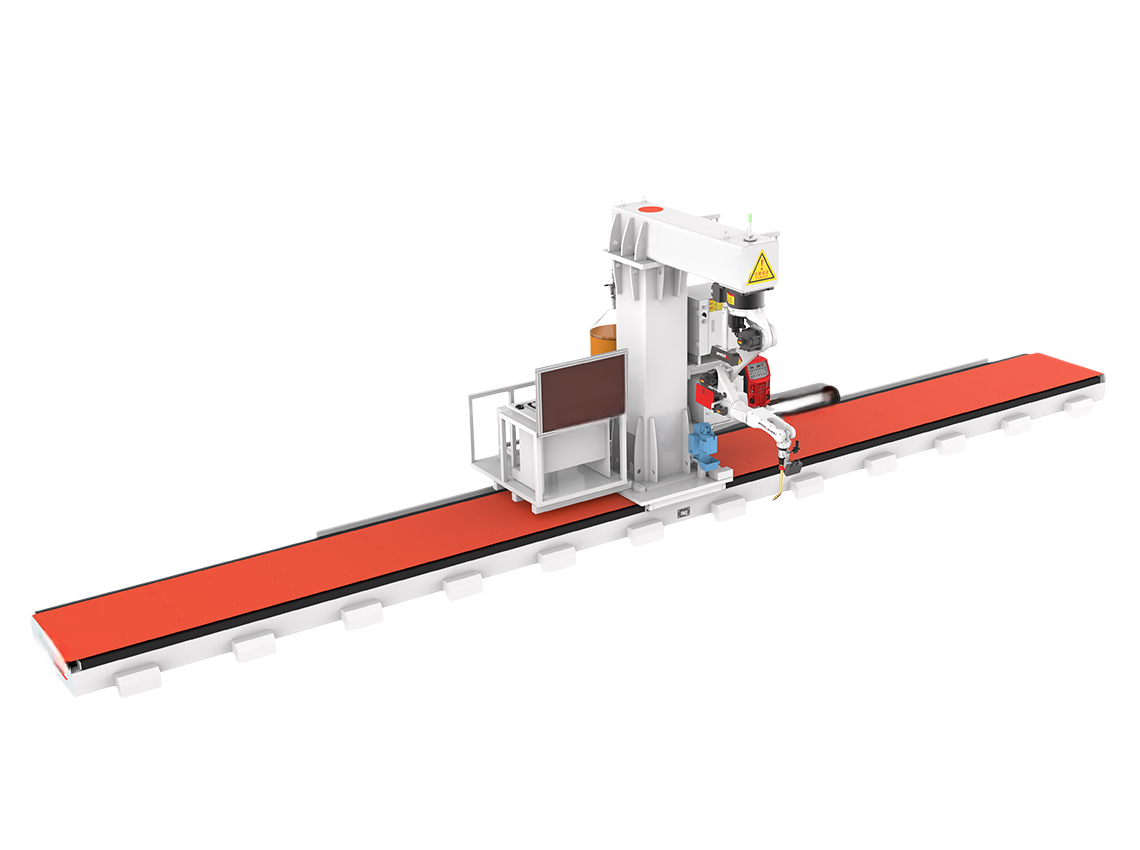

El término no define una disposición mecánica universal. Los compradores deben distinguir entre un robot articulado de siete ejes, un brazo de seis ejes montado sobre un carril de desplazamiento servoaccionado y un brazo combinado con un posicionador sincronizado. Un robot de soldadura tipo voladizo de 7 ejes es una disposición pertinente para trabajos que requieren mayor alcance o acceso alrededor de grandes conjuntos de acero. La interpretación correcta depende de la geometría de la pieza, el proceso de soldadura, la carga útil y la disposición de la celda.

Cómo funciona el sistema de soldadura

El robot de soldadura automático de 7 ejes comienza con una trayectoria de coordenadas programada o enseñada. El controlador convierte esta trayectoria en comandos de movimiento sincronizados para los ejes del robot y cualquier eje externo. Durante la soldadura, regula la velocidad de desplazamiento y envía señales coordinadas a la fuente de alimentación y al alimentador de alambre. El objetivo es preservar la relación cualificada entre el ángulo de la antorcha, la distancia entre la punta de contacto y la pieza, la longitud del arco, el aporte térmico y la posición de la unión.

La soldadura por arco metálico con gas se utiliza ampliamente para acero fabricado porque permite realizar soldaduras continuas productivas. Según el componente y la especificación, una celda también puede configurarse para soldadura por arco con alambre tubular, soldadura por arco de tungsteno con gas u otro proceso adecuado. El seguimiento de juntas, la detección por contacto, la detección basada en láser o los equipos de visión pueden considerarse cuando varía el ajuste de las piezas, pero su valor depende de la repetibilidad de los componentes y utillajes de entrada.

Una celda fiable también requiere una preparación previa rigurosa. Las piezas deben cortarse, conformarse, limpiarse, fijarse y puntearse dentro de las tolerancias acordadas. Un robot puede reproducir una trayectoria con precisión, pero no puede compensar indefinidamente separaciones de junta inconsistentes, abrazaderas sueltas, cascarilla de laminación intensa o ubicaciones inestables de los puntos de soldadura. Por lo tanto, la integración debe conectar la automatización de la soldadura con la manipulación de materiales, la sujeción de piezas, los resguardos de seguridad, la extracción de humos y los procedimientos de inspección.

Por qué es importante la automatización de siete ejes

El séptimo eje mejora la accesibilidad. En piezas de trabajo largas, profundas, curvas u obstruidas, un brazo estándar puede alcanzar un límite de articulación, perder su ángulo de antorcha preferido o requerir reposicionamiento manual. Un eje externo permite al robot desplazarse, girar la pieza o modificar su relación con la junta. Esto puede reducir los movimientos sin soldadura y hacer accesible una mayor parte de un componente en un ciclo coordinado.

Para los fabricantes, la justificación comercial más sólida suele derivarse de una producción repetitiva estable, requisitos de calidad controlados y limitaciones de capacidad de soldadura. Las trayectorias automatizadas pueden mejorar la consistencia entre turnos, reducir la dependencia de la manipulación manual repetida y proporcionar una base más clara para documentar parámetros. Los beneficios siguen siendo específicos de cada aplicación: una alta variación, bajo volumen, carga difícil o una preparación deficiente de las piezas pueden limitar la ventaja económica de la automatización.

Wuxi Samgins suministra robots de soldadura junto con manipuladores de soldadura, rotadores, posicionadores, máquinas de soldadura de costura longitudinal, equipos de soldadura de tuberías y maquinaria para la producción de estructuras de acero. Esta gama más amplia de equipos es relevante cuando un comprador necesita una solución de fabricación coordinada en lugar de un robot aislado. Los conceptos personalizados de robots de 7/9 ejes y los equipos de manipulación de servicio pesado pueden evaluarse para flujos de trabajo de fabricación de tanques, tuberías, estructuras de acero y chapa metálica.

Quién utiliza estas celdas de soldadura robótica

Los usuarios típicos incluyen fabricantes de recipientes relacionados con presión, tanques de almacenamiento, prefabricados de tuberías, elementos de acero estructural, bastidores de maquinaria de construcción, equipos de transporte y conjuntos repetitivos de chapa metálica. Los mejores candidatos cuentan con familias de juntas recurrentes y suficiente volumen para justificar el desarrollo de utillajes, la programación, la validación y la formación de operadores. Una celda robótica es especialmente útil cuando el acceso a las juntas, la apariencia uniforme del cordón o el control del programa de soldadura resultan difíciles de mantener manualmente.

Los equipos de ingeniería, los responsables de producción, el personal de calidad y los departamentos de mantenimiento deben participar en la decisión de compra. Ingeniería define los requisitos de las juntas y el acceso permitido. Producción evalúa el rendimiento y el flujo de materiales. Calidad determina las necesidades de inspección y trazabilidad. Mantenimiento evalúa el acceso para servicio, los repuestos, los suministros y la competencia de los operadores. Compras debe comparar las propuestas según el tiempo de ciclo utilizable, los utillajes incluidos, el alcance del soporte técnico y los criterios de aceptación, en lugar de basarse únicamente en el precio del robot.

Los proyectos internacionales también pueden requerir alineación con códigos de fabricación específicos del cliente. Wuxi Samgins declara que su equipo cuenta con más de 10 años de experiencia en exportación y familiaridad con ASME, API y otros códigos industriales locales. Esta experiencia puede respaldar las primeras conversaciones técnicas, pero el comprador sigue siendo responsable de confirmar el procedimiento de soldadura aplicable, el plan de inspección, los requisitos de seguridad y las obligaciones de código específicas del proyecto con partes cualificadas.

Aplicaciones y normas industriales

En la fabricación de tanques, un robot de soldadura de 7 ejes automático puede abordar costuras longitudinales, costuras circunferenciales, boquillas, soportes y detalles de refuerzo cuando se combina con rotadores o posicionadores adecuados. En la producción de acero estructural, puede respaldar soldaduras de filete repetitivas en conjuntos de vigas, soportes, columnas y elementos ensamblados. En trabajos de tuberías, la solución preferida depende del diámetro de la tubería, el espesor de pared, el tipo de junta, el material y de si debe moverse la tubería o la antorcha.

La instalación debe diseñarse como un sistema de seguridad completo. Normalmente, esto incluye acceso protegido, enclavamientos con clasificación de seguridad, circuitos de parada de emergencia, evaluación de riesgos, carga controlada de piezas de trabajo y una gestión adecuada de los humos de soldadura. Para los mercados de exportación, la documentación de la máquina y las obligaciones de conformidad varían según el destino. Wuxi Samgins informa que sus máquinas cumplen con su sistema de calidad ISO9001 y las directivas de Maquinaria y LVD CE de la UE; los compradores deben verificar los documentos y el alcance aplicables a la configuración cotizada.

Los clientes mencionados, entre ellos URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Zein Steel Industries Co. LLC, BatysMunaiGazZhabdyktary LLP y Lincoln Electric-MENA, indican experiencia en el servicio a diversos mercados industriales internacionales. Estas referencias deben tratarse como puntos de partida para la debida diligencia, no como sustituto de una revisión específica del proyecto. Solicite ejemplos de piezas comparables, supuestos de ciclo propuestos, planos de disposición, criterios de aceptación en fábrica y una matriz clara de responsabilidades.

Cómo seleccionar e implementar el sistema adecuado

La selección comienza con piezas representativas, no con un número genérico de ejes. Proporcione planos, grados de material, rangos de espesor, preparaciones de junta, longitudes de soldadura, producción objetivo, posiciones de soldadura, resultados de inspección actuales y mezcla de productos prevista. Defina qué debe ser automático: carga, sujeción, punteado, localización de costuras, pasada de raíz, pasadas de relleno, descarga, marcado o captura de datos. Esta información determina si es adecuado un robot de voladizo, un pórtico, un manipulador, un posicionador o una máquina de costura dedicada.

Evalúe las envolventes de alcance y las interferencias en una disposición simulada o revisada. Verifique el acceso de la antorcha a cada junta requerida, el tendido de cables, las zonas de colisión, el centro de gravedad de la pieza, la carga útil del posicionador, la carga del suelo y el acceso para mantenimiento. El robot debe mantener una cinemática aceptable a lo largo de la trayectoria de soldadura real, no solo alcanzar el punto inicial. Los utillajes necesitan suficiente rigidez para sujetar las piezas de manera repetible, permitiendo al mismo tiempo una carga rápida y un ajuste realista de tolerancias.

Una implementación sólida avanza mediante revisión de diseño, aprobación de utillajes, fabricación de equipos, pruebas en seco, pruebas de soldadura, aceptación en fábrica, envío, instalación en sitio, puesta en marcha y formación de operadores. Wuxi Samgins hace hincapié en el diseño, la fabricación, las ventas, el servicio posventa y el soporte técnico como parte de su enfoque de servicio. Su uso de componentes hidráulicos, servo y CNC importados de marcas mundialmente reconocidas tiene como objetivo respaldar la precisión y la vida útil; los compradores deben solicitar la lista exacta de componentes, las condiciones de garantía, la recomendación de repuestos y los entregables de puesta en marcha.

Coste total de propiedad y retorno de la inversión

El precio de compra es solo una parte del coste total de propiedad. El presupuesto debe incluir el robot y el controlador, la fuente de alimentación de soldadura, el equipo de ejes externos, los utillajes, el cerramiento de seguridad, la extracción, la instalación eléctrica, la programación, la puesta en marcha, la formación, el transporte, los repuestos y el mantenimiento planificado. Una cotización inicial más baja puede resultar menos competitiva cuando excluye utillajes, mano de obra de integración, pruebas de aceptación, documentación o requisitos de soporte local.

El ROI debe modelarse utilizando datos de referencia medidos. Compare el contenido de mano de obra manual y automatizada, el tiempo de arco encendido, el tiempo de cambio, la deposición y el uso de consumibles, la reprocesación, los desperdicios, el rendimiento, las horas extra y la demanda de capacidad. Incluya la utilización esperada en lugar de asumir un funcionamiento continuo. El modelo financiero también debe considerar la mezcla de productos y el tiempo necesario para programar piezas nuevas. Una celda con carga rápida y utillajes fiables puede generar un mejor retorno que otra con una velocidad de soldadura teóricamente mayor.

El mantenimiento preventivo protege tanto la producción como la calidad de la soldadura. Las comprobaciones diarias suelen cubrir los consumibles de la antorcha, la alimentación de alambre, el flujo de gas, el estado de los cables, la limpieza de los utillajes y los dispositivos de seguridad. El trabajo programado debe abordar la lubricación, las comprobaciones de calibración cuando sean necesarias, el estado de las cajas de engranajes, las alarmas de los ejes, las copias de seguridad del software y los componentes de desgaste. Mantenga los programas de soldadura, los rangos de parámetros aprobados, los registros de inspección y un plan de repuestos para que los cambios sean trazables y las paradas no planificadas sean más fáciles de gestionar.

Tendencias futuras en la soldadura robótica

Los futuros proyectos de robots de soldadura automáticos de 7 ejes combinarán cada vez más el control de movimiento con una mejor detección, recopilación de datos de producción, programación fuera de línea y monitorización adaptativa del proceso. Estas herramientas pueden acortar la preparación para familias de piezas conocidas y ayudar a identificar desviaciones en el ajuste o las condiciones de soldadura. Su valor práctico depende de la calidad de los datos, utillajes robustos, un control disciplinado de los cambios y técnicos capaces de interpretar alarmas y validar cambios de proceso.

Las celdas de fabricación flexibles también son cada vez más importantes a medida que los fabricantes gestionan lotes más pequeños y gamas de productos más amplias. Los posicionadores modulares, los utillajes de cambio rápido, los ejes de desplazamiento coordinados y las bibliotecas de software pueden hacer que una celda sea más adaptable. Sin embargo, la flexibilidad debe equilibrarse con la complejidad innecesaria. Una máquina dedicada de soldadura de costura longitudinal puede seguir siendo la opción más sólida para una familia de productos limitada y de gran volumen, mientras que un sistema de siete ejes puede ser mejor para geometrías variadas.

Para los compradores, la estrategia más duradera consiste en especificar el robot de soldadura automático de 7 ejes en función de piezas verificadas, requisitos de soldadura cualificados y una vía de expansión realista. Solicite una propuesta técnica que indique la carga útil, el alcance, la sincronización de ejes externos, el proceso de soldadura, las protecciones, los supuestos de utillaje, las normas de aceptación, la documentación, la formación, la garantía y los límites del soporte. Esto permite una comparación significativa entre proveedores y ayuda a convertir la inversión en automatización en una capacidad de producción controlada.
