شرح روبوت لحام أوتوماتيكي بـ7 محاور: التطبيقات والمزايا والتقنيات الرئيسية

ما هو روبوت اللحام الأوتوماتيكي ذو 7 محاور

إن روبوت اللحام الأوتوماتيكي ذو 7 محاور هو نظام لحام آلي مزود بسبعة محاور حركة يتم التحكم فيها بشكل مستقل. في التكوينات العملية، قد تجمع المحاور بين ذراع روبوت متعدد المفاصل، ومسار حركة خطي، وموضع دوار لقطعة العمل، أو محور خارجي آخر يتحكم فيه مؤازر. تتيح درجة الحرية الإضافية للشعلة الاقتراب من الوصلات المعقدة مع الحفاظ على زاوية عمل واتجاه حركة وخلوص أكثر ملاءمة من التجهيزات.

على عكس محطة اللحام الثابتة التقليدية، ينسق النظام حركة الروبوت مع معلمات القوس، وتغذية السلك، وغاز الحماية، وعند الحاجة، دوران قطعة العمل. ولا يقتصر هدفه على استبدال حركة يد اللحام. بل يهدف إلى تكرار مسار لحام معتمد بسرعة واتجاه مضبوطين عبر دفعات من المكونات، بما في ذلك التجميعات التي لا يمكن الوصول إليها بكفاءة من موضع روبوت ثابت واحد.

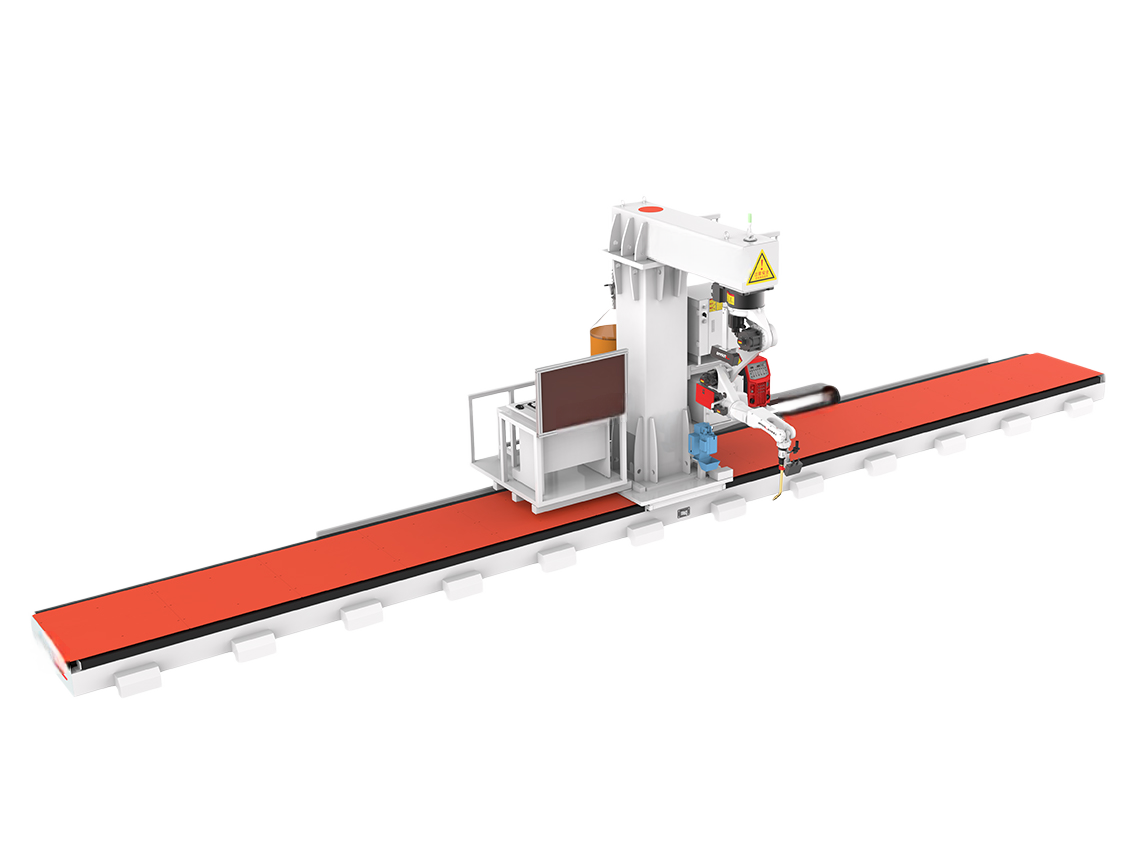

لا يحدد المصطلح تخطيطًا ميكانيكيًا موحدًا واحدًا. يجب على المشترين التمييز بين روبوت مفصلي بسبعة محاور، وذراع بستة محاور مثبت على سكة حركة مؤازرة، وذراع مقترن بموضع متزامن. ويُعد روبوت اللحام الكابولي ذو 7 محاور أحد الترتيبات المناسبة للأعمال التي تتطلب مدى وصول ممتدًا أو وصولًا حول التجميعات الفولاذية الكبيرة. ويعتمد التفسير الصحيح على هندسة القطعة وعملية اللحام والحمولة وتخطيط الخلية.

كيفية عمل نظام اللحام

يبدأ روبوت اللحام الأوتوماتيكي ذو 7 محاور بمسار إحداثيات مبرمج أو مُعلَّم. ويحوّل المتحكم هذا المسار إلى أوامر حركة متزامنة لمحاور الروبوت وأي محاور خارجية. أثناء اللحام، ينظم سرعة الحركة ويرسل إشارات منسقة إلى مصدر الطاقة ومغذي السلك. والهدف هو الحفاظ على العلاقة المؤهلة بين زاوية الشعلة، والمسافة بين طرف التلامس وقطعة العمل، وطول القوس، ومدخلات الحرارة، وموضع الوصلة.

يُستخدم لحام القوس المعدني بالغاز على نطاق واسع في تصنيع الفولاذ لأنه يدعم لحامات مستمرة منتجة. ووفقًا للمكون والمواصفة، يمكن أيضًا تهيئة الخلية للحام القوس بالسلك المحشو بالتدفق، أو لحام القوس بالتنغستن والغاز، أو عملية مناسبة أخرى. ويمكن النظر في تتبع الوصلة، أو الاستشعار باللمس عبر السلك، أو الاستشعار بالليزر، أو معدات الرؤية عندما يختلف تجميع الأجزاء، لكن قيمتها تعتمد على قابلية تكرار المكونات والتجهيزات الواردة.

تتطلب الخلية الموثوقة أيضًا إعدادًا منضبطًا في المراحل السابقة. يجب قطع الأجزاء وتشكيلها وتنظيفها وتثبيتها ولحامها نقطيًا ضمن التفاوتات المتفق عليها. يستطيع الروبوت إعادة إنتاج مسار بدقة، لكنه لا يستطيع التعويض إلى ما لا نهاية عن فجوات الوصلات غير المتسقة، أو المشابك غير المحكمة، أو القشور الدرفلية الكثيفة، أو مواقع اللحام النقطي غير المستقرة. لذلك، ينبغي أن يربط التكامل أتمتة اللحام بمناولة المواد، وتثبيت قطع العمل، وحواجز السلامة، واستخراج الأبخرة، وإجراءات الفحص.

أهمية أتمتة السبعة محاور

يحسن المحور السابع قابلية الوصول. ففي قطع العمل الطويلة أو العميقة أو المنحنية أو المعوقة، قد يواجه الذراع القياسي حدًا للمفصل، أو يفقد زاوية الشعلة المفضلة، أو يتطلب إعادة تموضع يدويًا. يتيح المحور الخارجي للروبوت التحرك أو تدوير القطعة أو تغيير علاقته بالوصلة. ويمكن أن يقلل ذلك من الحركات غير المتعلقة باللحام ويجعل جزءًا أكبر من المكون متاحًا ضمن دورة منسقة واحدة.

بالنسبة للمصنعين، تأتي أقوى جدوى تجارية عادةً من الإنتاج المتكرر المستقر، ومتطلبات الجودة المضبوطة، وقيود طاقة اللحام الإنتاجية. يمكن للمسارات الآلية تحسين الاتساق بين الورديات، وتقليل الاعتماد على المناولة اليدوية المتكررة، وتوفير أساس أوضح لتوثيق المعلمات. وتظل الفوائد خاصة بكل تطبيق: فالتباين العالي، والحجم المنخفض، والتحميل الصعب، أو الإعداد الضعيف للأجزاء قد يحد من الميزة الاقتصادية للأتمتة.

توفر Wuxi Samgins روبوتات اللحام إلى جانب مناولات اللحام، والدوارات، والمواضع، وآلات لحام الوصلات الطولية، ومعدات لحام الأنابيب، وآلات إنتاج الهياكل الفولاذية. ويكون هذا النطاق الأوسع من المعدات ذا صلة عندما يحتاج المشتري إلى حل تصنيع منسق بدلًا من روبوت منفصل. يمكن تقييم مفاهيم الروبوتات المخصصة ذات 7/9 محاور ومعدات المناولة للخدمة الشاقة وفقًا لسير عمل تصنيع الخزانات وخطوط الأنابيب والهياكل الفولاذية والصفائح المعدنية.

من يستخدم خلايا اللحام الروبوتية هذه

يشمل المستخدمون النموذجيون المصنّعين الذين ينتجون أوعية مرتبطة بالضغط، وخزانات تخزين، وبكرات أنابيب، وأعضاء فولاذية إنشائية، وهياكل آلات البناء، ومعدات النقل، وتجميعات الصفائح المعدنية المتكررة. وأفضل المرشحين هم الذين لديهم عائلات وصلات متكررة وحجم كافٍ يبرر تطوير التجهيزات والبرمجة والتحقق وتدريب المشغلين. تكون خلية الروبوت مفيدة بشكل خاص عندما يصعب الحفاظ يدويًا على الوصول إلى الوصلات أو المظهر المتسق لخرز اللحام أو التحكم في جدول اللحام.

ينبغي أن تشارك فرق الهندسة ومديرو الإنتاج وموظفو الجودة وأقسام الصيانة في قرار الشراء. تحدد الهندسة متطلبات الوصلات وإمكانية الوصول المسموح بها. ويقيّم الإنتاج الإنتاجية وتدفق المواد. وتحدد الجودة احتياجات الفحص وإمكانية التتبع. وتقيّم الصيانة سهولة الوصول للخدمة وقطع الغيار والمرافق وكفاءة المشغلين. وينبغي للمشتريات مقارنة العروض بناءً على زمن الدورة القابل للاستخدام، والأدوات المشمولة، ونطاق الدعم الفني، ومعايير القبول بدلًا من سعر الروبوت وحده.

قد تتطلب المشاريع الدولية أيضًا التوافق مع قوانين التصنيع الخاصة بالعملاء. تفيد Wuxi Samgins بأن فريقها يمتلك أكثر من 10 سنوات من خبرة التصدير ومعرفة بـ ASME وAPI وغيرها من قوانين الصناعة المحلية. ويمكن لهذه الخبرة دعم المناقشة التقنية المبكرة، لكن المشتري يظل مسؤولًا عن تأكيد إجراء اللحام المعمول به، وخطة الفحص، ومتطلبات السلامة، والتزامات القوانين الخاصة بالمشروع مع الأطراف المؤهلة.

التطبيقات ومعايير الصناعة

في تصنيع الخزانات، يمكن لروبوت لحام أوتوماتيكي ذو 7 محاور معالجة الوصلات الطولية، والوصـلات المحيطية، والفوهات، والدعامات، وتفاصيل التقوية عند اقترانه بدوارات أو مواضع مناسبة. وفي إنتاج الهياكل الفولاذية، يمكنه دعم لحامات الزاوية المتكررة على تجميعات العوارض، والحوامل، والأعمدة، والأعضاء المركبة. وفي أعمال الأنابيب، يعتمد الحل المفضل على قطر الأنبوب، وسماكة الجدار، ونوع الوصلة، والمادة، وما إذا كان ينبغي تحريك الأنبوب أو الشعلة.

يجب تصميم التركيب كنظام سلامة متكامل. ويشمل ذلك عادةً وصولًا محميًا، وتشابكات مصنفة للسلامة، ودوائر إيقاف طارئ، وتقييم المخاطر، وتحميلًا مضبوطًا لقطعة العمل، وإدارة مناسبة لأبخرة اللحام. وبالنسبة لأسواق التصدير، تختلف وثائق الآلة والتزامات المطابقة باختلاف الوجهة. تفيد Wuxi Samgins بأن آلاتها تمتثل لنظام الجودة ISO9001 الخاص بها ولتوجيهات الآلات وLVD الخاصة بعلامة CE في الاتحاد الأوروبي؛ وينبغي للمشترين التحقق من الوثائق والنطاق المنطبقين على التكوين المدرج في عرض الأسعار.

يشير العملاء المذكورون، بما في ذلك URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وZein Steel Industries Co. LLC وBatysMunaiGazZhabdyktary LLP وLincoln Electric-MENA، إلى خبرة في خدمة أسواق صناعية دولية متنوعة. وينبغي التعامل مع هذه المراجع كنقاط بداية للعناية الواجبة، لا كبديل للمراجعة الخاصة بالمشروع. اطلب أمثلة لأجزاء مماثلة، وافتراضات الدورة المقترحة، ورسومات التخطيط، ومعايير القبول بالمصنع، ومصفوفة مسؤوليات واضحة.

كيفية اختيار وتنفيذ النظام المناسب

يبدأ الاختيار بأجزاء تمثيلية، لا بعدد محاور عام. قدّم الرسومات، ودرجات المواد، ونطاقات السماكة، وتجهيزات الوصلات، وأطوال اللحام، والإنتاج المستهدف، وأوضاع اللحام، ونتائج الفحص الحالية، ومزيج المنتجات المتوقع. حدّد ما يجب أن يكون آليًا: التحميل، أو التثبيت، أو اللحام النقطي، أو تحديد الوصلة، أو تمريرة الجذر، أو تمريرات الملء، أو التفريغ، أو الوسم، أو التقاط البيانات. تحدد هذه المعلومات ما إذا كان روبوت كابولي أو جسر علوي أو مناولة أو موضع أو آلة وصلات مخصصة مناسبًا.

قيّم نطاقات الوصول والتداخل في تخطيط محاكى أو خاضع للمراجعة. تحقق من وصول الشعلة إلى كل وصلة مطلوبة، وتوجيه الكابلات، ومناطق التصادم، ومركز ثقل القطعة، وحمولة الموضع، وحمل الأرضية، وسهولة الوصول للصيانة. ينبغي أن يحتفظ الروبوت بحركية مقبولة عبر مسار اللحام الفعلي، لا أن يصل فقط إلى نقطة البداية. تحتاج التجهيزات إلى صلابة كافية لتثبيت الأجزاء بصورة قابلة للتكرار مع السماح بتحميل سريع وضبط واقعي للتفاوتات.

يمر التنفيذ السليم بمراجعة التصميم، واعتماد التجهيزات، وتصنيع المعدات، واختبار التشغيل الجاف، وتجارب اللحام، والقبول بالمصنع، والشحن، والتركيب في الموقع، والتشغيل التجريبي، وتدريب المشغلين. تؤكد Wuxi Samgins التصميم والتصنيع والمبيعات وما بعد البيع والدعم الفني كجزء من نهجها في الخدمة. ويهدف استخدامها لمكونات هيدروليكية ومؤازرة وCNC مستوردة ذات شهرة عالمية إلى دعم الدقة وعمر الخدمة؛ وينبغي للمشترين طلب قائمة المكونات الدقيقة، وشروط الضمان، وتوصية قطع الغيار، ومخرجات التشغيل التجريبي.

التكلفة الإجمالية للملكية والعائد على الاستثمار

سعر الشراء ليس سوى جزء واحد من التكلفة الإجمالية للملكية. ينبغي أن تشمل الميزانية الروبوت والمتحكم، ومصدر طاقة اللحام، ومعدات المحور الخارجي، والتجهيزات، وحاوية السلامة، والاستخراج، والتركيب الكهربائي، والبرمجة، والتشغيل التجريبي، والتدريب، والشحن، وقطع الغيار، والصيانة المخططة. قد يصبح عرض السعر الأولي الأقل تنافسية عندما يستثني الأدوات، أو عمالة التكامل، أو اختبار القبول، أو الوثائق، أو متطلبات الدعم المحلي.

ينبغي نمذجة العائد على الاستثمار باستخدام بيانات خط أساس مقاسة. قارن بين محتوى العمالة اليدوية والآلية، وزمن تشغيل القوس، وزمن التغيير، والترسيب واستخدام المواد الاستهلاكية، وإعادة العمل، والخردة، والإنتاجية، والعمل الإضافي، والطلب على الطاقة الإنتاجية. ضمّن معدل الاستخدام المتوقع بدلًا من افتراض التشغيل المستمر. وينبغي أن يأخذ النموذج المالي في الحسبان أيضًا مزيج المنتجات والوقت المطلوب لبرمجة الأجزاء الجديدة. يمكن لخلية ذات تحميل سريع وتجهيزات موثوقة أن تحقق عائدًا أفضل من خلية ذات سرعة لحام أسرع نظريًا.

تحمي الصيانة الوقائية كلاً من الإنتاج وجودة اللحام. تغطي الفحوصات اليومية عادةً المواد الاستهلاكية للشعلة، وتغذية السلك، وتدفق الغاز، وحالة الكابلات، ونظافة التجهيزات، وأجهزة السلامة. ينبغي أن تعالج الأعمال المجدولة التشحيم، وفحوصات المعايرة عند الحاجة، وحالة علبة التروس، وإنذارات المحاور، والنسخ الاحتياطية للبرامج، ومكونات التآكل. احتفظ ببرامج اللحام، ونطاقات المعلمات المعتمدة، وسجلات الفحص، وخطة قطع الغيار بحيث تكون التغييرات قابلة للتتبع ويسهل إدارة وقت التوقف غير المخطط له.

الاتجاهات المستقبلية في اللحام الروبوتي

ستجمع مشاريع روبوتات اللحام الأوتوماتيكية ذات 7 محاور مستقبلًا بشكل متزايد بين التحكم في الحركة والاستشعار الأفضل، وجمع بيانات الإنتاج، والبرمجة خارج الخط، ومراقبة العمليات التكيفية. يمكن لهذه الأدوات تقصير الإعداد لعائلات الأجزاء المعروفة والمساعدة في تحديد الانحراف في التجميع أو ظروف اللحام. وتعتمد قيمتها العملية على جودة البيانات، والتجهيزات المتينة، والتحكم المنضبط في التغييرات، والفنيين القادرين على تفسير الإنذارات والتحقق من تغييرات العمليات.

كما تزداد أهمية خلايا التصنيع المرنة مع إدارة المصنّعين لأحجام دفعات أصغر ونطاقات منتجات أوسع. يمكن للمواضع المعيارية، والتجهيزات سريعة التغيير، ومحاور الحركة المنسقة، ومكتبات البرمجيات أن تجعل الخلية أكثر قابلية للتكيف. ومع ذلك، ينبغي موازنة المرونة مقابل التعقيد غير الضروري. قد تظل آلة لحام الوصلات الطولية المخصصة الخيار الأقوى لعائلة منتجات ضيقة وعالية الحجم، بينما قد يكون نظام السبعة محاور أفضل للهندسات المتنوعة.

بالنسبة للمشترين، تتمثل الاستراتيجية الأكثر استدامة في تحديد مواصفات روبوت اللحام الأوتوماتيكي ذو 7 محاور استنادًا إلى أجزاء تم التحقق منها، ومتطلبات لحام مؤهلة، ومسار توسع واقعي. اطلب عرضًا فنيًا يوضح الحمولة، ومدى الوصول، وتزامن المحاور الخارجية، وعملية اللحام، ووسائل الحماية، وافتراضات التجهيزات، ومعايير القبول، والوثائق، والتدريب، والضمان، وحدود الدعم. يتيح ذلك مقارنة ذات معنى بين الموردين ويساعد في تحويل الاستثمار في الأتمتة إلى قدرة إنتاجية مضبوطة.
