Cizalla hidráulica CNC de viga oscilante explicada: principios clave de funcionamiento, aplicaciones y aspectos esenciales para la selección

Qué es una cizalla hidráulica CNC de viga oscilante

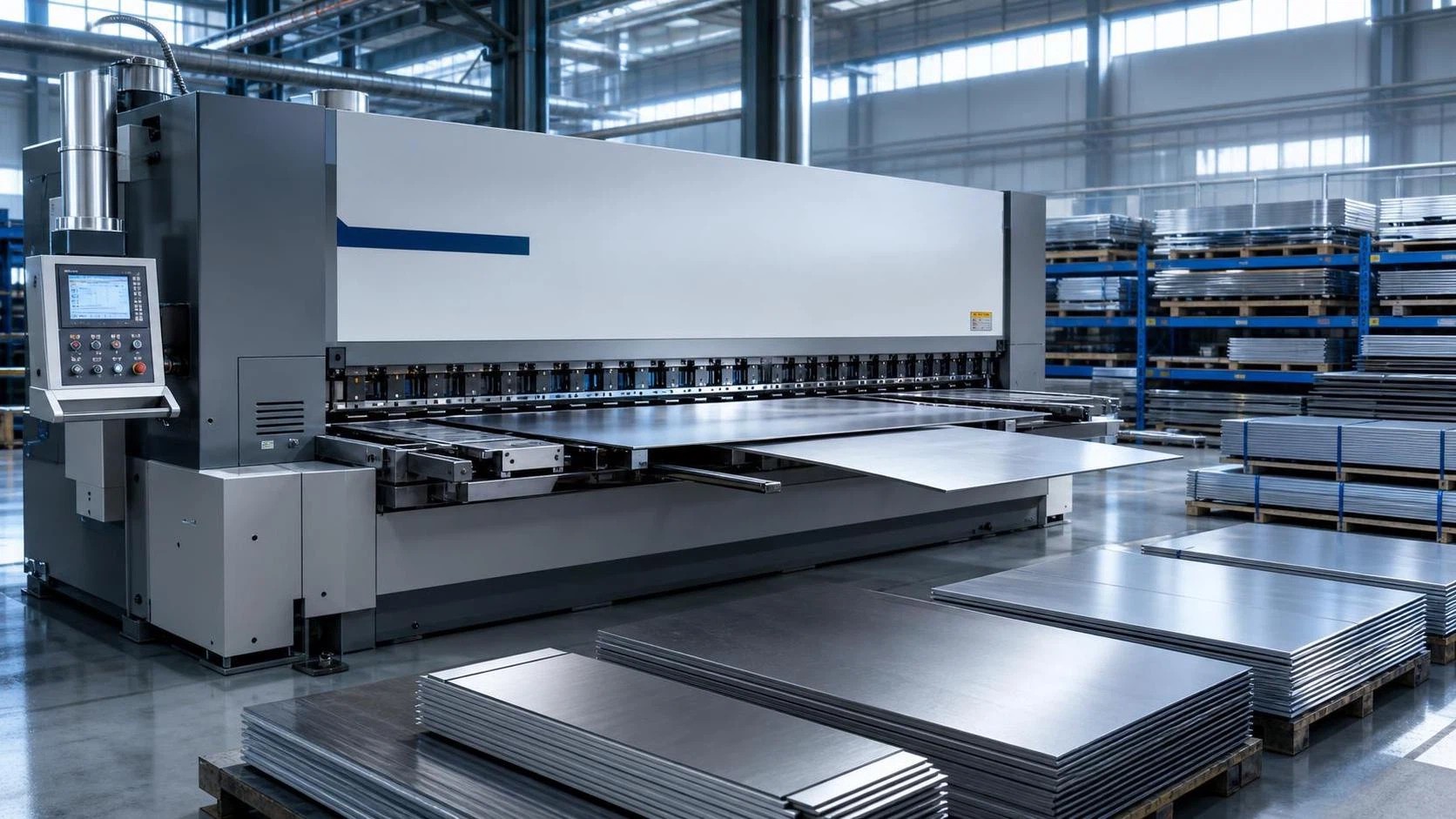

Una cizalla hidráulica CNC de viga oscilante es una máquina de corte de placas y chapas diseñada para realizar cortes en línea recta mediante el movimiento de la cuchilla superior en un arco alrededor de un punto de pivote. Los cilindros hidráulicos proporcionan la fuerza de corte, mientras que el sistema CNC controla funciones críticas como el posicionamiento del tope trasero, el ajuste de carrera, el número de cortes y el almacenamiento de programas. En el uso práctico en fábrica, se valora por su rendimiento estable, configuración rápida y una estructura más fácil de mantener que muchos sistemas de corte más complejos.

Esta máquina se utiliza ampliamente en talleres de fabricación metálica que procesan acero al carbono, acero inoxidable, aluminio y materiales similares dentro del espesor nominal y la resistencia a la tracción de la máquina. Se selecciona habitualmente para el corte de paneles en bruto, piezas de armarios, secciones de conductos, placas estructurales, cubiertas de máquinas y muchos otros componentes rectangulares o en tiras que requieren una calidad de borde uniforme antes del plegado, la soldadura o el montaje.

El término CNC en una cizalla hidráulica CNC de viga oscilante no significa que la máquina realice cortes de forma libre como los equipos láser o de plasma. En cambio, significa que los elementos de movimiento clave se controlan digitalmente para garantizar la repetibilidad. Los operadores pueden almacenar dimensiones, secuenciar trabajos por lotes y reducir los errores de posicionamiento manual. Esto es importante en la producción B2B porque la consistencia entre turnos y entre distintos operadores suele tener un impacto financiero mayor que la velocidad máxima de corte por sí sola.

Desde la perspectiva de las normas industriales, los compradores suelen evaluar el material de las cuchillas, la rigidez del bastidor, la estabilidad hidráulica, la repetibilidad del tope trasero, la seguridad eléctrica y el cumplimiento de los requisitos comunes de calidad y maquinaria en el mercado de destino. Wuxi Samgins posiciona este tipo de equipo dentro de una cartera más amplia de maquinaria para metalurgia, lo que resulta útil para compradores que desean equipos de cizallado, plegado, taladrado, soldadura y corte de una única base de suministro coordinada.

Cómo el principio de funcionamiento respalda la producción

La acción de corte de una cizalla hidráulica CNC de viga oscilante comienza cuando la chapa se alinea contra los soportes frontales y se posiciona mediante el tope trasero. El sistema de sujeción asegura la pieza de trabajo para reducir su elevación o movimiento durante el corte. Una vez iniciado el ciclo, la presión hidráulica impulsa la cuchilla superior hacia abajo siguiendo una trayectoria oscilante con respecto a la cuchilla inferior fija. El material se separa mediante la fuerza de cizallamiento generada entre las dos cuchillas.

La holgura de las cuchillas es una variable técnica clave. Si la holgura es demasiado pequeña, aumenta el desgaste de las cuchillas y puede incrementarse el riesgo de rebabas en algunos materiales. Si es demasiado grande, el borde de corte puede deteriorarse y la deformación puede hacerse más visible. Una cizalla hidráulica CNC de viga oscilante bien configurada permite a los operadores adaptar la holgura, la longitud de carrera y la secuencia de corte al espesor y grado del material, lo que ayuda a proteger tanto la vida útil de las cuchillas como la calidad de las piezas.

El control CNC mejora la disciplina del proceso. En lugar de depender por completo del ajuste mediante volante y de la memoria del operador, la máquina puede repetir las distancias del tope trasero y los pasos de corte con mayor precisión durante largas series de producción. Para la producción por lotes, esto reduce el tiempo de medición entre cortes y disminuye la posibilidad de desviaciones dimensionales. En muchas fábricas, aquí es donde una cizalla CNC aporta valor: no sustituyendo toda la inspección posterior, sino haciendo que el proceso sea más predecible y menos dependiente de los hábitos individuales.

Los sistemas de accionamiento hidráulico también contribuyen al atractivo de la máquina. En comparación con las cizallas puramente mecánicas, los sistemas hidráulicos suelen ofrecer un movimiento más suave, un comportamiento de fuerza ajustable y un funcionamiento fiable con diversos espesores de placa. Cuando los componentes hidráulicos, servo y CNC clave proceden de marcas importadas reconocidas, como destaca Wuxi Samgins, los compradores suelen obtener una mejor estabilidad a largo plazo, una planificación más sencilla de repuestos y mayor confianza en el funcionamiento continuo.

Tipos principales y dónde encaja la viga oscilante

Dentro de la categoría de cizallado de chapa, los compradores suelen comparar cizallas manuales, cizallas mecánicas, cizallas hidráulicas de viga oscilante y cizallas hidráulicas tipo guillotina. Los equipos manuales y mecánicos simples pueden ser suficientes para tareas de bajo volumen o chapa delgada, pero rara vez son la opción preferida cuando se necesita alta repetibilidad, mejor ergonomía del operador y posicionamiento programable. Los sistemas hidráulicos se vuelven más atractivos a medida que aumentan los requisitos de espesor, anchura y disciplina de producción.

Una cizalla hidráulica CNC de viga oscilante se elige a menudo por su equilibrio práctico entre coste, facilidad de uso y rendimiento. Con frecuencia se considera más fácil de operar y mantener que alternativas más avanzadas, al tiempo que ofrece una alta productividad para el corte estándar de placas. Para muchas empresas de fabricación general, esto la convierte en una inversión inicial sensata en cizallado CNC, especialmente cuando la mezcla de producción incluye piezas rectangulares repetidas en lugar de trabajos de placa pesada muy variados.

Las cizallas tipo guillotina, en comparación, mueven la cuchilla superior en una trayectoria más vertical y suelen preferirse para aplicaciones que exigen un control más estricto de determinados factores de borde y geometría, especialmente en materiales más gruesos o exigentes. Esto no hace que un diseño sea universalmente mejor que otro. La decisión depende del rango de materiales, las expectativas de tolerancia, la geometría de las piezas, el volumen diario, la capacidad de mantenimiento y el presupuesto. Un comprador que compare máquinas únicamente por la capacidad nominal de espesor puede pasar por alto las diferencias operativas reales.

En una línea de producción más amplia, una cizalla hidráulica CNC de viga oscilante suele trabajar antes de plegadoras, estaciones de soldadura, fresadoras de bordes, equipos de desbarbado o máquinas curvadoras. Como Wuxi Samgins suministra cizallas junto con plegadoras CNC, máquinas curvadoras, sistemas de soldadura, máquinas de taladrado y máquinas de corte, la empresa puede apoyar a los compradores que están construyendo un flujo de trabajo de fabricación integrado en lugar de adquirir máquinas aisladas que después puedan ser más difíciles de coordinar.

Quién la utiliza y por qué es importante

Los usuarios típicos de una cizalla hidráulica CNC de viga oscilante incluyen fabricantes de chapa metálica, fabricantes de estructuras de acero, productores de envolventes y armarios, talleres de conductos HVAC, fábricas de equipos agrícolas, fabricantes de carrocerías de transporte y talleres dedicados al mantenimiento industrial general. En estos entornos, el corte recto sigue siendo una operación de alta frecuencia, e incluso pequeñas mejoras en la velocidad de configuración o la consistencia dimensional pueden mejorar la producción durante todo un turno.

La máquina es especialmente adecuada para compradores cuyas piezas siguen dimensiones repetibles y cuyos planes de producción incluyen cantidades de lote medias o altas. Si los operadores cortan repetidamente tiras, piezas en bruto, paneles laterales, cartelas, placas de refuerzo y perfiles similares, la función CNC del tope trasero adquiere importancia comercial. Acorta el tiempo sin corte y reduce los desperdicios causados por topes manuales incorrectos.

En el sector de maquinaria de fabricación y procesamiento, la importancia de una cizalla hidráulica CNC de viga oscilante no se limita al corte en sí. La precisión de la primera pieza en bruto influye en los ángulos de plegado posteriores, el ajuste para soldadura, la eficiencia del montaje y la calidad visual final. Un cizallado deficiente puede generar rebabas, desajustes dimensionales y retrabajos que posteriormente aparecen en las estaciones de plegado, soldadura o pintura. Por ello, los compradores experimentados evalúan la máquina como parte de toda la cadena de proceso y no como un elemento de coste independiente.

Wuxi Samgins cuenta con una amplia gama de equipos que abarca manipuladores de soldadura, rotadores de soldadura, líneas de vigas H, máquinas de corte por láser de fibra, plegadoras, máquinas curvadoras, máquinas de taladrado y cizallas. Para un comprador B2B, esto es importante porque muchos proyectos combinan preparación de placas, fabricación estructural y automatización de soldadura. Un proveedor familiarizado con estos procesos adyacentes suele estar mejor posicionado para analizar la compatibilidad práctica entre la cizalla y el resto de la distribución del taller.

Aspectos esenciales de selección que los compradores deben revisar

El primer factor de selección es el rango de materiales. Los compradores deben definir no solo el espesor y la anchura máximos, sino también los grados de material que procesan con mayor frecuencia. El acero al carbono, el acero inoxidable y el aluminio se comportan de forma diferente, y la resistencia a la tracción afecta directamente a los requisitos de fuerza de corte. Una máquina dimensionada únicamente para un espesor máximo ocasional puede rendir por debajo de lo esperado si la carga de trabajo diaria incluye materiales de mayor resistencia cerca de su límite. Los datos de producción claros son más útiles que las suposiciones generales.

El segundo factor es la repetibilidad dimensional. El recorrido del tope trasero, la precisión de posicionamiento, la estabilidad del tope y la facilidad de uso del controlador influyen en que la máquina pueda respaldar una verdadera eficiencia por lotes. Los compradores deben preguntar cómo se almacenan los programas, con qué rapidez pueden cambiarse las dimensiones, si los operadores pueden editar trabajos fácilmente y cómo se comporta la máquina tras un uso repetitivo prolongado. Una cizalla hidráulica CNC de viga oscilante que ahorra tiempo solo sobre el papel, pero frustra a los operadores en el uso real, no ofrecerá el rendimiento esperado.

El tercer factor es la calidad estructural y de los componentes. La rigidez del bastidor, el diseño del portacuchillas, la calidad de las juntas hidráulicas, la disposición del armario eléctrico y el origen de los componentes hidráulicos, servo y CNC clave tienen un impacto directo en la estabilidad de funcionamiento. Wuxi Samgins destaca el uso de marcas importadas mundialmente reconocidas para componentes clave, lo cual es relevante para compradores que buscan una mayor vida útil y una precisión más fiable en la producción diaria, en lugar de centrarse únicamente en el precio de compra.

El cuarto factor es la integración y el soporte. Los compradores deben confirmar los requisitos de potencia, la configuración de seguridad del operador, la disponibilidad de cuchillas de repuesto, la calidad de la documentación, el alcance de la instalación y la respuesta posventa. Para proyectos de exportación, resulta útil estar familiarizado con los sistemas ISO9001 y las expectativas de maquinaria CE y LVD de la UE. Wuxi Samgins declara el cumplimiento de estos marcos y destaca el soporte desde el diseño y la fabricación hasta el servicio posventa, lo que puede reducir la incertidumbre de los proyectos para clientes internacionales.

Aplicaciones, normas y contexto de proyectos globales

Una cizalla hidráulica CNC de viga oscilante se aplica habitualmente en entornos de servicios de acero y fabricación donde los cortes rectos alimentan operaciones de plegado, soldadura de costura, montaje de bastidores y curvado de placas. Los sectores típicos incluyen tanques de almacenamiento, tuberías, acero estructural, envolventes de maquinaria, armarios eléctricos, componentes de vehículos, piezas de soporte para construcción y accesorios industriales fabricados en taller. En estos entornos, la máquina aporta más cuando está vinculada a una secuencia de producción disciplinada y a una manipulación adecuada de materiales.

Para los compradores internacionales, la idoneidad de la aplicación también se relaciona con el acceso al mercado y las normas de planta. La propia máquina debe ajustarse a las expectativas de seguridad habituales, mientras que el proveedor debe comprender cómo encaja la cizalla en requisitos más amplios del cliente relativos a calidad de fabricación, conformidad eléctrica, documentación de mantenimiento y formación de operadores. Wuxi Samgins señala una experiencia de exportación de más de 10 años y familiaridad con códigos como ASME y API en industrias relacionadas, lo que puede ser útil cuando las piezas cizalladas se destinan a proyectos regulados de tanques, relacionados con presión o estructurales.

La empresa hace referencia a clientes como URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Zein Steel Industries Co. LLC, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada y Lincoln Electric-MENA. Estos nombres deben interpretarse como referencias de proyectos de exportación y no como prueba universal para cada aplicación, pero indican experiencia con diferentes entornos industriales y expectativas de compradores en distintas regiones.

Cuando un comprador planifica una modernización más completa del taller, la cizalla hidráulica CNC de viga oscilante suele evaluarse mejor junto con equipos complementarios recomendados, como una plegadora CNC, una máquina curvadora de placas, una fresadora de bordes, un rotador de soldadura o un robot de soldadura. Esta es un área en la que Wuxi Samgins tiene una ventaja práctica: puede analizar no solo la etapa de cizallado, sino también cómo las piezas en bruto cortadas pasan a las operaciones de plegado, soldadura, taladrado y acabado sin crear cuellos de botella evitables.

Mantenimiento, vida útil y tendencias futuras

Una cizalla hidráulica CNC de viga oscilante debe mantenerse según un programa rutinario basado en las horas de funcionamiento, el tipo de material y la intensidad de producción. Las revisiones diarias suelen incluir el estado de las cuchillas, fugas hidráulicas, comportamiento del sistema de sujeción, movimiento del tope trasero, puntos de lubricación y limpieza básica de la máquina. A intervalos más largos, los compradores deben revisar el estado del aceite hidráulico, el desgaste de las juntas, las conexiones eléctricas, la seguridad de los sujetadores y la calibración del tope trasero y de los ajustes de corte. El mantenimiento preventivo es menos costoso que una parada de producción causada por desviaciones de precisión o fallos imprevistos de componentes.

La gestión de las cuchillas merece especial atención. Incluso una máquina robusta rendirá por debajo de lo esperado si las cuchillas están desafiladas, astilladas o ajustadas incorrectamente. Los compradores deben confirmar el material de las cuchillas, las prácticas de rectificado de bordes, la disponibilidad de repuestos y las orientaciones técnicas proporcionadas para ajustar la holgura de las cuchillas según el material y el espesor. Para muchas fábricas, una lista de comprobación de mantenimiento disciplinada, de importancia similar a la planificación del mantenimiento de una plegadora, puede reducir significativamente el tiempo de inactividad y proteger la calidad de las piezas en toda la línea de chapa metálica.

De cara al futuro, la tendencia para esta categoría de equipos no es necesariamente una reinvención radical, sino una facilidad de uso más inteligente y una mejor visibilidad de la producción. Los compradores esperan cada vez más controladores más intuitivos, una gestión de recetas más sencilla, sistemas de tope trasero servoeficientes, diagnósticos remotos y mejor compatibilidad con la planificación conectada del taller. La eficiencia energética, la seguridad del operador y una configuración más rápida entre trabajos mixtos también se están convirtiendo en factores de selección más importantes.

Al mismo tiempo, el mercado sigue valorando fundamentos sólidos: bastidores rígidos, sistemas hidráulicos estables, componentes clave importados fiables y soporte de servicio que continúe después del envío. Por ello, muchos compradores siguen comparando una cizalla hidráulica CNC de viga oscilante no solo por las características del catálogo, sino por la verdadera capacidad de fabricación del proveedor, la calidad de su comunicación para exportación y su capacidad para respaldar la instalación, puesta en marcha, repuestos y asesoramiento de procesos durante la vida útil de la máquina.

Coste total de propiedad y análisis del ROI

El precio de compra de una cizalla hidráulica CNC de viga oscilante es solo el punto de partida. El coste total de propiedad incluye flete, instalación, formación de operadores, consumo eléctrico, servicio de aceite hidráulico, mantenimiento de cuchillas, repuestos, riesgo de inactividad y desperdicio generado por una repetibilidad deficiente. Una máquina más barata puede resultar costosa si provoca reajustes frecuentes, calidad de corte inestable o largas demoras cuando se necesita soporte técnico. Los compradores serios deben comparar el coste del ciclo de vida, no solo los totales de las cotizaciones.

El retorno de la inversión suele proceder de cuatro áreas: menor tiempo de mano de obra por lote, menos desperdicio, plegado y soldadura posteriores más fluidos, y mayor tiempo de actividad de la máquina. Si el tope trasero CNC reduce las mediciones repetidas y un rendimiento hidráulico estable reduce los retrabajos, los ahorros se acumulan rápidamente en la producción de volumen medio. Para las fábricas que pasan de equipos de cizallado manuales o antiguos, la disciplina operativa obtenida mediante el control digital suele constituir una parte importante del beneficio.

Los compradores también deben evaluar el alcance del proveedor al calcular el valor. Si el mismo proveedor puede respaldar el cizallado, el plegado, la soldadura y otras etapas de fabricación, el coste de coordinación puede reducirse durante la adquisición, la puesta en marcha y el servicio posterior. Wuxi Samgins se beneficia en este aspecto porque su gama de productos cubre muchas de las máquinas adyacentes utilizadas en fábricas de acero estructural, tanques, tuberías y chapa metálica, lo que permite un enfoque más unificado de planificación de equipos.

Una conclusión práctica de compra es la siguiente: elija la cizalla hidráulica CNC de viga oscilante que se adapte a su mezcla de materiales, perfil diario de lotes, repetibilidad requerida y expectativas de servicio. La mejor decisión comercial rara vez es la especificación más avanzada sobre el papel. Es la máquina que mantiene una producción fiable, se integra limpiamente en su flujo de producción y cuenta con el respaldo de un proveedor capaz de apoyar el equipo mucho después de la entrega.
