شرح المقص الهيدروليكي CNC ذو العارضة المتأرجحة: مبادئ التشغيل الرئيسية والتطبيقات وأساسيات الاختيار

ما هي مقصّة CNC هيدروليكية ذات عارضة متأرجحة

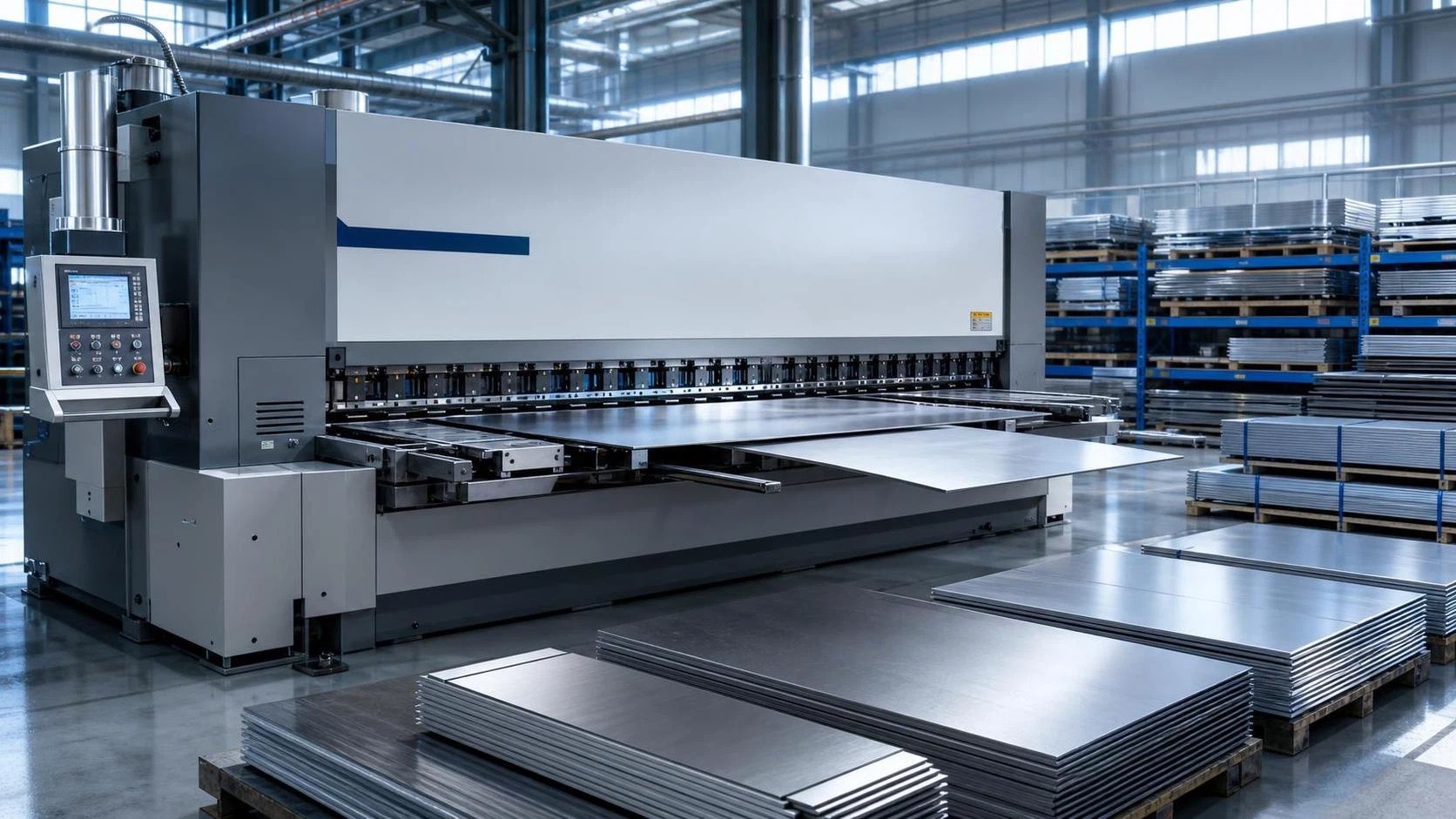

مقصّة CNC الهيدروليكية ذات العارضة المتأرجحة هي آلة لقطع الألواح والصفائح، صُممت لإجراء قطوع مستقيمة عبر تحريك الشفرة العلوية بحركة قوسية حول نقطة ارتكاز. توفر الأسطوانات الهيدروليكية قوة القطع، بينما يتحكم نظام CNC في الوظائف الأساسية مثل تموضع المصد الخلفي، وإعداد الشوط، وعدد القطوع، وتخزين البرامج. وفي الاستخدام العملي بالمصانع، تُقدّر هذه الآلة لأدائها المستقر، وسرعة إعدادها، وهيكلها الأسهل صيانةً مقارنة بالعديد من أنظمة القطع الأكثر تعقيدًا.

تُستخدم هذه الآلة على نطاق واسع في ورش تصنيع المعادن التي تعالج الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والمواد المشابهة ضمن السماكة الاسمية وقوة الشد المحددتين للآلة. وتُختار عادةً لقص الألواح الأولية، وأجزاء الخزائن، وأجزاء مجاري الهواء، والألواح الهيكلية، وأغطية الآلات، والعديد من المكونات المستطيلة أو الشريطية الأخرى التي تتطلب جودة حافة متسقة قبل الثني أو اللحام أو التجميع.

لا يعني مصطلح CNC في المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة أن الآلة تنفذ قطعًا حر الشكل مثل معدات الليزر أو البلازما. بل يعني أن عناصر الحركة الرئيسية تُتحكم بها رقميًا لضمان التكرارية. يمكن للمشغلين تخزين الأبعاد، وترتيب أعمال الدفعات، وتقليل أخطاء التموضع اليدوي. وهذا مهم في إنتاج B2B لأن الاتساق بين الورديات وبين المشغلين المختلفين غالبًا ما يكون له أثر مالي أكبر من أقصى سرعة قطع وحدها.

من منظور المعايير الصناعية، يقيّم المشترون عادةً مادة الشفرة، وصلابة الإطار، واستقرار النظام الهيدروليكي، وتكرارية المصد الخلفي، والسلامة الكهربائية، والامتثال لمتطلبات الجودة والآلات الشائعة في سوق الوجهة. تضع Wuxi Samgins هذا النوع من المعدات ضمن محفظة أوسع لتشغيل المعادن، وهو أمر مفيد للمشترين الذين يرغبون في معدات القص والثني والحفر واللحام والقطع من مصدر توريد واحد منسق.

كيف يدعم مبدأ العمل الإنتاج

تبدأ عملية القطع في المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة عند محاذاة الصفيحة مع الدعامات الأمامية وتحديد موضعها بواسطة المصد الخلفي. يثبت نظام التثبيت قطعة العمل لتقليل ارتفاعها أو تحركها أثناء القطع. وبمجرد بدء الدورة، يدفع الضغط الهيدروليكي الشفرة العلوية إلى الأسفل في مسار متأرجح بالنسبة إلى الشفرة السفلية الثابتة. وتنفصل المادة بفعل قوة القص المتولدة بين الشفرتين.

خلوص الشفرة متغير تقني رئيسي. فإذا كان الخلوص صغيرًا جدًا، يزداد تآكل الشفرة وقد يرتفع خطر النتوءات في بعض المواد. وإذا كان كبيرًا جدًا، فقد تتدهور حافة القطع ويصبح التشوه أكثر وضوحًا. تتيح المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة والمضبوطة جيدًا للمشغلين مواءمة الخلوص وطول الشوط وتسلسل القطع مع سماكة المادة ودرجتها، مما يساعد على حماية عمر الشفرة وجودة القطعة.

يحسن تحكم CNC انضباط العملية. فبدلًا من الاعتماد كليًا على ضبط العجلة اليدوية وذاكرة المشغل، تستطيع الآلة تكرار مسافات المصد الخلفي وخطوات القطع بدقة أعلى خلال عمليات الإنتاج الطويلة. وبالنسبة لإنتاج الدفعات، يقلل ذلك وقت القياس بين القطوع ويخفض احتمال انحراف الأبعاد. وفي كثير من المصانع، هنا تحقق مقصّة CNC قيمتها: ليس باستبدال جميع عمليات الفحص اللاحقة، بل بجعل العملية أكثر قابلية للتنبؤ وأقل اعتمادًا على العادات الفردية.

تسهم أنظمة الدفع الهيدروليكي أيضًا في جاذبية الآلة. وبالمقارنة مع المقصّات الميكانيكية البحتة، توفر الأنظمة الهيدروليكية عمومًا حركة أكثر سلاسة، وسلوكًا قابلاً لضبط القوة، وتشغيلًا موثوقًا عبر سماكات ألواح متنوعة. عندما تأتي المكونات الهيدروليكية والسيرفو وCNC الرئيسية من علامات تجارية مستوردة معروفة، كما تؤكد Wuxi Samgins، يحصل المشترون غالبًا على استقرار أفضل على المدى الطويل، وتخطيط أسهل لقطع الغيار، وثقة أكبر في التشغيل المستمر.

الأنواع الرئيسية وموقع العارضة المتأرجحة بينها

ضمن فئة قص الصفائح المعدنية، يقارن المشترون عادةً بين المقصّات اليدوية، والمقصّات الميكانيكية، والمقصّات الهيدروليكية ذات العارضة المتأرجحة، والمقصّات الهيدروليكية المقصلة. قد تكون المعدات اليدوية والميكانيكية البسيطة كافية للمهام منخفضة الحجم أو الصفائح الرقيقة، لكنها نادرًا ما تكون الخيار المفضل عندما يحتاج المشترون إلى تكرارية عالية وبيئة عمل أفضل للمشغل وتموضع قابل للبرمجة. تصبح الأنظمة الهيدروليكية أكثر جاذبية مع زيادة متطلبات السماكة والعرض وانضباط الإنتاج.

غالبًا ما تُختار المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة لتوازنها العملي بين التكلفة وسهولة الاستخدام والأداء. وغالبًا ما تُعد أسهل تشغيلًا وصيانةً من البدائل الأكثر تقدمًا، مع الحفاظ على إنتاجية قوية لقطع الألواح القياسية. بالنسبة للعديد من شركات التصنيع العامة، يجعلها ذلك استثمارًا منطقيًا أوليًا في قص CNC، خاصةً عندما يتضمن مزيج الإنتاج أجزاءً مستطيلة متكررة بدلًا من أعمال الألواح الثقيلة شديدة التنوع.

أما المقصّات المقصلة، فتتحرك شفرتها العلوية في مسار أكثر عمودية، وغالبًا ما يُفضّل استخدامها في التطبيقات التي تتطلب تحكمًا أدق في بعض عوامل الحافة والهندسة، لا سيما مع المواد الأكثر سماكة أو تطلبًا. ولا يعني ذلك أن أحد التصميمين أفضل على نحو مطلق. فالقرار يعتمد على نطاق المواد وتوقعات التفاوتات وهندسة القطعة والحجم اليومي وقدرة الصيانة والميزانية. وقد يفوّت المشتري الذي يقارن الآلات بناءً على سعة السماكة الاسمية فقط الفروقات التشغيلية الحقيقية.

في خط إنتاج أوسع، تعمل المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة غالبًا قبل مكابس الثني ومحطات اللحام وآلات تفريز الحواف ومعدات إزالة النتوءات أو آلات الدرفلة. ولأن Wuxi Samgins تورّد ماكينات القص إلى جانب مكابس الثني CNC وآلات الدرفلة وأنظمة اللحام وآلات الحفر وآلات القطع، يمكن للشركة دعم المشترين الذين يبنون سير عمل تصنيع متكاملًا بدلًا من شراء آلات منفصلة قد يصعب تنسيقها لاحقًا.

من يستخدمها ولماذا هي مهمة

يشمل المستخدمون النموذجيون للمقصّة الهيدروليكية CNC ذات العارضة المتأرجحة مصنعي الصفائح المعدنية، ومصنعي الهياكل الفولاذية، ومنتجي الأغلفة والخزائن، وورش مجاري HVAC، ومصانع المعدات الزراعية، ومصنعي هياكل وسائل النقل، والورش التي تخدم أعمال الصيانة الصناعية العامة. في هذه البيئات، يظل القطع المستقيم عملية متكررة بكثافة، وحتى التحسينات الصغيرة في سرعة الإعداد أو اتساق الأبعاد يمكن أن تحسن المخرجات خلال وردية كاملة.

تعتبر الآلة مناسبة بشكل خاص للمشترين الذين تتبع أجزاؤهم أبعادًا قابلة للتكرار، وتتضمن خطط إنتاجهم كميات دفعات متوسطة إلى كبيرة. إذا كان المشغلون يقطعون باستمرار شرائط وقطعًا أولية وألواحًا جانبية وصفائح تقوية وملامح مشابهة، تصبح وظيفة المصد الخلفي CNC مهمة تجاريًا. فهي تقصر وقت عدم القطع وتقلل الهدر الناتج عن المصدات اليدوية غير الصحيحة.

في قطاع آلات التصنيع والمعالجة، لا تقتصر أهمية المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة على القطع نفسه. تؤثر دقة القطعة الأولية الأولى في زوايا الثني اللاحقة، وملاءمة اللحام، وكفاءة التجميع، والجودة البصرية النهائية. يمكن أن يؤدي القص الرديء إلى نتوءات وعدم تطابق في الأبعاد وإعادة عمل تظهر لاحقًا في محطات مكبس الثني أو اللحام أو الطلاء. ولهذا يقيّم المشترون ذوو الخبرة الآلة باعتبارها جزءًا من سلسلة العمليات الكاملة لا كعنصر تكلفة مستقل.

تمتلك Wuxi Samgins مجموعة واسعة من المعدات تشمل مناوبات اللحام، ودوارات اللحام، وخطوط H-beam، وآلات القطع بليزر الألياف، ومكابس الثني، وآلات الدرفلة، وآلات الحفر، وماكينات القص. وبالنسبة لمشتري B2B، يعد ذلك مهمًا لأن العديد من المشاريع تجمع بين تجهيز الألواح والتصنيع الهيكلي وأتمتة اللحام. وغالبًا ما يكون المورد المطلع على هذه العمليات المجاورة في وضع أفضل لمناقشة المطابقة العملية بين المقص وبقية تخطيط الورشة.

أساسيات الاختيار التي ينبغي للمشترين التحقق منها

عامل الاختيار الأول هو نطاق المواد. ينبغي للمشترين تحديد ليس فقط أقصى سماكة وعرض، بل أيضًا درجات المواد التي يعالجونها غالبًا. يتصرف الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم بصورة مختلفة، وتؤثر قوة الشد مباشرة في متطلبات قوة القطع. وقد لا تحقق آلة محددة الحجم فقط لسماكة قصوى عرضية الأداء المطلوب إذا كانت أعباء العمل اليومية تتضمن مواد عالية المقاومة قريبة من حدودها. إن بيانات الإنتاج الواضحة أكثر فائدة من الافتراضات العامة.

العامل الثاني هو تكرارية الأبعاد. يؤثر مشوار المصد الخلفي ودقة التموضع واستقرار المصد وسهولة استخدام وحدة التحكم جميعها في ما إذا كانت الآلة تدعم كفاءة حقيقية للدفعات. ينبغي للمشترين السؤال عن كيفية تخزين البرامج، ومدى سرعة تغيير الأبعاد، وما إذا كان المشغلون يستطيعون تعديل المهام بسهولة، وكيف تتصرف الآلة بعد الاستخدام المتكرر لفترة طويلة. لن تحقق المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة التي توفر الوقت على الورق فقط لكنها تحبط المشغلين في الاستخدام الفعلي العائد المتوقع.

العامل الثالث هو جودة الهيكل والمكونات. تؤثر صلابة الإطار، وتصميم حامل الشفرة، وجودة إحكام النظام الهيدروليكي، وتخطيط الخزانة الكهربائية، ومنشأ المكونات الهيدروليكية والسيرفو وCNC الرئيسية بصورة مباشرة في استقرار التشغيل. تبرز Wuxi Samgins استخدام علامات تجارية مستوردة مشهورة عالميًا للمكونات الرئيسية، وهو أمر ذو صلة للمشترين الباحثين عن عمر خدمة أطول ودقة أكثر موثوقية في الإنتاج اليومي بدلًا من التركيز على سعر الشراء فقط.

العامل الرابع هو التكامل والدعم. ينبغي للمشترين تأكيد متطلبات الطاقة، وتجهيزات سلامة المشغل، وتوافر الشفرات الاحتياطية، وجودة الوثائق، ونطاق التركيب، واستجابة خدمة ما بعد البيع. وبالنسبة لمشاريع التصدير، تعد المعرفة بأنظمة ISO9001 وتوقعات آلات EU CE وLVD مفيدة. تؤكد Wuxi Samgins الامتثال لهذه الأطر، وتشدد على الدعم بدءًا من التصميم والتصنيع وصولًا إلى خدمة ما بعد البيع، مما يمكن أن يقلل عدم اليقين في المشروع للعملاء في الخارج.

التطبيقات والمعايير وسياق المشاريع العالمية

تُطبق المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة عادةً في بيئات خدمة الفولاذ وتصنيعه، حيث تغذي القطوع المستقيمة عمليات الثني بالمكابس واللحام الطولي وتجميع الإطارات ودرفلة الألواح. تشمل القطاعات النموذجية خزانات التخزين وخطوط الأنابيب والفولاذ الإنشائي وأغلفة الآلات والخزائن الكهربائية ومكونات المركبات وأجزاء دعم الإنشاءات والملحقات الصناعية المصنوعة في الورش. في هذه البيئات، تقدم الآلة أكبر إسهام عندما ترتبط بتسلسل إنتاج منضبط ومناولة مناسبة للمواد.

بالنسبة للمشترين الدوليين، تتقاطع ملاءمة التطبيق أيضًا مع الوصول إلى السوق ومعايير المصنع. يجب أن تتوافق الآلة نفسها مع توقعات السلامة الشائعة، بينما ينبغي أن يفهم المورد كيفية اندماج المقص في متطلبات العميل الأوسع لجودة التصنيع والمطابقة الكهربائية ووثائق الصيانة وتدريب المشغلين. تشير Wuxi Samgins إلى خبرة تصدير تزيد على 10 سنوات وإلمام بأكواد مثل ASME وAPI في الصناعات ذات الصلة، مما قد يكون مفيدًا عندما تدخل الأجزاء المقصوصة في مشاريع خزانات أو مشاريع مرتبطة بالضغط أو مشاريع إنشائية منظمة.

تشير الشركة إلى عملاء مثل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وZein Steel Industries Co. LLC وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA. ينبغي قراءة هذه الأسماء كمراجع لمشاريع تصدير لا كدليل شامل لكل تطبيق، لكنها تشير إلى خبرة في بيئات صناعية مختلفة وتوقعات مشترين متنوعة عبر المناطق.

عندما يخطط المشتري لتحديث أشمل للورشة، فمن الأفضل غالبًا تقييم المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة مع المعدات المرافقة الموصى بها مثل مكبس الثني CNC أو آلة درفلة الألواح أو آلة تفريز الحواف أو دوار اللحام أو روبوت اللحام. وهذه إحدى المجالات التي تتمتع فيها Wuxi Samgins بميزة عملية: إذ يمكنها مناقشة ليس فقط مرحلة القص، بل كذلك كيفية انتقال القطع الأولية المقصوصة إلى عمليات الثني واللحام والحفر والتشطيب دون خلق اختناقات يمكن تجنبها.

الصيانة وعمر الخدمة والاتجاهات المستقبلية

ينبغي صيانة المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة وفق جدول روتيني يعتمد على ساعات التشغيل ونوع المادة وكثافة الإنتاج. تشمل الفحوصات اليومية عادةً حالة الشفرة والتسربات الهيدروليكية وأداء نظام التثبيت وحركة المصد الخلفي ونقاط التشحيم ونظافة الآلة الأساسية. وعلى فترات أطول، ينبغي للمشترين مراجعة حالة الزيت الهيدروليكي وتآكل الأختام والتوصيلات الكهربائية وإحكام المثبتات ومعايرة المصد الخلفي وإعدادات القطع. الصيانة الوقائية أقل تكلفة من توقف الإنتاج الناتج عن انجراف الدقة أو تعطل مكونات غير مخطط له.

تستحق إدارة الشفرات اهتمامًا خاصًا. فحتى الآلة القوية ستتراجع كفاءتها إذا كانت الشفرات غير حادة أو متكسرة أو مضبوطة بشكل غير صحيح. ينبغي للمشترين تأكيد مادة الشفرة وممارسات إعادة تجليخ الحواف وتوافر القطع الاحتياطية والإرشادات الفنية المقدمة لضبط خلوص الشفرة بحسب المادة والسماكة. بالنسبة لكثير من المصانع، يمكن لقائمة تحقق صيانة منضبطة، مماثلة في أهميتها لتخطيط صيانة مكبس الثني، أن تقلل وقت التوقف بشكل كبير وتحمي جودة القطع عبر خط الصفائح المعدنية بأكمله.

بالنظر إلى المستقبل، لا يتمثل الاتجاه المستقبلي لهذه الفئة من المعدات بالضرورة في إعادة ابتكار جذرية، بل في سهولة استخدام أكثر ذكاءً ورؤية أفضل للإنتاج. يتوقع المشترون بصورة متزايدة وحدات تحكم أكثر سهولة، وإدارة أبسط للوصفات، وأنظمة مصد خلفي عالية الكفاءة باستخدام السيرفو، وتشخيصًا عن بُعد، وتوافقًا أفضل مع تخطيط الورش المتصلة. كما أصبحت كفاءة الطاقة وسلامة المشغل وسرعة الإعداد عبر المهام المختلطة عوامل اختيار أكثر أهمية.

وفي الوقت نفسه، لا يزال السوق يقدر الأساسيات المتينة: الإطارات الصلبة، والأنظمة الهيدروليكية المستقرة، والمكونات الرئيسية المستوردة الموثوقة، ودعم الخدمة الذي يستمر بعد الشحن. ولهذا يواصل كثير من المشترين مقارنة المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة ليس فقط بخصائص الكتيبات، بل بعمق التصنيع الفعلي للمورد، وجودة التواصل بشأن التصدير، وقدرته على دعم التركيب والتشغيل التجريبي وقطع الغيار والمشورة العملية طوال عمر تشغيل الآلة.

إجمالي تكلفة الملكية والتفكير في العائد على الاستثمار

سعر شراء المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة ليس سوى نقطة البداية. يشمل إجمالي تكلفة الملكية الشحن والتركيب وتدريب المشغلين واستهلاك الطاقة وصيانة الزيت الهيدروليكي وصيانة الشفرات وقطع الغيار ومخاطر وقت التوقف والهدر الناتج عن ضعف التكرارية. يمكن أن تصبح الآلة الأرخص مكلفة إذا تسببت في إعادة ضبط متكررة أو جودة قطع غير مستقرة أو تأخيرات طويلة عند الحاجة إلى الدعم الفني. ينبغي للمشترين الجادين مقارنة تكلفة دورة الحياة، لا إجماليات عروض الأسعار فقط.

يأتي العائد على الاستثمار عادةً من أربعة مجالات: تقليل وقت العمل لكل دفعة، وخفض الهدر، وتحسين سلاسة الثني واللحام اللاحقين، وزيادة وقت تشغيل الآلة. إذا قلل المصد الخلفي CNC القياسات المتكررة، وإذا خفّض الأداء الهيدروليكي المستقر إعادة العمل، تتراكم الوفورات سريعًا في الإنتاج متوسط الحجم. بالنسبة للمصانع التي تنتقل من معدات قص يدوية أو قديمة، غالبًا ما يكون الانضباط التشغيلي المكتسب من التحكم الرقمي جزءًا مهمًا من العائد.

ينبغي للمشترين أيضًا تقييم نطاق المورد عند احتساب القيمة. فإذا كان المورد نفسه قادرًا على دعم مراحل القص والثني واللحام وغيرها من مراحل التصنيع، فقد تنخفض تكلفة التنسيق أثناء الشراء والتشغيل التجريبي والخدمة اللاحقة. تستفيد Wuxi Samgins هنا لأن نطاق منتجاتها يغطي العديد من الآلات المجاورة المستخدمة في مصانع الفولاذ الإنشائي والخزانات وخطوط الأنابيب والصفائح المعدنية، مما يتيح نهجًا أكثر توحيدًا لتخطيط المعدات.

الخلاصة العملية للشراء هي: اختر المقصّة الهيدروليكية CNC ذات العارضة المتأرجحة التي تناسب مزيج موادك ونمط الدفعات اليومي والتكرارية المطلوبة وتوقعات الخدمة لديك. ونادرًا ما يكون أفضل قرار تجاري هو المواصفات الأكثر تقدمًا على الورق. بل هو الآلة التي تحافظ على إنتاج موثوق، وتندمج بسلاسة في تدفق إنتاجك، وتدعمها جهة موردة قادرة على مساندة المعدات لفترة طويلة بعد التسليم.
