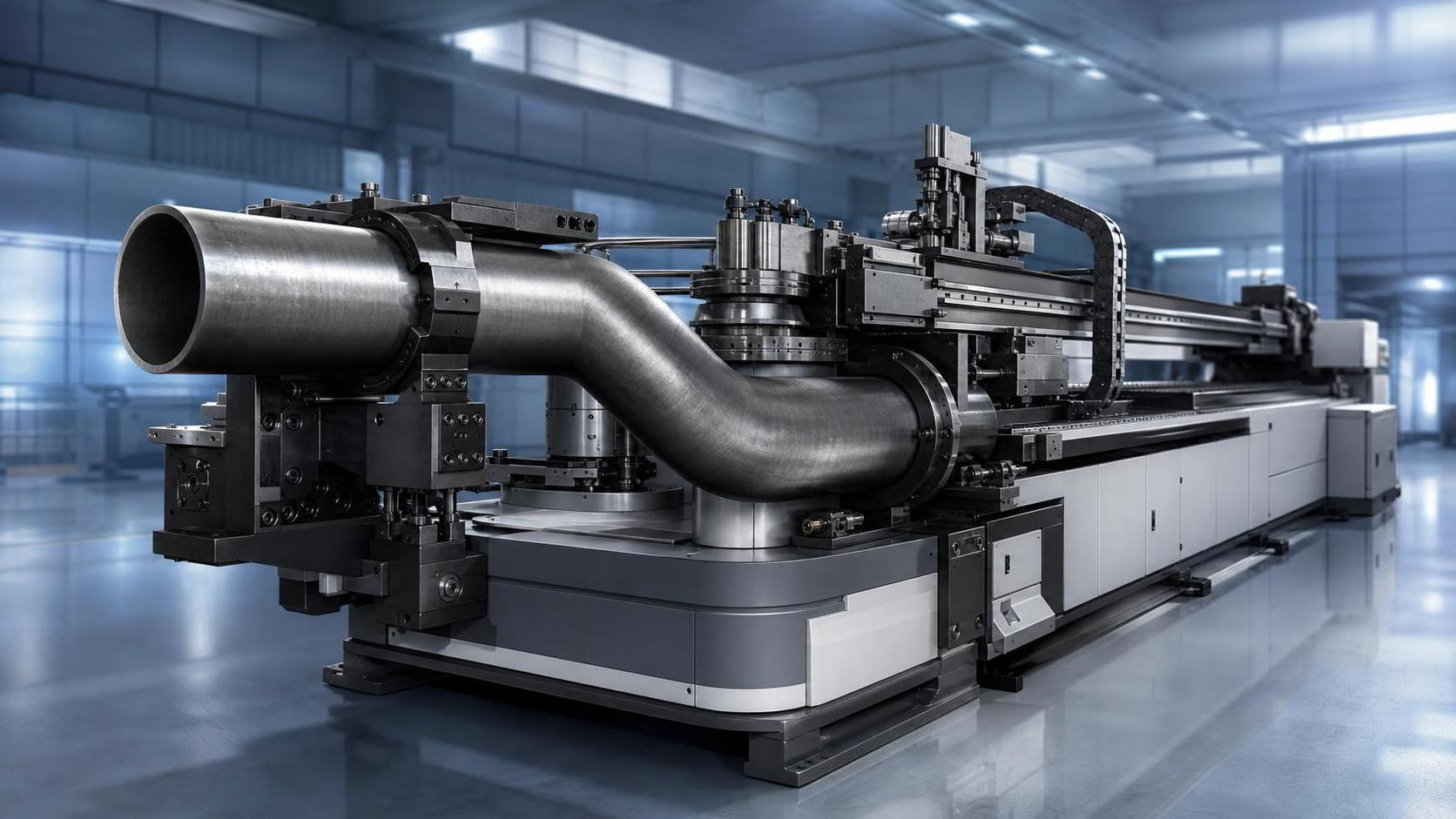

عنوان الميتا: كيفية اختيار آلة ثني الأنابيب كبيرة القطر لمشاريع الجدران السميكة

إذا كنت تقيّم آلة ثني الأنابيب كبيرة القطر للأعمال ذات الجدران السميكة، فالسؤال الحقيقي ليس: «أي آلة تحمل أكبر رقم في الكتيب؟» بل هو ما إذا كانت الآلة قادرة على الحفاظ على الشكل وسماكة الجدار وقابلية التكرار ووقت التشغيل الفعلي لقطعك. الأنابيب ذات الجدران السميكة أقل تسامحاً مما يتوقعه كثير من المشترين. فقد تواجه آلة تبدو قادرة على الورق صعوبات في التحكم بالارتداد المرن أو تآكل القوالب أو البيضاوية أو اتساق الإعداد بمجرد بدء الإنتاج. وهنا تصبح أخطاء الاختيار مكلفة.

قاعدة عملية: اختر الآلة بناءً على أصعب ثنية تحتاج إلى تنفيذها، لا على الثنية المتوسطة. بالنسبة لمشاريع الجدران السميكة، يكون هامش السعة وصلابة القوالب واستقرار التحكم أهم من السرعة المعلنة.

يقع كثير من المقيمين الفنيين بين خيارين سيئين. الأول هو شراء آلة صغيرة جداً ثم اكتشاف أنها لا تؤدي جيداً إلا في ظروف مثالية. والثاني هو المبالغة في شراء آلة ذات تعقيد ومساحة أرضية وتكلفة غير ضرورية. عادةً ما يقع القرار الصحيح في المنتصف، لكنك لا تصل إليه إلا بفحص بعض العوامل غير القابلة للتنازل بالترتيب الصحيح.

ابدأ بالقطعة، وليس بالآلة

قبل مقارنة العلامات التجارية أو هياكل الآلات، حدّد نطاق الإنتاج الفعلي. بالنسبة للأنبوب ذي الجدار السميك، لا يخبرك القطر وحده إلا بالقليل. أنت تحتاج إلى حالة الثني الكاملة:

• القطر الخارجي للأنبوب وسماكة الجدار
• درجة المادة وحالتها الحرارية
• نصف قطر خط المركز
• زاوية الثني الدنيا والقصوى
• متطلبات الطول المستقيم قبل الثني وبعده
• حدود البيضاوية والتجعد والترقق
• الإنتاج المطلوب لكل وردية أو لكل شهر

هنا تخرج كثير من المشاريع عن المسار. قد يقول المورد إن آلة ما تستطيع ثني قطر أقصى معين، لكن ذلك يفترض غالباً نسبة ثني معتدلة ومادة مناسبة وقوالب ملائمة. ويمكن للفولاذ الكربوني ذي الجدران السميكة أو الفولاذ المقاوم للصدأ أو درجات الدوبلكس أو السبائك عالية المقاومة أن تغيّر القرار بسرعة. فقد يكون القطر الاسمي نفسه سهلاً في مهمة وصعباً في أخرى.

إذا لم يحدد فريقك معايير القبول بعد، فافعل ذلك قبل طلب عروض الأسعار. عبارة «يجب ثني الأنبوب بنجاح» ليست معياراً قابلاً للاستخدام. ينبغي أن تحدد المواصفة الأفضل التسطيح المسموح به وترقق الجدار وتفاوت الزاوية وعلامات السطح وقابلية التكرار عبر دفعة إنتاجية.

ما الذي يحدد فعلياً مدى ملاءمة آلة ثني الأنابيب كبيرة القطر؟

الإجابة المختصرة هي: بالنسبة لثني الجدران السميكة، تعتمد الملاءمة على قوة الثني القابلة للاستخدام، وتوافق القالب والماندريل، وصلابة الآلة، والتحكم بالمحاور، ومدى جودة إدارة النظام للتشوه تحت الحمل. لا تكفي السعة القصوى وحدها.

يبدو ذلك واضحاً، لكنه غالباً ما يُغفل لأن الكتيبات تعتمد على أكبر حجم للأنبوب. في الإنتاج، تُقيّم الآلة على جودة القطعة واستقرار العملية، لا على قدرتها على إتمام ثنية تجريبية واحدة.

هامش السعة أهم من السعة الاسمية

أحد أكثر الأخطاء شيوعاً هو اختيار آلة تزيد سعتها المقدرة قليلاً فقط عن قطعة العمل المستهدفة. في الأعمال ذات الجدران السميكة، يترك ذلك هامش أمان محدوداً جداً لدفعات المواد الأصعب أو أنصاف الأقطار الأكثر إحكاماً أو التغييرات المستقبلية في القطع.

نهج أفضل هو أن تطلب من المورد أمثلة لتطبيقات مماثلة: قطر وسماكة جدار ومادة ونصف قطر ثني متشابهة. اسأل ما إذا كانت الآلة عالجت تلك القطع باستخدام ماندريل أو قالب ماسح أو مساعدة دفع أو قوالب خاصة. تكشف هذه التفاصيل أكثر بكثير من عبارة عامة مثل «أقصى سعة للثني».

ينبغي لك أيضاً أن تسأل عما يحدث قرب الحد الأعلى لنطاق الآلة. يمكن لبعض الآلات إنتاج الثنية من الناحية التقنية، ولكن فقط مع انخفاض قابلية التكرار أو ارتفاع كبير في تآكل القوالب. وقد يكون ذلك مقبولاً للأعمال منخفضة الحجم، لكنه يمثل مشكلة للإنتاج المتسلسل.

في أعمال التقييم الفعلية، سأتعامل مع «يمكنها الثني» و«يمكنها الثني بشكل موثوق للإنتاج» كنقطتي تحقق منفصلتين.

القوالب ليست تفصيلاً؛ بل هي نصف القرار.

عندما تفشل القطع ذات الجدران السميكة، غالباً ما تُلام الآلة أولاً. عملياً، تكون مجموعة القوالب في كثير من الأحيان هي المشكلة الأكبر. تحتاج آلة ثني الأنابيب كبيرة القطر إلى قوالب تتوافق بدقة مع سلوك المادة والهندسة: قالب الثني، وقالب التثبيت، وقالب الضغط، والماندريل، والقالب الماسح، واستراتيجية التشحيم، وأحياناً دعم التعزيز، كلها تؤثر في النتيجة.

بالنسبة لأنصاف الأقطار الأشد إحكاماً أو السبائك الأكثر تطلباً، اطرح هذه الأسئلة مبكراً:

• هل صُممت الآلة لاستخدام ماندريلات متعددة الكرات أو مقطعية عند الحاجة؟
• ما مواد القوالب الموصى بها لمادة أنبوبك؟
• ما سرعة تغيير القوالب وإعادة اعتمادها؟
• هل يستطيع المورد دعم تصميم قوالب مخصصة للثنيات غير القياسية؟
• كيف تتم إدارة تآكل القوالب واستبدالها؟

وهنا أيضاً يبرز الموردون ذوو الخبرة. توفر شركة Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012 في ووشي، نطاقاً واسعاً من معدات التصنيع وتشكيل المعادن، بما في ذلك ثنّايات الأنابيب، وأدوات CNC، وأنظمة القطع، وآلات إزالة النتوءات، ومعدات الخطوط ذات الصلة. وبالنسبة للمقيّمين، يهم ذلك لأن المورد ذي الخبرة عبر العمليات يكون عادةً أفضل في مناقشة سير العمل الكامل حول القطعة المثنية، وليس خلية الثني بمعزل عن غيرها فقط.

وهذا العزل ينطوي على مخاطر. فبعد الثني، لا يزال بعض المصنعين يحتاجون إلى تهيئة الحواف أو إزالة النتوءات أو تنظيف الأسطح لقطع معدنية دقيقة ذات صلة ضمن سلسلة الإنتاج نفسها. وفي تلك الحالات، قد يكون خيار التشطيب مثل آلة التلميع المغناطيسي القياسية مناسباً للمكونات المعدنية الصغيرة ذات الثقوب أو القلاوظ أو الفجوات أو الأسطح الحساسة، ولا سيما عندما يلزم إجراء إزالة النتوءات والتلميع دون تشويه القطعة. وهي ليست حلاً لثني الأنابيب، لكنها اعتبار مهم في المراحل اللاحقة للمنشآت التي تدير عمليات متنوعة لتشكيل المعادن.

تصبح دقة التحكم حاسمة عندما يكون الارتداد المرن غير متسق

تميل الأنابيب ذات الجدران السميكة إلى خلق إحساس زائف بالأمان لأنها تبدو متينة. لكن المشكلة هي أن المادة المتينة لا تتصرف دائماً بصورة متوقعة. يمكن أن يختلف الارتداد المرن باختلاف دفعة المادة والصلادة ونصف قطر الثني. إذا كانت تفاوتاتك ضيقة، فإن نظام التحكم في الآلة مهم جداً.

انظر إلى ما هو أبعد من كون الآلة «CNC». فهذا الوصف واسع جداً بحيث لا يفيد. ما يهم هو:

• قابلية تكرار الزاوية تحت الحمل
• اتساق التحكم بالسيرفو أو الهيدروليك
• قدرة التعويض عن الارتداد المرن
• تخزين الوصفات وتكرار الإعداد
• جودة واجهة المشغل وحماية المعلمات

بالنسبة للتطبيقات ذات تنوع منخفض ومواد مستقرة، قد يكون هيكل التحكم الأبسط كافياً. أما للإنتاج عالي التنوع أو الأعمال ذات التفاوتات الضيقة، فتحتاج إلى آلة تسمح بالتعويض المنهجي بدلاً من الاعتماد على ذاكرة المشغل وتعديلات التجربة والخطأ.

إذا لم يتمكن المورد من شرح كيفية تعامل نظام التحكم لديه مع التباين بين الدفعات، فاستمر في الاستفسار. فهذا سؤال فني مهم، وليس مجرد إجراء شكلي للشراء.

يؤثر هيكل الآلة ونوع نظام الدفع في الاستقرار طويل الأمد

لا يوجد فائز شامل بين التصاميم الهيدروليكية والهجينة والكهربائية بالكامل، لأن الخيار الأفضل يعتمد على نطاق القطع وأولويات الإنتاج. لكن توجد أنماط عامة.

بالنسبة للأقطار الكبيرة جداً والمقاطع ذات الجدران السميكة، غالباً ما يعطي المشترون الأولوية لصلابة الهيكل واستقرار التثبيت والقوة المتاحة بدلاً من ادعاءات السرعة. تقلل قاعدة الآلة القوية وتوجيه المنزلق المستقر والقوالب المدعومة جيداً من الاهتزاز وتساعد في الحفاظ على اتساق الثني خلال التشغيل الطويل.

اسأل المورد عن بناء الإطار ودعم المحامل ونقاط التشحيم وفترات الصيانة والمكونات التي تتعرض لأعلى تآكل في خدمة الجدران السميكة. قد تنتج الآلة قطعاً مقبولة خلال اختبارات القبول، لكنها قد تصبح مكلفة إذا كانت نقاط التآكل صعبة الوصول أو بطيئة الاستبدال.

وهذا مهم بصفة خاصة إذا كان تطبيقك يعمل على ورديات متعددة. يركز المقيّمون الفنيون أحياناً كثيراً على جودة الثني من المحاولة الأولى، ولا يركزون بما يكفي على حالة الآلة بعد ستة أشهر من الاستخدام الفعلي.

لا تتجاهل التحميل والمناولة وواقع أرضية المصنع

قد تتناسب آلة ثني الأنابيب كبيرة القطر مع قطعتك من الناحية التقنية، ومع ذلك لا تتناسب جيداً مع مصنعك. فالأنابيب ذات الجدران السميكة ليست سهلة المناولة. يؤثر طول الأنبوب ووزنه وصلابته في طريقة التحميل وسلامة المشغل وزمن الدورة والتخطيط. ومع قطع العمل الأكبر، يمكن لمناولة المواد أن تصبح عنق الزجاجة حتى لو كانت دورة الثني نفسها فعالة.

تحقق من هذه النقاط أثناء التقييم:

• التحميل اليدوي مقابل التحميل المساعد
• المساحة المطلوبة للتغذية والدفع إلى الخارج
• قيود دوران القطعة واتجاهها
• التوافق مع الرافعة أو جهاز الرفع
• حواجز السلامة ووصول المشغل أثناء الإعداد

رأيت اختيارات آلات سليمة تقنياً تتحول إلى خيارات إنتاج سيئة لأن أحداً لم يدرس بعناية حركة الأنبوب حول الآلة. تحتاج القطع الطويلة والثقيلة إلى مساحة ومناولة يمكن التنبؤ بها. وهذه ليست مسألة جانبية.

اطلب ثنية اختبارية، لكن اطلب النوع الصحيح

تكون الثنية النموذجية مفيدة فقط إذا كانت تعكس عمليتك الفعلية. إن إرسال عينة سهلة والموافقة على الآلة استناداً إلى تلك النتيجة يخبرك بالقليل جداً.

عند الإمكان، قدم مادة أنبوبك الفعلية، لا مجرد درجة مشابهة. حدّد نصف القطر والزاوية والتفاوت المستهدف. اطلب من المورد توثيق القوالب المستخدمة والتشحيم وزمن الدورة وأي تعديلات تعويضية أُجريت أثناء التجربة. وإذا ظهرت تجاعيد أو تسطيح أو انحراف في الزاوية، فلا تتعامل معها كتفاصيل بسيطة تُعالج لاحقاً. فهذه بالضبط هي المشكلات التي يجب أن تكشفها عملية التقييم.

اسأل أيضاً عما إذا كانت النتيجة قابلة للتكرار عبر عدة قطع، لا قطعة واحدة فقط. فعينة واحدة مقبولة لا تثبت استقرار العملية.

أخطاء اختيار تظهر متأخرة

تبقى بعض الأخطاء مخفية حتى التركيب أو بدء الإنتاج:

• التقليل من مدة توريد القوالب للأقطار أو أنصاف الأقطار الخاصة
• افتراض أن الآلة القياسية تشمل جميع خيارات الدعم المطلوبة
• تجاهل مستوى مهارة المشغل عند اختيار نظام التحكم
• عدم تحديد معايير الفحص قبل FAT أو SAT
• الاختيار بناءً على الحجم الأقصى بدلاً من صعوبة الثني الفعلية

ومن المشكلات الشائعة الأخرى التعامل مع المرونة المستقبلية على أنها مجانية. فهي ليست كذلك. إذا كنت تحتاج إلى مجال للمشاريع المستقبلية، فأدرج هامش السعة بشكل متعمد. لكن إذا جرى تكبير حجم الآلة لمجرد الشعور بالأمان، فقد ينتهي بك الأمر إلى دفع تكلفة تعقيد لا يضيف قيمة كبيرة للبرنامج الحالي.

كيف يضيّق المقيّمون ذوو الخبرة نطاق القرار عادةً

إنهم يختزلون الاختيار في عدد قليل من الأسئلة العملية:

• هل تستطيع الآلة ثني أصعب قطعة لدينا بشكل متكرر ضمن التفاوت؟
• هل أسلوب القوالب مثبت لمادتنا وهندستنا؟
• هل يستطيع مشغلونا تشغيلها باستمرار بعد التدريب؟
• هل ستكون الصيانة وقطع الغيار قابلة للإدارة في منطقتنا؟
• هل يفهم المورد احتياجات العمليات السابقة واللاحقة؟

غالباً ما يُستهان بهذه النقطة الأخيرة. فالمورد الذي يعمل في مجالات الثني والقطع والتشغيل الآلي واللحام وإزالة النتوءات ومعالجة الصفائح يكون غالباً في وضع أفضل لدعم التفكير على مستوى الخط. ومن المعقول أيضاً للمشترين الذين يخدمون أسواق التصدير أو القطاعات المنظمة أن يسألوا عن انضباط نظام الجودة وممارسات الامتثال. وتفيد Samgins بأن الإنتاج والتصميم منظمان وفق متطلبات نظام الجودة ISO9001 ومعايير CE الأوروبية، وهو نوع المعلومات الأساسية التي يرغب المقيّمون عادةً في تأكيدها خلال فحص المورد ومراجعة الوثائق.

قرب نهاية العملية، يكون أفضل خيار لك عادةً هو آلة ثني الأنابيب كبيرة القطر التي توفر جودة مستقرة للقطعة الأكثر تطلباً، مع احتياطي كافٍ للتغير الطبيعي في الإنتاج، ودون خلق مشكلات مناولة أو صيانة يمكن تجنبها. وهذا معيار أفضل من مجرد شراء الخيار الأكبر أو الأرخص في القائمة.

الأسئلة الشائعة

هل تكون الآلة الأكبر دائماً أكثر أماناً لثني الأنابيب ذات الجدران السميكة؟
لا. تساعد السعة الإضافية، لكن زيادة حجم الآلة كثيراً قد ترفع التكلفة والمساحة المطلوبة وتعقيد الإعداد. الخيار الأكثر أماناً هو آلة بهامش احتياطي مناسب لأصعب قطعة لديك.

هل أحتاج دائماً إلى ماندريل للأنابيب ذات الجدران السميكة؟
ليس دائماً. يعتمد ذلك على نصف القطر والمادة وسماكة الجدار ومتطلبات الجودة. يمكن تنفيذ بعض الثنيات من دونه، ولكن لدائرة نصف قطرها أضيق أو تحكم أكثر صرامة في الشكل، غالباً ما يكون دعم الماندريل ضرورياً.

هل ينبغي إعطاء الأولوية للتحكم الهيدروليكي أم CNC؟
هذان سؤالان مختلفان. يؤثر تحكم CNC في قابلية التكرار والتعويض. بينما تؤثر الهندسة الهيدروليكية أو غيرها من هندسات الدفع في توصيل القوة والسلوك الميكانيكي. قيّم كليهما وفق متطلبات قطعتك.

ما أفضل طريقة لمقارنة موردين؟
استخدم بيانات القطعة نفسها ومعايير القبول نفسها، ومن الأفضل مادة العينة نفسها. قارن قابلية التكرار ونهج القوالب ووضوح الإعداد ودعم الخدمة، وليس السعة المعروضة فقط.
