نادراً ما يكون تحقيق ثنية نظيفة في الأنابيب المربعة مسألة «ضغط أكبر». عملياً، تأتي معظم الأخطاء البُعدية وعيوب السطح من عدم التوافق بين سلوك المادة وهندسة القوالب والتحكم في الماكينة. ويهم هذا التمييز المشغلين. فعندما تبدو الثنية مقبولة للوهلة الأولى لكنها تُظهر انهياراً في الزوايا، أو ترققاً في الجدار، أو تجعداً، أو ارتداداً مرناً خارج حدود التفاوت المسموح، تكون المشكلة عادةً متأصلة بالفعل في إعداد العملية.

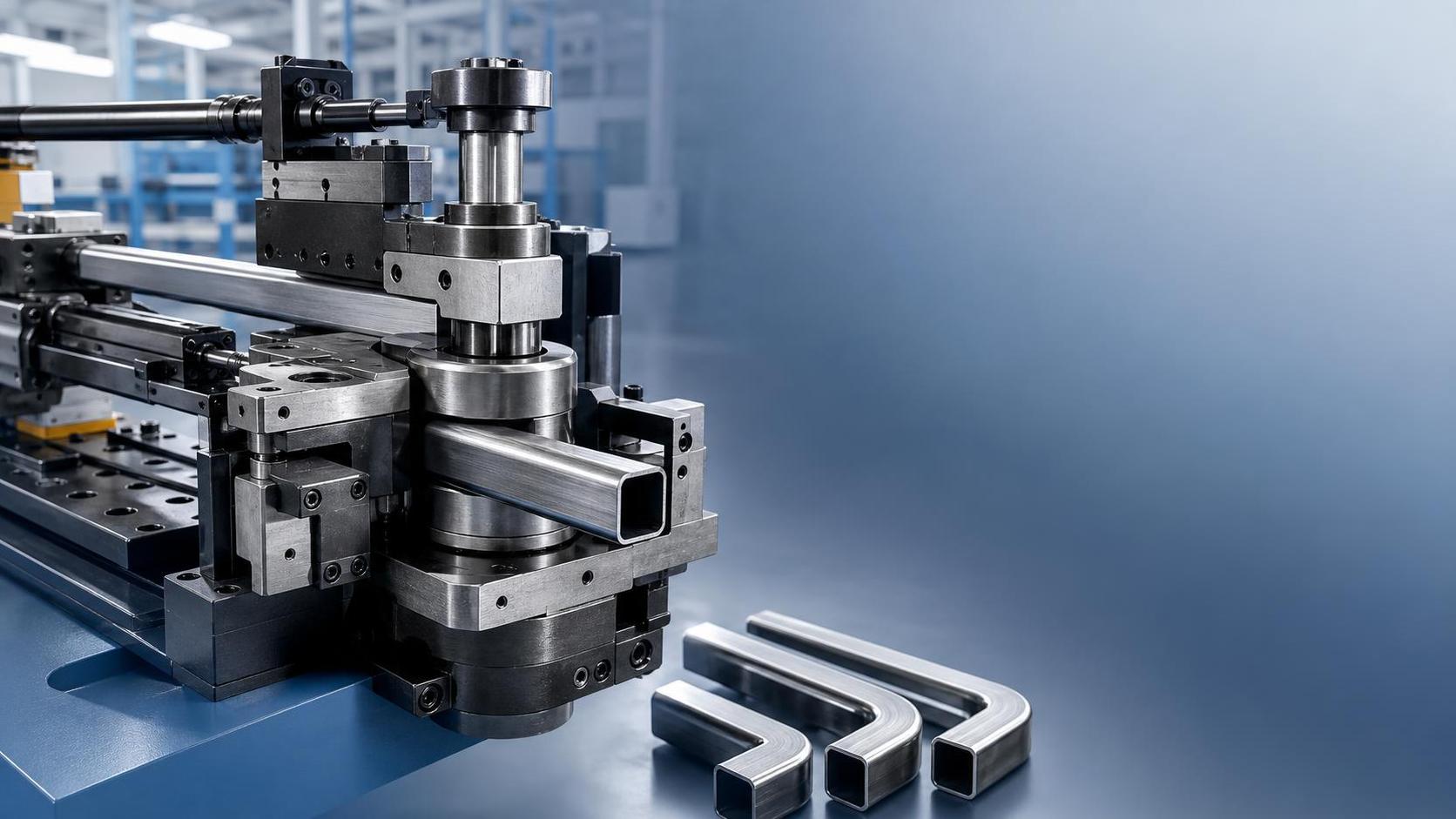

يجب أن تتعامل ماكينة ثني الأنابيب المربعة مع حالة تشكيل أصعب من معدات ثني الأنابيب الدائرية. فالمقاطع المربعة والمستطيلة لا توزع الإجهاد بالتساوي أثناء الثني. يتمدد الجدار الخارجي، وينضغط الجدار الداخلي، وتتصرف الزوايا بصورة مختلفة عن الأسطح المستوية. لهذا السبب قد تصبح الثنيات التي تبدو بسيطة على الورق غير مستقرة في الإنتاج، خاصة عند العمل بأنابيب رقيقة الجدران أو أنصاف أقطار خط المركز الصغيرة أو الأجزاء ذات المتطلبات الجمالية العالية.

لا يقتصر السؤال العملي على كيفية ثني الأنابيب المربعة، بل على كيفية تنفيذ ذلك بصورة متكررة من دون تشويه المقطع بالقدر الذي يسبب مشكلات في التجميع الأولي أو مشكلات في التركيب أو عيوب جودة ظاهرة.

لماذا يصعب ثني الأنابيب المربعة أكثر من الأنابيب الدائرية

تقاوم الأنابيب الدائرية تشوه الشكل الموضعي بشكل أفضل بصورة طبيعية لأن مقطعها متماثل تحت حمل الثني. أما الأنابيب المربعة فلا تتمتع بهذه الميزة. إذ تميل الجوانب المستوية إلى التسطح أو التقعر، بينما تصبح الزوايا نقاط تركيز للإجهاد. وكلما صغر نصف قطر الثني، ازدادت شدة هذه التأثيرات.

تظهر ثلاثة أنماط من التشوه غالباً في أرضية الورشة:

• ترقق الجدار الخارجي، وقد يتبعه تشقق أحياناً، لا سيما في المواد عالية المقاومة أو منخفضة اللدونة.
• تجعد الجدار الداخلي، وينتج عن عدم الاستقرار تحت الضغط عند عدم كفاية الدعم.
• تشوه المقطع، حيث يتحول الشكل المربع إلى شبه منحرف أو مقعر أو منهار جزئياً.

هذه العيوب ليست تجميلية فقط. ففي الهياكل المصنعة، يمكن حتى لتشوه المقطع المعتدل أن يؤثر في فجوات اللحام، وتموضع التركيبات، ومحاذاة ثقوب البراغي، والدقة البُعدية النهائية. وغالباً ما يركز المشغلون على زاوية الثني، إلا أن الحفاظ على شكل المقطع لا يقل أهمية عن الدقة الزاوية.

الماكينة مهمة، ولكن ليس بالطريقة التي يفترضها كثير من المشترين

عند مناقشة ماكينة ثني الأنابيب المربعة، غالباً ما يقارن الناس بين الحمولة وعدد المحاور أو الحد الأقصى لحجم الأنبوب. هذه المواصفات مهمة، لكنها لا تحدد بمفردها جودة الثني. وللحصول على ثنيات دقيقة من دون تشوه الجدار، تتمثل خصائص الماكينة الأهم في استقرار التحكم، وتوافق القوالب، وسلوك التثبيت، والقدرة على دعم الأنبوب طوال دورة الثني.

في الإنتاج الفعلي، تتفوق الماكينة التي توفر تغذية متكررة ودوراناً مستقراً وتطبيقاً ثابتاً للضغط على ماكينة أكثر قوة ذات محاذاة قوالب ضعيفة أو تثبيت غير متسق. وعادة ما يشعر المشغلون بذلك أولاً من خلال حساسية الإعداد: فإذا أحدثت التغييرات الصغيرة في المعلمات تقلبات كبيرة في الجودة، فإن نافذة العملية تكون ضيقة للغاية.

بالنسبة لأعمال الأنابيب المربعة، تشمل أهم العوامل المتعلقة بالماكينة ما يلي:

• صلابة الهيكل ورأس الثني
• دقة حركة قالب التثبيت وقالب الضغط
• طول دعم كافٍ قبل منطقة الثني وبعدها
• قابلية تكرار التحكم المبرمج بالزاوية
• توافر خيارات المندريل أو الدعم الداخلي عند الاقتضاء
• التوافق مع أنظمة القوالب المضادة للتجعد والمساعدة بالتعزيز

تقلل الماكينة الجيدة التباين، لكنها لا تلغي الحاجة إلى القوالب الصحيحة والانضباط في العملية.

هندسة القوالب هي عادةً العامل الحقيقي وراء الجودة

بالنسبة للأنابيب المربعة، يؤثر اختيار القوالب في التحكم بالتشوه أكثر مما يتوقعه كثير من المشغلين الجدد. يجب أن يتطابق مجرى قالب الثني مع مقطع الأنبوب بالقدر الكافي لدعم المقطع من دون تقييده بإفراط. فإذا كان واسعاً جداً، يمكن أن يتحرك الأنبوب أو يتسطح. وإذا كان ضيقاً جداً، تزداد احتمالية ظهور العلامات أو الالتصاق الاحتكاكي أو التغذية غير المتسقة.

تُعد حالة قالب الضغط مهمة بالقدر نفسه. فقد يؤدي التآكل غير المتساوي في قالب الضغط إلى مقاومة سحب غير متماثلة، مما يسبب الالتواء أو سلوكاً غير موحد للجدار. وهذا أحد أسباب ظهور انهيار مرئي أكبر في أحد جانبي الثنية مقارنة بالجانب الآخر حتى عندما تكون المادة من الدفعة نفسها.

بالنسبة لأنصاف الأقطار الأصغر أو الجدران الأرق، تصبح أجهزة الدعم الإضافية ضرورية وليست اختيارية:

• المنادريل تساعد على منع الانهيار من الداخل، رغم أن استخدامها مع الأنابيب المربعة يعتمد على المقطع ونصف القطر وتصميم الماكينة.
• قوالب الماسحة تساعد على كبح التجعد عند المماس الداخلي.
• المساعدة بالتعزيز تقلل السحب المحوري وقد تخفض ترقق الجدار الخارجي.

النقطة الأساسية هي أن سؤال «هل تستطيع الماكينة ثني هذا المقاس؟» ليس هو نفسه سؤال «هل تستطيع العملية الحفاظ على جودة المقطع عند نصف القطر وسماكة الجدار هذه؟»

النسبة التي ينبغي للمشغلين مراقبتها: سماكة الجدار مقابل نصف قطر الثني

تصبح معظم مشكلات الثني أسهل في التنبؤ بمجرد النظر إلى سماكة الجدار ونصف قطر الثني معاً. فقد ينثني أنبوب مربع كبير ذو نصف قطر واسع بشكل نظيف دون دعم خاص، بينما قد يتشوه مقطع أصغر رقيق الجدار بشدة حتى على ماكينة قادرة.

كقاعدة عامة، تزداد المخاطر عندما:

• تكون سماكة الجدار منخفضة مقارنة بعرض الأنبوب
• يكون نصف قطر الثني عند خط المركز قريباً من حجم مقطع الأنبوب
• تكون استطالة المادة محدودة
• تكون متطلبات تشطيب السطح عالية

لهذا السبب لا ينبغي اتخاذ قرارات العملية بناءً على حجم المقطع وحده. فقد يتصرف أنبوبان مربعان بقطر 50 mm بصورة مختلفة جداً إذا كان أحدهما من الفولاذ الطري بسماكة جدار 3.0 mm والآخر من الفولاذ المقاوم للصدأ بسماكة 1.2 mm. وقد تحقق الماكينة نفسها ومجموعة القوالب نفسها نتائج مستقرة مع أحدهما وانهياراً غير مقبول مع الآخر.

عند تطبيق قواعد تصميم رسمية أو معايير العميل، يجب التحقق من حدود الحد الأدنى لنصف قطر الثني مقابل المواصفات الداخلية أو الرسم الهندسي ذي الصلة. وإذا لم يوجد معيار موثق، فغالباً ما يكون الثني التجريبي هو الطريقة الموثوقة الوحيدة لتحديد نافذة عملية قابلة للتطبيق.

تباين المواد سبب خفي لعدم استقرار الثني

غالباً ما يلوم المشغلون إعدادات الماكينة أولاً، لكن جودة الأنابيب الواردة تسبب نسبة كبيرة من مشكلات قابلية التكرار. إذ يؤثر موضع خط اللحام، والتفاوت الفعلي في سماكة الجدار، واتساق نصف قطر الزوايا، ومقاومة الشد، والإجهاد المتبقي الناتج عن تشكيل الأنبوب، جميعها في النتيجة.

تشيع مشكلتان بشكل خاص:

• التباين بين الأنابيب ضمن المواصفة الاسمية نفسها: قد تكون الأبعاد ضمن التفاوت المسموح، لكنها تظل تتصرف بصورة مختلفة عند الثني.
• اتجاه خط اللحام: قد يستجيب أنبوب ERW بصورة مختلفة بحسب موضع خط اللحام بالنسبة إلى مستوى الثني.

ولإنتاج مستقر، ينبغي للمشغلين تسجيل ليس فقط معلمات الماكينة، بل أيضاً مصدر المادة والدفعة واتجاه خط اللحام. فعندما تظهر عيوب الثني بشكل متقطع، غالباً ما يكشف هذا السجل السبب.

إذا كان التطبيق يتضمن لحاماً روبوتياً لاحقاً لتجميعات مصنعة طويلة، يصبح هذا الاتساق في المرحلة السابقة أكثر أهمية. فقد يؤدي العنصر المثني المشوه إلى مشكلات في تتبع خط اللحام أو تباين في التجميع الأولي لاحقاً على الخط. وفي العمليات التي تجمع بين الثني والتصنيع الآلي، قد تحسن معدات مثل روبوت لحام جسري ذو 9 محاور إنتاجية اللحام وقدرة التصحيح، لكنها لا تستطيع التعويض بالكامل عن هندسة الأنبوب غير المستقرة التي تنشأ في مرحلة الثني.

الارتداد المرن ليس مجرد مشكلة زاوية

يفهم معظم المشغلين الارتداد المرن باعتباره مسألة تصحيح لزاوية الثني. ومع الأنابيب المربعة، يؤثر الارتداد المرن أيضاً في دقة المقطع لأن الاستعادة المرنة ليست دائماً موحدة عبر المقطع. وهذا يعني أن القطعة قد تحقق الزاوية المستهدفة لكنها تفشل في الفحص البُعدي بسبب الالتواء أو تغير طول الضلع أو عدم اتساق شكل الزاوية.

يتأثر الارتداد المرن بما يلي:

• حد خضوع المادة
• سماكة الجدار
• نصف قطر الثني
• سرعة الثني
• احتكاك القوالب وظروف الدعم

يمكن لمحاولة التعويض بالثني الزائد وحده أن تنجح في التحكم بالزاوية، لكنها لا تفعل الكثير لحل عدم استقرار الجدار. وإذا كان التجعد أو الانهيار قد بدأ بالفعل أثناء التشكيل، فإن إضافة مزيد من الثني الزائد تؤدي عادةً إلى تفاقم العيب. والنهج الأفضل هو تثبيت دعم المقطع أولاً، ثم ضبط قيمة التعويض بدقة.

إعدادات العملية ذات التأثير الأكبر في تشوه الجدار

في ماكينة حديثة لثني الأنابيب المربعة، تتوفر للمشغلين عادةً عدة متغيرات قابلة للضبط. وليست جميعها ذات التأثير نفسه. ففي الإنتاج اليومي، تستحق الإعدادات التي تتطلب أكبر قدر من الاهتمام ضغط التثبيت، ومساعدة قالب الضغط، وسرعة الثني، وحالة التزييت.

ضغط التثبيت يجب أن يكون مرتفعاً بما يكفي لمنع الانزلاق، لكن الضغط الزائد قد يترك علامات على الأنبوب أو يشوه المقطع قبل بدء الثني حتى.

مساعدة قالب الضغط أو التعزيز يمكن أن تساعد في تغذية المادة إلى داخل الثنية، مما يقلل ترقق الشد في الجدار الخارجي. وإذا كانت المساعدة منخفضة جداً، تزداد مقاومة السحب؛ وإذا كانت مرتفعة جداً، فقد يظهر عدم استقرار بُعدي أو انبعاج في مواضع أخرى.

سرعة الثني غالباً ما تُعامل كإعداد للإنتاجية، لكنها تؤثر أيضاً في الاتساق. إذ يمكن للسرعة المفرطة أن تضخم الاهتزاز والانزلاق وتدفق المادة غير المتساوي، خاصة في المقاطع رقيقة الجدران.

التزييت ليس تفصيلاً ثانوياً للصيانة. فهو يغير ظروف الاحتكاك بين الأنبوب والقوالب، مما يؤثر مباشرة في سلوك التغذية وجودة السطح. وقد يجعل التزييت غير المتسق إعداداً مستقراً سابقاً يبدو غير موثوق.

الدرس العملي بسيط: عند استكشاف الأعطال وإصلاحها، غيّر متغيراً واحداً في كل مرة ووثق النتيجة. فقد تنتج التعديلات المتزامنة قطعة جيدة مرة واحدة، لكنها تجعل تحديد السبب الجذري مستحيلاً.

أخطاء المشغل الشائعة التي تؤدي إلى ثنيات رديئة

لا تنتج كثير من مشكلات التشوه عن قيود الماكينة، بل عن القرارات المتخذة أثناء الإعداد أو الإنتاج.

• استخدام قوالب متآكلة لأن الزاوية لا تزال تبدو صحيحة
• تجاهل اتجاه خط لحام الأنبوب
• تشغيل أنابيب مربعة رقيقة الجدران من دون التحقق من متطلبات الدعم الداخلي
• السعي إلى تصحيح الارتداد المرن قبل إزالة التجعد أو التسطح
• قبول اعتماد القطعة الأولى بناءً على الزاوية والطول الإجمالي فقط
• تجاوز فحوصات المعايرة بعد تغيير القوالب أو الصيانة

ومن الأخطاء الشائعة الأخرى افتراض أن مجموعة معلمات ثبت نجاحها مع أنبوب دائري يمكن نقلها إلى أنبوب مربع بحجم مماثل. تختلف ميكانيكا التشوه بالقدر الكافي الذي يجعل ذلك يؤدي غالباً إلى هدر يمكن تجنبه.

كيفية الحكم على ما إذا كانت العملية تحت السيطرة فعلاً

عملية الثني المستقرة ليست تلك التي تنتج أحياناً قطعة جيدة. بل هي التي تحافظ على الشكل والزاوية وقابلية التكرار عبر دفعة إنتاجية مع تباين طبيعي في المواد. ويمكن للمشغلين تقييم ذلك من خلال فحص أكثر من خط الثني المرئي.

تشمل نقاط التحكم المفيدة ما يلي:

• تغير سماكة الجدار الخارجي بعد الثني
• وجود وعمق تجعد الجدار الداخلي
• تربيع المقطع قبل الثني وبعده
• الالتواء عبر الجزء المثني
• أداء التجميع الأولي في خطوة التجميع التالية

إذا كانت العمليات اللاحقة تشمل اللحام بالتركيبات أو القطع الآلي أو التتبع الروبوتي لخط اللحام، تصبح هذه الفحوصات مهمة تشغيلية وليست مجرد وثائق جودة. ففي خلايا التصنيع المتكاملة، قد تقلل القطعة التي تكون «قريبة بما يكفي» بعد الثني من الإنتاجية لاحقاً. ولهذا السبب يقترن بعض المصنعين بين تشكيل الأنابيب المتحكم به وأنظمة أتمتة عالية الدقة مثل منصة اللحام الجسرية، خاصة في قطع العمل الهيكلية الطويلة حيث يصبح من الصعب إخفاء الخطأ المتراكم.

ما الذي ينبغي أن يعطيه المشغلون الأولوية عند اختيار الماكينة أو تقييمها

عند مقارنة ماكينة ثني الأنابيب المربعة للاستخدام الإنتاجي، فإن التقييم الأكثر ذكاءً ليس أوسع ورقة مواصفات، بل أضيق مقارنة تتمحور حول عائلة قطع العمل الفعلية. ينبغي أن يركز المشغلون على التركيبات التي تنطوي على أكبر قدر من المخاطر: الجدران الرقيقة، وأنصاف الأقطار الضيقة، والأسطح الجمالية، ومتطلبات قابلية التكرار العالية.

الأسئلة الأكثر فائدة عملية:

• هل تستطيع الماكينة الحفاظ على جودة المقطع عند أصغر نصف قطر مخطط؟
• ما دعم القوالب المتاح للمقاطع المربعة والمستطيلة؟
• ما مدى قابلية تكرار الزاوية بعد تشغيل دفعات متعددة من القطع، وليس فقط في الاختبارات النموذجية؟
• ما مدى حساسية العملية لتباين المواد؟
• ما مدى سهولة الحفاظ على المحاذاة واستبدال المكونات المتآكلة؟

بالنسبة للمشغلين، لا تكمن القيمة الحقيقية للماكينة في قدرتها على تنفيذ ثنية استعراضية مثيرة للإعجاب. بل في قدرتها على الحفاظ على هندسة مقبولة في ظروف الإنتاج العادية، مع تباين واقعي في المواد واتساق من وردية إلى أخرى.

هذا هو الفرق بين الثني كعملية تشكيل لمرة واحدة والثني كعملية تصنيع محكومة. فعندما يجب أن تتجمع أجزاء الأنابيب المربعة بصورة سليمة وتجتاز الفحص من دون إعادة تشغيل، تأتي الدقة من الدعم والتحكم والانضباط أكثر بكثير مما تأتي من القوة وحدها.
