Lograr un doblado limpio en tubo cuadrado rara vez es cuestión de aplicar «más presión». En la práctica, la mayoría de los errores dimensionales y defectos superficiales provienen de una falta de correspondencia entre el comportamiento del material, la geometría de las herramientas y el control de la máquina. Para los operadores, esta distinción es importante. Cuando un doblado parece aceptable a primera vista, pero presenta colapso de esquinas, adelgazamiento de pared, arrugas o recuperación elástica fuera de tolerancia, el problema suele estar incorporado ya en la configuración.

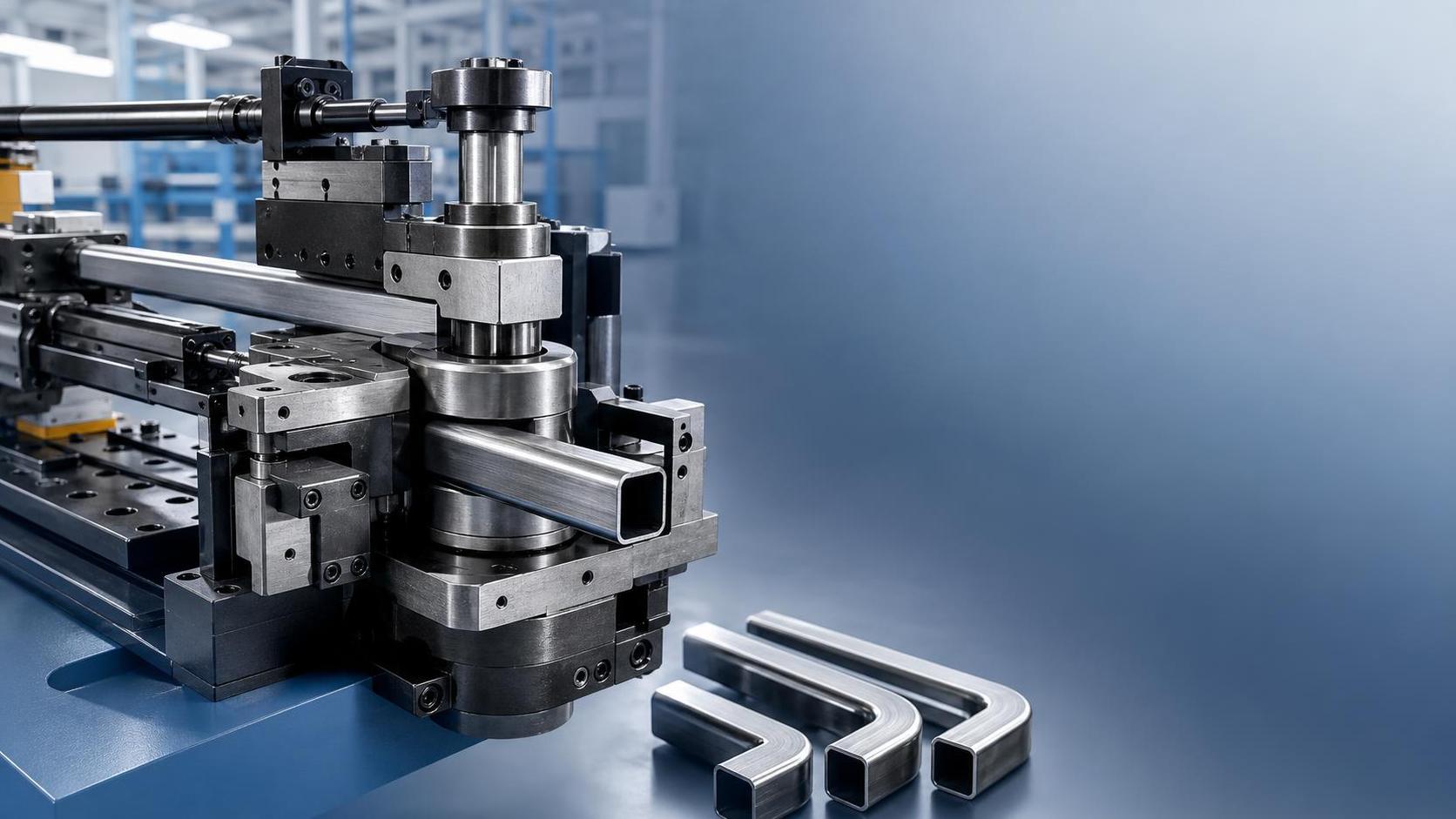

Una máquina dobladora de tubo cuadrado debe gestionar una condición de conformado más difícil que los equipos para tubo redondo. Las secciones cuadradas y rectangulares no distribuyen la tensión de manera uniforme durante el doblado. La pared exterior se estira, la pared interior se comprime y las esquinas se comportan de forma diferente a las caras planas. Por ello, los doblados que parecen simples sobre el papel pueden volverse inestables en producción, especialmente al trabajar con tubos de pared delgada, radios de doblado de línea central pequeños o piezas de acabado estético.

La cuestión práctica no es solo cómo doblar tubo cuadrado, sino cómo hacerlo repetidamente sin deformar el perfil lo suficiente como para generar problemas de ajuste, problemas de montaje o defectos de calidad visibles.

Por qué el tubo cuadrado es más difícil de doblar que el tubo redondo

El tubo redondo resiste naturalmente mejor la distorsión local de la forma porque su sección es simétrica bajo carga de doblado. El tubo cuadrado no tiene esa ventaja. Los lados planos tienden a aplanarse o hundirse, mientras que las esquinas se convierten en puntos de concentración de tensiones. A medida que el radio de doblado se reduce, estos efectos se vuelven más graves.

En el taller se observan con mayor frecuencia tres patrones de deformación:

• Adelgazamiento de la pared exterior, a veces seguido de agrietamiento, especialmente en materiales de alta resistencia o baja ductilidad.
• Arrugamiento de la pared interior, causado por inestabilidad a compresión cuando el soporte es insuficiente.
• Distorsión de la sección, en la que el perfil cuadrado se vuelve trapezoidal, cóncavo o parcialmente colapsado.

Estos defectos no son solo estéticos. En estructuras fabricadas, incluso una distorsión moderada del perfil puede afectar las holguras de soldadura, la ubicación en utillajes, la alineación de los orificios para pernos y la precisión dimensional final. Los operadores suelen centrarse en el ángulo de doblado, pero la conservación del perfil es tan importante como la precisión angular.

La máquina importa, pero no de la forma que muchos compradores suponen

Cuando se habla de una máquina dobladora de tubo cuadrado, a menudo se comparan el tonelaje, el número de ejes o el tamaño máximo de tubo. Estas especificaciones importan, pero por sí solas no determinan la calidad del doblado. Para lograr doblados precisos sin deformación de pared, las características más importantes de la máquina son la estabilidad del control, la compatibilidad de las herramientas, el comportamiento de sujeción y la capacidad de sostener el tubo durante todo el ciclo de doblado.

En producción real, una máquina que proporciona avance repetible, rotación estable y aplicación de presión constante superará a una máquina más potente con mala alineación de herramientas o sujeción inconsistente. Los operadores suelen percibirlo primero por la sensibilidad de la configuración: si pequeños cambios de parámetros producen grandes variaciones de calidad, la ventana de proceso es demasiado estrecha.

Para el trabajo con tubo cuadrado, los factores relacionados con la máquina más importantes son:

• Rigidez del bastidor y del cabezal de doblado
• Precisión del movimiento de la matriz de sujeción y la matriz de presión
• Longitud de soporte adecuada antes y después de la zona de doblado
• Repetibilidad del control programado del ángulo
• Disponibilidad de mandriles u opciones de soporte interno cuando corresponda
• Compatibilidad con sistemas de herramientas antiarrugas y de asistencia por empuje

Una buena máquina reduce la variación. No elimina la necesidad de herramientas correctas y disciplina de proceso.

La geometría de las herramientas suele ser el verdadero factor determinante de la calidad

Para tubos cuadrados, la selección de herramientas influye más en el control de la deformación de lo que muchos operadores nuevos esperan. La ranura de la matriz de doblado debe ajustarse al perfil del tubo lo suficiente para sostener la sección sin restringirla en exceso. Si queda demasiado holgada, el tubo puede desplazarse o aplanarse. Si queda demasiado ajustada, aumentan las posibilidades de marcas, agarrotamiento o avance inconsistente.

El estado de la matriz de presión es igualmente importante. Un desgaste desigual en la matriz de presión puede crear arrastre asimétrico, lo que provoca torsión o comportamiento no uniforme de la pared. Esta es una de las razones por las que un lado de un doblado puede mostrar un colapso más visible que el otro, incluso cuando el material procede del mismo lote.

Para radios más cerrados o paredes más delgadas, los dispositivos de soporte adicionales pasan a ser necesarios, no opcionales:

• Los mandriles ayudan a evitar el colapso desde el interior, aunque su uso en tubo cuadrado depende del perfil, el radio y el diseño de la máquina.
• Las matrices limpiadoras ayudan a suprimir las arrugas en la tangente interior.
• La asistencia por empuje reduce el arrastre axial y puede disminuir el adelgazamiento de la pared exterior.

El punto clave es que «¿puede la máquina doblar este tamaño?» no es lo mismo que «¿puede el proceso mantener la calidad del perfil con este radio y espesor de pared?».

La relación que los operadores deben vigilar: espesor de pared frente a radio de doblado

La mayoría de los problemas de doblado se vuelven más fáciles de predecir una vez que se consideran conjuntamente el espesor de pared y el radio de doblado. Un tubo cuadrado grande con un radio generoso puede doblarse limpiamente sin soporte especial, mientras que una sección más pequeña de pared delgada con un radio cerrado puede deformarse gravemente incluso en una máquina capaz.

Como regla general, el riesgo aumenta cuando:

• El espesor de pared es bajo respecto al ancho del tubo
• El radio de doblado de línea central es cercano al tamaño de la sección del tubo
• El material tiene un alargamiento limitado
• Los requisitos de acabado superficial son elevados

Por ello, las decisiones de proceso no deben tomarse únicamente a partir del tamaño de la sección. Dos tubos cuadrados de 50 mm pueden comportarse de forma muy diferente si uno es de acero dulce con pared de 3.0 mm y el otro es de acero inoxidable con pared de 1.2 mm. La misma máquina y el mismo juego de matrices pueden producir resultados estables en uno y un colapso inaceptable en el otro.

Cuando se apliquen reglas formales de diseño o normas del cliente, los límites mínimos de radio de doblado deben verificarse con las especificaciones internas o el plano de ingeniería correspondiente. Si no existe una norma documentada, el doblado de prueba suele ser la única forma fiable de establecer una ventana de proceso viable.

La variabilidad del material es una causa oculta de doblado inestable

Los operadores suelen culpar primero a los ajustes de la máquina, pero la calidad del tubo recibido provoca una gran parte de los problemas de repetibilidad. La posición de la costura de soldadura, la variación real del espesor de pared, la uniformidad del radio de las esquinas, la resistencia a la tracción y la tensión residual del conformado del tubo influyen en el resultado.

Dos problemas son especialmente comunes:

• Variación entre tubos dentro de la misma especificación nominal: las dimensiones pueden estar dentro de tolerancia, pero aun así comportarse de manera diferente durante el doblado.
• Orientación de la costura de soldadura: el tubo ERW puede responder de forma distinta según la posición de la costura respecto al plano de doblado.

Para una producción estable, los operadores deben registrar no solo los parámetros de la máquina, sino también la fuente del material, el lote y la orientación de la costura. Cuando los defectos de doblado aparecen de forma intermitente, este historial suele revelar la causa.

Si la aplicación implica soldadura robótica posterior de conjuntos fabricados largos, esta consistencia previa se vuelve aún más importante. Un elemento doblado distorsionado puede generar problemas de seguimiento de costura o variación de ajuste más adelante en la línea. En operaciones que combinan doblado con fabricación automatizada, equipos como unrobot de soldadura tipo pórtico de 9 ejes pueden mejorar el rendimiento de soldadura y la capacidad de corrección, pero no pueden compensar por completo una geometría de tubo inestable creada en la etapa de doblado.

La recuperación elástica no es solo un problema de ángulo

La mayoría de los operadores entienden la recuperación elástica como un problema de corrección del ángulo de doblado. En el tubo cuadrado, la recuperación elástica también afecta la precisión del perfil porque la recuperación elástica no siempre es uniforme en toda la sección. Esto significa que una pieza puede alcanzar el ángulo objetivo y aun así no superar la inspección dimensional debido a torsión, desplazamiento de la longitud de las alas o forma inconsistente de las esquinas.

La recuperación elástica está influida por:

• Límite elástico del material
• Espesor de pared
• Radio de doblado
• Velocidad de doblado
• Fricción de las herramientas y condiciones de soporte

Intentar compensar únicamente con sobredoblado puede funcionar para el control del ángulo, pero hace poco para resolver la inestabilidad de la pared. Si ya se están desarrollando arrugas o colapso durante el conformado, añadir más sobredoblado normalmente empeora el defecto. El mejor enfoque consiste en estabilizar primero el soporte de la sección y luego ajustar con precisión el valor de compensación.

Ajustes de proceso que tienen el mayor efecto sobre la deformación de la pared

En una máquina moderna de doblado de tubo cuadrado, los operadores suelen disponer de varias variables ajustables. No todas tienen el mismo impacto. En la producción diaria, los ajustes que merecen mayor atención son la presión de sujeción, la asistencia de la matriz de presión, la velocidad de doblado y las condiciones de lubricación.

La presión de sujeción debe ser suficiente para evitar el deslizamiento, pero una presión excesiva puede marcar el tubo o distorsionar la sección antes de que siquiera comience el doblado.

La asistencia o el empuje de la matriz de presión pueden ayudar a alimentar material hacia el doblado, reduciendo el adelgazamiento por tracción en la pared exterior. Si la asistencia es demasiado baja, aumenta el arrastre; si es demasiado alta, puede aparecer inestabilidad dimensional o pandeo en otra zona.

La velocidad de doblado suele tratarse como un ajuste de productividad, pero también afecta a la consistencia. Una velocidad excesiva puede amplificar la vibración, el deslizamiento y el flujo desigual de material, especialmente en perfiles de pared delgada.

La lubricación no es un detalle menor de mantenimiento. Modifica las condiciones de fricción entre el tubo y las herramientas, lo que afecta directamente al comportamiento de avance y a la calidad superficial. Una lubricación inconsistente puede hacer que una configuración previamente estable parezca poco fiable.

La lección práctica es sencilla: al solucionar problemas, cambie una variable a la vez y documente el resultado. Los ajustes simultáneos pueden producir una buena pieza una vez, pero hacen imposible identificar la causa raíz.

Errores comunes de los operadores que provocan malos doblados

Muchos problemas de deformación no son causados por las limitaciones de la máquina, sino por decisiones tomadas durante la configuración o la producción.

• Utilizar herramientas desgastadas porque el ángulo todavía parece correcto
• Ignorar la orientación de la costura del tubo
• Procesar tubo cuadrado de pared delgada sin verificar los requisitos de soporte interno
• Buscar la corrección de recuperación elástica antes de eliminar las arrugas o el aplanamiento
• Aceptar la aprobación de la primera pieza basándose solo en el ángulo y la longitud total
• Omitir comprobaciones de calibración tras el cambio de herramientas o el mantenimiento

Otro error común es asumir que un conjunto de parámetros probado en tubo redondo puede transferirse a tubo cuadrado de tamaño similar. La mecánica de deformación es lo bastante diferente como para que esto a menudo genere desperdicio evitable.

Cómo evaluar si un proceso está realmente bajo control

Un proceso de doblado estable no es aquel que produce ocasionalmente una buena pieza. Es aquel que mantiene la forma, el ángulo y la repetibilidad durante una serie de producción con variación normal del material. Los operadores pueden evaluarlo comprobando más que la línea visible de doblado.

Los puntos de control útiles incluyen:

• Cambio del espesor de la pared exterior tras el doblado
• Presencia y profundidad de las arrugas en la pared interior
• Escuadría del perfil antes y después del doblado
• Torsión a lo largo de la sección doblada
• Comportamiento de ajuste en el siguiente paso de montaje

Si los procesos posteriores incluyen soldadura en utillaje, corte automatizado o seguimiento robótico de costura, estas comprobaciones se vuelven importantes desde el punto de vista operativo, no solo como documentación de calidad. En celdas de fabricación integradas, una pieza que queda «lo suficientemente cerca» después del doblado aún puede reducir el rendimiento más adelante. Por ello, algunos fabricantes combinan el conformado controlado de tubos con sistemas de automatización de alta precisión, como una plataforma de soldadura tipo pórtico, especialmente en piezas estructurales largas donde el error acumulado resulta difícil de ocultar.

Qué deben priorizar los operadores al seleccionar o evaluar una máquina

Al comparar una máquina dobladora de tubo cuadrado para uso en producción, la evaluación más inteligente no es la hoja de especificaciones más amplia. Es la comparación más específica en torno a la familia real de piezas. Los operadores deben centrarse en las combinaciones que generan mayor riesgo: paredes delgadas, radios cerrados, superficies estéticas y elevados requisitos de repetibilidad.

Las preguntas más útiles son prácticas:

• ¿Puede la máquina mantener la calidad del perfil en el radio mínimo previsto?
• ¿Qué soporte de herramientas está disponible para secciones cuadradas y rectangulares?
• ¿Qué tan repetible es el ángulo después de series de múltiples piezas, y no solo en pruebas de muestra?
• ¿Qué tan sensible es el proceso a la variación del material?
• ¿Qué tan fácil es mantener la alineación y sustituir los componentes de desgaste?

Para los operadores, el valor real de una máquina no es si puede realizar un doblado de demostración impresionante. Es si puede mantener una geometría aceptable en condiciones ordinarias de producción, con variabilidad realista del material y consistencia entre turnos.

Esa es la diferencia entre el doblado como una operación de conformado única y el doblado como un proceso de fabricación controlado. Cuando las piezas de tubo cuadrado deben ensamblarse correctamente y superar la inspección sin retrabajo, la precisión proviene mucho más del soporte, el control y la disciplina que de la fuerza por sí sola.
