Получение чистого изгиба квадратной трубы редко сводится к «большему давлению». На практике большинство размерных отклонений и дефектов поверхности возникают из-за несоответствия между свойствами материала, геометрией оснастки и управлением станком. Для операторов это различие имеет значение. Если изгиб на первый взгляд выглядит приемлемо, но наблюдаются смятие углов, утонение стенок, складки или пружинение за пределами допуска, проблема обычно уже заложена в настройке.

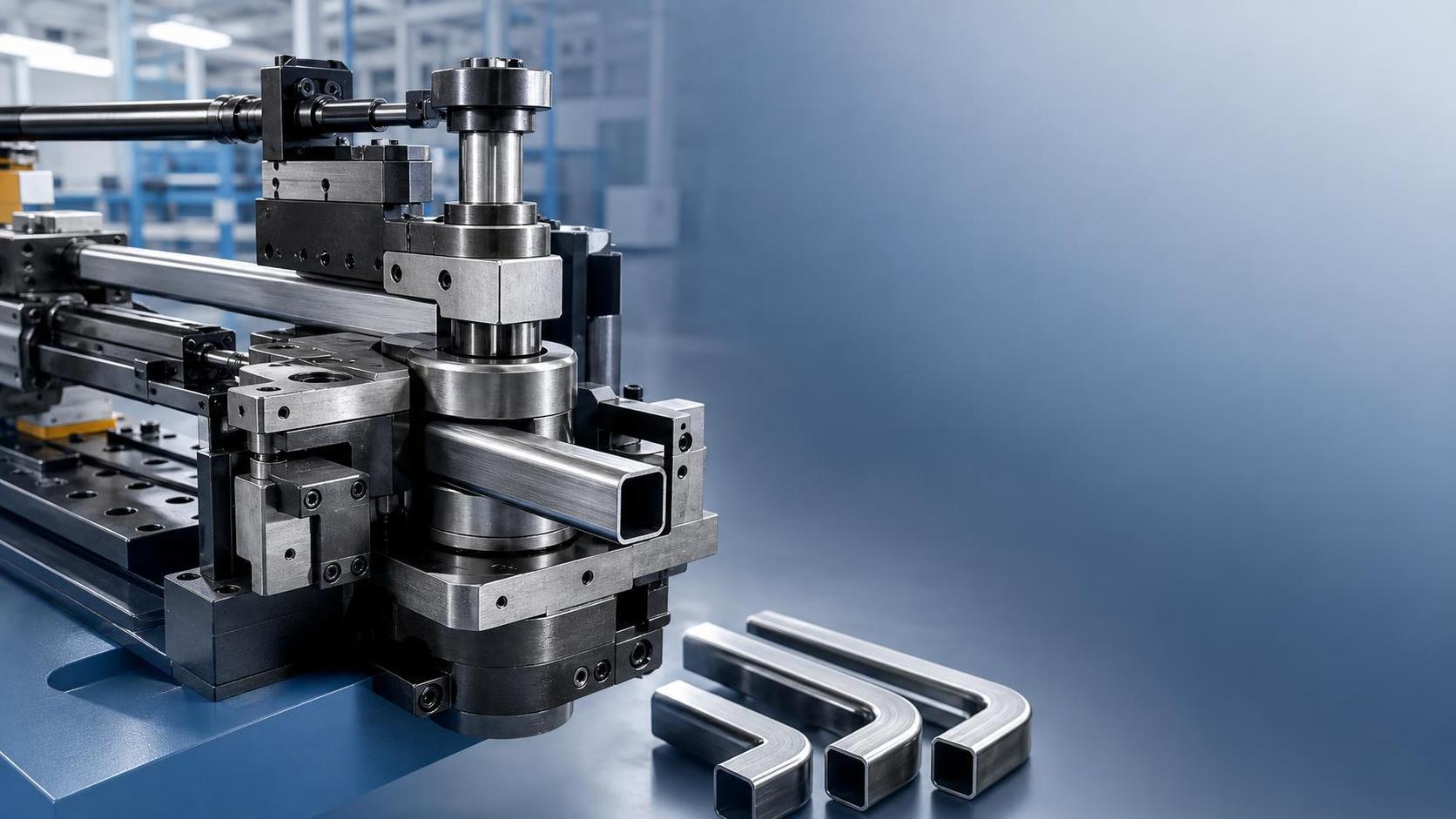

Станок для гибки квадратных труб должен работать в более сложных условиях формования, чем оборудование для круглых труб. В квадратных и прямоугольных профилях напряжения при гибке распределяются неравномерно. Наружная стенка растягивается, внутренняя сжимается, а углы ведут себя иначе, чем плоские грани. Поэтому изгибы, кажущиеся простыми на чертеже, могут стать нестабильными в производстве, особенно при работе с тонкостенными трубами, малыми радиусами по центральной линии или деталями с высокими требованиями к внешнему виду.

Практический вопрос состоит не только в том, как согнуть квадратную трубу, но и в том, как делать это повторяемо, не деформируя профиль настолько, чтобы возникали проблемы подгонки, сборки или заметные дефекты качества.

Почему квадратную трубу сложнее гнуть, чем круглую

Круглая труба естественным образом лучше сопротивляется локальному искажению формы благодаря симметричности своего сечения под изгибающей нагрузкой. У квадратной трубы такого преимущества нет. Плоские стороны склонны к уплощению или вдавливанию, а углы становятся точками концентрации напряжений. По мере уменьшения радиуса изгиба эти эффекты усиливаются.

В цеховых условиях чаще всего встречаются три вида деформации:

• Утонение наружной стенки, иногда сопровождающееся растрескиванием, особенно у высокопрочных материалов или материалов с низкой пластичностью.
• Образование складок на внутренней стенке, вызванное неустойчивостью при сжатии при недостаточной поддержке.
• Искажение сечения, при котором квадратный профиль становится трапециевидным, вогнутым или частично смятым.

Эти дефекты не являются только косметическими. В сварных конструкциях даже умеренное искажение профиля может повлиять на сварочные зазоры, позиционирование в приспособлениях, совмещение отверстий под болты и итоговую точность размеров. Операторы часто сосредоточены на угле гиба, однако сохранение профиля не менее важно, чем угловая точность.

Станок важен, но не так, как предполагают многие покупатели

Когда обсуждают станок для гибки квадратных труб, часто сравнивают усилие, количество осей или максимальный размер трубы. Эти характеристики важны, но сами по себе не определяют качество гибки. Для точных изгибов без деформации стенок более значимы стабильность управления, совместимость с оснасткой, поведение зажима и возможность поддерживать трубу на протяжении всего цикла гибки.

В реальном производстве станок, обеспечивающий повторяемую подачу, стабильное вращение и равномерное приложение давления, превзойдет более мощный станок с плохим выравниванием оснастки или нестабильным зажимом. Операторы обычно первыми замечают это по чувствительности настройки: если небольшие изменения параметров вызывают большие колебания качества, технологическое окно слишком узкое.

Для работы с квадратными трубами наиболее важны следующие факторы, связанные со станком:

• Жесткость рамы и гибочной головки
• Точность перемещения зажимной и прижимной матриц
• Достаточная длина поддержки до и после зоны гибки
• Повторяемость программируемого контроля угла
• Наличие оправки или вариантов внутренней поддержки, где это применимо
• Совместимость с противоскладочными системами оснастки и системами с бустерной поддержкой

Хороший станок уменьшает разброс. Он не устраняет необходимость в правильной оснастке и соблюдении технологической дисциплины.

Геометрия оснастки обычно является настоящим фактором качества

Для квадратных труб выбор оснастки оказывает на контроль деформации большее влияние, чем ожидают многие начинающие операторы. Ручей гибочного шаблона должен достаточно точно соответствовать профилю трубы, чтобы поддерживать сечение, не чрезмерно ограничивая его. При слишком большом зазоре труба может смещаться или уплощаться. При слишком плотной посадке повышается вероятность появления следов, задиров или нестабильной подачи.

Состояние прижимной матрицы не менее важно. Неравномерный износ прижимной матрицы может создавать асимметричное сопротивление перемещению, приводящее к скручиванию или неравномерному поведению стенок. По этой причине одна сторона изгиба может иметь более заметное смятие, чем другая, даже если материал поступил из одной партии.

Для более малых радиусов или тонких стенок дополнительные поддерживающие устройства становятся необходимостью, а не опцией:

• Оправки помогают предотвратить смятие изнутри, хотя их применение для квадратных труб зависит от профиля, радиуса и конструкции станка.
• Противоскладочные матрицы помогают подавлять образование складок на внутренней касательной.
• Бустерная поддержка снижает осевое сопротивление и может уменьшить утонение наружной стенки.

Ключевой момент состоит в том, что вопрос «может ли станок гнуть такой размер?» не равнозначен вопросу «может ли процесс сохранить качество профиля при таком радиусе и толщине стенки?»

Соотношение, за которым должны следить операторы: толщина стенки и радиус гибки

Большинство проблем гибки становится легче прогнозировать, если рассматривать толщину стенки и радиус гибки вместе. Крупная квадратная труба с большим радиусом может быть качественно согнута без специальной поддержки, тогда как меньший тонкостенный профиль с малым радиусом может сильно деформироваться даже на производительном станке.

Как правило, риск возрастает, когда:

• Толщина стенки мала относительно ширины трубы
• Радиус гиба по центральной линии близок к размеру сечения трубы
• Материал имеет ограниченное удлинение
• Требования к качеству поверхности высоки

Именно поэтому технологические решения не следует принимать только на основе размера сечения. Две квадратные трубы 50 mm могут вести себя совершенно по-разному, если одна изготовлена из низкоуглеродистой стали со стенкой 3.0 mm, а другая — из нержавеющей стали со стенкой 1.2 mm. Один и тот же станок и комплект матриц могут давать стабильный результат на одной трубе и неприемлемое смятие на другой.

Там, где применяются формальные правила проектирования или стандарты заказчика, ограничения минимального радиуса гибки следует проверять по внутренним спецификациям или соответствующему инженерному чертежу. Если документированный стандарт отсутствует, пробная гибка часто является единственным надежным способом установить работоспособное технологическое окно.

Вариативность материала — скрытая причина нестабильной гибки

Операторы часто в первую очередь обвиняют настройки станка, однако качество поступающих труб вызывает значительную долю проблем с повторяемостью. Расположение сварного шва, фактическое отклонение толщины стенки, постоянство радиуса углов, предел прочности и остаточные напряжения после формования трубы — все это влияет на результат.

Особенно распространены две проблемы:

• Различия между трубами в пределах одной номинальной спецификации: размеры могут находиться в допуске, но трубы все равно по-разному ведут себя при гибке.
• Ориентация сварного шва: труба ERW может реагировать по-разному в зависимости от положения шва относительно плоскости гибки.

Для стабильного производства операторы должны фиксировать не только параметры станка, но и источник материала, партию и ориентацию шва. Когда дефекты гибки появляются периодически, именно эта история часто позволяет выявить причину.

Если применение включает последующую роботизированную сварку длинных сварных сборок, эта стабильность на предшествующей операции становится еще важнее. Деформированный изогнутый элемент может впоследствии вызвать проблемы отслеживания шва или разброс при подгонке на линии. В операциях, сочетающих гибку с автоматизированным изготовлением, такое оборудование, как9-осевой портальный сварочный робот, может повысить производительность сварки и возможности коррекции, но не способно полностью компенсировать нестабильную геометрию трубы, созданную на этапе гибки.

Пружинение — это не только проблема угла

Большинство операторов понимают пружинение как проблему коррекции угла гибки. При работе с квадратной трубой пружинение также влияет на точность профиля, поскольку упругое восстановление не всегда равномерно по сечению. Это означает, что деталь может соответствовать целевому углу, но не пройти размерный контроль из-за скручивания, смещения длины полки или нестабильной формы углов.

На пружинение влияют:

• Предел текучести материала
• Толщина стенки
• Радиус гибки
• Скорость гибки
• Трение в оснастке и условия поддержки

Попытка компенсировать это только перегибом может сработать для контроля угла, но мало помогает решить проблему неустойчивости стенок. Если складки или смятие уже возникают в процессе формования, увеличение перегиба обычно усугубляет дефект. Лучший подход — сначала стабилизировать поддержку сечения, а затем точно настроить величину компенсации.

Параметры процесса, наиболее сильно влияющие на деформацию стенок

На современном станке для гибки квадратных труб операторы обычно имеют несколько регулируемых переменных. Не все они одинаково влияют на результат. В повседневном производстве наиболее пристального внимания заслуживают давление зажима, поддержка прижимной матрицы, скорость гибки и состояние смазки.

Давление зажима должно быть достаточным для предотвращения проскальзывания, однако избыточное давление может оставить следы на трубе или деформировать сечение еще до начала гибки.

Поддержка или бустер прижимной матрицы может способствовать подаче материала в зону гибки, уменьшая растяжение и утонение наружной стенки. При слишком слабой поддержке возрастает сопротивление; при слишком сильной в других местах может возникнуть нестабильность размеров или потеря устойчивости.

Скорость гибки часто считают параметром производительности, но она также влияет на стабильность. Чрезмерная скорость может усилить вибрацию, проскальзывание и неравномерное течение материала, особенно у тонкостенных профилей.

Смазка — не второстепенная деталь технического обслуживания. Она изменяет условия трения между трубой и оснасткой, что напрямую влияет на поведение подачи и качество поверхности. Нестабильная смазка может сделать ранее стабильную настройку ненадежной.

Практический вывод прост: при поиске неисправностей изменяйте по одному параметру за раз и документируйте результат. Одновременная корректировка может один раз дать хорошую деталь, но делает невозможным выявление первопричины.

Распространенные ошибки операторов, приводящие к некачественным изгибам

Многие проблемы деформации вызваны не ограничениями станка, а решениями, принятыми при настройке или во время производства.

• Использование изношенной оснастки, поскольку угол все еще выглядит правильным
• Игнорирование ориентации сварного шва трубы
• Работа с тонкостенной квадратной трубой без проверки требований к внутренней поддержке
• Коррекция пружинения до устранения складок или уплощения
• Приемка первой детали только по углу и общей длине
• Пропуск проверок калибровки после смены оснастки или технического обслуживания

Еще одна распространенная ошибка — предполагать, что набор параметров, проверенный на круглой трубе, можно перенести на квадратную трубу аналогичного размера. Механика деформации достаточно различается, поэтому это часто приводит к предотвратимому браку.

Как определить, действительно ли процесс находится под контролем

Стабильный процесс гибки — это не процесс, который иногда выпускает хорошую деталь. Это процесс, который сохраняет форму, угол и повторяемость в течение производственной партии при нормальном разбросе материала. Операторы могут оценивать это, проверяя не только видимую линию изгиба.

Полезные контрольные точки включают:

• Изменение толщины наружной стенки после гибки
• Наличие и глубину складок на внутренней стенке
• Квадратность профиля до и после гибки
• Скручивание по изогнутому участку
• Качество подгонки на следующем этапе сборки

Если последующие процессы включают сварку в приспособлениях, автоматизированную резку или роботизированное отслеживание шва, эти проверки становятся важными для производства, а не только для документации по качеству. В интегрированных производственных ячейках деталь, которая после гибки является «достаточно хорошей», все равно может снизить производительность на последующих этапах. Поэтому некоторые производители сочетают контролируемое формование труб с высокоточной автоматизацией, например с портальной сварочной платформой, особенно при работе с длинными конструкционными заготовками, где накопленную ошибку трудно скрыть.

Что операторы должны учитывать в первую очередь при выборе или оценке станка

При сравнении станков для гибки квадратных труб для производственного применения наиболее разумной оценкой является не самый широкий перечень характеристик. Это наиболее узкое сравнение применительно к реальному семейству деталей. Операторы должны сосредоточиться на сочетаниях, создающих наибольший риск: тонких стенках, малых радиусах, поверхностях с высокими требованиями к внешнему виду и высокой потребности в повторяемости.

Наиболее полезны практические вопросы:

• Может ли станок сохранять качество профиля на наименьшем запланированном радиусе?
• Какая поддерживающая оснастка доступна для квадратных и прямоугольных сечений?
• Насколько повторяем угол после серийного изготовления деталей, а не только при испытаниях образцов?
• Насколько процесс чувствителен к вариативности материала?
• Насколько легко поддерживать выравнивание и заменять изнашиваемые компоненты?

Для операторов реальная ценность станка заключается не в том, способен ли он выполнить впечатляющий демонстрационный изгиб. Важно, может ли он сохранять приемлемую геометрию в обычных производственных условиях при реалистичной вариативности материала и стабильности от смены к смене.

В этом состоит разница между гибкой как разовой операцией формования и гибкой как управляемым производственным процессом. Когда детали из квадратной трубы должны качественно собираться и проходить контроль без доработки, точность гораздо больше зависит от поддержки, контроля и дисциплины, чем только от усилия.
