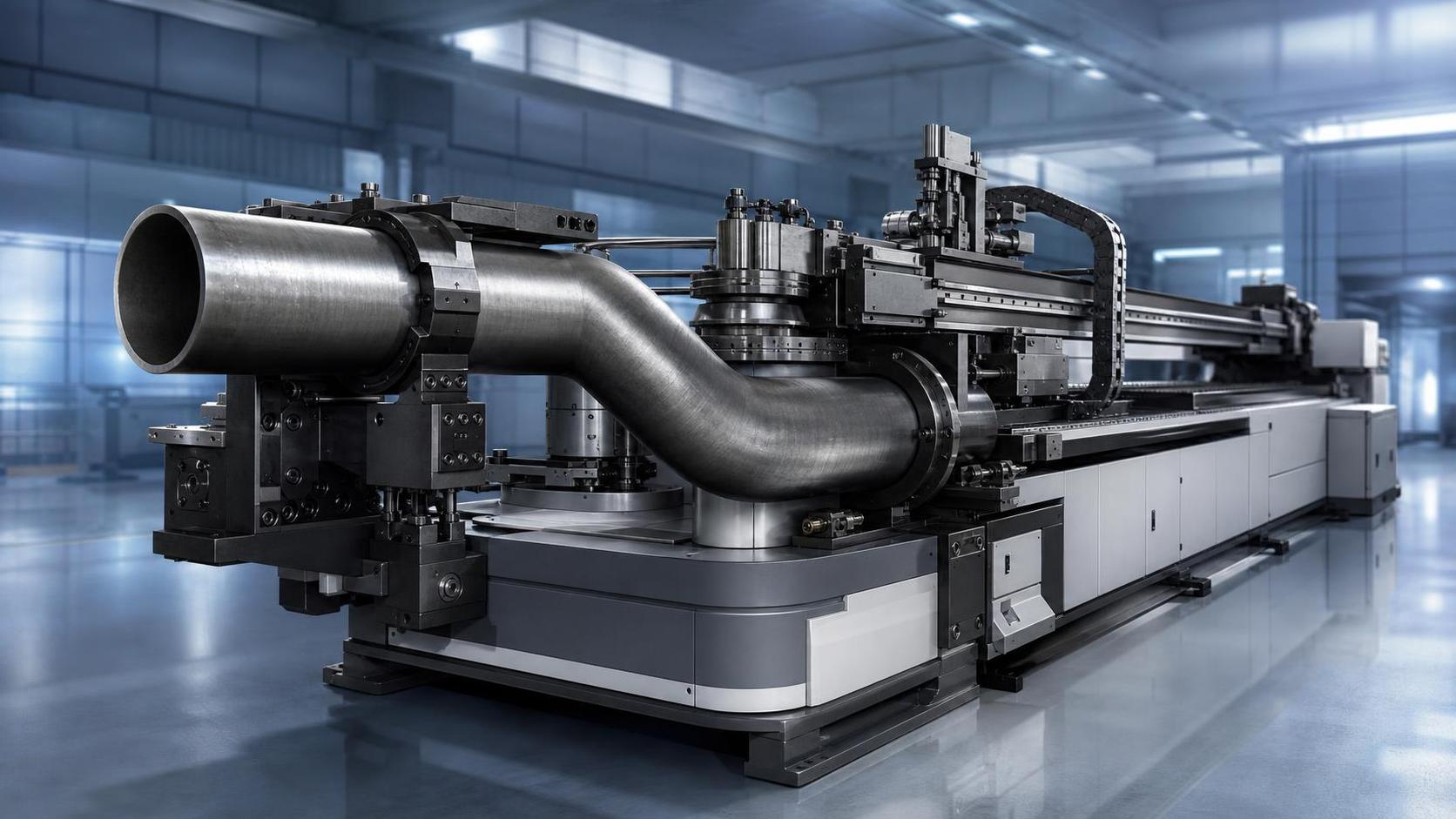

Мета-заголовок: Как выбрать трубогибочный станок большого диаметра для проектов с толстостенными трубами

Если вы оцениваете трубогибочный станок большого диаметра для работы с толстостенными трубами, главный вопрос заключается не в том, «у какой машины самое большое число в брошюре». Важно, сможет ли станок обеспечивать требуемую форму, толщину стенки, повторяемость и бесперебойную работу на ваших реальных деталях. Толстостенные трубы менее терпимы к отклонениям, чем ожидают многие покупатели. Станок, который выглядит способным на бумаге, может столкнуться с проблемами контроля пружинения, износа оснастки, овальности или стабильности наладки после начала производства. Именно здесь ошибки выбора становятся дорогостоящими.

Практическое правило: выбирайте станок под самый сложный изгиб, который вам необходимо выполнить, а не под средний. Для проектов с толстостенными трубами запас по производительности, жесткость оснастки и стабильность управления важнее заявленной скорости.

Многие технические специалисты по оценке оказываются между двумя неудачными вариантами. Первый — купить слишком малый станок и обнаружить, что он работает только в идеальных условиях. Второй — приобрести чрезмерно сложную, крупногабаритную и дорогую машину без необходимости. Правильное решение обычно находится посередине, но его можно найти, только проверив несколько обязательных факторов в правильной последовательности.

Начинайте с детали, а не со станка

Прежде чем сравнивать бренды или конструкции машин, определите реальные производственные параметры. Для толстостенной трубы одного диаметра недостаточно. Необходимо учитывать полные условия гибки:

• Наружный диаметр трубы и толщина стенки
• Марка материала и состояние после термообработки
• Радиус по центральной линии
• Минимальный и максимальный угол гибки
• Требования к прямым участкам до и после изгиба
• Допустимые пределы овальности, образования складок и утонения
• Требуемый выпуск за смену или в месяц

Именно здесь многие проекты отклоняются от правильного курса. Поставщик может заявить, что станок способен гнуть трубу определенного максимального диаметра, но это часто предполагает умеренное соотношение радиуса гибки, подходящий материал и благоприятную оснастку. Толстостенная углеродистая сталь, нержавеющая сталь, дуплексные марки или высокопрочные сплавы могут быстро изменить решение. Один и тот же номинальный диаметр может быть простым для одной задачи и сложным для другой.

Если ваша команда еще не определила критерии приемки, сделайте это до запроса коммерческих предложений. «Труба должна быть успешно согнута» — непригодный стандарт. Более точная спецификация должна определять допустимое сплющивание, утонение стенки, допуск по углу, следы на поверхности и повторяемость в рамках производственной партии.

Что на самом деле определяет пригодность трубогибочного станка большого диаметра?

Краткий ответ таков: для гибки толстостенных труб пригодность зависит от полезного усилия гибки, совместимости с гибочными штампами и дорнами, жесткости станка, управления осями и способности системы контролировать деформацию под нагрузкой. Одной только пиковой производительности недостаточно.

Это звучит очевидно, но часто упускается из виду, поскольку брошюры строятся вокруг максимального размера трубы. В производстве станок оценивают по качеству деталей и стабильности процесса, а не по тому, способен ли он выполнить один демонстрационный изгиб.

Запас производительности важнее номинальной производительности

Одна из самых распространенных ошибок — выбор станка, номинальная производительность которого лишь немного превышает параметры целевой заготовки. При работе с толстостенными трубами это оставляет очень небольшой запас для более твердых партий материала, меньших радиусов или будущих изменений деталей.

Лучше запросить у поставщика примеры сопоставимых применений: аналогичный диаметр, толщину стенки, материал и радиус гибки. Уточните, обрабатывал ли станок эти детали с дорном, разглаживающей матрицей, бустерной поддержкой или специальной оснасткой. Эти сведения говорят гораздо больше, чем общее заявление о «максимальной способности к гибке».

Следует также спросить, что происходит вблизи верхнего предела диапазона станка. Некоторые машины технически могут выполнить изгиб, но только с пониженной повторяемостью или значительно более высоким износом оснастки. Это может быть приемлемо для мелкосерийной работы, но становится проблемой для серийного производства.

При реальной технической оценке следует считать «может согнуть» и «может надежно гнуть в производстве» двумя отдельными контрольными пунктами.

Оснастка — не деталь. Это половина решения.

Когда толстостенные детали не соответствуют требованиям, сначала часто обвиняют станок. На практике комплект оснастки нередко является более серьезной проблемой. Трубогибочный станок большого диаметра требует оснастки, точно соответствующей поведению материала и геометрии: гибочный штамп, зажимной штамп, прижимной штамп, дорн, разглаживающая матрица, стратегия смазки, а иногда и бустерная поддержка — все это влияет на результат.

Для более малых радиусов или более требовательных сплавов заранее задайте следующие вопросы:

• Предусмотрено ли использование многосегментных или шариковых дорнов при необходимости?
• Какие материалы оснастки рекомендуются для материала вашей трубы?
• Как быстро можно заменить оснастку и повторно квалифицировать ее?
• Может ли поставщик поддержать проектирование специальной оснастки для нестандартных изгибов?
• Как организованы контроль износа и замена оснастки?

Именно здесь выделяются опытные поставщики. Wuxi Samgins International Trade Co.,Ltd, основанная в 2012 году в Уси, поставляет широкий спектр оборудования для производства и металлообработки, включая трубогибочные станки, станки с ЧПУ, системы резки, машины для удаления заусенцев и соответствующее линейное оборудование. Для специалистов по оценке это важно, поскольку поставщик, знакомый с несколькими процессами, обычно лучше способен обсуждать весь рабочий процесс вокруг гнутой детали, а не только отдельную гибочную ячейку.

Такая изоляция рискованна. После гибки некоторым производителям все еще требуется обработка кромок, удаление заусенцев или очистка поверхности связанных прецизионных металлических деталей в той же производственной цепочке. В таких случаях вариант финишной обработки, такой как Стандартная магнитная полировальная машина, может быть целесообразен для небольших металлических компонентов с отверстиями, резьбой, зазорами или деликатными поверхностями, особенно когда удаление заусенцев и полировка должны выполняться без деформации детали. Это не решение для гибки труб, но это важный последующий фактор для предприятий, управляющих смешанными процессами металлообработки.

Точность управления становится критически важной при нестабильном пружинении

Толстостенные трубы могут создавать ложное ощущение уверенности, поскольку выглядят прочными. Проблема в том, что прочный материал не всегда ведет себя предсказуемо. Пружинение может варьироваться в зависимости от партии материала, твердости и радиуса гибки. Если ваши допуски жесткие, система управления станка имеет большое значение.

Смотрите не только на то, является ли станок «CNC». Это обозначение слишком общее, чтобы быть полезным. Важны следующие параметры:

• Повторяемость угла под нагрузкой
• Стабильность сервоприводного или гидравлического управления
• Возможность компенсации пружинения
• Хранение программ и повторяемая наладка
• Качество интерфейса оператора и защита параметров

Для применений с небольшим ассортиментом и стабильным материалом может быть достаточно более простой архитектуры управления. Для многономенклатурного производства или работ с жесткими допусками нужен станок, позволяющий систематическую компенсацию вместо зависимости от памяти оператора и корректировок методом проб и ошибок.

Если поставщик не может объяснить, как его система управления учитывает различия между партиями, продолжайте уточнять. Это существенный технический вопрос, а не формальность при закупке.

Конструкция станка и тип привода влияют на долговременную стабильность

Не существует универсального победителя среди гидравлических, гибридных и полностью электрических конструкций, поскольку лучший выбор зависит от диапазона деталей и производственных приоритетов. Однако существуют определенные закономерности.

При очень больших диаметрах и толстостенных сечениях покупатели часто отдают приоритет жесткости рамы, стабильности зажима и доступному усилию, а не заявлениям о скорости. Прочная база станка, стабильные направляющие суппорта и хорошо поддерживаемая оснастка снижают вибрацию и помогают поддерживать постоянство изгиба при длительной работе.

Спросите поставщика о конструкции рамы, опорах подшипников, точках смазки, интервалах технического обслуживания и компонентах с наибольшим износом при обработке толстостенных труб. Станок может производить приемлемые детали во время приемочных испытаний и все же стать дорогостоящим, если к изнашиваемым узлам трудно получить доступ или их долго заменять.

Это особенно важно, если ваше применение предполагает работу в несколько смен. Технические специалисты иногда слишком сосредоточены на качестве первого изгиба и недостаточно — на состоянии станка после шести месяцев реальной эксплуатации.

Не игнорируйте загрузку, перемещение и реальные условия цеха

Трубогибочный станок большого диаметра может технически подходить для вашей детали, но плохо вписываться в ваш завод. Толстостенные трубы нелегко перемещать. Длина, вес и жесткость трубы влияют на способ загрузки, безопасность оператора, время цикла и планировку. При работе с крупными заготовками перемещение материала может стать узким местом, даже если сам цикл гибки эффективен.

Во время оценки проверьте следующие пункты:

• Ручная загрузка или загрузка с помощью вспомогательных средств
• Необходимое пространство для подачи и выгрузки
• Ограничения по вращению и ориентации детали
• Совместимость с краном или подъемным устройством
• Защитные ограждения и доступ оператора при наладке

Мне приходилось видеть, как технически обоснованный выбор станка становился плохим производственным выбором, потому что никто тщательно не рассмотрел перемещение трубы вокруг машины. Длинным и тяжелым деталям необходимы пространство и предсказуемое перемещение. Это не второстепенный вопрос.

Запросите пробный изгиб, но правильного типа

Пробный изгиб полезен только в том случае, если он отражает ваш реальный процесс. Отправка простой заготовки и одобрение станка на основе такого результата говорят очень мало.

По возможности предоставляйте ваш фактический материал трубы, а не просто похожую марку. Определите целевой радиус, угол и допуск. Попросите поставщика задокументировать использованную оснастку, смазку, время цикла и все корректировки компенсации, выполненные во время испытания. Если появляются складки, сплющивание или отклонение угла, не считайте это незначительными деталями, которые можно решить позже. Именно эти вопросы должен выявить процесс оценки.

Также спросите, повторяем ли результат на нескольких деталях, а не только на одной. Один приемлемый образец не доказывает стабильность процесса.

Ошибки выбора, которые проявляются поздно

Некоторые ошибки остаются скрытыми до монтажа или начала производства:

• Недооценка срока поставки оснастки для специальных диаметров или радиусов
• Предположение, что стандартный станок включает все необходимые опции поддержки
• Игнорирование уровня квалификации оператора при выборе системы управления
• Отсутствие определения стандартов контроля до FAT или SAT
• Выбор на основе максимального размера вместо фактической сложности гибки

Еще одна распространенная проблема — считать будущую гибкость бесплатной. Это не так. Если вам нужен запас для будущих проектов, намеренно закладывайте резерв производительности. Но если станок увеличивается в размерах лишь ради ощущения безопасности, вы можете в итоге платить за сложность, которая почти не добавляет ценности текущей программе.

Как опытные специалисты обычно сужают выбор

Они сводят выбор к нескольким практическим вопросам:

• Может ли станок многократно сгибать нашу самую сложную деталь в пределах допуска?
• Проверен ли подход к оснастке для нашего материала и геометрии?
• Смогут ли наши операторы стабильно работать на нем после обучения?
• Будут ли техническое обслуживание и запасные части управляемыми в нашем регионе?
• Понимает ли поставщик потребности предшествующих и последующих процессов?

Последний пункт часто недооценивают. Поставщик, работающий с гибкой, резкой, механической обработкой, сваркой, удалением заусенцев и обработкой листового металла, часто лучше подготовлен для поддержки мышления на уровне линии. Для покупателей, работающих на экспортных рынках или в регулируемых отраслях, также разумно спросить о дисциплине системы качества и практике соблюдения требований. Samgins заявляет, что производство и проектирование организованы в соответствии с требованиями системы качества ISO9001 и стандартами EU CE, что является базовой информацией, которую специалисты обычно хотят подтвердить в ходе отбора поставщика и проверки документации.

В конце процесса лучшим выбором обычно оказывается трубогибочный станок большого диаметра, который обеспечивает стабильное качество на самой требовательной детали, имеет достаточный резерв для обычных производственных вариаций и не создает предотвратимых проблем с перемещением или обслуживанием. Это лучший критерий, чем просто покупка самого большого или самого дешевого варианта в списке.

Часто задаваемые вопросы

Всегда ли более крупный станок безопаснее для гибки толстостенных труб?
Нет. Дополнительная производительность помогает, но слишком большой станок может увеличить стоимость, занимаемую площадь и сложность наладки. Более безопасный выбор — станок с правильным запасом для вашей самой сложной детали.

Всегда ли нужен дорн для толстостенных труб?
Не всегда. Это зависит от радиуса, материала, толщины стенки и требований к качеству. Некоторые изгибы можно выполнить без дорна, но для меньших радиусов или более строгого контроля формы дорновая поддержка часто необходима.

Следует ли отдавать приоритет гидравлическому или CNC-управлению?
Это разные вопросы. CNC-управление влияет на повторяемость и компенсацию. Гидравлическая или другая архитектура привода влияет на передачу усилия и механическое поведение. Оценивайте оба аспекта с учетом требований к вашей детали.

Как лучше всего сравнить двух поставщиков?
Используйте одинаковые данные по детали, одинаковые критерии приемки и, в идеале, одинаковый образец материала. Сравнивайте повторяемость, подход к оснастке, ясность наладки и сервисную поддержку, а не только заявленную производительность.
