قد تبدو خلية خدمة الماكينات بسيطة في مخطط التخطيط: يلتقط الروبوت قطعة خام، ويفتح باب الماكينة، ويحمّلها في جهاز التثبيت، ويبدأ الدورة، ثم يزيل القطعة النهائية. في الإنتاج، تظهر اللحظات الصعبة عند نقاط التسليم. فقد تمسك القابضات بالقطعة بإحكام لكنها لا تتمكن من تجاوز فك الملزمة. وقد يكرر الروبوت موضعه المبرمج بدقة، بينما تستقر قطعة العمل بشكل غير متسق بسبب التواء الخام أو وجود الزيت عليه أو عدم ارتكازه على حاجز التموضع. وقد يوفر مسار روبوت سريع وقتًا قليلًا عندما تكون دورة CNC وحركة الباب واستجابة الظرف وإشارات وجود القطعة غير منسقة جيدًا.

قاعدة التقييم الأساسية بسيطة: لا تكون ذراع روبوت تحميل الماكينات موثوقة إلا عندما تُصمم القابضات وطريقة تموضع القطعة وحركة الروبوت وواجهة الماكينة ومنطق الاستعادة كتسلسل واحد خاضع للتحكم. ولا تضمن قابلية تكرار الروبوت وحدها دقة التحميل. ينبغي أن تبدأ المراجعة التقنية بالحالة الفعلية للقطعة وهندسة تحميل الماكينة، ثم التحقق مما إذا كانت الحمولة والمدى وأدوات نهاية الذراع ومراجع التموضع والتحكم بالدورة قادرة على الحفاظ على هذا التسلسل دون تدخل المشغل.

ابدأ بحدث التحميل، وليس بكتالوج الروبوتات

قبل مقارنة نماذج الروبوتات، حدد ما يجب أن يحدث أثناء كل دورة للماكينة. وهذا أكثر تحديدًا من مجرد القول إن التطبيق هو «تحميل CNC». فقد يحتاج الروبوت إلى التقاط مسبوكة خام من منصة، وتوجيهها، واجتياز فتحة الحماية، ووضعها مقابل مرجع جهاز التثبيت، وانتظار تأكيد التثبيت، ثم استرجاع القطعة النهائية من بيئة تشغيل آلي ساخنة أو رطبة. وينشئ كل إجراء متطلبًا تقنيًا منفصلًا.

تتمثل مراجعة أولية مفيدة في رسم مسار القطعة من حالتها عند الدخول إلى حالتها عند الخروج. لاحظ ما إذا كان الروبوت يتعامل مع خامات أولية أو قطع مشغلة جزئيًا أو مكونات نهائية أو عدة قطع عمل في آن واحد. وحدد سطح الإمساك قبل التشغيل الآلي وبعده. فقد يكون القطر المخروط متاحًا قبل التشغيل لكنه يختفي بعد عملية ثانوية. وقد يكون السطح المستوي مناسبًا لكأس تفريغ عندما يكون جافًا، لكنه غير مناسب بمجرد وجود بقايا سائل تبريد. وغالبًا ما يغير هذا التحليل مفهوم المؤثر الطرفي أكثر مما يغير اختيار الروبوت.

تحدد الماكينة نفسها أيضًا بنية الخلية. يؤثر عرض فتحة الباب وموضع الظرف أو الملزمة وارتفاع جهاز التثبيت وإمكانية الوصول من الأمام أو الجانب وزوايا اقتراب الروبوت المسموح بها والخلوص فوق تثبيت قطعة العمل، كلها في نطاق الروبوت المطلوب. وقد يظل الروبوت ذو المدى الاسمي الكافي غير مناسب إذا لم يتمكن معصمه من دخول الماكينة بالاتجاه المطلوب دون المرور بالقرب من الحواجز أو المجسات أو مكونات المغزل.

تصميم القابضات: الاحتفاظ الآمن ليس سوى المتطلب الأول

ينبغي أن يستند اختيار القابض إلى حالة مناولة القطعة الكاملة بدلًا من وزن القطعة وحده. يجب أن يحتفظ المؤثر الطرفي بقطعة العمل أثناء التسارع والتباطؤ ودوران المعصم وأي توقف غير متوقع تسمح به تهيئة السلامة. كما يجب أن يتحمل التباين الواقعي في سطح المادة والزيت والنتوءات ودرجة الحرارة والأبعاد الواردة.

طابق مبدأ الإمساك مع القطعة والعملية

تُستخدم القابضات الميكانيكية المتوازية عادةً عند توفر أسطح خارجية أو داخلية مستقرة. ويمكنها توفير احتفاظ إيجابي، وغالبًا ما تكون مناسبة للكتل المشغلة والأعمدة والحلقات والقطع المنشورية. وينبغي أن تتجنب هندسة الفكوك ملامسة الأسطح النهائية الحرجة، وأن يستوعب مشوار الفك التباين في القطع الواردة دون السماح بحركة شعاعية مفرطة.

يمكن للقابضات ثلاثية الفكوك أو المركزية تحسين التمركز للمكونات الدائرية، لكن قابلية تكرارها العملية تعتمد على تآكل الفك وتجانس قطر القطعة وما إذا كانت القطعة تستند إلى مرجع محوري محدد. وبالنسبة للقطع المنقولة بين ظرف مخرطة وقابض تحميل، ينبغي للمهندسين فحص ما إذا كان مرجع الإمساك متماثلًا في كلا الجهازين. فقد تتحرك القطعة الممسوكة من قطر خارجي غير مكتمل قليلًا بعد أن تغير عملية تشغيل آلي ذلك القطر.

يمكن أن تكون أدوات التفريغ فعالة للصفائح والفراغات المسطحة والقطع غير المسامية، إلا أنها تتطلب مراجعة دقيقة في خلايا التشغيل الآلي. فقد يقلل تلوث السطح والثقوب وجلود المسبوكات الخشنة وسائل التبريد والمسامية من قوة التثبيت. وينبغي استخدام استشعار التفريغ كإشارة تأكيد للعملية، وليس كمجرد مؤشر على أن المضخة تعمل. وقد تناسب القابضات المغناطيسية المكونات الحديدية، لكنها تتطلب مراعاة الرايش المتبقي واحتياجات إزالة المغنطة وتأثير هندسة القطعة في قوة التثبيت.

بالنسبة للقطع المعقدة أو عائلات القطع المختلطة، قد يكون القابض المخصص المزود بأصابع قابلة للتبديل أكثر موثوقية من أداة عامة الاستخدام بدرجة كبيرة. والمقابل هو جهد التغيير. وعندما يُتوقع وجود متغيرات متكررة، يمكن لأدوات التغيير السريع والتعريف المشفر للقابض ومواضع الفكوك التي تتحكم بها الوصفة تقليل خطر تحميل الأداة الخاطئة للبرنامج المحدد.

احسب حمل المعصم الفعلي

حمولة الروبوت ليست مجرد كتلة قطعة العمل. يجب أن يشمل التقييم جسم القابض والأصابع والحوامل والصمامات الهوائية والمستشعرات وترتيب الكابلات وأي ترتيب لقابض مزدوج. ويتعرض معصم الروبوت أيضًا لحمل عزم تحدده المسافة بين شفة تركيبه ومركز الثقل المركب. وقد تخلق قطعة خفيفة ممسوكة بعيدًا عن المعصم حالة ديناميكية أكثر تطلبًا من قطعة أثقل ممسوكة بالقرب منه.

يكون احتياطي الحمولة مهمًا بصفة خاصة عندما يحمل الروبوت قطعة نهائية وفراغًا خامًا أثناء التبديل. وفي كثير من تسلسلات خدمة الماكينات، يُستخدم نقل القطعتين هذا لتقليل وقت خمول الماكينة. ولا يحسن كفاءة الدورة إلا إذا بقيت الكتلة المركبة ومركز الثقل وظروف الخلوص ضمن حدود الروبوت والقابض طوال مسار الحركة.

تأتي دقة التموضع من سلسلة المراجع

من المفاهيم الخاطئة الشائعة مقارنة قابلية تكرار الروبوت مباشرةً بسماحية التشغيل الآلي. فهذه القيم تصف أشياء مختلفة. تشير قابلية تكرار الروبوت إلى مدى اتساق عودة الروبوت إلى موضع مبرمج في ظل الظروف المحددة. وهي لا تشمل انحراف القابض أو تباين القطعة أو تآكل جهاز التثبيت أو خطأ موضع المنصة أو حركة باب الماكينة أو قطعة لا تستقر إلا جزئيًا مقابل حاجز.

في خلية متينة، ينقل الروبوت القطعة إلى نظام تموضع على جانب الماكينة يحدد مرجع التشغيل الآلي. ولا ينبغي توقع أن «يضع الروبوت بدقة في الفراغ الحر» والاعتماد على قوة التثبيت لتصحيح كل خطأ. يمكن لشطفة إدخال أو محدد مخروطي أو عش أو حاجز صلب أو ميزة تحميل موجهة أن تستوعب انحرافات الاقتراب الصغيرة مع ضمان وصول القطعة إلى موضع المرجع النهائي نفسه.

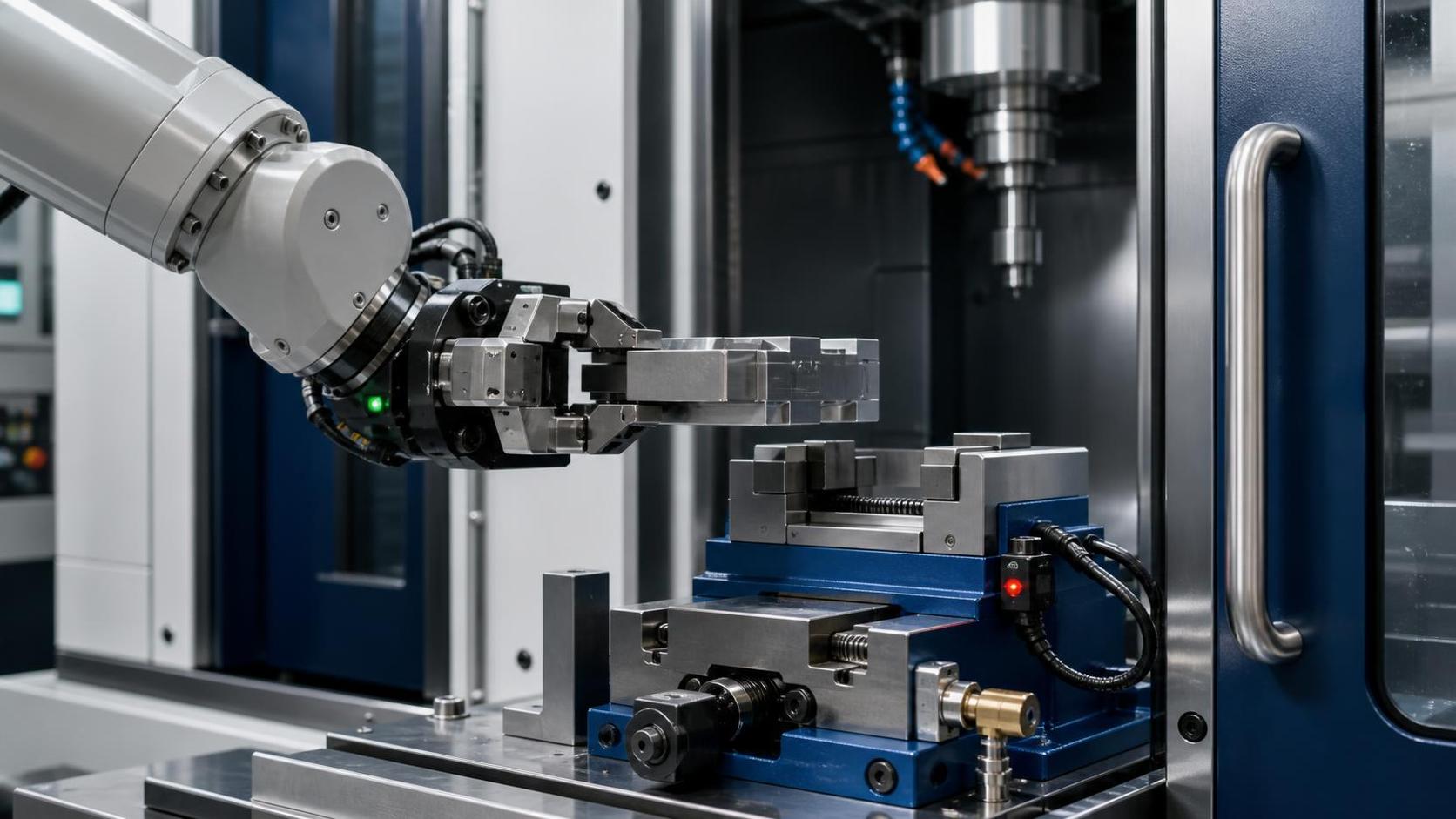

فكر في عملية تحميل ملزمة CNC. يقترب الروبوت والقطعة مصطفة مع الفكوك المفتوحة، ثم يخفضها أو يدفعها إلى نقطة إدخال مضبوطة، ويدفع قطعة العمل مقابل حاجز ثابت، وينتظر تأكيد الاستقرار عند الاقتضاء. ولا ينبغي أن يغلق المشبك إلا بعد تموضع القطعة بالكامل. وإذا تراجع الروبوت قبل دعم القطعة، أو بدأ المشبك بالإغلاق بينما لا يزال القابض في منطقة الفكوك، فقد يتحول خطأ توقيت بسيط إلى تصادم.

المواضع التي يدخل منها تباين التموضع عادةً

• تتجاوز أبعاد الخام الوارد النطاق الذي صُمم القابض أو جهاز التثبيت لاستيعابه.
• يمنع تراكم الرايش أو بقايا سائل التبريد القطعة من الوصول الكامل إلى عش أو حاجز صلب.
• تلامس أصابع القابض حافة مستديرة أو مصبوبة أو متأثرة بالنتوءات بدلًا من سطح مرجعي مضبوط.
• ينحرف مؤثر طرفي مرن تحت وزن القطعة أو أثناء الضغط على محدد موضع.
• لا تُرجع قاعدة الروبوت والماكينة وأجهزة التثبيت الطرفية بصورة متسقة بعد النقل أو الصيانة.
• تم إنشاء موضع مبرمج باستخدام قطعة عينة مثالية ولا يسمح بتباين الإنتاج.

لا تتمثل الاستجابة العملية دائمًا في دقة روبوت أعلى. وغالبًا ما يكون الحل الأفضل هو تحسين توجيه جهاز التثبيت، أو مرجع إمساك أكثر استقرارًا، أو استشعار وجود القطعة، أو عنصر امتثال صغير يتيح الاستقرار المتحكم فيه دون نقل قوة مفرطة إلى معصم الروبوت. ويجب استخدام الامتثال بحذر: إذ قد يساعد على استيعاب عدم المحاذاة البسيط، لكنه قد يخفي أيضًا استراتيجية مرجع غير مستقرة.

للتطبيقات التي تتطلب وصولًا مرنًا حول أجهزة التثبيت، يوفرروبوت المناولة متعدد الأغراض BR20iB-18 تكوينًا مفصليًا سداسي المحاور، وحمولة مقدرة تبلغ 20 كجم، ومدى أقصى يبلغ 1911 مم، وقابلية تكرار معلنة قدرها ±0.08 مم. يمكن لهذه المواصفات دعم تقييم تحميل الماكينة، ولكن ينبغي التحقق منها مقارنةً بكتلة الأداة الفعلية وحالة القطعتين وعزم المعصم وزاوية الاقتراب المطلوبة وطريقة التموضع المعتمدة على جهاز التثبيت، بدلًا من اعتبارها ادعاءً مستقلًا لسماحية التحميل.

يجب أن تشمل دراسات المدى وضعية الحركة ومساحة الخدمة

تصف قيمة المدى أبعد نقطة يمكن للروبوت الوصول إليها تحت أوضاع مفاصل معينة؛ لكنها لا تثبت أن كل نقطة داخل ذلك النصف القطر يمكن الوصول إليها بزاوية معصم قابلة للاستخدام. وغالبًا ما يتطلب تحميل الماكينة بقاء المعصم عموديًا أو أفقيًا أو بمحاذاة محور المغزل عند دخول مساحة ضيقة. وقد تمنع حدود المفاصل هذا الاتجاه في الموقع المطلوب حتى عندما تستطيع الشفة الوصول إليه فعليًا.

ينبغي أن تقيم المحاكاة دون اتصال أو دراسة مدى تفصيلية أربعة مواضع على الأقل: موضع الالتقاط، ونقطة الاقتراب قبل الماكينة، ونقطة تحميل الماكينة، ونقطة التراجع. كما ينبغي أن تشمل المسار بينها، ولا سيما عبر باب الماكينة. فالموضع النهائي الخالي من التصادم غير كافٍ إذا مر المعصم أو القابض عبر منطقة محظورة في طريق الدخول.

يغير اختيار التركيب هذه النتائج. قد يبسط التركيب الأرضي الوصول إلى الرفوف على مستوى الأرض وواجهات الماكينات. ويمكن للتركيب الجانبي أو المرتفع تحسين الدخول من الأعلى أو إخلاء مساحة الأرضية، لكنه قد يزيد اعتبارات الانقلاب وتعقيد توجيه الكابلات ومتطلبات الوصول للصيانة. يُحدد BR20iB-18 للتركيب الأرضي والرفع والتركيب الجانبي، مما يوفر مرونة في التخطيط عندما يدعم تصميم الخلية وترتيب التركيب الهيكلي الاتجاه المحدد.

ينبغي للمهندسين أيضًا تخصيص مساحة للصيانة. ففكوك القابض تتآكل، وتتطلب المستشعرات ضبطًا، وقد يحتاج المشغلون إلى وصول آمن لإزالة الرايش أو استعادة قطعة بعد انقطاع. وسيؤدي تخطيط لا يمكن الوصول إليه إلا بتعطيل وسائل الحماية إلى توقف يمكن تجنبه وسلوك استعادة غير آمن.

التحكم بالدورة هو الفرق بين عرض توضيحي وخلية إنتاج

يتحكم في زمن الدورة أبطأ حدث ضروري، وليس سرعة الروبوت وحدها. في خلية تشغيل آلي، يشمل التسلسل ذي الصلة حالة جاهزية الماكينة، وتشغيل الباب، وتحرير تثبيت قطعة العمل، ودخول الروبوت، وإزالة القطعة، ووضع قطعة جديدة، وتأكيد التثبيت، وخروج الروبوت، وإغلاق الباب، وبدء البرنامج، والتشغيل الآلي. ويجب أن يسبب أي عدم يقين بين هذه الخطوات توقفًا متحكمًا فيه بدلًا من استمرار أعمى.

ينبغي أن تستخدم الواجهة إشارات حالة صريحة. تشمل الإشارات النموذجية تمكين الوضع التلقائي للماكينة، واكتمال الدورة، وفتح الباب بالكامل، وفتح المشبك، وتأكيد فك التثبيت، وخلو مسار الروبوت، وتحميل القطعة، وإغلاق المشبك، وعطل الماكينة. وتعتمد مجموعة الإشارات الدقيقة على الماكينة وبنية التحكم، لكن يجب أن يكون لكل مصافحة مالك محدد وحالة متوقعة. تجنب استخدام إشارة عامة واحدة بعنوان «الماكينة جاهزة» لتمثيل عدة حالات مستقلة.

ينبغي أن يميز تصميم التسلسل أيضًا بين الإنتاج العادي ومعالجة الاستثناءات. قد يكون التسلسل العادي قصيرًا، بينما يحتاج منطق الاستعادة إلى تفاصيل أكثر. ماذا يحدث عندما لا يكتشف الروبوت قطعة بعد فك التثبيت؟ ماذا يحدث إذا بقي مكون نهائي في الظرف؟ ماذا لو فُقد التفريغ بعد أن غادر الروبوت الماكينة؟ ماذا لو وصلت إشارة إغلاق المشبك، لكن تأكيد الضغط أو الموضع المتوقع غائب؟ ينبغي أن تولد هذه الحالات وضع توقف آمنًا ومفهومًا يحفظ معلومات كافية للاستعادة.

قلل وقت الخمول دون إنشاء تداخل هش

يمكن للإجراءات المتزامنة تحسين الإنتاجية عندما لا تنشئ مخاطر متعارضة. وقد يجهز الروبوت القطعة الخام التالية بينما تكمل الماكينة دورتها الحالية. ويمكن للقابض المزدوج حمل فراغ خام وقطعة نهائية أثناء التبديل. وقد يبدأ باب الماكينة بالفتح بعد اكتمال الدورة بينما يتحرك الروبوت إلى موضع انتظار محدد. ومع ذلك، ينبغي إدخال الإجراءات المتداخلة فقط بعد إثبات استقرار التسلسل الأساسي.

يكون تحسين مسار الروبوت عادةً أكثر فعالية بعد إزالة أوقات الانتظار غير الضرورية والسفر الزائد. إن تقصير مسار ببضعة سنتيمترات له قيمة محدودة إذا كانت الخلية لا تزال تتوقف مؤقتًا بسبب حالة مشبك غير مؤكدة أو خطوة إزالة رايش تعتمد على المشغل. راجع الطوابع الزمنية من وحدة التحكم وواجهة الماكينة لتحديد مواضع فقدان الوقت فعليًا.

تؤثر الظروف البيئية والحماية في التوافر

تعمل روبوتات تحميل الماكينات بالقرب من رذاذ سائل التبريد والرايش والغبار الكاشط والحرارة وممارسات الغسل المتكررة. وتحتاج الروبوتات والقابضات والمستشعرات والموصلات وتوجيه الكابلات إلى حماية مناسبة للبيئة المحلية. ولا ينطبق تصنيف IP لهيكل الروبوت تلقائيًا على المؤثر الطرفي أو مجموعة الصمامات الخارجية أو أجهزة الرؤية أو الموصلات المكشوفة.

ينبغي التحقق من حدود الحرارة والرطوبة مقابل بيئة الخلية الفعلية، بما يشمل حرارة التشغيل الآلي وتهوية الحاوية والظروف الموسمية. حالة تشغيل الروبوت المذكورة هي 0–45°C و20–80% RH دون تكاثف. ويكون التكاثف ذا صلة خاصة عند حدوث بخار سائل التبريد وتغيرات الحرارة حول أدوات الماكينات المغلقة؛ إذ يمكن أن يؤثر في المستشعرات والتوصيلات الكهربائية حتى عندما يظل هيكل الروبوت قيد التشغيل.

تستحق إدارة الرايش اهتمامًا مماثلًا. فقد يؤدي الرايش المحصور بين قطعة وإصبع القابض إلى تغيير موضع الالتقاط. ويمكن للرايش الموجود على عش التموضع أن يمنع الاستقرار الكامل. وقد تكون نفخة الهواء ومحطات الفرشاة ووقت التصريف واتجاه القطعة وميزات إزالة الرايش المحمية ضرورية، لكن ينبغي ألا تتداخل مع الاستشعار أو تنشر التلوث نحو مفاصل الروبوت والمعدات الكهربائية.

ينبغي أن يختبر قبول النظام ظروف الفشل الواقعية

ينبغي تقييم خلية التحميل باستخدام النطاق المتوقع من القطع، وليس فقط عينة اسمية نظيفة. اختبر حالات السطح التمثيلية والتباين المسموح به في الأبعاد وانتقال سائل التبريد العادي وأثقل تكوين قابض مقصود. أكد أن الروبوت يمكنه الاستعادة بأمان من التقاط فارغ وفشل اكتشاف وجود القطعة والاستقرار غير الكامل وإنذار الماكينة وحالات انقطاع الدورة.

أثناء التحقق، قس النتيجة على جانب الماكينة: الاستقرار الصحيح، وتأكيد التثبيت، وغياب التداخل، وبدء التشغيل الآلي المستقر. لا تعتمد فقط على مسار روبوت يبدو سلسًا بصريًا. وينبغي فحص التحميل المتكرر بعد تشغيل الخلية مدة كافية لظهور التأثيرات الحرارية والرايش وتباين المناولة الطبيعي.

لذلك، لا تُعرّف ذراع روبوت تحميل الماكينات المختارة جيدًا بعدد المحاور أو السرعة الاسمية بمعزل عن غيرهما. فقيمتها تأتي من قابض متوافق، وسلسلة مراجع مدروسة، وحركة قابلة للوصول والصيانة، ومنطق تحكم يعرف متى لا ينبغي المتابعة. وعندما تُراجع هذه العناصر معًا، يصبح من المرجح بدرجة أكبر أن تحافظ خلية الأتمتة على تحميل قابل للتكرار بدلًا من مجرد تكرار حركة الروبوت.
