Ячейка обслуживания станка может выглядеть простой на компоновочном чертеже: робот берет заготовку, открывает дверь станка, загружает ее в приспособление, запускает цикл, затем извлекает готовую деталь. В производстве сложные моменты возникают в точках передачи. Захват может надежно удерживать деталь, но не обеспечить проход мимо губки тисков. Робот может точно повторять обученную позицию, однако заготовка все равно будет размещаться нестабильно из-за деформации, масла или неполной посадки к упору. Быстрая траектория робота может сэкономить мало времени, если цикл CNC, движение двери, реакция патрона и сигналы наличия детали плохо скоординированы.

Основное правило оценки простое: роботизированная рука для загрузки станка надежна только тогда, когда захват, метод базирования детали, движение робота, интерфейс станка и логика восстановления спроектированы как единая управляемая последовательность. Одна лишь повторяемость робота не гарантирует точности загрузки. Технический анализ следует начинать с фактического состояния детали и геометрии загрузки станка, затем проверять, способны ли грузоподъемность, радиус действия, концевой инструмент, базовые поверхности и управление циклом поддерживать эту последовательность без вмешательства оператора.

Начинайте с события загрузки, а не с каталога роботов

Прежде чем сравнивать модели роботов, определите, что должно происходить в каждом цикле станка. Это более конкретно, чем просто указать, что применением является «загрузка CNC-станка». Роботу может потребоваться взять необработанную отливку с паллеты, сориентировать ее, пройти через защитное ограждение, установить по базе приспособления, дождаться подтверждения зажима, а затем извлечь готовую деталь из горячей или влажной зоны обработки. Каждое действие создает отдельное техническое требование.

Полезный первоначальный анализ — проследить путь детали от входного состояния до выходного. Отметьте, обрабатывает ли робот исходную заготовку, частично обработанные детали, готовые компоненты или несколько заготовок одновременно. Определите поверхность захвата до и после обработки. Обтачиваемый диаметр может быть доступен до обработки, но исчезнуть после вторичной операции. Плоская поверхность может подходить для вакуумной присоски в сухом состоянии, но стать непригодной при наличии остатков СОЖ. Этот анализ часто сильнее влияет на концепцию концевого инструмента, чем на выбор робота.

Сам станок также определяет архитектуру ячейки. Ширина открытия двери, положение патрона или тисков, высота приспособления, доступ спереди или сбоку, допустимые углы подхода робота и зазор над зажимным устройством влияют на требуемую рабочую зону робота. Робот с достаточным номинальным радиусом действия все же может оказаться непригодным, если его запястье не может войти в станок в требуемой ориентации, не проходя слишком близко к ограждениям, щупам или компонентам шпинделя.

Конструкция захвата: надежное удержание — лишь первое требование

Выбор захвата должен основываться на полном комплексе условий обращения с деталью, а не только на ее массе. Концевой инструмент должен удерживать заготовку при ускорении, торможении, вращении запястья и любой непредвиденной остановке, допускаемой конфигурацией безопасности. Он также должен выдерживать реальные изменения состояния поверхности материала, наличие масла, заусенцев, температуру и входные размеры.

Соотнесите принцип захвата с деталью и процессом

Механические параллельные захваты обычно применяются, когда доступны стабильные наружные или внутренние поверхности. Они могут обеспечивать принудительное удержание и часто подходят для обработанных заготовок, валов, колец и призматических деталей. Геометрия губок должна исключать контакт с критическими готовыми поверхностями, а ход губок должен компенсировать разброс размеров входящих деталей без чрезмерного радиального перемещения.

Трехкулачковые или центрирующие захваты могут улучшить центрирование круглых компонентов, но их практическая повторяемость зависит от износа кулачков, постоянства диаметра детали и того, упирается ли деталь в определенную осевую базу. Для деталей, передаваемых между патроном токарного станка и загрузочным захватом, инженерам следует проверить, является ли база захвата одинаковой в обоих устройствах. Деталь, удерживаемая за необработанный наружный диаметр, может немного сместиться после операции, изменяющей этот диаметр.

Вакуумная оснастка может быть эффективна для листовых материалов, плоских заготовок и непористых деталей, однако в обрабатывающих ячейках она требует тщательной оценки. Загрязнение поверхности, отверстия, шероховатая корка отливок, СОЖ и пористость могут снизить удерживающее усилие. Контроль вакуума следует использовать как сигнал подтверждения процесса, а не только как признак работы насоса. Магнитные захваты могут подходить для ферромагнитных компонентов, но требуют учета остаточной стружки, необходимости размагничивания и влияния геометрии детали на удерживающее усилие.

Для сложных деталей или смешанных семейств деталей специализированный захват со сменными пальцами может быть надежнее высокоуниверсального инструмента. Компромиссом является трудоемкость переналадки. Если ожидается частая смена вариантов, быстросменная оснастка, кодированная идентификация захвата и управляемые рецептом положения губок могут снизить риск загрузки неправильного инструмента для выбранной программы.

Рассчитайте фактическую нагрузку на запястье

Грузоподъемность робота — это не просто масса заготовки. При оценке необходимо учитывать корпус захвата, пальцы, кронштейны, пневматические клапаны, датчики, прокладку кабелей и любую двухзахватную компоновку. Запястье робота также испытывает момент нагрузки, определяемый расстоянием между его монтажным фланцем и объединенным центром тяжести. Легкая деталь, удерживаемая далеко от запястья, может создавать более сложные динамические условия, чем более тяжелая деталь, удерживаемая близко к нему.

Запас по грузоподъемности особенно важен, когда робот при замене одновременно переносит готовую деталь и необработанную заготовку. Во многих последовательностях обслуживания станка такая передача двух деталей используется для сокращения времени простоя станка. Она повышает эффективность цикла только в том случае, если суммарная масса, центр тяжести и условия зазоров остаются в пределах ограничений робота и захвата на всей траектории движения.

Точность позиционирования определяется цепочкой базирования

Распространенное заблуждение — напрямую сравнивать повторяемость робота с допуском обработки. Эти значения описывают разные вещи. Повторяемость робота показывает, насколько стабильно робот возвращается в обученную позицию при заданных условиях. Она не учитывает прогиб захвата, разброс деталей, износ приспособления, ошибку положения паллеты, движение двери станка или деталь, лишь частично посаженную к упору.

В надежной ячейке робот передает деталь в систему базирования на стороне станка, которая устанавливает базу обработки. Не следует ожидать, что робот будет «точно размещать в свободном пространстве» и полагаться на усилие зажима для исправления каждой ошибки. Входная фаска, конический центрирующий элемент, гнездо, жесткий упор или направляющий элемент загрузки могут компенсировать небольшие отклонения при подходе, одновременно обеспечивая достижение деталью одного и того же конечного базового положения.

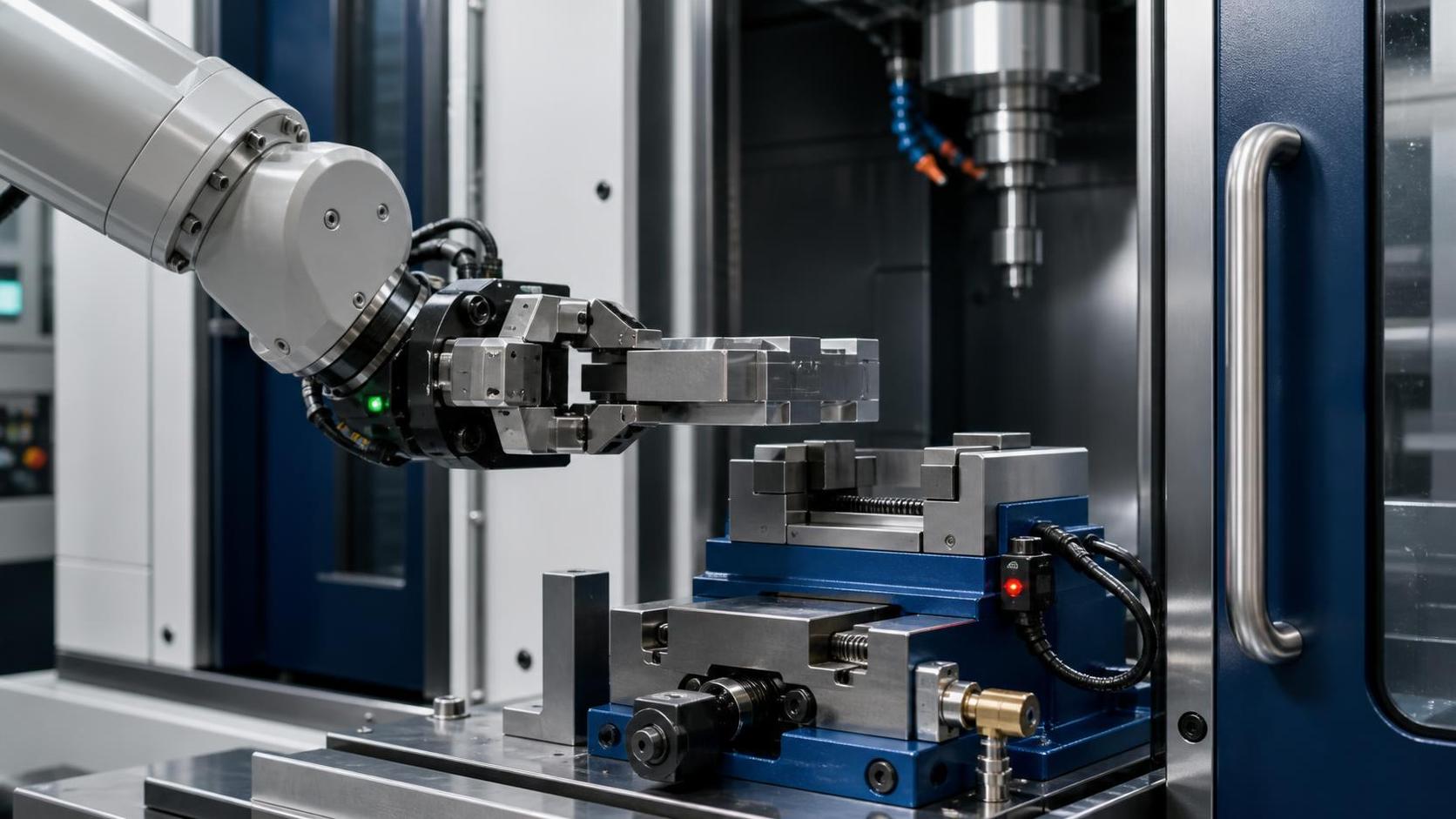

Рассмотрим операцию загрузки CNC-тисков. Робот подходит с деталью, выровненной относительно открытых губок, опускается или перемещается вперед до контролируемой точки вставки, прижимает заготовку к неподвижному упору и при необходимости ожидает подтверждения посадки. Только после полного базирования детали должен закрываться зажим. Если робот отводится до того, как деталь получит опору, или если зажим начинает закрываться, пока захват еще находится в зоне губок, незначительная ошибка синхронизации может привести к столкновению.

Где обычно возникает вариация позиционирования

• Размеры входящих заготовок выходят за пределы диапазона, на который рассчитаны захват или приспособление.
• Накопление стружки или остатки СОЖ не позволяют детали полностью войти в гнездо или дойти до жесткого упора.
• Пальцы захвата контактируют со скругленной, литой или затронутой заусенцами кромкой, а не с контролируемой базовой поверхностью.
• Гибкий концевой инструмент прогибается под весом детали или при прижатии к базирующему элементу.
• Основание робота, станок и периферийные приспособления не имеют согласованной привязки после перемещения или технического обслуживания.
• Обученная позиция была создана с использованием идеальной образцовой детали и не учитывает производственный разброс.

Практическим решением не всегда является более высокая точность робота. Нередко лучшим ответом становятся улучшенные направляющие приспособления, более стабильная база захвата, датчик наличия детали или небольшой податливый элемент, позволяющий контролируемую посадку без передачи чрезмерного усилия на запястье робота. Податливость необходимо применять осторожно: она может компенсировать незначительное несовпадение, но также способна скрыть нестабильную стратегию базирования.

Для применений, требующих гибкого доступа вокруг приспособлений, многофункциональный промышленный робот BR20iB-18 имеет шестиосевую шарнирную конфигурацию, номинальную грузоподъемность 20 kg, максимальный радиус действия 1911 mm и заявленную повторяемость ±0.08 mm. Эти характеристики могут использоваться при оценке загрузки станка, но их следует проверять с учетом фактической массы инструмента, условия переноса двух деталей, момента на запястье, требуемого угла подхода и метода позиционирования на основе приспособления, а не рассматривать как самостоятельное заявление о допуске загрузки.

Анализ радиуса действия должен учитывать позу движения и пространство для обслуживания

Значение радиуса действия описывает наиболее удаленную точку, к которой робот может получить доступ при определенных положениях суставов; оно не доказывает, что каждая точка внутри этого радиуса доступна с пригодным углом запястья. Загрузка станка часто требует, чтобы запястье оставалось вертикальным, горизонтальным или выровненным по оси шпинделя при входе в ограниченное пространство. Ограничения суставов могут не позволить такую ориентацию в требуемом месте, даже если фланец физически может туда дотянуться.

Автономное моделирование или подробное исследование радиуса действия должны оценивать как минимум четыре позиции: место захвата, точку предварительного подхода к станку, точку загрузки станка и точку отвода. Следует также учитывать траекторию между ними, особенно при прохождении через дверной проем станка. Конечная позиция без столкновений недостаточна, если запястье или захват проходит через запрещенную зону на пути внутрь.

Выбор монтажа изменяет эти результаты. Напольный монтаж может упростить доступ к напольным стеллажам и передним частям станков. Боковой или верхний монтаж может улучшить вход сверху или освободить пространство на полу, но может увеличить требования к устойчивости, сложность прокладки кабелей и доступу для обслуживания. BR20iB-18 рассчитан на напольный, подвесной и боковой монтаж, обеспечивая гибкость компоновки там, где конструкция ячейки и несущая монтажная система поддерживают выбранную ориентацию.

Инженерам также следует резервировать пространство для технического обслуживания. Губки захвата изнашиваются, датчики требуют регулировки, а операторам может понадобиться безопасный доступ для удаления стружки или извлечения детали после прерывания. Компоновка, доступ к которой возможен только при отключении защитных устройств, приведет к предотвратимым простоям и небезопасным действиям при восстановлении работы.

Управление циклом отличает демонстрацию от производственной ячейки

Время цикла определяется самым медленным необходимым событием, а не только скоростью робота. В обрабатывающей ячейке соответствующая последовательность включает статус готовности станка, работу двери, разжим зажимного устройства, вход робота, извлечение детали, установку новой детали, подтверждение зажима, выход робота, закрытие двери, запуск программы и обработку. Любая неопределенность между этими этапами должна вызывать контролируемую остановку, а не слепое продолжение.

Интерфейс должен использовать явные сигналы состояния. Типичные сигналы включают разрешение автоматического режима станка, завершение цикла, полное открытие двери, открытие зажима, подтверждение разжима, выход робота из зоны, загрузку детали, закрытие зажима и неисправность станка. Точный набор сигналов зависит от станка и архитектуры управления, но у каждого обменного сигнала должен быть определенный владелец и ожидаемое состояние. Не используйте один общий сигнал «станок готов» для представления нескольких независимых условий.

Конструкция последовательности также должна различать нормальное производство и обработку исключений. Нормальная последовательность может быть короткой, тогда как логика восстановления требует большей детализации. Что происходит, если робот не обнаруживает деталь после разжима? Что происходит, если готовый компонент остается в патроне? Что, если вакуум пропадает после того, как робот покинул станок? Что, если поступает сигнал закрытия зажима, но отсутствует ожидаемое подтверждение давления или положения? Эти состояния должны формировать безопасное и понятное состояние остановки, сохраняющее достаточно информации для восстановления.

Сокращайте время простоя, не создавая ненадежного перекрытия операций

Параллельные действия могут повысить производительность, если они не создают конфликтующих опасностей. Робот может подготовить следующую необработанную деталь, пока станок завершает текущий цикл. Двухзахватное устройство может удерживать заготовку и готовую деталь во время обмена. Дверь станка может начать открываться после завершения цикла, пока робот перемещается в заданное положение ожидания. Однако перекрывающиеся действия следует вводить только после того, как базовая последовательность доказала свою стабильность.

Оптимизация траектории робота обычно наиболее эффективна после устранения ненужных ожиданий и избыточных перемещений. Сокращение траектории на несколько сантиметров имеет ограниченную ценность, если ячейка по-прежнему ожидает неподтвержденного состояния зажима или операции удаления стружки, зависящей от оператора. Анализируйте временные метки от контроллера и интерфейса станка, чтобы определить, где фактически теряется время.

Условия окружающей среды и защита влияют на доступность

Роботы для загрузки станков работают рядом с туманом СОЖ, стружкой, абразивной пылью, теплом и в условиях регулярной промывки. Робот, захват, датчики, разъемы и прокладка кабелей нуждаются в защите, соответствующей местной среде. Степень IP-защиты корпуса робота не распространяется автоматически на концевой инструмент, внешний клапанный остров, оборудование машинного зрения или открытые разъемы.

Пределы температуры и влажности следует проверять по фактическим условиям ячейки, включая тепло от обработки, вентиляцию ограждения и сезонные условия. Указанные условия эксплуатации робота составляют 0–45°C и 20–80% RH без конденсации. Конденсация особенно важна при наличии паров СОЖ и колебаний температуры вокруг закрытых станков; она может влиять на датчики и электрические соединения, даже когда корпус робота остается работоспособным.

Управление стружкой заслуживает не меньшего внимания. Стружка, зажатая между деталью и пальцем захвата, может сместить положение захвата. Стружка в базирующем гнезде может препятствовать полной посадке. Могут потребоваться обдув воздухом, щеточные станции, время стекания жидкости, ориентация детали и защищенные средства удаления стружки, но они не должны мешать работе датчиков или распространять загрязнение в сторону суставов робота и электрооборудования.

Приемочные испытания должны моделировать реалистичные условия отказа

Загрузочную ячейку следует оценивать с ожидаемым диапазоном деталей, а не только с чистым номинальным образцом. Испытайте типичные состояния поверхности, допустимый разброс размеров, нормальный перенос СОЖ и самую тяжелую предполагаемую конфигурацию захвата. Подтвердите, что робот может безопасно восстановиться после пустого захвата, сбоя обнаружения наличия детали, неполной посадки, аварийного сигнала станка и состояний прерванного цикла.

При валидации измеряйте результат на стороне станка: правильность посадки, подтверждение зажима, отсутствие помех и стабильный запуск обработки. Не полагайтесь только на визуально плавную траекторию робота. Повторную загрузку следует проверять после работы ячейки в течение достаточного времени для появления тепловых эффектов, стружки и нормального разброса условий обращения.

Поэтому правильно подобранная роботизированная рука для загрузки станка не определяется изолированно числом осей или номинальной скоростью. Ее ценность заключается в согласованном захвате, продуманной цепочке базирования, достижимом и обслуживаемом движении и логике управления, которая знает, когда не следует продолжать работу. Когда эти элементы рассматриваются вместе, автоматизированная ячейка с гораздо большей вероятностью будет обеспечивать повторяемую загрузку, а не просто повторять движение робота.
