Производственная ячейка может утром обрабатывать стальные листы одного размера, после обеда переключаться на другую толщину, а перед следующей сменой требовать изменения схемы укладки на поддон. В такой ситуации робот для перемещения материалов полезен только в том случае, если переналадка может быть выполнена без перестройки ячейки, переписывания каждого движения с нуля или создания новых рисков столкновений. Практический ответ заключается в том, что программируемый робот для перемещения адаптируется за счет настраиваемых программ робота, повторно используемых шаблонов движений, регулируемого захвата, обратной связи от датчиков и архитектуры управления, обеспечивающей обмен корректными данными задания с оборудованием до и после него по технологической цепочке.

Для технической оценки наиболее важен не вопрос, способен ли робот один раз выполнить новую траекторию. Практически любого промышленного робота можно перепрограммировать. Реальный вопрос состоит в том, насколько надежно он может изменятьтип заготовки, ориентацию, последовательность процесса, место перемещения и производительность, сохраняя повторяемость, безопасные зазоры и прослеживаемую логику работы. Поэтому адаптивность является свойством системы, а не только характеристикой манипулятора робота.

Адаптация начинается с определенной модели переналадки

Программируемый робот для перемещения следует оценивать в соответствии с видами изменений, которые фактически требуются в производственной среде. Ячейка, которая чередует только две позиции поддона, имеет совершенно иные потребности, чем система, работающая со смешанными стальными листами, формованными деталями, сварными конструкциями или обработанными компонентами неправильной геометрии.

Перед выбором оборудования или рассмотрением предлагаемой компоновки автоматизации разделите ожидаемые изменения на практические категории:

• Вариация деталей: длина, ширина, толщина, масса, состояние поверхности, расположение отверстий и центр тяжести.
• Вариация ориентации: детали могут поступать горизонтально, вертикально, вложенными друг в друга, повернутыми или смещенными на конвейере либо поддоне.
• Вариация процесса: роботу может потребоваться загружать станок, переворачивать деталь, передавать ее между станциями, штабелировать готовые детали или разделять годные и отбракованные изделия.
• Вариация объема: для малосерийного задания может быть оправдана ручная регулировка приспособления, тогда как частые небольшие партии требуют автоматического выбора рецептуры.
• Вариация компоновки: расположение поддонов, направления подачи, зоны доступа к инструменту и последующие станции могут изменяться при модернизации линии.

Без такой классификации «гибкое программирование» может стать неточным заявлением при закупке. Робот может быть очень гибким в программировании траекторий, но плохо подходить для смены захватов. Другой робот может поддерживать несколько концевых эффекторов, но требовать длительной проверки безопасности при каждом перемещении приспособления. Оценка должна определить, какие изменения являются рутинными, а какие требуют инженерного вмешательства.

Структура программы определяет, контролируются ли изменения или выполняются импровизированно

Адаптируемые ячейки обычно не полагаются на отдельную полностью независимую программу робота для каждого номера детали. Такой подход управляем для нескольких изделий, но становится сложным в сопровождении при увеличении числа деталей, схем штабелирования или маршрутов процесса. Более эффективная организация использует параметризованные процедуры: программа содержит проверенную логику движений, а значения, относящиеся к конкретному заданию, хранятся в рецептурах или поступают от системы управления производством.

Типичная рецептура может определять размеры детали, координаты захвата, высоту подхода, требования к подтверждению захвата, положение загрузки станка, условия освобождения, схему слоев штабеля и допустимую скорость перемещения. Затем робот вызывает общие процедуры, такие как «взять с поддона», «подать к станку», «извлечь готовую деталь» или «разместить в выходном штабеле». Последовательность движений остается контролируемой, а координаты и условия перемещения изменяются в утвержденных пределах.

Это различие важно при поиске неисправностей. Если новое задание заставляет робота слишком близко подходить к зажиму, инженеры должны иметь возможность определить, вызвана ли проблема неверным значением рецептуры, смещенной физической базой, измененным приспособлением или неподходящим шаблоном движения. Когда вся логика встроена в разовую программу, такая диагностика выполняется медленнее, а вероятность внесения непреднамеренного изменения выше.

Полезные функции программирования для смены задач

Техническим специалистам следует обращать внимание не только на наличие программного обеспечения для офлайн-программирования. Следующие функции имеют непосредственную эксплуатационную ценность:

• Именованные системы координат для станков, поддонов, приспособлений и точек контроля.
• Определения центра инструмента для каждого захвата или инструмента перемещения.
• Управление рецептурами с контролем доступа и идентификацией ревизий.
• Условная логика на основе сигналов датчиков, наличия детали, состояния зажима и сигналов готовности станка.
• Процедуры восстановления, позволяющие контролируемо перезапустить работу после остановки без риска двойного захвата или неправильного размещения.
• Моделирование или проверка зоны досягаемости до выпуска нового задания в производство.

Изменение системы координат часто безопаснее редактирования множества отдельных точек робота. Например, при перемещении стойки поддона на известное расстояние утвержденная корректировка базовой системы координат может сохранить взаимосвязь между запрограммированными движениями. Это не исключает необходимости проверки, но уменьшает число одновременно изменяемых переменных.

Оснастка на конце манипулятора часто является фактическим ограничением

Робот может иметь достаточную зону досягаемости и грузоподъемность, но все же не адаптироваться, поскольку захват слишком специализирован. Это особенно распространено, когда ячейка развивается от работы с одним стабильным семейством деталей к обработке листов разных размеров, профилей или сборок. Захват должен соответствовать физическим свойствам материала, а не только его номинальной массе.

При перемещении стальных листов вакуумные присоски могут хорошо работать с чистым плоским материалом, имеющим достаточную площадь поверхности, однако необходимо учитывать масло, окалину, кривизну листа, утечки и состояние кромок. Магнитные захваты могут подходить для ферромагнитного материала, но их необходимо оценивать с учетом остаточной намагниченности, поведения тонкого материала, разделения уложенных листов и надежного отпускания. Механические зажимы обеспечивают надежное удержание в некоторых применениях, но могут мешать отверстиям, кромкам или обработанным поверхностям.

Адаптивность может обеспечиваться регулируемыми пальцами захвата, независимо управляемыми вакуумными зонами, несколькими магнитными модулями или автоматическим сменщиком инструмента. Каждый метод вводит собственные требования к управлению. Сменщик инструмента расширяет диапазон задач, но перед возобновлением движения робот должен подтвердить идентификацию инструмента, состояние блокировки, подключения коммуникаций, данные о нагрузке и правильную активную точку центра инструмента.

При расчетах полезной нагрузки следует учитывать захват, адаптеры, кабели, клапаны и самую тяжелую разрешенную заготовку. Кроме того, контроллеру робота требуются корректные данные о центре тяжести. Изменение задачи, увеличивающее смещенную нагрузку, может влиять на пределы ускорения, поведение при торможении, точность траектории и допустимую рабочую зону, даже если масса детали остается ниже номинальной грузоподъемности.

Обратная связь от датчиков позволяет роботу учитывать реальные производственные отклонения

Фиксированных координат достаточно только тогда, когда поступающий материал всегда расположен одинаково. Производственные условия редко бывают настолько стабильными. Поддоны могут устанавливаться с небольшими смещениями, детали могут смещаться во время транспортировки, штабели могут различаться по высоте, а вырезанные или пробитые компоненты могут иметь небольшие позиционные отклонения. Программируемый робот для перемещения становится более полезным, когда может проверить фактическое состояние до выполнения движения.

Базовые фотоэлектрические датчики могут подтверждать наличие поддона или заготовки. Реле вакуумного давления, сигналы подтверждения магнита и датчики положения захвата помогают убедиться, что деталь надежно зафиксирована. Эти устройства необходимы, но не всегда определяют ориентацию или точное положение.

Если заготовки могут поступать с переменным положением, может быть оправдано применение машинного зрения, лазерного профилирования или измерительных щупов. Подходящий уровень зависит от допуска, требуемого следующим процессом. Роботу, подающему детали в широкую зону конвейера, может требоваться только подтверждение наличия. Роботу, загружающему лист в станок с фиксированными базовыми кромками, может потребоваться более точная коррекция положения или механический способ центрирования. Систему зрения не следует добавлять только потому, что существует вариация деталей; ее следует выбирать, когда ожидаемые отклонения невозможно экономично контролировать с помощью поддонов, позиционеров, направляющих или базовых упоров.

Стратегия датчиков также должна включать обработку неисправностей. Если робот обнаруживает отсутствие детали, двойной лист, неполный захват или неожиданную ориентацию, он должен перейти в безопасное состояние и сообщить контроллеру ячейки значимое состояние. Повторные попытки без проверки могут повредить материал, вызвать столкновение или скрыть проблему на предыдущем участке.

Интеграция с управлением станком превращает робота из средства перемещения в производственный ресурс

Задачи перемещения обычно зависят от состояния станка. Робот, загружающий станцию пробивки, резки, сварки или механической обработки, должен знать, готова ли станция, открыты ли зажимы, можно ли извлечь готовую деталь и соответствует ли выбранное задание подаваемому материалу. Простых сигналов запуска и остановки часто недостаточно для ячеек, которые часто меняют задания.

Более надежный интерфейс обменивается определенной информацией о состоянии: активная рецептура, состояние готовности станка, разрешение цикла, код неисправности, сигнал завершения детали и состояние сброса. Робот не должен предполагать, что станок доступен, только потому, что он включен. Аналогично, станок не должен начинать цикл лишь потому, что робот вошел в зону загрузки.

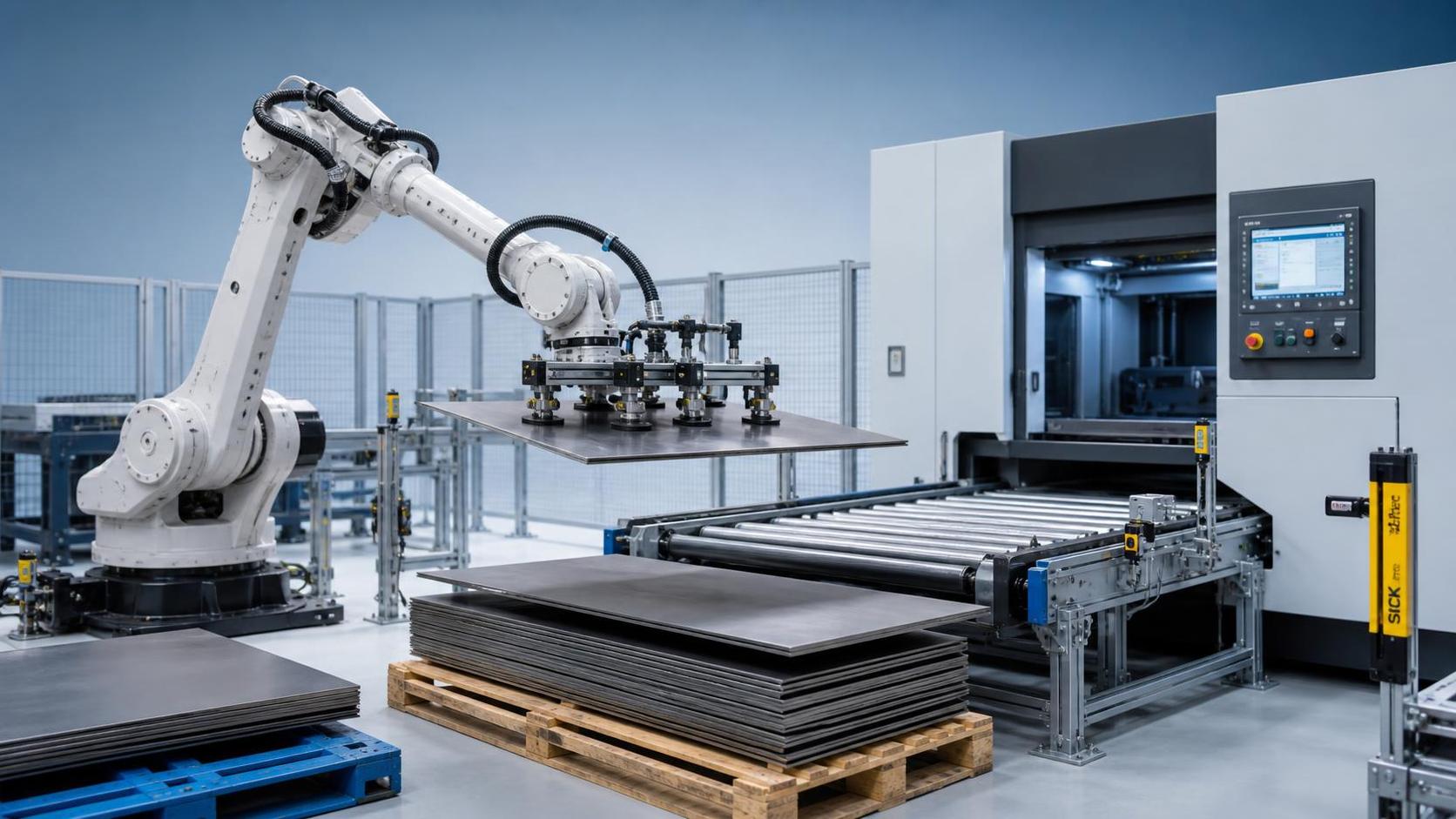

Ячейка обработки листового материала иллюстрирует это требование. При работе с материалом дляCNC Punching And Marking Machine For Steel Plates робот или связанное с ним передающее оборудование должны согласовывать свою рецептуру с размерами листа, базой загрузки, состоянием обработки и последовательностью выгрузки. Возможности CNC станка могут поддерживать смену заданий посредством данных, полученных из CAD-программ или программ развертки, при этом сторона перемещения все равно должна подтверждать, что правильный лист подается безопасно и повторяемо. Автоматическое позиционирование внутри станка не устраняет потребность в надежном внешнем базировании материала.

Для оборудования, рассчитанного на стальные листы размером до 1500 × 800 mm и толщину пробивки в диапазоне 5–25 mm, конструкцию системы перемещения материала необходимо оценивать с учетом фактической массы листа, жесткости листа, зазора по кромкам и доступа к станции. Робот может быть лишь одним элементом решения; роликовые столы, центрирующие устройства, буферные станции и опоры разгрузки могут быть необходимы для сохранения роботизированной задачи в стабильном и безопасном рабочем диапазоне.

Безопасность должна оставаться действительной после смены задачи

Наиболее часто упускаемой частью адаптивности робота является проверка безопасности. Траектория робота, безопасная для небольшой заготовки, может быть небезопасной для более крупного листа с выступающими краями. Новый захват может создать иную точку защемления. Измененная высота штабеля может приблизить груз к ограждениям, световым завесам или верхнему оборудованию. Каждое изменение следует рассматривать с учетом фактически защищенного пространства, а не только зоны досягаемости манипулятора без груза.

Технические проверки должны подтверждать, как ячейка обеспечивает наладку на пониженной скорости, ручное восстановление, доступ к зонам загрузки и перезапуск после защитной остановки. Логика безопасности должна предотвращать вход робота в зону станка, пока движение станка, зажим, а также условия доступа не находятся в утвержденном состоянии. Если персонал загружает смешанные материалы или пополняет поддоны, граница между автоматизированной и ручной работой должна быть четкой.

Оценка рисков также должна учитывать падающие грузы и накопленную энергию. Потеря вакуума, отпускание магнита, неустойчивые штабели, острые кромки и режимы отказа захвата имеют значение при перемещении листов. Метод захвата, работающий на демонстрации, может быть непригоден для безоператорного производства, если он не имеет надежного сигнала подтверждения или безопасной реакции на потерю удерживающей силы.

Как оценивать эффективность переналадки

Время переналадки не следует измерять только с момента начала движения робота по следующему заданию. Реалистичная оценка включает выбор рецептуры, регулировку или смену захвата, изменения приспособления, подтверждение координат, пробное движение, проверку первой детали и разрешение на перезапуск. Некоторые ячейки могут автоматически переключаться между проверенными семействами деталей; в других оператор должен подтверждать оснастку или идентичность материала. Оба подхода могут быть уместны, если их ограничения определены.

Также полезно определить, входит ли новая задача в исходный проект ячейки или требует нового инженерного анализа. Переход от одного размера листа к другому может требовать только рецептуры. Переход от плоского листа к гнутым сборкам может потребовать другого захвата, пересмотренной модели столкновений, измененных безопасных расстояний и новых передающих приспособлений. Рассмотрение этих двух изменений как равнозначных является распространенной причиной недостаточно проработанных проектов автоматизации.

Где адаптивность имеет практические ограничения

Программируемость не компенсирует плохую подачу деталей, нестабильный поток материала или процесс без надежной базы. Если детали поступают хаотично перепутанными, сильно деформированными или с непредсказуемым загрязнением поверхности, задача перемещения может потребовать разделительного оборудования, специализированной оснастки или иной концепции автоматизации. Аналогично, робот не может безопасно компенсировать неограниченное разнообразие продукции только снижением скорости или добавлением программного кода.

Наиболее эффективный подход заключается в определении контролируемого семейства задач: известные свойства материала, допустимый диапазон размеров, принятые положения загрузки, утвержденные концевые эффекторные устройства и проверенные рецептуры. В пределах этого диапазона робот может переключаться эффективно и с предсказуемой производительностью. За его пределами ячейка должна требовать осознанного анализа, а не неформального редактирования программы непосредственно в цехе.

Именно такая дисциплинированная граница делает программируемого робота для перемещения действительно адаптируемым. Его ценность заключается в том, что рутинные производственные изменения становятся повторяемыми, наблюдаемыми и безопасными, а не в заявлении о том, что любая будущая задача может быть выполнена без изменений в оснастке, системах управления или проектировании процесса.
