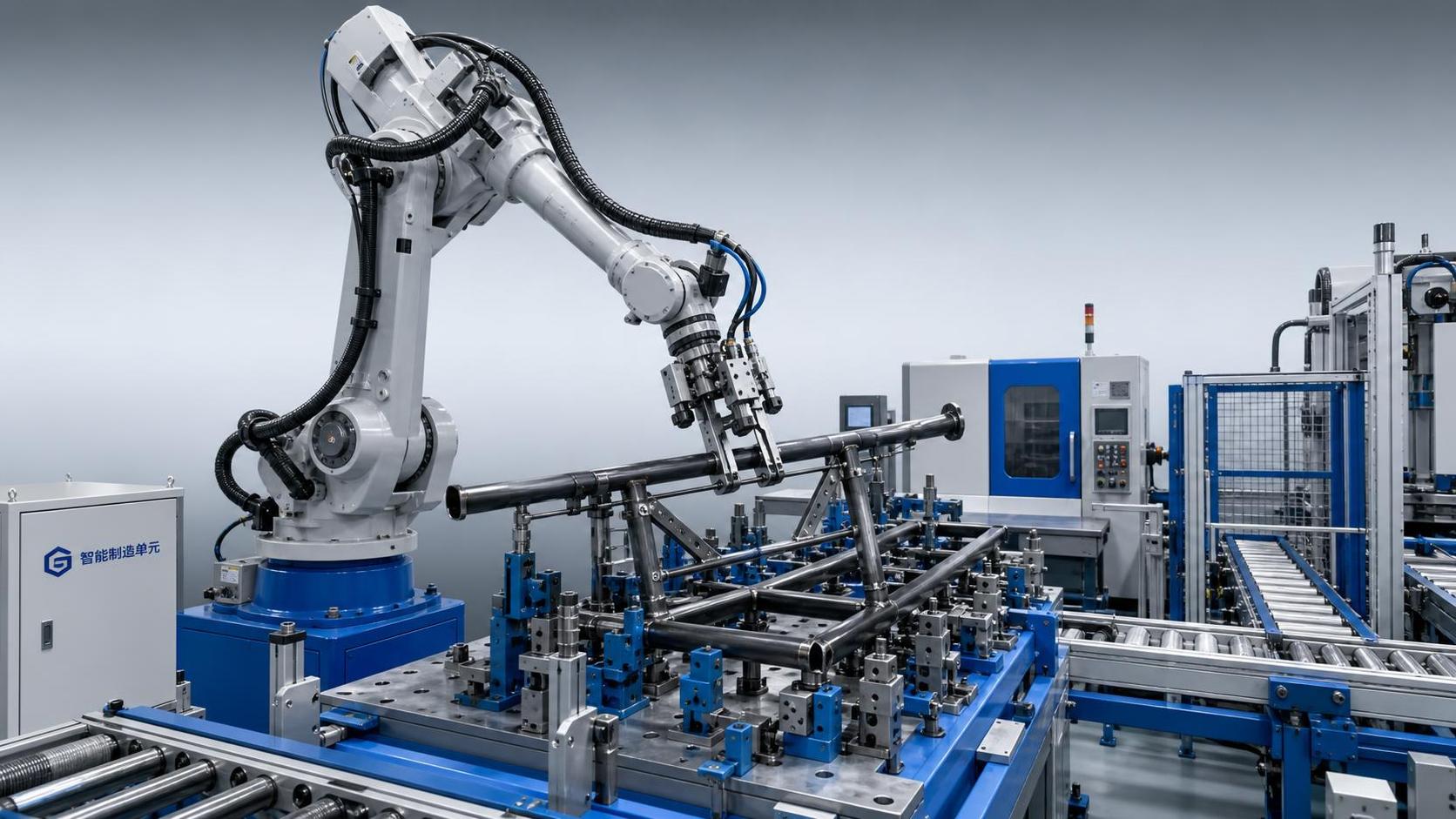

Специальный робот для перемещения оправдан, когда груз и доступное пространство не соответствуют допущениям, заложенным в стандартные ячейки паллетирования, pick-and-place или обслуживания станков. Решающий вопрос заключается не просто в том, может ли робот поднять деталь. Важно, может ли вся система многократно точно позиционировать, захватывать, перемещать, ориентировать и отпускать изменяющуюся или неудобную заготовку, не создавая новых проблем с безопасностью, производительностью, обслуживанием или переналадкой.

Нестандартные грузы включают не только визуально сложные детали. Плоская пластина с нестабильными кромками, сварная рама со смещенным центром тяжести, длинная труба, прогибающаяся при ускорении, смешанная партия отливок или штабель с неравномерным разделением — все они могут непредсказуемо вести себя в обычной автоматизированной ячейке. В тесной рабочей ячейке задача перемещения усложняется, поскольку робот, захватное устройство, оснастка, защитные устройства, пути подачи и отвода должны размещаться в ограниченном объеме, не ограничивая доступ операторов и персонала обслуживания.

Таким образом, практический вопрос состоит не в том, «Можно ли добавить автоматизацию?», а в том, «Может ли адаптированная роботизированная система устранить нестабильную часть процесса, оставаясь управляемой при реальных производственных вариациях?»

Когда стандартные ячейки перемещения начинают давать сбои

Типовая роботизированная ячейка из каталога обычно рассчитана на стабильные условия: известные габариты детали, постоянную подачу, предсказуемое распределение массы, четкие поверхности захвата и повторяемую позицию выгрузки. При соблюдении этих условий стандартизированная компоновка часто является вариантом с меньшим риском, поскольку ее зона досягаемости, оснастка, защитный периметр и логика управления уже проверены.

Индивидуальная разработка становится актуальной, когда одно или несколько таких допущений перестают выполняться. К распространенным причинам относятся:

• Детали в рамках одной производственной программы значительно различаются по длине, ширине, высоте или профилю.
• Масса распределена неравномерно из-за сварных конструкций, прикрепленных компонентов, вырезов или различий материала.
• У детали нет единой надежной поверхности захвата либо состояние поверхности меняется между партиями.
• Доступ к станку ограничен колоннами, конвейерами, приямками, существующими ограждениями или расположенным рядом технологическим оборудованием.
• Робот должен выполнять не только перенос, но и поворот, выравнивание, подачу для контроля, штабелирование или загрузку дополнительной операции.
• Ручное перемещение все еще требуется, поскольку операторы должны компенсировать ошибки ориентации или нестабильное размещение.

Это не незначительные неудобства. Они влияют на физическую основу концепции автоматизации. Робот может иметь достаточную номинальную грузоподъемность, но оставаться неподходящим, если момент на запястье, инерция или смещение центра тяжести превышают допустимые пределы. Аналогично робот может достигать каждой запрограммированной точки в пустой симуляции, но не обеспечивать безопасный зазор от столкновений после учета захватов, кабелей, паллет, выступов детали и пространства для доступа оператора.

Нестандартная геометрия обычно является проблемой оснастки прежде, чем проблемой робота

Для необычных грузов именно концевое устройство определяет, будет ли система надежной или хрупкой. Выбор более крупного робота для компенсации неопределенного захвата — распространенная, но дорогостоящая ошибка. Более правильный подход — определить, как деталь может быть физически зафиксирована и какие вариации должен компенсировать захват.

Вакуумная оснастка может хорошо работать с листами, пластинами и относительно гладкими поверхностями, но требует учета утечек, пористости, масла, окалины, волнистости поверхности и последствий частичного отказа присосок. Магнитные захваты подходят для ферромагнитных материалов, но требуют проверки толщины листа, воздушных зазоров, остаточной намагниченности, состояния поверхности и безопасного сброса. Механические зажимы обеспечивают более надежное удержание многих фасонных компонентов, однако требуют зазоров и могут срабатывать медленнее. Вилки, ложементы, штифтовые позиционеры, крюки и гибридные захваты могут быть более подходящими, если заготовка имеет открытые профили, вырезы или чувствительные готовые поверхности.

Захват должен не просто удерживать номинальную деталь. Он должен работать с реальным диапазоном состояний детали: слегка деформированной заготовкой, заусенцем на кромке, смещенным штабелем, компонентом с небольшой ошибкой положения или деталью, центр тяжести которой меняется после вторичной операции. Поэтому одних образцов деталей недостаточно для утверждения конструкции. Расчетный диапазон должен документировать максимальные и минимальные размеры, массу, материал, состояние поверхности, допустимые зоны контакта, диапазон центра тяжести и ожидаемые вариации входного положения.

Длинные детали создают отдельную проблему. Балка, труба или изготовленная рама могут быть достаточно легкими для робота, но все равно сложными для ускорения из-за прогиба или раскачивания. Возникающее движение может приводить к ошибке укладки, колебаниям или помехам для расположенного рядом оборудования. В таких случаях снижение скорости не всегда является единственным решением. Опора груза в нескольких точках, использование вторичного стабилизатора, изменение ориентации захвата или пересмотр траектории переноса могут повысить устойчивость эффективнее, чем одно лишь снижение скорости робота.

Расчеты грузоподъемности должны учитывать поведение груза

Выбор грузоподъемности робота часто сводят к весу детали плюс весу захвата. Это лишь отправная точка. Соответствующий расчет включает нагрузку на запястье, положение центра инструмента, плечо момента, момент инерции и динамический эффект ускорения и торможения. Тяжелый, но компактный компонент может быть проще в управлении, чем более легкая длинная заготовка с удаленным центром тяжести.

Система, рассчитанная слишком близко к своим пределам, может работать, но создавать скрытые затраты: более медленные циклы, меньшую стабильность позиционирования, более консервативные профили движения, повышенный износ и меньший запас для будущих вариантов деталей. Однако увеличение размера без анализа компоновки может ухудшить ограниченную ячейку, увеличив занимаемую роботом площадь и сократив полезный доступ.

Правильная цель — не наивысший показатель грузоподъемности. Это сочетание робота и захвата с достаточным динамическим запасом для фактического диапазона грузов и требуемого цикла. Этот запас следует оценивать вместе с прокладкой кабелей, требованиями к внешним осям, интерфейсами смены инструмента и усилиями, возникающими, если робот должен вставлять, прижимать или позиционировать деталь, а не просто переносить ее.

Тесные рабочие ячейки меняют логику компоновки

При ограниченной площади номинальный круг досягаемости робота может вводить в заблуждение. Робот редко свободно использует этот круг. Он работает через коридор безопасных траекторий подхода, ограниченный габаритами захвата, траекторией детали, оснасткой, дверями станков, датчиками и ограждениями. Наибольший размер детали может определять размеры ячейки, даже если сам робот компактен.

Специальный робот для перемещения подходит для тесной рабочей ячейки, когда компоновка может быть спроектирована вокруг контролируемого движения, а не доступа по открытому полу. Типичные меры включают установку робота на пьедестале, стене, потолке или рельсе; размещение подачи и отвода на разных высотах; использование компактного шарнирного манипулятора с угловым подходом; интеграцию позиционирующих станций рядом с технологическим станком; либо применение поворотной оснастки для обмена деталями внутри защищенной зоны.

Каждый вариант имеет компромиссы. Потолочная компоновка может освободить площадь пола, но усложняет конструкцию, доступ и сервис. Линейная ось может расширить охват нескольких станций, но добавляет ограждения, средства управления, требования к выравниванию и еще один источник простоев. Меньший робот может физически поместиться, но не иметь необходимого момента на запястье или рабочей позы для самого сложного захвата. Поэтому решения по компоновке следует проверять в трех измерениях с учетом модели захвата и детали в наихудшем случае, а не представлять их простой точкой или коробкой.

Доступ операторов заслуживает такого же внимания. Если обычное вмешательство требует тянуться через узкий проем, обходить конвейер или входить в защищенную зону для простых действий по восстановлению, ячейка может технически поместиться, но быть неудобной в эксплуатации. Наиболее эффективные компактные компоновки по возможности отделяют обычные задачи человека — загрузку расходных материалов, подтверждение исключений, удаление отходов, обслуживание датчиков — от движения робота.

Время цикла следует определять на уровне процесса

Автоматизацию перемещения часто оценивают по заявленной скорости движения робота. Такое сравнение не отражает фактическое узкое место. Полезный показатель — завершенный технологический цикл: идентификация детали, разделение, захват, проверка, перенос, передача станку, время процесса, выгрузка, размещение и любое необходимое подтверждение.

Нестандартные грузы часто добавляют время на этапах, которые легче всего упустить из виду. Вакуумному захвату может потребоваться время для формирования подтвержденного вакуума. Механическому зажиму может потребоваться позиционирующее движение перед закрытием. Системе машинного зрения может потребоваться определить ориентацию. Для предотвращения двойного захвата штабель может нуждаться в контроле разделения. Станку может требоваться точная позиция загрузки до того, как сможет закрыться дверь или сработают зажимы.

Индивидуальная разработка создает ценность, когда устраняет неопределенность на этих этапах. Например, позиционирующее гнездо может обеспечить быструю и повторяемую передачу, даже если входящие детали не расположены точно. Двухзонный захват может сократить холостой ход, перенося входящую и выходящую детали за одно движение. Податливый интерфейс может защитить станочную оснастку от небольших ошибок позиционирования. Эти функции должны быть обоснованы их влиянием на всю последовательность, а не только технической сложностью.

Качество предшествующей резки может определять надежность перемещения

В операциях с листовым металлом роботизированное перемещение иногда проектируется так, как будто каждая заготовка поступает с одинаковой геометрией и состоянием поверхности. В действительности процесс резки влияет на разделение штабеля, качество кромки, термическую деформацию и надежность вакуумного или магнитного захвата. Поэтому концепцию перемещения вырезанных заготовок следует координировать со стратегией раскроя, удалением скелета, извлечением деталей и потоком материала, а не разрабатывать как изолированный последующий проект.

Для операций, производящих заготовки из электропроводного металла, Портальная машина плазменной резки с ЧПУ может быть актуальна, когда автоматизированная резка, раскрой и контролируемый поток заготовок входят в состав одной производственной ячейки. Ценность ее интеграции заключается не только в скорости резки. Она зависит от того, могут ли вырезанные детали подаваться в состоянии, которое последующий захват способен надежно идентифицировать и обрабатывать. Перед определением автоматической выгрузки необходимо учесть тонкие листы, узкие детали, кромки зоны термического влияния, микроперемычки и остаточный лом.

При использовании плазменной резки следует тщательно анализировать взаимодействие между настройками процесса и перемещением. Плоскостность детали, уровень грата, характеристики реза и последовательность высвобождения деталей при раскрое могут влиять на разделение и захват. Если применяется подводная резка или системы удаления пыли, последующая концепция переноса также должна учитывать влагу, остатки и, где необходимо, безопасный дренаж или сушку. Это вопросы интерфейса процессов, а не основания считать, что одна только резка или робототехника решит проблему потока материала.

Архитектура управления важна при реальных вариациях деталей

Специальной ячейке не требуются передовые датчики только потому, что к ней применяется слово «специальная». Дополнительные датчики и программное обеспечение должны решать определенную производственную неопределенность. Фиксированная оснастка может быть надежнее машинного зрения, если детали могут подаваться стабильно. Напротив, машинное зрение или лазерное профилирование могут быть необходимы, когда ориентацию, контур или положение штабеля невозможно экономически контролировать на предшествующих этапах.

Концепция управления должна различать вариации, для которых система рассчитана, и условия, которые должны вызывать исключение. Например, захват может компенсировать небольшое смещение положения, но не должен пытаться устранить неизвестный двойной лист, согнутую сверх допуска деталь или отсутствующий компонент без четкой стратегии безопасности и качества.

Обработка исключений является важным отличием демонстрационной ячейки от производственного актива. Конструкция должна определять, что происходит, если захват не подтвержден, деталь упала, позиционер заблокирован, станок недоступен или оператору необходимо вмешательство. Инструкции по восстановлению должны быть достаточно простыми для безопасного выполнения в условиях производственного давления. Ячейка, требующая инженерной поддержки при обычных неисправностях, не обеспечит ожидаемого эффекта по труду или производительности.

Когда индивидуальная разработка не является правильным решением

Не каждый неудобный груз требует заказного роботизированного решения. Если объем мал, номенклатура часто меняется без стабильных конструкторских данных или сам маршрут процесса еще пересматривается, широкая индивидуальная разработка может закрепить проект на допущениях, которые вскоре устареют. Устройство ручной помощи, стандартная подъемная система, модульная оснастка или полуавтоматическая станция могут быть лучшим промежуточным решением.

Индивидуальная разработка также сомнительна, когда настоящая проблема заключается в слабом контроле предшествующих этапов. Если детали поступают поврежденными, смешанными, плохо уложенными или без согласованного базового положения, добавление сложных датчиков к роботу может скрыть, а не устранить первопричину. Улучшение конструкции стеллажа, идентификации материала, дисциплины штабелирования, последовательности резки или стабильности оснастки может значительно снизить сложность автоматизации.

Наиболее убедительный случай для специального робота перемещения существует, когда семейство деталей и маршрут процесса достаточно определены, ручное перемещение создает измеримое эксплуатационное ограничение, а геометрия или компоновка ячейки не позволяют стандартной системе работать безопасно. В таких условиях индивидуальная разработка — не премиальная функция. Это инженерная работа, необходимая для надежной автоматизации.

Что следует согласовать до выпуска проекта

Проект не должен переходить от концепции к закупке, опираясь только на показатель грузоподъемности и план пола. Технический пакет должен содержать согласованную матрицу деталей, включая все текущие детали и реальные ближайшие варианты. В ней следует указать массу, размеры, условия центра тяжести, доступные для захвата поверхности, допустимые следы, температуры и ориентацию при перемещении. Требуемая производительность должна быть выражена как цель на уровне процесса с учетом переналадок и обычных прерываний.

Компоновка должна показывать доступ для обслуживания, маршруты пополнения материала, безопасные позиции операторов, размещение шкафа управления, инженерные коммуникации и реальный объем перемещения робота, оснастки и детали. Также необходимо четко определить ответственность за интерфейсы: кто предоставляет сигналы станка, подтверждение наличия детали, интеграцию безопасности, оснастку, предшествующее выравнивание и критерии приемки.

Приемочные испытания должны отражать сложные, но нормальные рабочие случаи, а не только идеальные образцы. Важный вопрос состоит в том, может ли ячейка безопасно обрабатывать определенный производственный диапазон с согласованным циклом при ожидаемых условиях подачи. Специальная система оправдывает свою ценность повторяемостью во всем этом диапазоне, а не одной успешной демонстрацией с самой простой деталью.
