Una célula de atención de máquinas puede parecer sencilla en un plano de distribución: un robot toma una pieza en bruto, abre la puerta de la máquina, carga el utillaje, inicia el ciclo y luego retira la pieza terminada. En producción, los momentos difíciles ocurren en los puntos de transferencia. Una pinza puede sujetar una pieza de forma segura pero no lograr librar una mordaza de tornillo. Un robot puede repetir con precisión su posición enseñada mientras la pieza de trabajo sigue colocándose de forma inconsistente porque el material está deformado, aceitoso o no se apoya contra un tope de posicionamiento. Una trayectoria rápida del robot puede ahorrar poco tiempo cuando el ciclo CNC, el movimiento de la puerta, la respuesta del mandril y las señales de presencia de pieza están mal coordinados.

La regla principal de evaluación es simple: un brazo robótico de carga de máquinas solo es fiable cuando la pinza, el método de posicionamiento de la pieza, el movimiento del robot, la interfaz de la máquina y la lógica de recuperación se diseñan como una secuencia controlada. La repetibilidad del robot por sí sola no garantiza la precisión de carga. La revisión técnica debe comenzar con el estado real de la pieza y la geometría de carga de la máquina, y luego verificar si la carga útil, el alcance, las herramientas de extremo de brazo, las referencias de posicionamiento y el control del ciclo pueden mantener esa secuencia sin intervención del operario.

Comience por el evento de carga, no por el catálogo de robots

Antes de comparar modelos de robots, defina lo que debe ocurrir durante cada ciclo de la máquina. Esto es más específico que afirmar que la aplicación es “carga CNC”. El robot puede necesitar tomar una fundición en bruto de un palé, orientarla, atravesar una abertura de protección, colocarla contra una referencia del utillaje, esperar la confirmación de sujeción y después recuperar la pieza terminada de un entorno de mecanizado caliente o húmedo. Cada acción genera un requisito técnico independiente.

Una revisión inicial útil consiste en trazar el recorrido de la pieza desde su condición de entrada hasta su condición de salida. Observe si el robot manipula material en bruto, piezas parcialmente mecanizadas, componentes terminados o varias piezas a la vez. Identifique la superficie de agarre antes y después del mecanizado. Un diámetro torneado puede estar disponible antes del mecanizado, pero desaparecer después de una operación secundaria. Una cara plana puede ser adecuada para una ventosa de vacío cuando está seca, pero no serlo cuando hay residuos de refrigerante. Este análisis suele modificar más el concepto del efector final que la selección del robot.

La propia máquina también determina la arquitectura de la célula. La anchura de apertura de la puerta, la posición del mandril o tornillo de banco, la altura del utillaje, el acceso desde el frente o lateral, los ángulos permitidos de aproximación del robot y la holgura sobre el sistema de sujeción afectan al volumen de trabajo requerido del robot. Un robot con alcance nominal suficiente puede seguir siendo inadecuado si su muñeca no puede entrar en la máquina con la orientación requerida sin pasar cerca de protecciones, sondas o componentes del husillo.

Diseño de la pinza: la retención segura es solo el primer requisito

La selección de la pinza debe basarse en la condición completa de manipulación de la pieza y no solo en su peso. El efector final debe retener la pieza de trabajo durante la aceleración, desaceleración, rotación de la muñeca y cualquier parada inesperada permitida por la configuración de seguridad. También debe tolerar variaciones realistas de la superficie del material, aceite, rebabas, temperatura y dimensiones de entrada.

Adapte el principio de agarre a la pieza y al proceso

Las pinzas mecánicas paralelas se utilizan habitualmente cuando hay disponibles superficies exteriores o interiores estables. Pueden proporcionar una retención positiva y suelen ser adecuadas para tochos mecanizados, ejes, anillos y piezas prismáticas. La geometría de las mordazas debe evitar el contacto con superficies acabadas críticas, y la carrera de las mordazas debe admitir la variación de las piezas de entrada sin permitir un movimiento radial excesivo.

Las pinzas de tres mordazas o centradas pueden mejorar el centrado de componentes redondos, pero su repetibilidad práctica depende del desgaste de las mordazas, la consistencia del diámetro de las piezas y de si la pieza se apoya contra una referencia axial definida. Para piezas transferidas entre un mandril de torno y una pinza de carga, los ingenieros deben examinar si la referencia de agarre es la misma en ambos dispositivos. Una pieza sujeta por un diámetro exterior sin terminar puede desplazarse ligeramente después de que una operación de mecanizado modifique dicho diámetro.

Las herramientas de vacío pueden ser eficaces para chapa, piezas en bruto planas y componentes no porosos, pero requieren una revisión cuidadosa en células de mecanizado. La contaminación superficial, los orificios, las superficies rugosas de fundición, el refrigerante y la porosidad pueden reducir la fuerza de sujeción. La detección de vacío debe utilizarse como señal de confirmación del proceso, no simplemente como indicación de que una bomba está funcionando. Las pinzas magnéticas pueden ser adecuadas para componentes ferrosos, pero requieren considerar las virutas residuales, las necesidades de desmagnetización y el efecto de la geometría de la pieza sobre la fuerza de sujeción.

Para piezas complejas o familias mixtas de piezas, una pinza específica con dedos intercambiables puede ser más fiable que una herramienta muy polivalente. La contrapartida es el esfuerzo de cambio. Cuando se esperan variantes frecuentes, las herramientas de cambio rápido, la identificación codificada de la pinza y las posiciones de mordazas controladas por receta pueden reducir el riesgo de cargar la herramienta incorrecta para el programa seleccionado.

Calcule la carga real de la muñeca

La carga útil del robot no es simplemente la masa de la pieza de trabajo. La evaluación debe incluir el cuerpo de la pinza, los dedos, soportes, válvulas neumáticas, sensores, tendido de cables y cualquier configuración de doble agarre. La muñeca del robot también experimenta una carga de momento determinada por la distancia entre su brida de montaje y el centro de gravedad combinado. Una pieza ligera sostenida lejos de la muñeca puede generar una condición dinámica más exigente que una pieza más pesada sostenida cerca de ella.

La reserva de carga útil es especialmente importante cuando el robot transporta tanto una pieza terminada como una pieza en bruto durante un intercambio. En muchas secuencias de atención de máquinas, esta transferencia de dos piezas se utiliza para reducir el tiempo inactivo de la máquina. Mejora la eficiencia del ciclo solo si la masa combinada, el centro de gravedad y las condiciones de holgura se mantienen dentro de los límites del robot y de la pinza durante toda la trayectoria de movimiento.

La precisión de posicionamiento procede de la cadena de referencias

Un malentendido común es comparar directamente la repetibilidad del robot con la tolerancia de mecanizado. Estos valores describen cosas diferentes. La repetibilidad del robot indica la consistencia con la que el robot regresa a una posición enseñada en condiciones establecidas. No incluye la deflexión de la pinza, la variación de las piezas, el desgaste del utillaje, el error de posición del palé, el movimiento de la puerta de la máquina ni una pieza que solo está parcialmente asentada contra un tope.

En una célula robusta, el robot transfiere la pieza a un sistema de posicionamiento del lado de la máquina que establece la referencia de mecanizado. No se debe esperar que el robot “coloque con precisión en el espacio libre” y dependa de la fuerza de sujeción para corregir todos los errores. Un chaflán de entrada, localizador cónico, alojamiento, tope rígido o elemento de carga guiada puede absorber pequeñas desviaciones de aproximación al tiempo que garantiza que la pieza alcance la misma posición de referencia final.

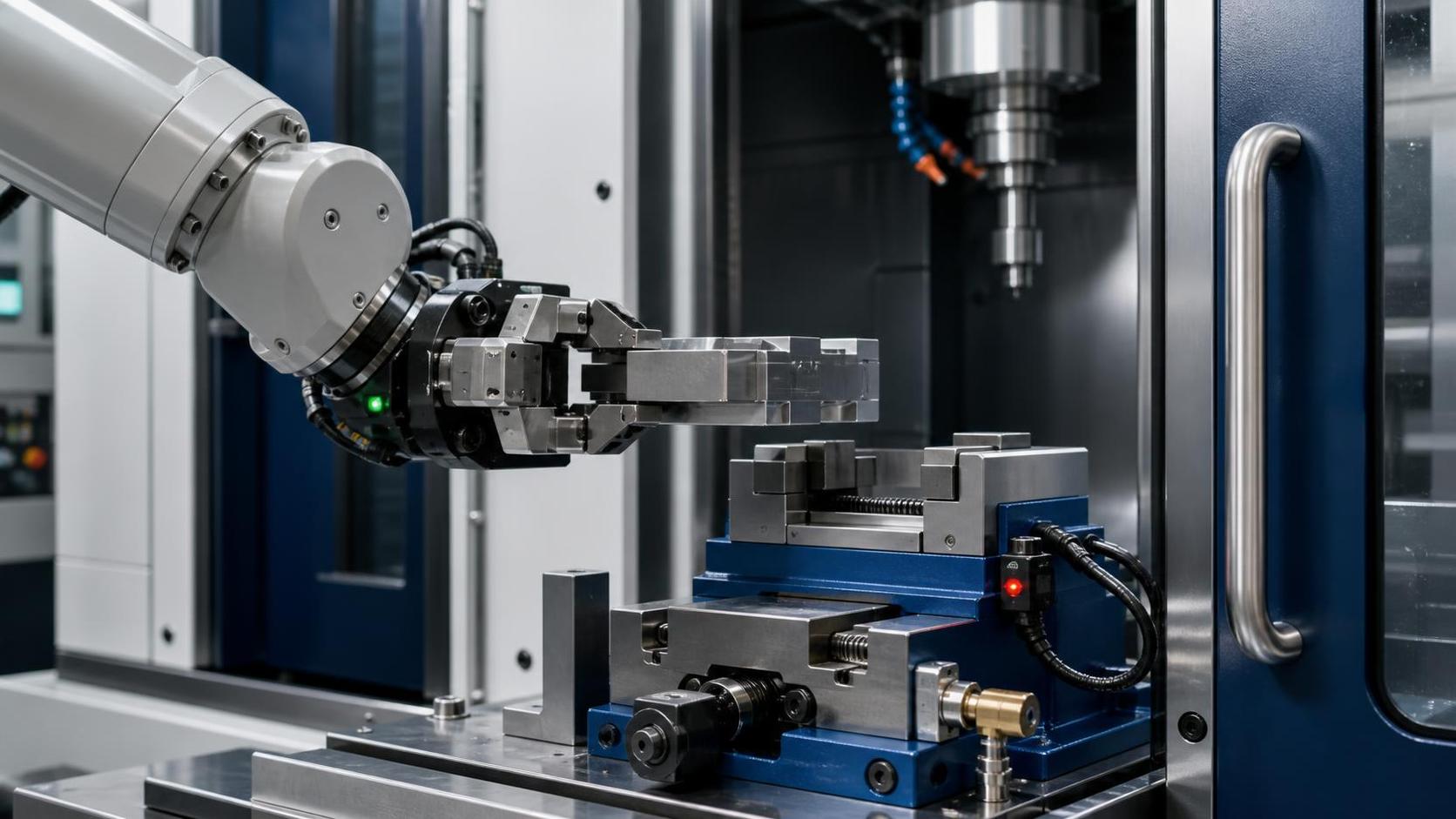

Considere una operación de carga de un tornillo de banco CNC. El robot se aproxima con la pieza alineada con las mordazas abiertas, baja o avanza hasta un punto de inserción controlado, empuja la pieza de trabajo contra un tope fijo y espera una confirmación de asentamiento cuando corresponda. Solo después de que la pieza esté completamente posicionada debe cerrarse la sujeción. Si el robot se retrae antes de que la pieza esté apoyada, o si la sujeción comienza a cerrarse mientras la pinza aún está en la zona de las mordazas, un pequeño error de temporización puede convertirse en una colisión.

Dónde suele introducirse la variación de posicionamiento

• Las dimensiones del material entrante superan el rango para el que se diseñó la pinza o el utillaje.
• La acumulación de virutas o residuos de refrigerante impide que la pieza alcance por completo un alojamiento o tope rígido.
• Los dedos de la pinza contactan con un borde redondeado, fundido o afectado por rebabas en lugar de una superficie de referencia controlada.
• Un efector final flexible se desvía bajo el peso de la pieza o al presionar contra un localizador.
• La base del robot, la máquina y los utillajes periféricos no se referencian de forma uniforme después de una reubicación o mantenimiento.
• Una posición enseñada se creó con una pieza de muestra ideal y no contempla la variación de producción.

La respuesta práctica no siempre consiste en una mayor precisión del robot. A menudo, la mejor solución es una guía de utillaje mejorada, una referencia de agarre más estable, detección de presencia de pieza o un pequeño elemento flexible que permita un asentamiento controlado sin transmitir una fuerza excesiva a la muñeca del robot. La flexibilidad debe utilizarse con cuidado: puede ayudar a compensar pequeñas desalineaciones, pero también puede ocultar una estrategia de referencias inestable.

Para aplicaciones que requieren acceso flexible alrededor de utillajes, elMultipurpose Handing Robot BR20iB-18 ofrece una configuración articulada de seis ejes, una capacidad de carga útil de 20 kg, un alcance máximo de 1911 mm y una repetibilidad declarada de ±0.08 mm. Estas especificaciones pueden respaldar una evaluación de carga de máquinas, pero deben verificarse frente a la masa real de la herramienta, la condición de doble pieza, el momento de muñeca, el ángulo de aproximación requerido y el método de posicionamiento basado en utillaje, en lugar de considerarse una afirmación independiente sobre la tolerancia de carga.

Los estudios de alcance deben incluir la postura de movimiento y el espacio de mantenimiento

Un valor de alcance describe el punto más lejano al que un robot puede acceder con determinadas posiciones de articulación; no demuestra que todos los puntos dentro de ese radio sean accesibles con un ángulo de muñeca utilizable. La carga de máquinas requiere a menudo que la muñeca se mantenga vertical, horizontal o alineada con el eje de un husillo mientras entra en un espacio confinado. Los límites de las articulaciones pueden impedir esa orientación en la ubicación deseada incluso cuando la brida puede alcanzarla físicamente.

La simulación fuera de línea o un estudio detallado de alcance debe evaluar al menos cuatro posiciones: ubicación de recogida, punto de aproximación previo a la máquina, punto de carga de la máquina y punto de retracción. También debe incluir la trayectoria entre ellos, especialmente a través de la puerta de la máquina. Una posición final sin colisiones es insuficiente si la muñeca o la pinza atraviesan una zona prohibida durante la entrada.

La elección del montaje modifica estos resultados. El montaje en el suelo puede simplificar el acceso a estanterías a nivel del suelo y a los frentes de las máquinas. El montaje lateral o elevado puede mejorar la entrada desde arriba o liberar espacio en el suelo, pero puede aumentar las consideraciones de vuelco, la complejidad del tendido de cables y los requisitos de acceso para mantenimiento. El BR20iB-18 está especificado para montaje en suelo, suspendido y lateral, lo que proporciona flexibilidad de distribución cuando el diseño de la célula y la disposición estructural de montaje admiten la orientación seleccionada.

Los ingenieros también deben reservar espacio para mantenimiento. Las mordazas de las pinzas se desgastan, los sensores requieren ajuste y los operarios pueden necesitar acceso seguro para retirar virutas o recuperar una pieza después de una interrupción. Una distribución a la que solo se puede acceder desactivando las protecciones generará tiempos de inactividad evitables y procedimientos de recuperación inseguros.

El control del ciclo marca la diferencia entre una demostración y una célula de producción

El tiempo de ciclo está determinado por el evento necesario más lento, no solo por la velocidad del robot. En una célula de mecanizado, la secuencia relevante incluye el estado de máquina lista, funcionamiento de la puerta, liberación de la sujeción, entrada del robot, retirada de la pieza, colocación de una nueva pieza, confirmación de sujeción, salida del robot, cierre de puerta, inicio del programa y mecanizado. Cualquier incertidumbre entre estos pasos debe provocar una espera controlada en lugar de una continuación ciega.

La interfaz debe utilizar señales de estado explícitas. Las señales típicas incluyen modo automático de máquina habilitado, ciclo completado, puerta totalmente abierta, sujeción abierta, liberación confirmada, robot fuera de zona, pieza cargada, sujeción cerrada y fallo de máquina. El conjunto exacto de señales depende de la máquina y de la arquitectura de control, pero cada intercambio de señales debe tener un responsable definido y un estado esperado. Evite utilizar una única señal general de “máquina lista” para representar varias condiciones independientes.

El diseño de la secuencia también debe distinguir entre producción normal y gestión de excepciones. Una secuencia normal puede ser breve, mientras que la lógica de recuperación requiere mayor detalle. ¿Qué ocurre cuando el robot no detecta una pieza después de liberar la sujeción? ¿Qué ocurre si un componente terminado permanece en el mandril? ¿Qué sucede si se pierde el vacío después de que el robot ha salido de la máquina? ¿Qué ocurre si llega una señal de cierre de sujeción, pero falta la confirmación esperada de presión o posición? Estas condiciones deben generar un estado de parada seguro y comprensible que conserve suficiente información para la recuperación.

Reduzca el tiempo inactivo sin crear solapamientos frágiles

Las acciones simultáneas pueden mejorar el rendimiento cuando no crean riesgos conflictivos. El robot puede preparar la siguiente pieza en bruto mientras la máquina completa su ciclo actual. Una pinza doble puede sujetar una pieza en bruto y una pieza terminada durante el intercambio. La puerta de la máquina puede comenzar a abrirse después de completar el ciclo mientras el robot se desplaza a una posición de espera definida. Sin embargo, las acciones solapadas solo deben introducirse después de que la secuencia básica haya demostrado ser estable.

La optimización de la trayectoria del robot suele ser más eficaz después de eliminar esperas innecesarias y desplazamientos excesivos. Acortar una trayectoria unos pocos centímetros tiene un valor limitado si la célula sigue deteniéndose por un estado de sujeción no confirmado o por un paso de limpieza de virutas dependiente del operario. Revise las marcas de tiempo del controlador y de la interfaz de la máquina para identificar dónde se pierde realmente el tiempo.

Las condiciones ambientales y la protección afectan a la disponibilidad

Los robots de carga de máquinas trabajan cerca de niebla de refrigerante, virutas, polvo abrasivo, calor y prácticas repetidas de lavado. El robot, la pinza, los sensores, los conectores y el tendido de cables necesitan una protección adecuada al entorno local. Una clasificación IP del cuerpo del robot no se aplica automáticamente al efector final, isla de válvulas externa, hardware de visión o conectores expuestos.

Los límites de temperatura y humedad deben verificarse frente al entorno real de la célula, incluido el calor del mecanizado, la ventilación del cerramiento y las condiciones estacionales. La condición de funcionamiento indicada para el robot es 0–45°C y 20–80% RH sin condensación. La condensación es especialmente relevante cuando hay vapor de refrigerante y cambios de temperatura alrededor de máquinas herramienta cerradas; puede afectar a los sensores y las conexiones eléctricas incluso cuando el cuerpo del robot sigue funcionando.

La gestión de virutas merece la misma atención. Las virutas atrapadas entre una pieza y el dedo de la pinza pueden desplazar la posición de recogida. Las virutas sobre un alojamiento de posicionamiento pueden impedir el asentamiento completo. Pueden ser necesarios soplado de aire, estaciones de cepillado, tiempo de goteo, orientación de la pieza y elementos protegidos de limpieza de virutas, pero no deben interferir con la detección ni propagar contaminación hacia las articulaciones del robot y los equipos eléctricos.

Las pruebas de aceptación deben someter a prueba condiciones de fallo realistas

Una célula de carga debe evaluarse con el rango esperado de piezas, no solo con una muestra nominal limpia. Pruebe condiciones de superficie representativas, variación dimensional permitida, arrastre normal de refrigerante y la configuración de pinza más pesada prevista. Confirme que el robot pueda recuperarse de forma segura ante recogida vacía, detección fallida de presencia de pieza, asentamiento incompleto, alarma de máquina y estados de ciclo interrumpido.

Durante la validación, mida el resultado del lado de la máquina: asentamiento correcto, confirmación de sujeción, ausencia de interferencias e inicio de mecanizado estable. No se base únicamente en una trayectoria del robot visualmente fluida. La carga repetida debe comprobarse después de que la célula haya funcionado el tiempo suficiente para que aparezcan efectos térmicos, virutas y variaciones normales de manipulación.

Por lo tanto, un brazo robótico de carga de máquinas bien seleccionado no se define de forma aislada por el número de ejes o la velocidad nominal. Su valor proviene de una pinza adecuada, una cadena de referencias deliberada, un movimiento accesible y mantenible, y una lógica de control que sabe cuándo no debe continuar. Cuando estos elementos se revisan en conjunto, es mucho más probable que la célula de automatización mantenga una carga repetible en lugar de limitarse a repetir el movimiento del robot.
