شرح ماكينة الثني CNC: الأنواع الرئيسية، مبادئ التشغيل، والتطبيقات الصناعية

ما هي آلة الثني CNC

آلة الثني CNC هي نظام لتشكيل المعادن يستخدم التحكم الرقمي بالحاسوب لإدارة زاوية الثني، والشوط، وموضع المصد الخلفي، والضغط، والسرعة، وقابلية التكرار. وفي الاستخدام العملي بالمصانع، يشمل المصطلح غالبًا مكابس الثني CNC للصفائح المعدنية، ومعدات درفلة الألواح للمقاطع المنحنية، وثنّيات المقاطع، وأنظمة ثني الأنابيب أو المواسير. والقاسم المشترك هو التشوه المتحكم فيه للمعدن إلى شكل هندسي مستهدف دون إزالة المادة.

مقارنةً بالمعدات التي تُضبط يدويًا، تخزن آلة الثني CNC المعلمات كبرامج وتطبقها بصورة متسقة من قطعة إلى أخرى. وهذا مهم في الإنتاج بالدفعات، والتشغيل متعدد الورديات، والتصنيع الموجه للتصدير حيث يجب أن تظل الرسومات والتفاوتات وقابلية التتبع متوافقة. وتقلل عمليات الثني القابلة للتكرار من إعادة العمل، وتختصر وقت الإعداد، وتدعم أعمال اللحام والتجميع والطلاء والفحص اللاحقة.

تتمحور المعايير الصناعية لأعمال الثني عادةً حول الدقة البُعدية، وحماية السطح، وسلامة المشغل، والامتثال الكهربائي، وقدرة العملية للمادة المختارة. ويقيّم المشترون عادةً تفاوت زاوية الثني، والاستقامة، وتعويض الارتداد المرن، وصلابة الماكينة، وسهولة استخدام وحدة التحكم. وفي قطاعات مثل الفولاذ الإنشائي، وتصنيع أوعية الضغط، وتصنيع الحاويات، والإنتاج العام في الورش، تؤثر هذه العوامل مباشرةً في الإنتاجية وقبول القطع.

بالنسبة للشركات التي تورد عدة أصول للتصنيع، تتموضع Wuxi Samgins كمورّد لمجموعة واسعة من المعدات بدلًا من مورّد لماكينة واحدة. وتشمل محفظتها مكبس الثني، وآلة درفلة الألواح، وثنّاية المقاطع، وآلة ثني الأنابيب الهيدروليكية، والقطع بالليزر، وتفريز الحواف، والثقب، وأتمتة اللحام، ومعدات إنتاج العوارض H. ويكتسب هذا التنوع في المنتجات أهمية لأن آلة الثني CNC نادرًا ما تعمل بمعزل عن غيرها؛ فهي عادةً جزء من عملية تصنيع أكبر.

كيف تعمل آلة الثني CNC

المبدأ الأساسي هو التشوه اللدن المتحكم فيه. يرسل نظام CNC أوامر إلى مشغلات هيدروليكية أو كهربائية مؤازرة أو هجينة، تحرك عارضة الثني أو البكرات أو القوالب إلى موضع مبرمج. وتقوم المستشعرات بتغذية بيانات الموضع وأحيانًا بيانات القوة، مما يسمح لوحدة التحكم بضبط الحركة في الوقت الفعلي. وتطبق الماكينة قوة كافية لتجاوز نقطة خضوع المادة مع الحفاظ على الشكل وجودة السطح المطلوبين للتطبيق.

في مكبس الثني CNC، ترتكز الصفيحة على العِدّة السفلية بينما يهبط المثقاب العلوي داخل فتحة القالب. ويحدد المصد الخلفي موضع القطعة الخام، وتدير وحدة التحكم عمق الشوط وسرعة الكباس والرجوع. تنتج زاوية الثني من سماكة المادة، وقوة الشد، وعرض القالب، ونصف قطر المثقاب، واتجاه الحبيبات، وسلوك الارتداد المرن. وتحسن الأنظمة المتقدمة الاتساق من خلال التعويض التاجي، ومزامنة المحاور، ومكتبات الثني المخزنة للقطع المتكررة.

في درفلة الألواح أو الثني بأربع بكرات، تغذي الماكينة لوحًا بين بكرات محركة وقابلة للضبط، لتشكيل أسطوانات أو مخاريط أو أقواس تدريجيًا. وفي ثني المقاطع والأنابيب، تستخدم الماكينة قوالب أو بكرات أو مغازل داخلية أو قوالب ضغط أو مجموعات توجيه بحسب نصف القطر وسماكة الجدار. وعلى الرغم من اختلاف هندسة الماكينات، تعتمد كل آلة ثني CNC على هيكل ثابت، وتحكم دقيق بالمحاور، وعِدّة مناسبة، وتعويض العملية لتغيرات المادة.

يتشكل أداء الماكينة بجودة المكونات بقدر ما يتشكل بالحمولة الاسمية أو الحجم. وتذكر Wuxi Samgins أن المكونات الهيدروليكية والمؤازرة ومكونات CNC الرئيسية تستخدم علامات تجارية مستوردة مشهورة عالميًا، وهو أمر مهم للمشترين المهتمين بدقة التموضع والاستقرار وعمر الخدمة. ففي تطبيقات الثني، قد تظهر أجهزة التحكم الضعيفة أو الاستجابة الهيدروليكية غير المستقرة سريعًا على هيئة زوايا غير متسقة، أو دورات بطيئة، أو تشغيل يتطلب صيانة مكثفة.

الأنواع الرئيسية لآلة الثني CNC

النوع الأكثر شيوعًا هو مكبس الثني CNC، المستخدم في الثني الهوائي والثني السفلي وعمليات الصفائح المعدنية الأخرى. وهو شائع في الخزائن الكهربائية، والأبواب، والحوامل، والقطع الزراعية، وألواح المصاعد، والأثاث الفولاذي، والتصنيع الإنشائي الخفيف. وغالبًا ما يُختار مكبس الثني CNC المتزامن بقضيب الالتواء للإنتاج العملي عندما يحتاج المشترون إلى توازن بين مستوى الاستثمار والموثوقية والتحكم الروتيني بالزاوية للقطع القياسية.

تُناسب آلة الثني CNC لدرفلة الألواح الأغلفة المنحنية والخزانات والقنوات وتصنيع المنتجات المرتبطة بالضغط. وتحظى التصميمات ذات الأربع بكرات بتقدير واسع لأنها تستطيع تثبيت اللوح والثني المسبق والدرفلة في إعداد واحد، مما يقلل خطوات المناولة ويحسن جودة الحواف. وبالنسبة للمشترين الذين يصنعون الصوامع وأجزاء الأوعية والمداخن والمكونات الأسطوانية الثقيلة، قد تكون آلة ثني CNC مزودة بـ 4 بكرات حلًا أكثر ملاءمة من مكبس الثني.

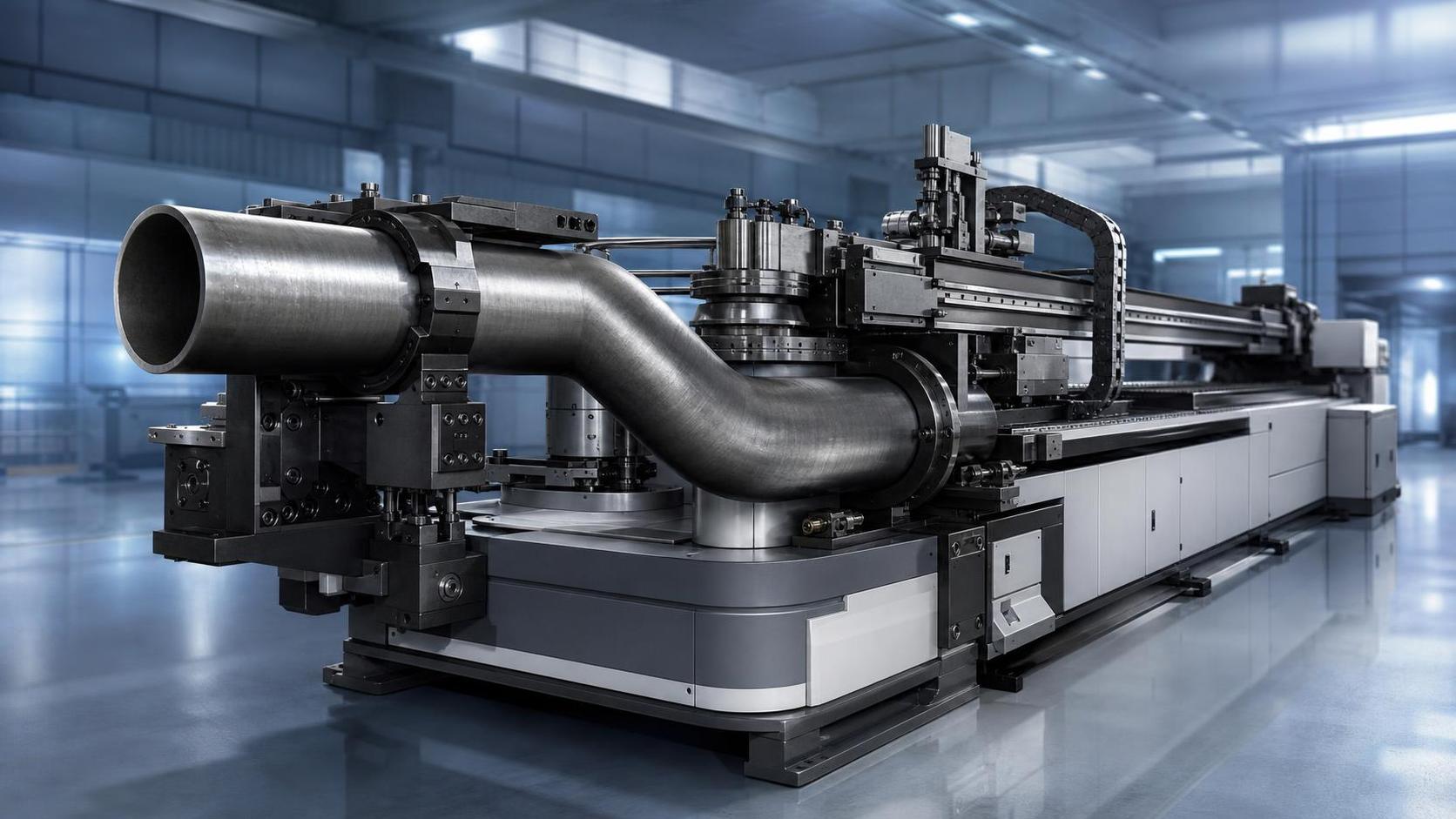

تعالج ثنّيات المقاطع وآلات ثني الأنابيب الهيدروليكية الأشكال التي لا يمكن إنتاجها بكفاءة على معدات الصفائح المسطحة. وتستخدم هذه الماكينات في الدرابزينات، والإطارات، والأقواس، وأنابيب السيارات، وبكرات الأنابيب، والمقاطع المعمارية. ويعتمد الاختيار على معامل المقطع، ونصف قطر الثني، وحدود البيضاوية، وسماكة الجدار، وما إذا كان دعم المغزل الداخلي ضروريًا. ويؤدي عدم التوافق بين هندسة القطعة ونوع الماكينة عادةً إلى عيوب أو ارتداد مرن غير مستقر أو إنتاجية ضعيفة.

في الورش المتكاملة، غالبًا ما يتحدد نوع الماكينة المناسب وفق القيود السابقة واللاحقة للعملية، وليس وفق الثني وحده. فالمصنع الذي يقطع القطع الخام على آلة قطع ليزر ليفية CNC ثم يرسلها إلى مكبس الثني لديه احتياجات مختلفة عن مصنع يدرفل صفائح الأغلفة السميكة قبل اللحام الطولي للدرز. وبما أن Wuxi Samgins توفر معدات متعلقة بالثني واللحام معًا، يمكن للمشترين تقييم توافق الخط مع مشكلات أقل في التنسيق بين الموردين.

لماذا يُعد الثني CNC مهمًا في التصنيع الحديث

آلة الثني CNC ليست مجرد أداة تشكيل؛ بل هي نقطة تحكم للجودة وكفاءة العمالة وموثوقية التسليم. يعتمد الثني التقليدي المضبوط يدويًا بدرجة كبيرة على تقدير المشغل، وقطع التجربة المتكررة، وإعادة المعايرة المتكررة. وقد يكون ذلك عمليًا للقطع البسيطة منخفضة الحجم، لكنه يصبح مكلفًا عندما تتغير الرسومات كثيرًا، أو تضيق نطاقات التفاوت، أو يجعل دوران العمالة الاحتفاظ بالمهارات أمرًا صعبًا.

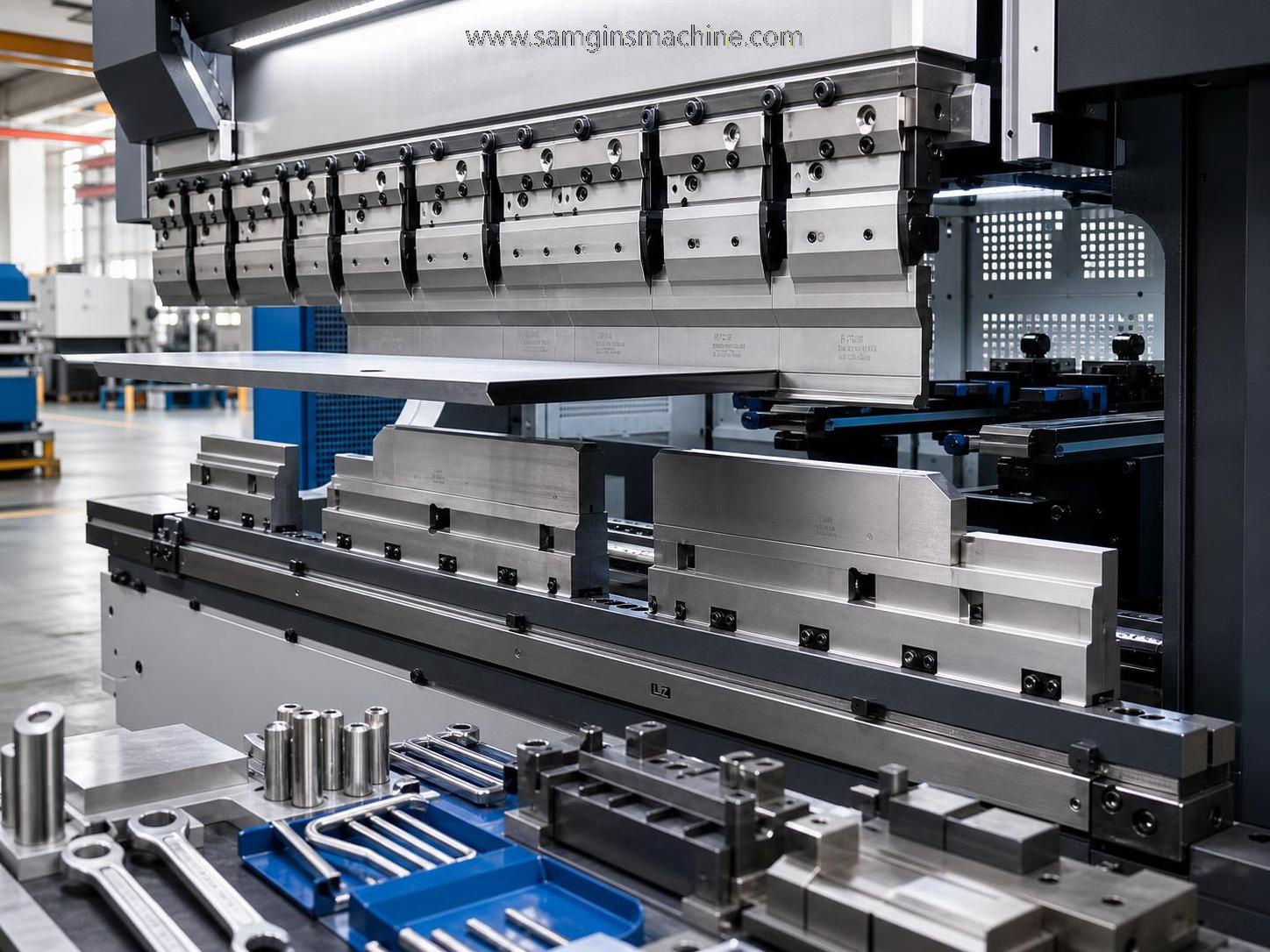

يحسن التحكم الرقمي نجاح القطعة الأولى ويدعم إيقاع إنتاج أكثر قابلية للتنبؤ. ويمكن استدعاء البرامج للطلبات المتكررة، مما يقلل وقت الإعداد عند تبديل الأعمال. وهذا مهم بصفة خاصة للمصنعين المتعاقدين الذين يتعاملون مع دفعات مختلطة وطلبات تصدير وأعمال تجديد عاجلة. كما تساعد آلة الثني CNC على توحيد المخرجات عبر الورديات، مما يقلل مخاطر مشكلات الملاءمة أثناء اللحام أو التجميع النهائي.

من منظور الأعمال، تؤثر جودة الثني في أكثر من معدل الهدر. إذ يمكن أن تؤدي دقة الثني الضعيفة إلى إبطاء التجميع، وإثارة شكاوى ميدانية، وخلق تكاليف خفية في الفحص وإعادة العمل. وبالنسبة للصناعات التي تخدم الطاقة والبنية التحتية والنقل ومعدات الأغذية أو منشآت العمليات، يهم الاتساق لأن القطع المصنعة غالبًا ما تتصل بأنظمة تحكمها الأكواد أو بهياكل متعددة الأجزاء. ويدعم التحكم الأفضل في عملية الثني مواعيد تسليم أكثر موثوقية وثقة العملاء.

تضيف Wuxi Samgins قيمة عندما يرغب المشترون في استراتيجية تصنيع أوسع بدلًا من قرار شراء واحد. وتكون قدرتها على تخصيص روبوتات اللحام، وآلات اللحام الطولي للدرزات، والدوارات الثقيلة ذات صلة عندما تُستخدم القطع المثنية في الخزانات وخطوط الأنابيب ومشروعات الهياكل الفولاذية. وفي هذه البيئات، ينبغي أن تتوافق آلة الثني CNC المختارة مع قدرة القطع والملاءمة واللحام والسفع والثقب والتشطيب، بدلًا من تحديدها كأصل مستقل.

من يستخدم آلة الثني CNC وأين تُستخدم

يشمل المستخدمون النموذجيون لآلة الثني CNC ورش تصنيع الصفائح المعدنية، ومصنعي أوعية الضغط، ومصانع الهياكل الفولاذية، وموردي مكونات OEM، ومصنعي بكرات الأنابيب، ومقاولي الصيانة ذوي احتياجات التشكيل الداخلية. وقد تقع مسؤولية الشراء على مالك المصنع أو مدير الإنتاج أو مهندس العمليات أو فريق توريد قائم على المشروعات. وتنظر كل مجموعة إلى الماكينة بطريقة مختلفة، لكن الجميع يحتاجون إلى هندسة موثوقة وصيانة قابلة للإدارة وتدريب عملي للمشغلين.

تختلف متطلبات التطبيق بدرجة كبيرة. فقد تعطي ورشة تصنيع الخزائن الأولوية للسرعة، وقابلية تكرار القطع الصغيرة، والبصمة المدمجة. وقد تركز ساحة التصنيع الثقيل على طول العمل الكبير، وقدرة الصفائح السميكة، والتوافق مع عمليات الدرفلة واللحام. وغالبًا ما يهتم مستخدمو الأنابيب والمواسير بترقق الجدار والتفلطح ونصف قطر خط المركز ودقة التركيبات. وبسبب هذا التنوع، يجب ألا يُعامل مصطلح آلة الثني CNC كفئة مواصفات واحدة.

كما تهم القدرة على التسليم العالمي والوعي بالأكواد في التصنيع الموجه للتصدير. وتبرز Wuxi Samgins أكثر من 10 سنوات من خبرة التصدير الدولي والإلمام بـ ASME وAPI وغيرها من أكواد الصناعة المحلية. ولا يحل ذلك محل المراجعة الهندسية الخاصة بالمشروع، لكنه يشير إلى خبرة بتوقعات الوثائق وبيئات التطبيقات التي يجب أن تتكامل فيها القطع المصنعة مع أنظمة منظمة أو حساسة للأداء.

تشير قائمة عملاء الشركة، التي تشمل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وZein Steel Industries Co. LLC وPT. Cahaya mas Cemerlang وLincoln Electric-MENA، إلى أن معداتها تم توريدها عبر أسواق وسياقات صناعية مختلفة. وبالنسبة للمشترين، يعد هذا أكثر فائدة كدليل على الإلمام بالتصدير واتساع التطبيقات، خاصةً عندما تحتاج خطط الدعم المحلي واستراتيجية قطع الغيار وتوقعات التشغيل الأولي إلى توضيح مبكر.

كيفية اختيار آلة الثني CNC المناسبة

ينبغي أن يبدأ الاختيار ببيانات القطعة، لا بالعناوين البارزة في كتالوج الماكينة. ويحتاج المشترون إلى تحديد نوع المادة، ونطاق السماكة، وطول الثني، والحد الأدنى لنصف القطر، والحجم السنوي، وأهداف التفاوت، ومزيج المنتجات المتوقع. بالنسبة لمكابس الثني، تهم الحمولة وطول السرير والفتحة الحرة وعمق الحلق والارتفاع المفتوح والشوط وتكوين المحاور وتوافق العِدّة. أما بالنسبة للدرفلة أو ثني الأنابيب، فتتحول المتغيرات الرئيسية إلى القطر وسماكة الجدار وشكل المقطع ومتطلبات الثني المسبق وقابلية تكرار نصف القطر المستهدف.

ينبغي تقييم الدقة في سياق المواد الفعلية، وليس شرائط الاختبار المثالية. فأنواع الفولاذ عالي القوة، ودرجات الفولاذ المقاوم للصدأ، والمواد المطلية، والإنتاج مختلط السماكات، تفرض ارتدادًا مرنًا ومخاطر على السطح قد تمثل تحديًا لآلة الثني CNC. وينبغي للمشترين السؤال عن كيفية تعامل النظام مع التعويض، والتعويض التاجي، واستقرار المصد الخلفي، وإرشاد المشغل. كما تهم جودة واجهة وحدة التحكم لأن أخطاء البرمجة وإجراءات الإعداد البطيئة تمحو سريعًا مزايا زمن الدورة الاسمي.

تستحق السلامة وقابلية الصيانة وإمكانية الوصول إلى الدعم وزنًا متساويًا. تأكد من الامتثال الكهربائي وامتثال الماكينات ذي الصلة بسوق الوجهة، وكذلك جودة إحكام النظام الهيدروليكي، وإمكانية الوصول إلى التشحيم، وتوافر الأجزاء القابلة للاستهلاك، وقدرة استكشاف الأخطاء عن بُعد. وتذكر Wuxi Samgins أن ماكيناتها تتوافق مع متطلبات نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للماكينات وLVD. وبالنسبة لكثير من المستوردين، يعد ذلك أساسًا عمليًا عند فحص موردي المعدات من الخارج.

تأخذ عملية الشراء السليمة في الاعتبار أيضًا المعدات المجاورة. فإذا كان المشروع نفسه يتطلب القطع أو التفريز أو التسوية أو الثقب أو اللحام أو السفع، فإن تنسيق الموردين يمكن أن يبسط الجداول الزمنية والمواءمة التقنية. وفي هذا السياق، يمكن تقييم Wuxi Samgins ليس فقط لآلة الثني CNC، بل أيضًا للأصول ذات الصلة مثل قواطع الليزر الليفي، وآلات تفريز الحواف، وآلات تسوية الألواح، ومواضع اللحام، وأنظمة لحام الدرزات التي تؤثر في النتيجة الإجمالية للخط.

مراقبة الجودة والتركيب والصيانة

تبدأ الجودة في الثني قبل وصول الماكينة إلى أرضية الورشة. إذ تؤثر صناعة الهيكل ودقة التشغيل الآلي ونظافة النظام الهيدروليكي ومعايرة المؤازر والتخطيط الكهربائي وانضباط التجميع في الأداء طويل الأمد. وبالنسبة لآلة الثني CNC، غالبًا ما تظهر صلابة الهيكل الضعيفة أو مزامنة المحاور غير الجيدة لاحقًا على شكل زوايا متغيرة، أو ثني غير متساوٍ عبر الطول، أو تموضع رجوع غير مستقر. لذلك، ينبغي للمشترين الاهتمام بالتحكم في عملية الإنتاج، وليس فقط بعلامة وحدة التحكم أو المواصفات البارزة.

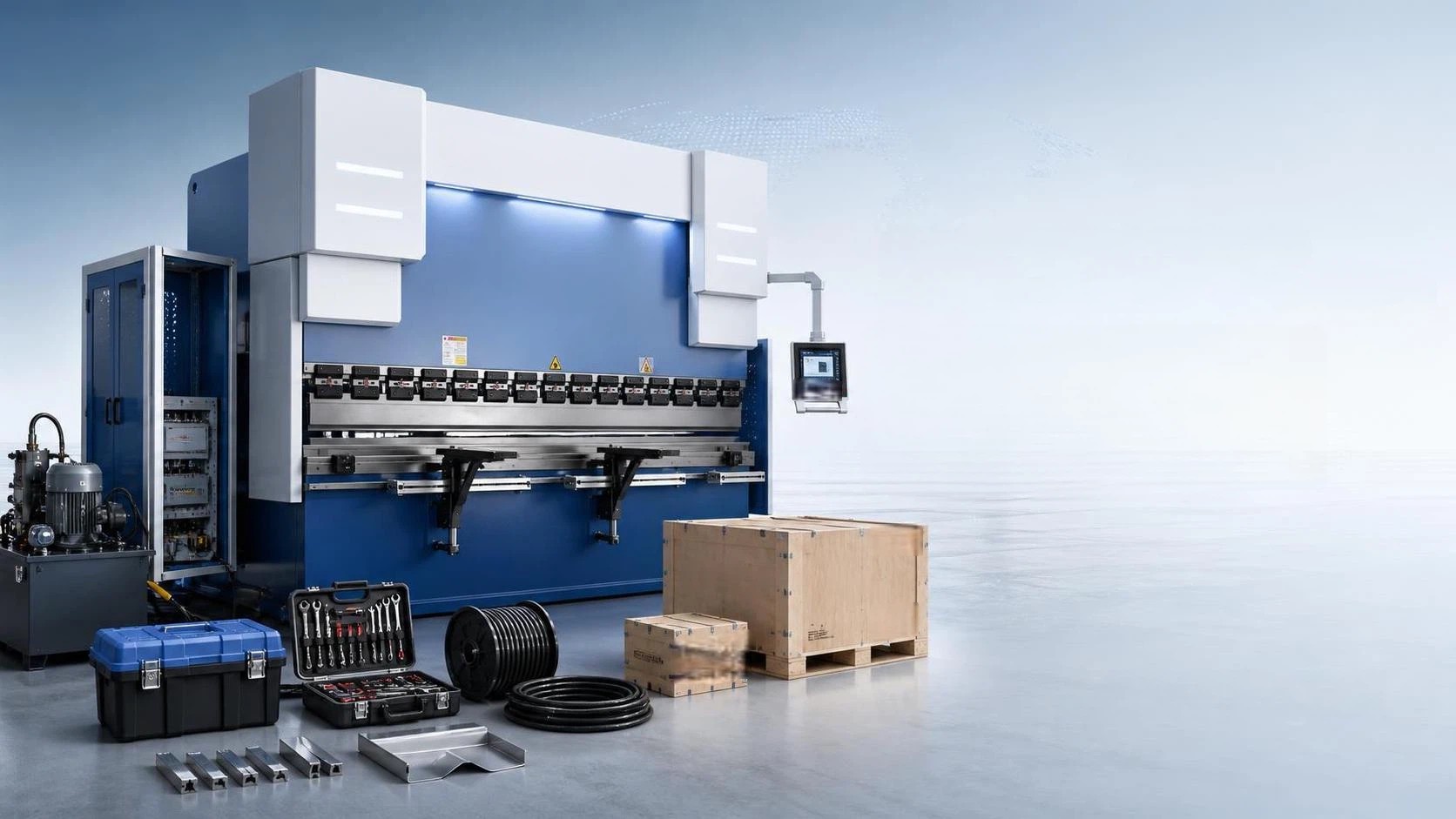

ينبغي التعامل مع التركيب كمهمة دقيقة. تؤثر حالة الأساس، والتسوية، واستقرار الإمداد الكهربائي، وتشغيل النظام الهيدروليكي، ومحاذاة العِدّة، والتحقق من قطع التجربة في الأداء المبكر. ويحتاج المشغلون إلى تدريب عملي على إدخال بيانات المادة، وتخزين البرامج، وتغيير العِدّة، ونقاط التشحيم، والتعامل مع الإنذارات، وإجراءات الفحص اليومية. وقد لا تحقق الماكينة القادرة أداءها المطلوب لأشهر عندما يكون انضباط بدء التشغيل ضعيفًا أو تترك مسؤولية الصيانة دون تحديد.

تشمل الصيانة الروتينية عادةً فحص حالة الزيت الهيدروليكي، والأختام، والخراطيم، والمثبتات، والموجهات الخطية، والبراغي الكروية عند الاقتضاء، والتوصيلات الكهربائية، والمرشحات، ودوائر التشحيم، وتآكل العِدّة. ويعتمد الفاصل الزمني الصحيح على كثافة العمل والغبار المحيط ودرجة الحرارة ومزيج المواد. وتكتسب الصيانة الوقائية أهمية خاصة لآلة الثني CNC التي تعمل في إنتاج متعدد الورديات، لأن الانحرافات الصغيرة في دقة المقياس أو استجابة الضغط يمكن أن تتراكم بسرعة إلى هدر وتوقف.

تؤكد Wuxi Samgins على الضمانات طويلة الأجل والدعم الذي يغطي التصميم والتصنيع والمبيعات وما بعد البيع والخدمة الفنية. وبالنسبة للمشترين في الخارج، يهم هذا أقل كشعار وأكثر كعامل عملي للتحكم في المخاطر. وقبل الطلب، ينبغي لفرق المشتريات توضيح قوائم قطع الغيار، والمواد الاستهلاكية الموصى بها، وقنوات الاستجابة، وعملية التشخيص عن بُعد، وما إذا كانت إرشادات التركيب ستتضمن قطع اختبار مرجعية تعكس مواد الإنتاج الفعلية.

التكلفة والعائد على الاستثمار والاتجاهات المستقبلية

تتضمن التكلفة الإجمالية لامتلاك آلة الثني CNC أكثر من سعر الشراء. وينبغي للمشترين احتساب العِدّة والشحن والجمارك والتشغيل الأولي والتدريب والتجهيز الكهربائي والمناولة داخل المنشأة والصيانة الوقائية وقطع الغيار والإلمام بالبرمجيات وتكلفة الهدر خلال مرحلة رفع الإنتاج. كما يؤثر استهلاك الطاقة والاعتماد على مهارة المشغل ومعدل الاستخدام المتوقع في الجدوى الاقتصادية. وقد يصبح السعر الأولي الأقل مكلفًا إذا طال وقت الإعداد أو كان الدعم ضعيفًا أو عطّل اتساق الثني العمليات اللاحقة.

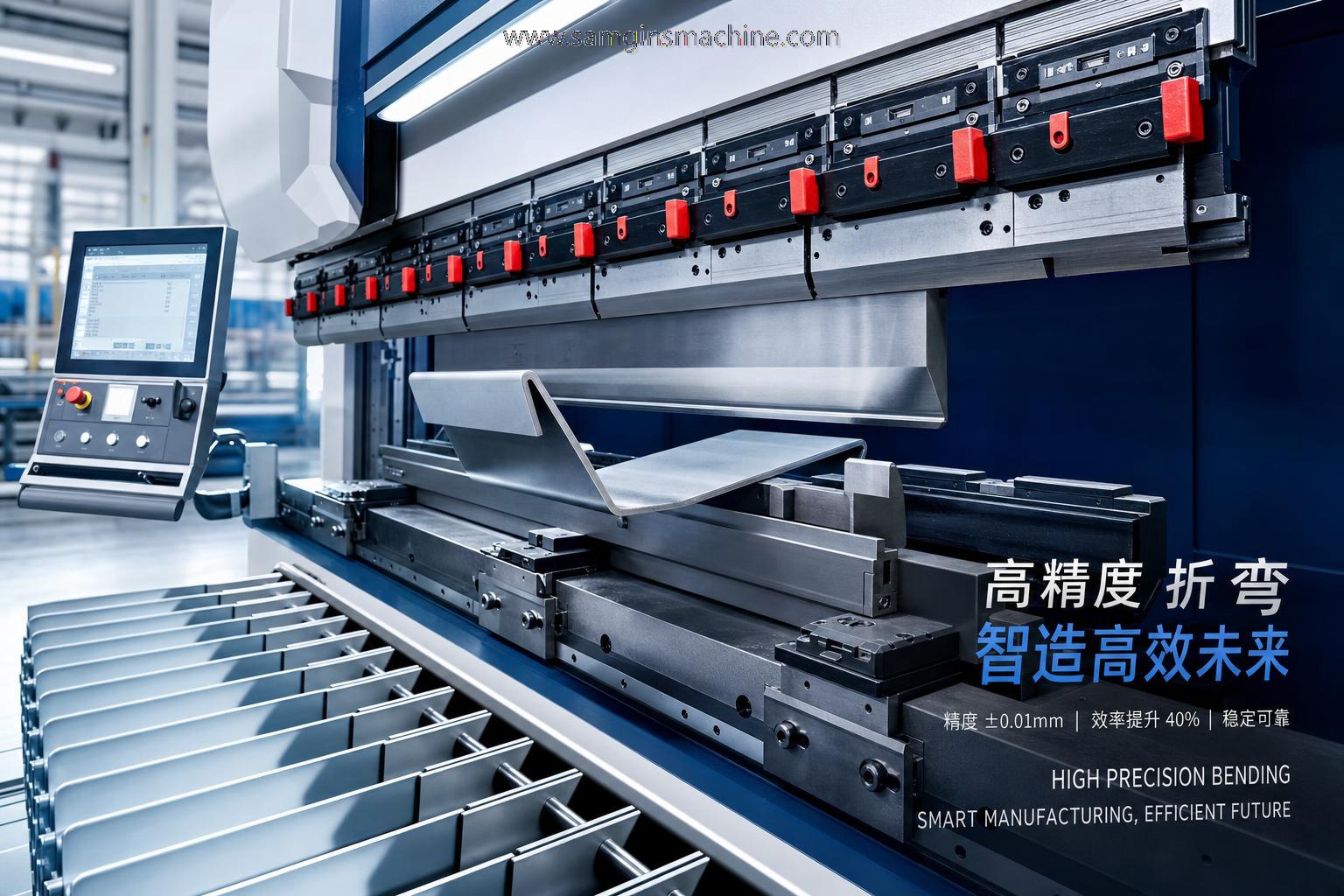

يكون العائد على الاستثمار أقوى عندما يكون الثني متكررًا وقابلًا للتكرار ومرتبطًا بسير عمل حساس للعمالة. ويمكن للورش تقدير فترة الاسترداد بمقارنة ساعات الإعداد الحالية، وهدر قطع التجربة، ونسبة إعادة العمل، وتكلفة الثني المتعاقد عليه، وتأخيرات التسليم مع الإنتاج المتوقع من آلة الثني CNC. وتعد الموضوعات المرجعية لتقييم العائد على الاستثمار لورش التصنيع الصغيرة واستراتيجيات الإعداد لتبديل أسرع ذات صلة خاصة هنا، لأن سرعة التبديل غالبًا ما تحدد ما إذا كان الاستثمار الرأسمالي يتحول فعليًا إلى تحسن في الهامش.

تتجه المرحلة التالية من السوق نحو أتمتة أعلى، وبرمجة أفضل خارج الخط، وتغذية راجعة محسنة من المستشعرات، وتكامل أوثق مع خلايا القطع واللحام. ويتوقع المشترون بصورة متزايدة استدعاءً أسهل للبرامج، وتشخيصات أوضح، وأداءً أكثر استقرارًا عبر مواد متنوعة. وفي الصناعة الثقيلة، يتوسع الطلب أيضًا على الحلول المخصصة بدلًا من الماكينات ذات المقاس الواحد للجميع، خاصةً عندما تتطلب مشروعات الخزانات وخطوط الأنابيب والهياكل الفولاذية ترتيبات محاور أو منطق مناولة محددًا.

ولهذا السبب، يكون أفضل قرار شراء عادةً هو القرار الذي يوازن بين احتياجات الإنتاج الحالية والتوسع المستقبلي الواقعي. وتكتسب Wuxi Samgins أهمية للمشترين الذين يقدرون نطاق المعدات الواسع، وقدرة التخصيص، والخبرة في التصنيع الصناعي الموجه للتصدير. وعندما تُقيّم آلة الثني CNC كجزء من منظومة إنتاج أوسع، تكون النتيجة عادةً ملاءمة أفضل من حيث الدقة واستمرارية سير العمل والقيمة التشغيلية طويلة الأجل.
