شرح المقص الهيدروليكي: المكونات الرئيسية وأداء القطع وأساسيات الصيانة

ما هي المقصّة الهيدروليكية ولماذا تُعد مهمة

المقصّة الهيدروليكية هي آلة لقطع المعادن تستخدم القوة الهيدروليكية لتحريك شفرة متحركة بمحاذاة شفرة ثابتة، مما يفصل الصفائح أو الألواح بقطع مستقيم ومتحكم فيه. في ورش التصنيع، تُوضع غالبًا في المراحل الأولى لأن دقة قطع الفراغات تؤثر في كفاءة الثني واللحام والدرفلة والثقب والتجميع اللاحقة. لذلك، لا يقيّم المشترون المقصّة الهيدروليكية بناءً على الحمولة أو طول الشفرة فقط، بل أيضًا على قابلية التكرار وحالة الحافة وسلامة المشغل والتوافق مع بقية تدفق الإنتاج.

من المنظور الصناعي، تقع هذه الآلة بين مناولة المواد الخام والتشكيل الدقيق. وتُستخدم على نطاق واسع في مصانع الهياكل الفولاذية، وتصنيع الخزانات، وورش أوعية الضغط، وخطوط معالجة الأنابيب، ومصانع الصفائح المعدنية، وإنتاج المعدات الزراعية، وتصنيع معدات النقل، وتصنيع الآلات العامة. تقلل المقصّة الهيدروليكية المختارة بشكل صحيح من التشذيب الثانوي، وتحسن كفاءة توزيع القص، وتساعد المصانع على ضبط استخدام المواد عند معالجة الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الألومنيوم أو الصفائح المعدنية الأخرى ضمن السعة المقننة للآلة.

يشمل مصطلح المقصّة الهيدروليكية عدة تصاميم للآلات، لكن الهدف المشترك هو توفير قوة قطع مستقرة على طول الشفرة مع تقليل التشوه والنتوءات وتفاوت الأبعاد. عمليًا، يعتمد الأداء على صلابة الهيكل، واستقرار النظام الهيدروليكي، وهندسة الشفرة، وتصميم أجهزة الضغط، ودقة المصد الخلفي، وقدرة المشغل على مطابقة الخلوص وإعدادات القطع مع سماكة المادة وقوتها. ولهذا، يُعد الفهم الفني أهم من مجرد مقارنة مواصفات لوحة البيانات.

بالنسبة لمشتري B2B، لا تُعد المقصّة الهيدروليكية أصلًا مستقلًا. فهي تؤثر في جدولة الأعمال، ومتطلبات العمالة، وتآكل الأدوات في المعدات اللاحقة، وجودة توافق اللحام النهائي. عادةً ما تحقق الورش التي تتعامل مع القص كخطوة استراتيجية في العملية اتساقًا أفضل عبر سلسلة التصنيع بأكملها، خاصةً عند دمج الآلة مع تحكم CNC، أو دعامات أمامية، أو طاولات إرجاع، أو أنظمة مناولة مترابطة.

المكونات الرئيسية ومبدأ العمل

يتضمن الهيكل الرئيسي للمقصّة الهيدروليكية عادةً إطار الآلة، وحامل الشفرة العلوية المتحركة، والشفرة السفلية الثابتة، والأسطوانات الهيدروليكية، وأسطوانات الضغط، ونظام المصد الخلفي، ووحدة التحكم الكهربائية، وأجهزة السلامة. عند بدء دورة القطع، تثبت أجهزة الضغط الصفيحة للحد من حركتها، وتدفع الأسطوانات الهيدروليكية العارضة العلوية خلال عملية القطع. يحدد تداخل الشفرات وزاوية الميل والخلوص كيفية تشقق المادة وانفصالها. ويُعد التزامن المستقر عبر العارضة ضروريًا لتجنب القطع غير المتساوي وعيوب الحواف.

تُولَّد الطاقة الهيدروليكية بواسطة مضخة وتُنظم عبر صمامات تدير الضغط والحركة. في الأنظمة الأكثر تقدمًا، يحسن التحكم بالسيرفو الهيدروليكي أو التحكم بمساعدة CNC دقة التموضع وكفاءة الطاقة. يحدد المصد الخلفي طول القطع ويصبح عاملًا رئيسيًا في تكرارية الأجزاء، خصوصًا في الإنتاج بالدفعات. إذا كان المصد به خلوص أو توجيه خطي ضعيف أو انحراف في المعايرة، فقد تظل الآلة قادرة على قطع المادة لكنها لا تحقق سماحات الإنتاج المطلوبة.

حالة الشفرة جزء أساسي آخر من النظام. تستخدم معظم المقصات شفرات متعددة الحواف يمكن تدويرها بعد حدوث التآكل. تؤثر مادة الشفرة المناسبة وصلابتها وجودة تجليخها مباشرةً في عمر الخدمة وجودة حافة القطع. ستواجه الآلة ذات المجموعة الهيدروليكية القوية لكن بدعم شفرات ضعيف أو تثبيت غير متسق للشفرات صعوبة في الحفاظ على القطع المستقيم بمرور الوقت. ولهذا يفحص كثير من المشترين بعناية جودة المكونات الهيدروليكية والسيرفو وCNC، لأن استقرار المكونات الأساسية يترجم عادةً إلى أداء أكثر ثباتًا في الواقع.

غالبًا ما تضع شركات مصنعة مثل Wuxi Samgins المقصّة الهيدروليكية ضمن مجموعة أوسع من معدات التصنيع. وهذا مهم لأن الآلة تُستخدم عادةً مع مكابس الثني، وآلات درفلة الألواح، وأنظمة القطع CNC، وآلات تفريز الحواف، ومعدات اللحام. ويمكن للمورد الذي يفهم أداء الفراغ المقطوع في خطوة العملية التالية أن يقدم عادةً نصائح أكثر فائدة بشأن التكوين وخيارات المناولة ومواءمة الإنتاج مقارنةً ببائع يركز على آلة مستقلة واحدة.

الأنواع الرئيسية للمقصّات الهيدروليكية وحالات الاستخدام النموذجية

الفئات الأكثر شيوعًا هي المقصّة الهيدروليكية ذات العارضة المتأرجحة والمقصّة الهيدروليكية المقصلة. تستخدم المقصّة الهيدروليكية ذات العارضة المتأرجحة حركة عارضة علوية متأرجحة، وغالبًا ما تُفضّل للقطع الروتيني للصفائح عندما تكون سهولة التشغيل والميكانيكا الموثوقة وضبط التكلفة من الأولويات. وتُستخدم على نطاق واسع في تصنيع الصفائح المعدنية العام، ومعالجة الألواح الخفيفة إلى المتوسطة، وورش العمل التي تحتاج إلى إنتاج يومي موثوق دون هيكل تحكم مفرط التعقيد. يختار كثير من المشترين هذا النوع عندما تتضمن معظم الأعمال درجات مواد قياسية وتشغيلات إنتاج متكررة.

تتحرك المقصّة الهيدروليكية المقصلة عادةً بشفرتها العلوية في مسار أكثر عمودية، ما يدعم تحكمًا أدق في هندسة القطع عبر نطاق أوسع من السماكات وقوى المواد. وغالبًا ما تُختار للتطبيقات الشاقة أو متطلبات الدقة الأعلى أو الورش التي تعالج مواصفات ألواح أكثر تطلبًا. وبحسب التكوين، قد توفر تصاميم المقصلة زاوية ميل قابلة للضبط، وخلوص شفرة تلقائيًا، ووظائف CNC أكثر تقدمًا، مما يجعلها مناسبة للمصانع التي تعطي الأولوية للمرونة والتحكم في العملية.

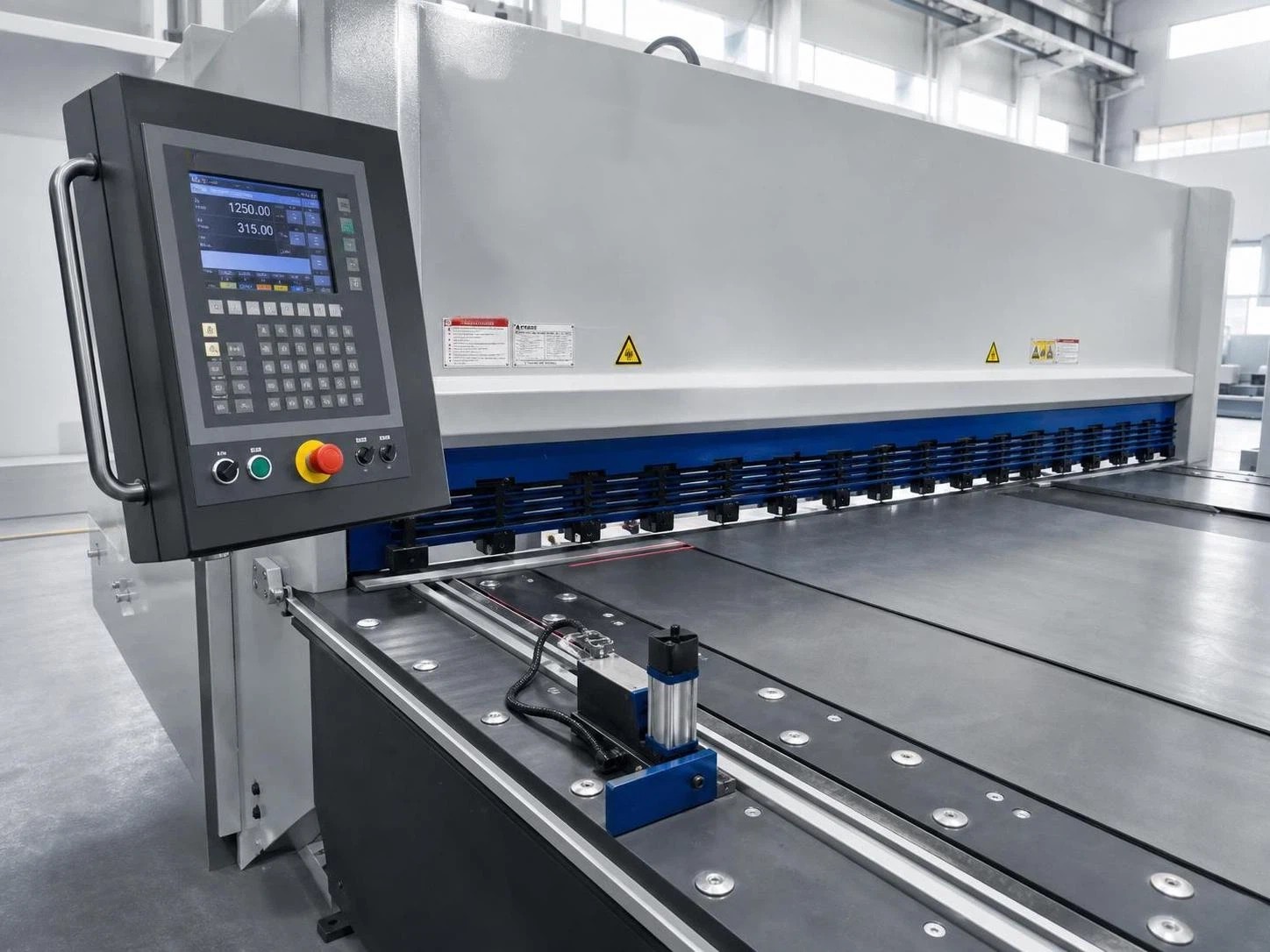

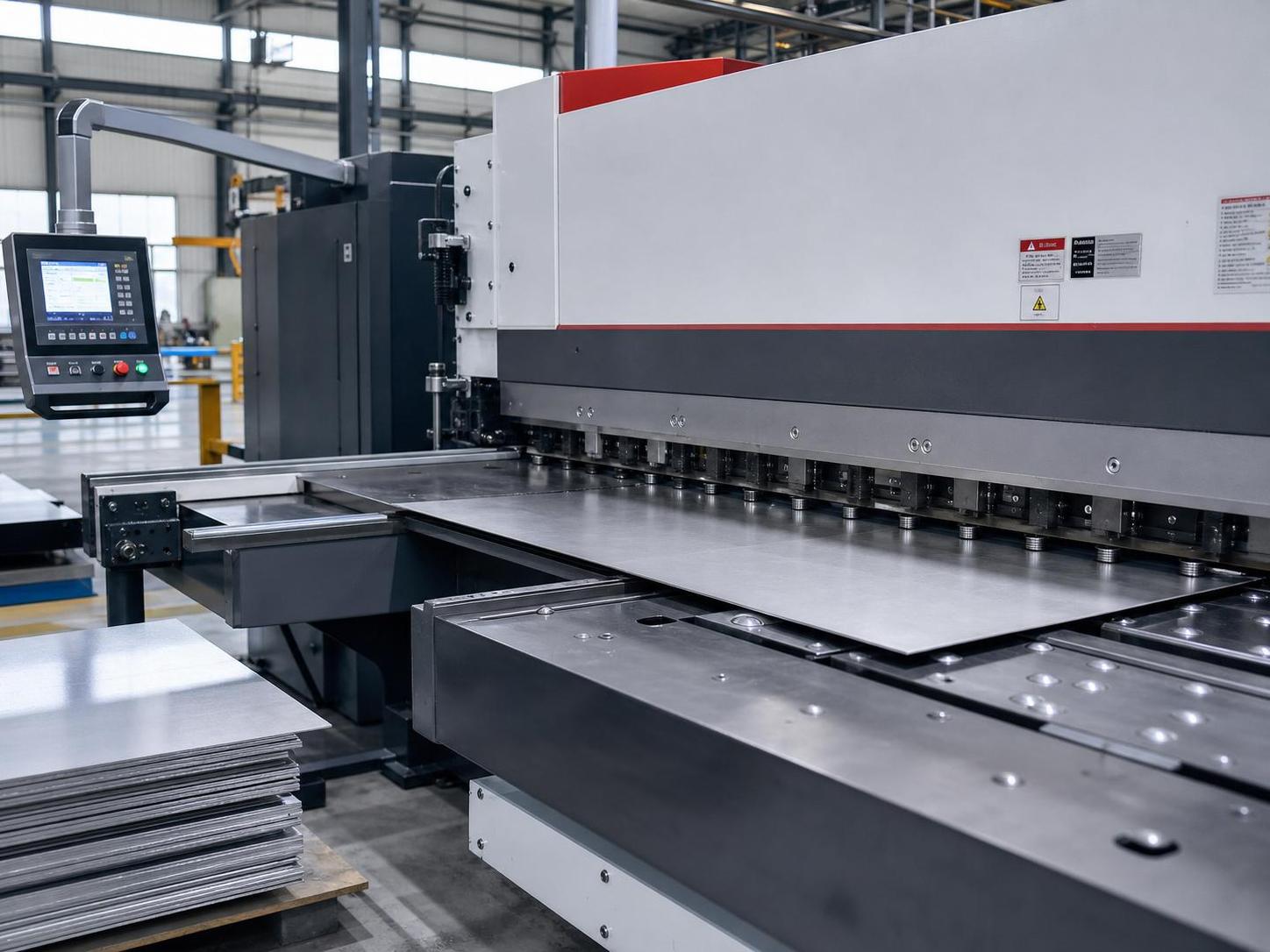

يمكن أيضًا تجميع الآلات حسب مستوى التحكم. تُعد الطرازات اليدوية وNC شائعة في بيئات الإنتاج المباشرة، بينما تخدم أنظمة المقصّة الهيدروليكية CNC المستخدمين الذين يحتاجون إلى حركات مبرمجة للمصد الخلفي، وقطع متدرج، والتحكم في التراجع، وذاكرة الأعمال، وقابلية تكرار أعلى. يعتمد مستوى التحكم المناسب على حجم الدفعة وتنوع الأجزاء ومهارة المشغل وما إذا كان يجب دمج الآلة مع تخطيط الإنتاج الرقمي. قد لا يؤدي دفع تكلفة تحكم متقدم دون عبء عمل مناسب إلى تحسين ROI، لكن اختيار تحكم بمواصفات أقل من المطلوب قد يخلق اختناقات في الإنتاج المختلط.

ينبغي أن توجه متطلبات التطبيق اختيار النوع. فالألواح الزخرفية الرقيقة من الفولاذ المقاوم للصدأ، وألواح الفولاذ الكربوني الإنشائية، ومكونات HVAC، وأجزاء الحاويات، وحوامل النقل، وفراغات الأوعية تفرض جميعها متطلبات مختلفة على المقصّة. غالبًا ما تفضّل الورش التي تخدم قطاعات متعددة تكوينًا يوازن بين البنية المتينة والصيانة المباشرة وقابلية البرمجة العملية. ويكتسب هذا التوازن أهمية خاصة للموزعين والمشترين العالميين الذين يجب أن يدعموا مهام تصنيع محلية متنوعة بمنصة آلة واحدة.

عوامل أداء القطع التي ينبغي للمشترين تقييمها

أداء القطع لا يقتصر على قدرة الآلة على فصل سماكة معينة. ينبغي للمشترين تقييم استقامة الحافة ومستوى النتوءات والتعامد والتحكم في الالتواء ودقة طول القطع وقابلية التكرار وعلامات السطح بعد التثبيت. ويغير نوع المادة هذه النتائج بشكل ملحوظ. يتفاعل الفولاذ الطري والفولاذ المقاوم للصدأ والألومنيوم والسبائك عالية القوة بصورة مختلفة مع خلوص الشفرة وزاوية الميل، لذا قد تحتاج المقصّة الهيدروليكية التي تؤدي جيدًا مع مادة معينة إلى ضبط للحفاظ على الجودة مع مادة أخرى.

تُعد العلاقة بين خلوص الشفرة وسماكة المادة أحد أهم متغيرات الأداء. يميل الخلوص المفرط إلى زيادة النتوءات وتشوه الحواف، بينما يرفع الخلوص غير الكافي حمل القطع ويسرع تآكل الشفرة. كما تؤثر زاوية الميل في قوة القطع وتشوه قطعة العمل. قد تقلل زاوية الميل الأكبر القوة القصوى، لكنها قد تؤثر في الاستقامة لبعض الأجزاء. ولهذا، تعتمد الجودة المتسقة غالبًا على قدرة الآلة على دعم الضبط المناسب بدلًا من الاعتماد على إعداد ثابت لجميع الأعمال.

صلابة الإطار وفعالية أجهزة الضغط مهمتان بالقدر نفسه. إذا انحرف الإطار تحت الحمل أو لم تؤمن أسطوانات الضغط الصفيحة بالتساوي، فقد يلاحظ المشغلون تقوسًا أو حركة أو حواف قطع غير متسقة. وتكون تكرارية المصد الخلفي أكثر أهمية في القطع بالدفعات لأن الانحرافات الصغيرة تتضاعف سريعًا عبر كميات الأجزاء. وفي الورش ذات الإنتاجية الأعلى، يمكن أن تؤثر أذرع الدعم وتابعات الصفائح وأنظمة الإرجاع أيضًا في جودة الإنتاج الفعلية من خلال الحفاظ على استقرار الصفائح الكبيرة وتقليل أخطاء المناولة.

ينبغي أن يشمل التقييم الواقعي قطع عينات من المواد ونطاق السماكات المعتاد لدى المشتري. لا تكشف السعة المذكورة على لوحة البيانات وحدها كيفية تصرف المقصّة الهيدروليكية عند الطرف الأعلى من تصنيفها أو خلال الإنتاج متعدد المواد. يشرح الموردون الجيدون نطاقات القطع الموصى بها، وليس فقط القيم القصوى النظرية، ويناقشون تأثير مادة الشفرة واستقرار النظام الهيدروليكي ودقة التحكم في الإنتاج اليومي في ظروف أرضية الورشة.

كيفية اختيار المقصّة الهيدروليكية المناسبة لعملياتك

يبدأ الاختيار بملف الإنتاج وليس بكتالوج الآلات. يجب على المشترين تحديد درجة المادة ونطاق السماكة وأقصى عرض للصفيحة والسماحية المتوقعة والحجم اليومي ومزيج الأجزاء ومستوى مهارة المشغل. تختلف احتياجات الورشة التي تقطع معظمها صفائح رقيقة لأعمال الحاويات عن احتياجات مصنع الهياكل الفولاذية الذي يعالج ألواحًا أثقل. وكلما وُصفت هذه الظروف بوضوح، أصبح اختيار تصميم العارضة ومستوى التحكم وطول الشفرة ومسافة حركة المصد وخيارات الدعم المناسبة أسهل.

من المهم أيضًا تقييم الآلة كجزء من خط كامل. إذا انتقلت الفراغات المقطوعة إلى مكبس ثني أو آلة درفلة ألواح أو محطة تفريز حواف أو مناور لحام أو معدات إنتاج العوارض H، فيجب تحديد مواصفات المقصّة لدعم سير العمل هذا. تمتلك Wuxi Samgins ميزة هنا لأن نطاق منتجاتها يغطي العديد من آلات التصنيع ذات الصلة، من أنظمة القطع CNC ومكابس الثني إلى آلات الدرفلة وآلات التسوية ودوارات اللحام ومعدات خطوط العوارض. يمكن أن تساعد هذه الرؤية الأوسع للعملية المشترين على تجنب عدم توافق التكوين بين القطع الأولي والتصنيع اللاحق.

في المشاريع ذات المتطلبات غير القياسية، يمكن أن يكون التخصيص عامل تمييز عملي. يحتاج بعض المستخدمين إلى مسافة حركة خاصة للمصد الخلفي، أو دعامات شديدة التحمل، أو تكامل مع مناولة المواد، أو منطق تحكم متكيف مع إجراءات المصنع. عند التعامل مع الخزانات أو خطوط الأنابيب أو الهياكل الفولاذية أو عمليات مصانع الصفائح المعدنية، يقدم المورد القادر على التخصيص عادةً ملاءمة أفضل على المدى الطويل من آلة قياسية مختارة على السعر فقط. وينبغي للمشترين أيضًا تأكيد مصدر وموثوقية المكونات الهيدروليكية والسيرفو وCNC لأنها تؤثر مباشرةً في فترات الصيانة واستقرار الأعطال.

أخيرًا، اسأل عن الوثائق وإرشادات التركيب وتدريب المشغلين واستجابة ما بعد البيع. قد تكون المقصّة الهيدروليكية بسيطة ميكانيكيًا، لكن خسائر الإنتاجية غالبًا ما تنشأ عن أخطاء الإعداد أو بطء استكشاف الأعطال أو ضعف دعم قطع الغيار. تميل الآلات المدعومة بأدلة واضحة وخدمة فنية متاحة ونصائح تشغيل عملية إلى تحقيق إنتاج مستقر بسرعة أكبر والبقاء منتجة لفترة أطول في أسواق التصدير.

التطبيقات ومعايير الصناعة واعتبارات الشراء العالمية

تُستخدم آلات المقصّة الهيدروليكية على نطاق واسع حيث يجب تجهيز الألواح والصفائح بدقة قبل التشكيل أو اللحام. تشمل السيناريوهات الشائعة مكونات أوعية الضغط وأغلفة الخزانات والتدعيمات الإنشائية وفراغات الفلنجات وألواح مجاري الهواء وأغطية الآلات وأجزاء النقل والمعدات الزراعية وعمليات مراكز خدمة الفولاذ. في هذه البيئات، تسهم الآلة في التحكم بالأبعاد وتدفق المواد وكفاءة العمالة. ويقدّر المشترون عادةً جودة القطع المستقرة لأنها تقلل إعادة العمل في التركيب واللحام والتجميع.

بالنسبة للمشتريات الدولية، يهم الامتثال والوثائق إلى جانب أداء الآلة. تشمل التوقعات ذات الصلة غالبًا ممارسات السلامة العامة للآلات، والمطابقة الكهربائية، ومراقبة الجودة القابلة للتتبع، ووثائق التشغيل المناسبة لفرق المصنع المحلية. تشير Wuxi Samgins إلى أن آلاتها تمتثل لمتطلبات نظام الجودة ISO9001 وتوجيهات الآلات وLVD للاتحاد الأوروبي CE، كما تبرز خبرتها في مشاريع التصدير التي تشكل فيها ASME أو API أو الرموز الصناعية المحلية توقعات المشترين. وتكون هذه النقاط ذات صلة عند شراء مقصّة هيدروليكية لبيئات تصنيع منظمة أو مشاريع عابرة للحدود.

يمكن أن تساعد مراجع العملاء أيضًا المشترين في تقييم الجاهزية للتصدير واتساع نطاق التطبيقات. تتضمن قائمة الحالات المقدمة شركات مثل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وZein Steel Industries Co.LLC وBatysMunaiGazZhabdyktary LLP وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA. وعلى الرغم من أن هذه الأسماء لا تغني عن التقييم الفني، فإنها تشير إلى أن المورد لديه خبرة في خدمة مناطق وسياقات صناعية مختلفة حيث تهم موثوقية الآلة والتواصل واستمرارية الخدمة.

من الناحية العملية للشراء، فإن أفضل مقصّة هيدروليكية هي التي تلبي واقع الإنتاج والسلامة والصيانة المحلي. قد يبرر مصنع يتمتع بطاقة كهربائية مستقرة وفنيين مهرة وإنتاجية عالية للألواح الثقيلة تكوين CNC أكثر تقدمًا. وقد يعطي الموزع الذي يخدم عملاء التصنيع العام الأولوية لمقصّة هيدروليكية ذات عارضة متأرجحة متينة مع صيانة أبسط ومعرفة واسعة لدى المشغلين. غالبًا ما تكون مواءمة الآلة مع ظروف التشغيل الإقليمية أكثر قيمة من شراء الطراز الأكثر تعقيدًا المتاح.

أساسيات الصيانة وفترات الخدمة والمشكلات الشائعة

تُعد الصيانة عاملًا أساسيًا في القيمة طويلة الأجل للمقصّة الهيدروليكية. تشمل الفحوصات اليومية عادةً تسربات الزيت الهيدروليكي وحالة الشفرة ووظيفة أجهزة الضغط واستجابة التوقف الطارئ والحواجز ونقاط التشحيم وحركة المصد الخلفي. ينبغي للمشغلين أيضًا مراقبة الضوضاء غير المعتادة أو بطء الرجوع أو تراكم الحرارة أو حواف القطع غير المنتظمة، لأن هذه الأعراض غالبًا ما تكشف المشكلات قبل أن تصبح أعطالًا كبيرة. يمكن لروتين فحص بسيط في بداية الوردية أن يمنع التوقف غير المخطط له لاحقًا في الأسبوع.

يجب أن تغطي الصيانة الدورية نظافة الزيت الهيدروليكي وحالة المرشح وإحكام البراغي وأختام الأسطوانات والتوصيلات الكهربائية وتثبيت الشفرات ومعايرة المصد. يجب مراجعة خلوص الشفرة وحدتها وفقًا للمواد الفعلية التي تتم معالجتها، وليس فقط وفق جدول زمني ثابت. قد تحتاج الورش التي تقطع سماكات مختلطة أو درجات من الفولاذ المقاوم للصدأ إلى ضبط وفحص أكثر تكرارًا من المصانع التي تشغل منتجًا متكررًا واحدًا. تساعد السجلات الجيدة الفرق على تحديد ما إذا كان انحراف الجودة ناتجًا عن تآكل الشفرة أو خطأ المصد أو عدم استقرار النظام الهيدروليكي أو ممارسة المشغل.

تشمل المشكلات الميدانية الشائعة زيادة النتوءات وانزلاق الصفيحة وعدم اتساق طول القطع والقطع المائل وفقدان الضغط الهيدروليكي وإنذارات وحدة التحكم. وليس السبب الجذري معقدًا دائمًا. غالبًا ما تشير النتوءات إلى تآكل الشفرة أو الخلوص غير الصحيح. وقد ينشأ عدم اتساق الطول من ارتخاء المصد الخلفي أو خطأ المستشعر. ويمكن أن تنتج المشكلات المتعلقة بالضغط عن زيت ملوث أو أختام متآكلة أو عطل في الصمام. وتظهر القيمة العملية لدعم المورد في هذه المرحلة، خاصةً عند توفر استكشاف الأعطال عن بُعد وإرشادات قطع الغيار وسجلات التشغيل.

ينبغي للمشترين الذين يخططون لعمر خدمة طويل أن يسألوا مسبقًا عن جداول الصيانة الوقائية وقوائم قطع الغيار والمواد الاستهلاكية الموصى بها ومسارات الاستجابة الفنية. تؤكد Wuxi Samgins على الضمانات والدعم طويلَي الأجل اللذين يغطيان التصميم والتصنيع والمبيعات وما بعد البيع والخدمة الفنية. بالنسبة لمشتري التصدير، يمكن لهذا النهج المتكامل للدعم أن يقلل المخاطر التشغيلية التي تظهر غالبًا بعد التركيب، عندما تحتاج الفرق المحلية إلى إجابات سريعة بدلًا من أدلة عامة.

إجمالي تكلفة الملكية وROI والاتجاهات المستقبلية

سعر شراء المقصّة الهيدروليكية ليس سوى جزء واحد من إجمالي تكلفة الملكية. ينبغي للمشترين أيضًا مراعاة التركيب وتدريب المشغلين واستهلاك الطاقة واستبدال الشفرات والزيت الهيدروليكي والمرشحات ومخاطر التوقف ومدة توريد قطع الغيار وعمالة الصيانة والخردة الناتجة عن جودة القطع الضعيفة. قد تبدو الآلة الأرخص جذابة في البداية لكنها تصبح مكلفة إذا تسببت في إعادة عمل متكررة أو دقة غير مستقرة أو توقفات طويلة انتظارًا للدعم الفني. ولذلك، ينبغي أن يتضمن تحليل TCO تكاليف الإنتاج المباشرة وغير المباشرة.

يتحسن ROI عادةً عندما تقلل الآلة الاختناقات في تحضير القطع وتغذي عمليات الثني أو اللحام اللاحقة بفراغات أكثر اتساقًا. تستعيد المصانع ذات تكاليف المواد المرتفعة القيمة غالبًا من خلال انضباط أفضل في توزيع القص وخردة أقل وأجزاء مرفوضة أقل. وتستفيد الورش التي تواجه قيودًا في العمالة من إعداد أسهل وتموضع أسرع للمصد وتقليل التصحيح اليدوي. في كثير من الحالات، تحقق المقصّة الهيدروليكية المحددة بشكل صحيح وفورات ليس بالسرعة الكبيرة وحدها، بل بالحفاظ على إمكانية التنبؤ بتسلسل التصنيع بالكامل.

في المستقبل، يتجه السوق نحو تكامل أفضل للتحكم وضبط أسهل للمعلمات واستهلاك أقل للطاقة وقدرات تشخيص أقوى وأتمتة أكثر عملية حول مناولة المواد. يتوقع المشترون بشكل متزايد واجهات CNC تبسط الإعداد وتقلل الاعتماد على خبرة المشغل الفردية. وفي الوقت نفسه، تظل المتانة وقابلية الصيانة محوريتين لأن كثيرًا من المستخدمين الصناعيين لا يزالون يعطون الأولوية لوقت التشغيل على تعقيد الميزات المفرط. ومن المرجح أن تجمع المقصّة الهيدروليكية المستقبلية بين الصيانة المباشرة والمراقبة الأذكى والتحكم الأكثر قابلية للتكيف في الإنتاج.

بالنسبة للشركات التي تقيّم الموردين اليوم، يجمع أقوى إطار لاتخاذ القرار بين مواصفات الآلة وملاءمة العملية وعمق الدعم وقدرة تنفيذ التصدير. وفي هذا السياق، تقدم Wuxi Samgins نفسها كشريك واسع لمعدات التصنيع بدلًا من بائع لآلة واحدة فقط. وبالنسبة للمشترين الذين قد يتوسعون لاحقًا في الثني بالدرفلة أو أتمتة اللحام أو معالجة العوارض أو القطع CNC، فإن هذه القدرة الأوسع قد تجعل الشراء وتخطيط الخط أكثر اتساقًا بمرور الوقت.
