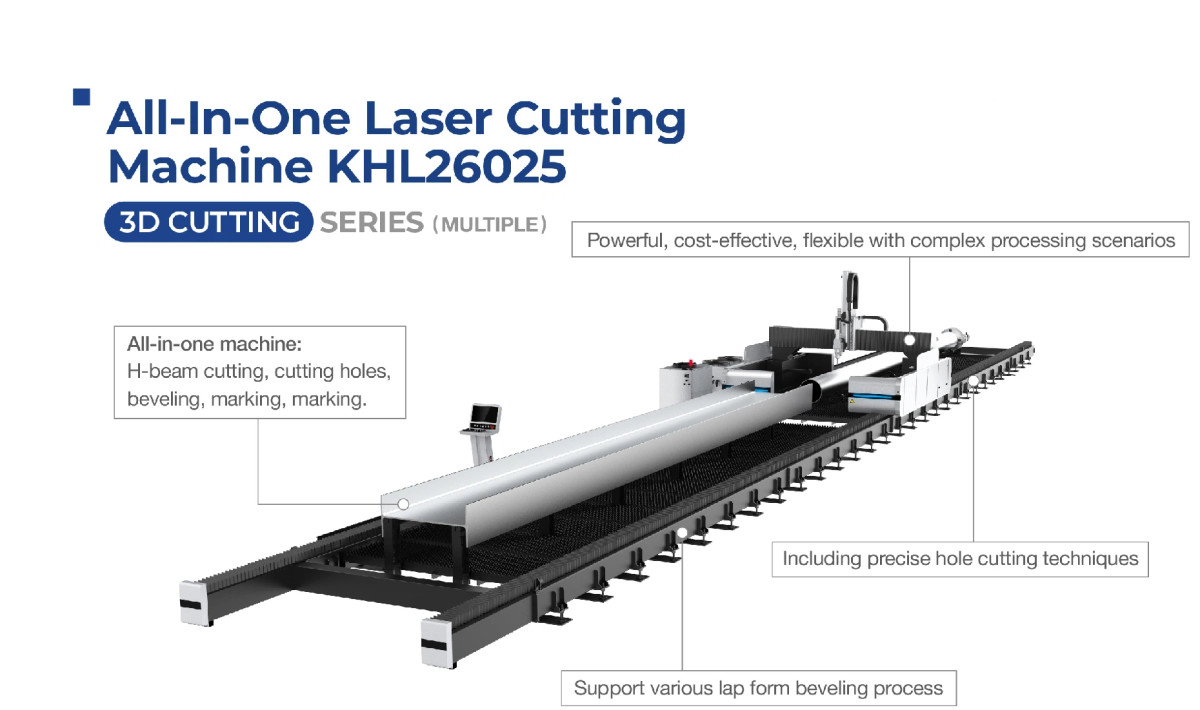

1.مقدمة عن آلة القطع بالليزر الليفي CNC للعارضة H:

تقوم آلة القطع بالليزر بتركيز شعاع الليزر المنبعث من مصدر الليزر عبر نظام المسار البصري لتكوين شعاع ليزر عالي الكثافة. ويوجَّه شعاع الليزر هذا إلى سطح قطعة العمل، مما يؤدي إلى وصولها إلى نقطة الانصهار أو الغليان. وفي الوقت نفسه، يقوم الغاز عالي الضغط المحاذي لشعاع الليزر بطرد المعدن المنصهر أو المتبخر. ومع تحرك الموضع النسبي بين شعاع الليزر وقطعة العمل، تتشكل شقوق القطع في المادة، مما يحقق غرض القطع. تستبدل معالجة القطع بالليزر السكين الميكانيكي التقليدي بشعاع غير مرئي، وتتميز بالدقة العالية والقطع السريع وعدم التقيد بقيود أنماط القطع والتخطيط التلقائي لتوفير المواد والقطوع الناعمة وتكاليف المعالجة المنخفضة، وغيرها. وسوف تعمل تدريجياً على تحسين معدات قطع المعادن التقليدية أو استبدالها. لا يلامس الجزء الميكانيكي من رأس قاطع الليزر قطعة العمل، ولن يسبب خدوشاً على سطح قطعة العمل أثناء التشغيل. سرعة القطع بالليزر عالية، والقطع ناعم ومستوٍ، ولا يتطلب عموماً معالجة لاحقة؛ المنطقة المتأثرة بالحرارة في القطع صغيرة، وتشوه الصفيحة بسيط، وشق القطع ضيق (0.1mm - 0.3mm)؛ لا يحتوي القطع على إجهاد ميكانيكي أو نتوءات قص؛ دقة المعالجة عالية، وقابلية التكرار جيدة، ولا يتضرر سطح المادة؛ وباستخدام برمجة التحكم الرقمي، يمكن معالجة أي رسومات مستوية وقطع صفائح كبيرة دون قوالب، مما يجعله اقتصادياً وموفراً للوقت.

2.المعلمات التقنية لآلة القطع بالليزر الليفي CNC للعارضة H

3.خصائص آلة القطع بالليزر الليفي CNC للعارضة H:

3.1 دقة عالية: يمكن أن تصل دقة التموضع إلى ±0.01mm، ودقة التموضع التكراري إلى ±0.03mm، ويمكن أن يصل الحد الأدنى لعرض الخط إلى 0.01mm. وهي مناسبة للتصنيع الدقيق.

3.2 سرعة عالية: يمكن أن تصل سرعة القطع القصوى إلى أكثر من ‌100m/min‌، ويمكن أن تصل سرعة الحركة إلى ‌30,000mm/min‌. ويمكن أن يصل التسارع إلى ‌3.0G‌ أو حتى ‌5G‌ (للطرازات المتطورة)

3.3 تتميز حافة القطع بجودة جيدة، مع شق قطع ضيق (عادةً 0.1–0.3mm)، وسطح أملس خالٍ من النتوءات، وخشونة تبلغ ‌Ra ≤ 6.5، ومنطقة صغيرة متأثرة بالحرارة، وتشوه طفيف لقطعة العمل.

3.4 معالجة دون تلامس: لا يلامس رأس الليزر المادة، مما يتجنب الخدوش والإجهاد الميكانيكي وتآكل الأدوات.

3.5 قدرة عالية على التكيف مع المواد. يمكنها قطع معادن متنوعة مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم والنحاس وسبائك التيتانيوم. كما يمكن لآلة ليزر CO₂ معالجة المواد غير المعدنية مثل الخشب والأكريليك والقماش والجلد والبلاستيك والسيراميك والزجاج.

3.6 المرونة: تدعم قطع أي أشكال معقدة دون الحاجة إلى تصنيع القوالب. وهي مناسبة للإنتاج بكميات صغيرة ومتعدد الأصناف.

3.7 مستوى عالٍ من الأتمتة، يدعم برمجة التحكم الرقمي CNC، وقادر على التكامل السلس مع أنظمة CAD/CAM؛ وتشمل الميزات الاختيارية التغذية التلقائية والمحاذاة البصرية والتخطيط التلقائي وإعادة تدوير المخلفات.

3.8 ترشيد الطاقة وحماية البيئة: تبلغ كفاءة التحويل الكهروضوئي لآلة القطع بالليزر الليفي حوالي 30%، وهي ثلاثة أضعاف كفاءة آلة ليزر CO₂؛ كما تتميز بانخفاض استهلاك الطاقة أثناء التشغيل وانخفاض تكاليف الصيانة.
