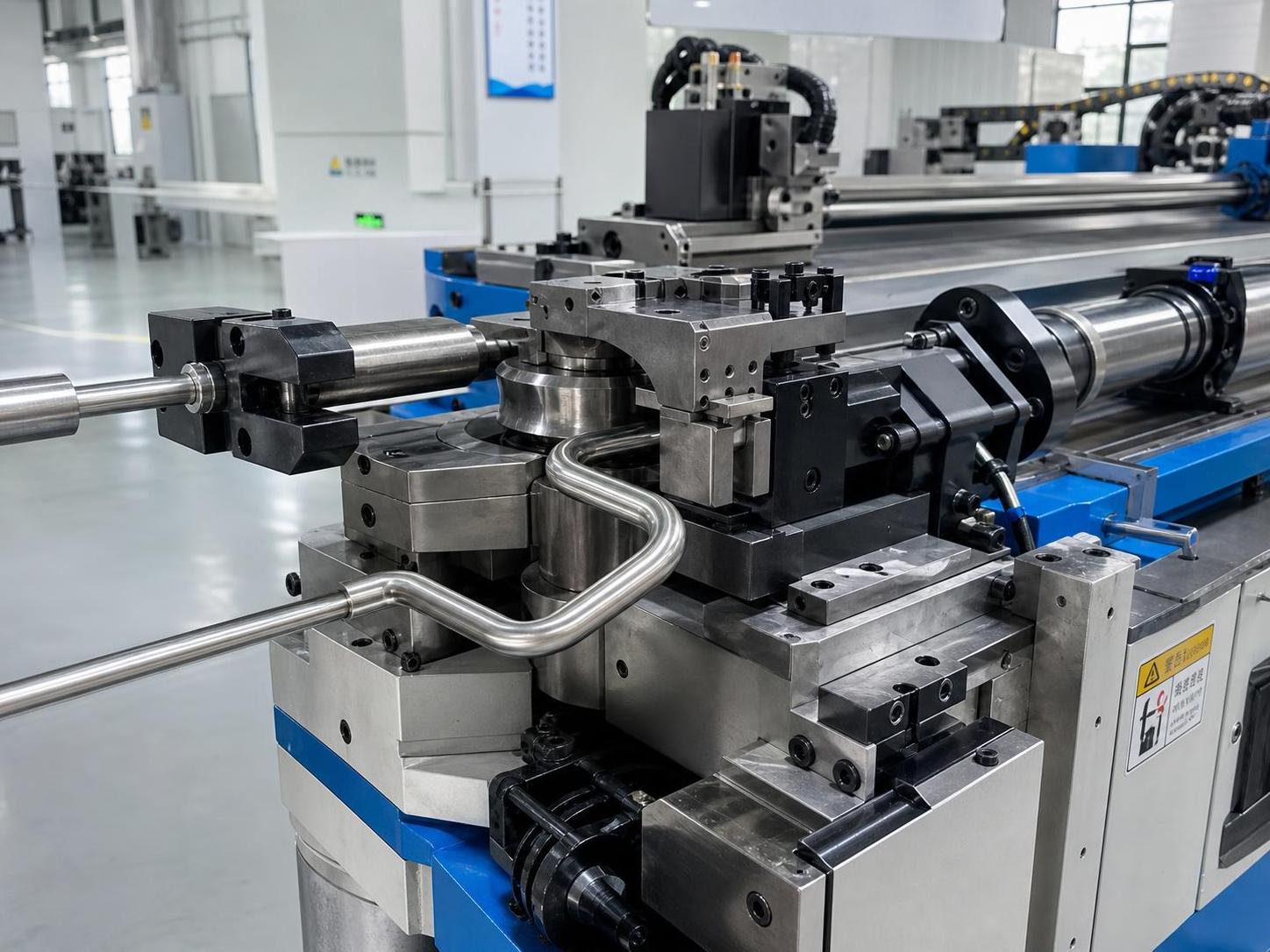

Máquina curvadora de tubos CNC explicada: control de ejes, precisión y capacidad para piezas complejas

Una máquina curvadora de tubos CNC es la solución principal para producir curvaturas precisas y repetibles en la industria actual de fabricación de metal. Para los compradores que investigan el control de ejes, la precisión de curvado y la capacidad de conformar piezas complejas, comprender cómo funcionan estas máquinas es esencial para seleccionar el equipo adecuado. Esta guía explica las funciones clave, los factores de rendimiento y las ventajas de aplicación que más importan en la fabricación moderna.

El término en sí parece sencillo, pero en la práctica el rendimiento del curvado de tubos depende de mucho más que de si una máquina es “CNC”. Dos máquinas pueden comercializarse bajo la misma denominación y, aun así, ofrecer resultados muy diferentes con tubos de acero inoxidable de pared delgada, piezas automotrices de radio reducido, componentes de mobiliario o bastidores estructurales. La configuración de ejes, la calidad de las herramientas, la lógica de control, el comportamiento del material y la configuración del operador influyen en la pieza final.

Por eso, una evaluación seria suele comenzar con preguntas sobre el proceso, no con afirmaciones de folletos: ¿Cuántas curvas tiene la pieza? ¿Hay cambios de rotación entre curvas? ¿Es aceptable el adelgazamiento de la pared? ¿Qué tolerancias deben mantenerse después de la recuperación elástica? ¿El proyecto requiere curvas a izquierda y derecha en un solo ciclo, o solo una geometría 2D simple? Una discusión útil sobre una máquina comienza ahí.

Qué significa realmente el control de ejes en el curvado de tubos

En una máquina curvadora de tubos CNC, un “eje” se refiere a un movimiento controlado o una función de posicionamiento. La convención exacta de nomenclatura varía según el fabricante, pero los movimientos controlados más comunes incluyen el eje de curvado, el eje de avance, el eje de rotación, el eje de impulso, el movimiento de la mordaza, el movimiento de la matriz de presión, el movimiento del mandril y, en ocasiones, el reposicionamiento vertical u horizontal para geometrías más avanzadas.

Una máquina básica puede gestionar el avance, la rotación y el curvado lo suficientemente bien para piezas estándar. Cuando las piezas se vuelven más exigentes, los ejes controlados adicionales dejan de ser opcionales. Ayudan a sincronizar la alimentación del material con la fuerza de curvado, sostienen la pared del tubo durante la deformación y reducen la inestabilidad cuando el programa pasa de un plano de curvado a otro. Esto es especialmente relevante para radios pequeños, paredes delgadas y piezas con múltiples curvas, donde el error acumulado puede convertirse rápidamente en un problema de desperdicio.

Aquí también es donde muchos compradores malinterpretan la capacidad de una máquina. Más ejes no significan automáticamente mejores piezas. Lo importante es si esos ejes están controlados por servomotores, qué tan bien están coordinados y si el controlador puede repetir el movimiento de manera consistente en condiciones de producción. Una máquina con menos ejes pero bien integrados puede superar a una plataforma más compleja si esta última tiene un soporte deficiente de herramientas o un control inestable de parámetros.

Por qué la precisión no es solo una especificación del controlador

La precisión en el curvado de tubos suele analizarse como si fuera un único número. En realidad, a los compradores normalmente les importan varias cosas a la vez: precisión del ángulo de curvado, repetibilidad de una pieza a otra, precisión de posicionamiento entre curvas, alineación rotacional y la capacidad de la pieza terminada para encajar en un conjunto o dispositivo.

Una máquina puede tener un posicionamiento preciso de ejes y aun así producir piezas inconsistentes si la variación del material es elevada. El diámetro exterior del tubo, el espesor de pared, la dureza, el estado de la superficie, la ubicación de la costura de soldadura y la recuperación elástica entre lotes afectan los resultados. Por este motivo, los fabricantes experimentados rara vez evalúan una máquina curvadora de tubos CNC únicamente por la resolución del control. Analizan el sistema completo de conformado: rigidez de la máquina, calidad de las matrices, método de lubricación, selección del mandril, respuesta del impulsor y compensación por software.

Para una toma de decisiones práctica, resulta útil separar tres niveles de precisión:

• Precisión de posicionamiento de la máquina: con qué exactitud cada eje alcanza el valor ordenado.
• Precisión del proceso: qué tan bien la máquina, las herramientas y los parámetros convierten esa orden en una curva real.
• Precisión funcional de la pieza: si el tubo terminado encaja en el conjunto posterior, la estructura soldada o el espacio de instalación.

El tercer nivel suele ser el único que importa para la producción. Un tubo curvado que parece aceptable en la máquina pero no supera la inspección en el dispositivo sigue siendo una pieza defectuosa.

Capacidad para piezas complejas: donde el diseño de la máquina empieza a evidenciarse

La complejidad en el curvado de tubos no se define únicamente por la cantidad de curvas. Una pieza con cuatro curvas puede ser más difícil que una con ocho si combina un CLR reducido, transiciones rotacionales exigentes, poca separación entre tangencias o requisitos estrictos de ubicación del extremo conformado. Las máquinas destinadas a este nivel de trabajo normalmente necesitan un control de rotación estable, una corrección fiable de la longitud de avance y un buen soporte para medidas antiarrugas o antiplanamiento.

Esto cobra aún mayor importancia en sectores como escapes automotrices, componentes HVAC, equipos de fitness, mobiliario médico, sistemas de construcción naval y bastidores fabricados. En estos trabajos, la operación de curvado rara vez está aislada. Posteriormente, el tubo puede soldarse, expandirse, conformarse en los extremos, perforarse o ensamblarse con soportes y bridas. Pequeñas desviaciones de curvado pueden generar problemas mucho mayores en las etapas posteriores.

Los fabricantes con una trayectoria más amplia en fabricación suelen comprender mejor esta interdependencia. Wuxi Samgins International Trade Co., Ltd., fundada en 2012 en Wuxi, provincia de Jiangsu, trabaja con una amplia gama de equipos para trabajo de metales, incluidos curvadoras de tubos, máquinas herramienta CNC, sistemas de soldadura, máquinas de corte por láser, equipos de procesamiento de placas y maquinaria para líneas de producción de vigas H. Esto importa porque las decisiones sobre curvado de tubos suelen estar vinculadas al siguiente proceso, no solo al curvado en sí. Un proveedor familiarizado con el flujo de fabricación normalmente puede plantear mejores preguntas sobre la manipulación de piezas, el acceso para soldadura, el desbarbado y la compatibilidad general de la línea.

Puntos técnicos clave que conviene revisar antes de comparar cotizaciones

Si un comprador está recopilando información técnica en lugar de pasar directamente a la adquisición, varios puntos merecen atención.

También existe un aspecto relacionado con las normas. Los compradores que exportan equipos terminados o conjuntos fabricados a menudo deben considerar no solo la seguridad de la máquina, sino también la documentación, la conformidad eléctrica y los criterios de aceptación específicos del cliente. Samgins señala prácticas de producción y diseño alineadas con los requisitos del sistema de calidad ISO9001 y las normas CE de la UE en toda su gama de equipos. Esto no elimina la necesidad de confirmar el cumplimiento específico de cada proyecto, pero constituye un punto de partida útil cuando la calidad de la documentación y las expectativas de entrega internacional forman parte de la conversación.

Un error común: seleccionar únicamente por la capacidad máxima

Muchas consultas técnicas comienzan con el diámetro y el espesor de pared del tubo, lo cual es razonable, pero no suficiente. La capacidad máxima indica lo que la máquina puede curvar en determinadas condiciones, no lo que producirá eficientemente con su combinación real de piezas. Una máquina dimensionada solo para la pieza ocasional de mayor tamaño puede requerir más tiempo de ajuste, ser más difícil de optimizar o resultar menos económica para la producción habitual.

Una mejor evaluación considera el trabajo real: grados de material habituales, tamaño de lote, familias de piezas, frecuencia de cambio, reutilización de herramientas y requisitos de inspección. Si el proyecto incluye conjuntos, también puede tener sentido considerar cómo se integra el curvado con la soldadura. En estructuras largas fabricadas, por ejemplo, la precisión de posicionamiento y el movimiento coordinado de ejes vuelven a aparecer en los sistemas de soldadura robótica. Un buen ejemplo es elrobot de soldadura tipo pórtico de 9 ejes, que utiliza un riel dedicado, un carro deslizante accionado por servomotor y seguimiento automático del arco para gestionar piezas de gran tamaño. Su envolvente de trabajo puede alcanzar de 12000mm a 20000mm de longitud, con una anchura de 3000mm a 8000mm y una altura de hasta 1500mm. Aunque se trata de un proceso diferente del curvado de tubos, se aplica el mismo principio: la cantidad de ejes solo importa cuando el control de movimiento, el tamaño de la pieza y la corrección del proceso se adaptan al trabajo.

Cómo suelen validar una máquina los compradores experimentados

La vía más fiable no es una pieza de demostración genérica. Es una prueba basada en la especificación y geometría reales del tubo, o al menos en un equivalente cercano. Esto ayuda a revelar el comportamiento de recuperación elástica, los riesgos de marcas superficiales, la ovalidad y si pueden lograrse distancias cortas entre tangencias sin inestabilidad. Si la pieza se soldará o ensamblará posteriormente, el método de inspección también debe reflejar esa realidad.

Las preguntas que vale la pena plantear incluyen si la máquina admite el almacenamiento de correcciones por material, con qué rapidez se pueden cambiar las herramientas, qué características de seguridad son estándar y cómo se presenta el diagnóstico de fallas al operador. En equipos de automatización relacionados, Samgins destaca detalles prácticos como interruptores de parada de emergencia, sistemas de puesta a tierra de seguridad, luces indicadoras de alarma y soporte para ajuste de parámetros. Estas características no son llamativas, pero en una planta de producción a menudo importan más que las afirmaciones destacadas.

También es sensato preguntar por los límites del servicio. Algunos proveedores son sólidos en el suministro de máquinas, pero más débiles en la aplicación del proceso. Otros comprenden el conformado, las etapas posteriores de soldadura o corte y la documentación de exportación que puede ser necesaria para la instalación en el extranjero. Dado que Samgins atiende a clientes del Sudeste Asiático, Europa, América del Norte y del Sur, y Oceanía en múltiples categorías de maquinaria, su valor práctico suele residir en conectar la elección del equipo con el flujo de trabajo de fabricación más amplio, en lugar de tratar la curvadora como un elemento independiente.

Cómo es una buena decisión técnica

Elegir una máquina curvadora de tubos CNC rara vez consiste en encontrar el modelo con más funciones sobre el papel. Se trata de adaptar el control de ejes a la geometría de la pieza, las expectativas de precisión al comportamiento real del material y la capacidad de la máquina a los procesos posteriores. Las piezas complejas suelen justificar una evaluación cuidadosa desde el inicio, porque los errores de curvado tienden a multiplicarse una vez que comienza el corte, la soldadura, el conformado de extremos o el ensamblaje.

Si aún se encuentra en la etapa de investigación, el siguiente paso útil es sencillo: defina la familia de piezas, las prioridades de tolerancia, el rango de materiales y las operaciones posteriores antes de comparar configuraciones de máquinas. Una vez que estos aspectos estén claros, las conversaciones sobre cantidad de ejes, paquete de herramientas, configuración de seguridad y requisitos de cumplimiento serán mucho más concretas. Por lo general, ahí es donde una máquina deja de ser un artículo de catálogo y comienza a convertirse en una solución de producción viable.
