Por qué estos defectos provocan problemas de producción mayores de lo que parecen inicialmente

La imprecisión angular y las arrugas suelen tratarse como defectos separados, pero en una máquina hidráulica curvadora de tubos están estrechamente relacionados con la forma en que el tubo fluye durante el conformado. Si el ángulo de curvado es demasiado pequeño o demasiado grande, las piezas posteriores del proceso pueden no alinearse. Si el interior de la curva presenta arrugas, la pieza puede seguir pareciendo utilizable a distancia, pero puede no superar las verificaciones dimensionales, afectar el flujo de fluidos, debilitar la calidad visual o dificultar la soldadura y el montaje.

Estos problemas también generan confusión en el taller porque no siempre son constantes. Un lote puede curvarse correctamente, mientras que el siguiente muestra cambios en la recuperación elástica o deformación local. Esa inconsistencia suele indicar un problema de control del proceso más que un único componente averiado. Es habitual perder tiempo sustituyendo primero componentes hidráulicos, aunque la causa raíz a veces sea tan simple como matrices de curvado incompatibles, matrices de presión desgastadas, lubricación deficiente o variación en la pared del tubo.

Para los equipos de mantenimiento, operadores y supervisores de producción, el objetivo no es solo corregir una pieza defectuosa. El objetivo es restablecer un curvado repetible para que la misma configuración produzca el mismo resultado durante todo el turno.

Comience por los síntomas antes de cambiar los ajustes de la máquina hidráulica curvadora de tubos

Una forma útil de diagnosticar problemas es identificar exactamente cómo aparece el defecto. Los problemas de ángulo y los defectos de arrugas no provienen todos de la misma fuente. Si el ángulo de curvado se desvía constantemente en la misma medida, las causas probables son diferentes de una situación en la que algunas piezas son correctas y otras varían. Lo mismo se aplica a las arrugas: las arrugas leves cerca del punto de tangencia sugieren un tipo de problema, mientras que los pliegues pronunciados más profundos dentro de la curva sugieren otro.

Antes de realizar ajustes, compruebe estos patrones básicos de síntomas:

• Todas las piezas quedan subcurvadas o sobrecurvadas en una cantidad similar.
• El ángulo varía de una pieza a otra incluso con el mismo programa.
• Las arrugas aparecen solo en tubos de pared delgada o en curvados de radio reducido.
• Las arrugas aumentan después de un cambio de herramientas o de lote de material.
• Los defectos aparecen más en un lado que en el otro.
• La primera pieza es aceptable, pero las piezas posteriores se desvían gradualmente.

Anotar estas observaciones es más útil que ajustar varios parámetros a la vez. Una vez que se modifican varios ajustes sin un registro, resulta difícil saber qué mejoró realmente el resultado.

Causas comunes de errores en el ángulo de curvado

Cuando una máquina hidráulica curvadora de tubos produce ángulos imprecisos, la primera suposición suele ser una pérdida de presión hidráulica. La inestabilidad de la presión es importante, pero es solo una posibilidad. En la práctica, el error de ángulo suele provenir de uno de varios grupos de causas.

1. Recuperación elástica no adaptada al material real

Los distintos materiales de tubos e incluso diferentes lotes del mismo material pueden recuperar su forma de manera diferente después del curvado. El acero inoxidable, las aleaciones de alta resistencia y los tubos con condiciones de temple más duras suelen necesitar más compensación que el acero dulce. Si el ajuste de la máquina se basó en un lote de material anterior, es posible que el ángulo programado ya no sea suficiente.

2. El radio o la ranura de las herramientas no coinciden correctamente con el tubo

Si la matriz de curvado, la matriz de sujeción o la matriz de presión no se adapta correctamente al diámetro exterior y al espesor de pared del tubo, este puede desplazarse ligeramente durante el conformado. Ese pequeño movimiento cambia el ángulo final y a menudo produce resultados inconsistentes entre piezas.

3. La fuerza de sujeción es demasiado baja o inestable

Una sujeción insuficiente permite que el tubo se deslice durante el ciclo de curvado. Esta es una de las razones más comunes del subcurvado. En algunos casos, la máquina alcanza el movimiento programado, pero el propio tubo no ha seguido completamente la matriz porque el agarre no era lo suficientemente firme.

4. Fluctuación del sistema hidráulico

Un nivel bajo de aceite, fugas internas, deriva de la válvula de presión, aceite hidráulico contaminado o una respuesta retardada del cilindro pueden afectar la repetibilidad. Si la variación angular es aleatoria en lugar de constante, la inconsistencia hidráulica se vuelve más probable.

5. Desviación del codificador, tope o límite mecánico

En máquinas con retroalimentación de posición o control de curvado programado, el error angular puede deberse a deriva de calibración, conexiones flojas, puntos de pivote desgastados o una referencia cero incorrecta. Esto merece especial atención cuando el defecto apareció repentinamente después de un mantenimiento o una colisión.

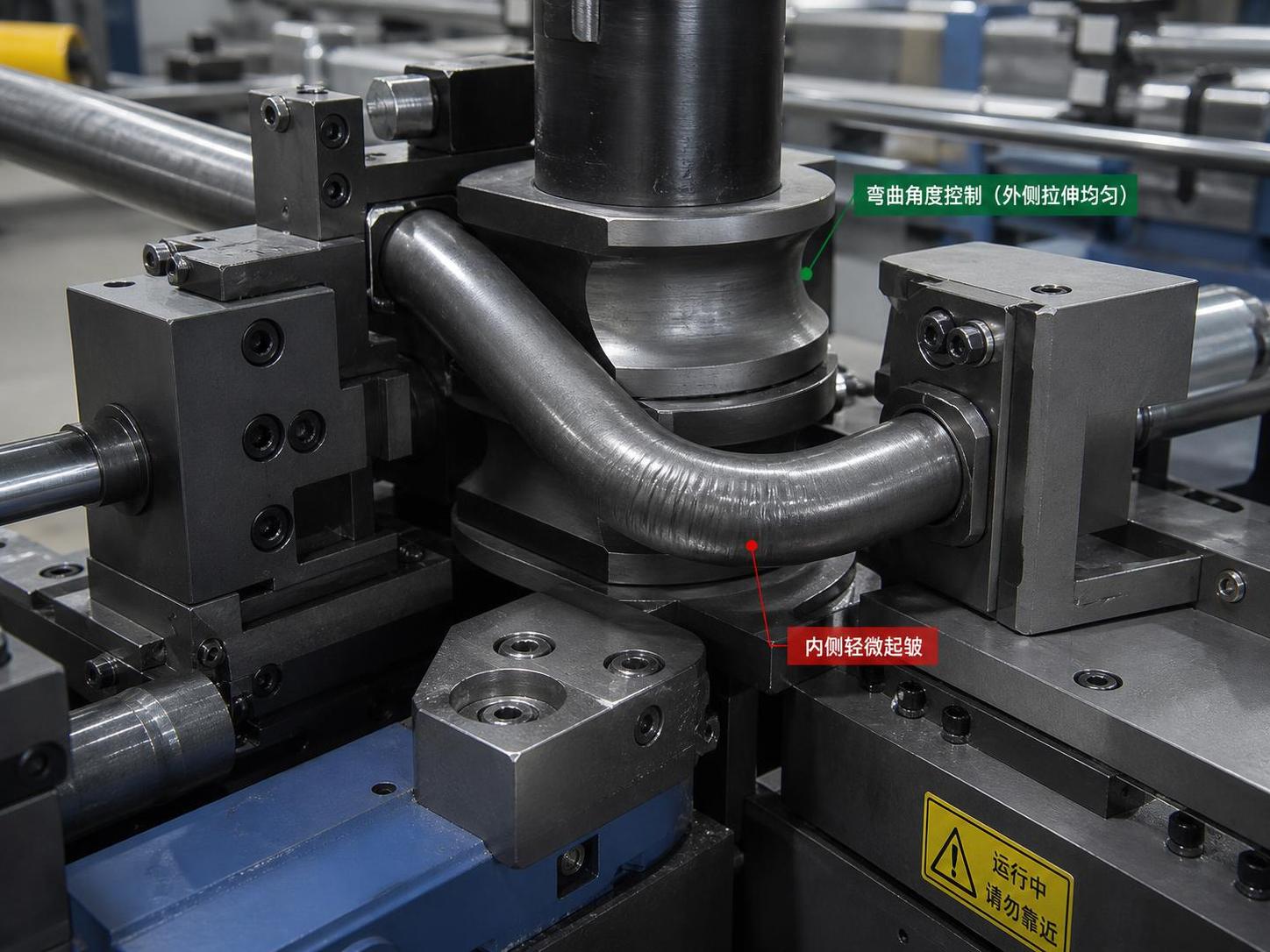

Qué suele causar defectos de arrugas durante el curvado de tubos

Las arrugas se forman cuando la pared interior del tubo se somete a compresión y no cuenta con suficiente soporte o flujo de material controlado. No se trata solo de un problema estético. Significa que la deformación ya no está equilibrada correctamente a lo largo de la curva.

1. La asistencia de la matriz de presión no es correcta

Si la matriz de presión no sostiene el tubo suavemente mientras entra en la zona de curvado, la pared interior puede pandearse. Un soporte insuficiente es una causa común, pero un arrastre excesivo también puede crear un flujo inestable.

2. La posición del mandril es incorrecta o no se utiliza mandril cuando es necesario

Los tubos de pared delgada, los radios de curvado reducidos y los requisitos de mayor calidad superficial suelen necesitar soporte interno. Si el mandril está demasiado retrasado, el tubo pierde soporte cerca de la tangente. Si está demasiado adelantado, puede interferir con el flujo y causar otras marcas o inestabilidad.

3. La configuración de la matriz alisadora es deficiente

Para curvados exigentes, la matriz alisadora ayuda a controlar el inicio de las arrugas en el radio interior. Si su posición, ángulo o condición del borde es incorrecta, pueden aparecer rápidamente defectos de arrugas, especialmente en materiales más blandos o curvados más cerrados.

4. La pared del tubo es demasiado delgada para el requisito de curvado

A veces la configuración es básicamente correcta, pero la combinación de diámetro del tubo, espesor de pared y radio de línea central es demasiado exigente. En ese caso, la ventana de proceso se estrecha y las arrugas son más probables a menos que se mejoren las herramientas y el soporte.

5. La lubricación falta o es inconsistente

Una lubricación inadecuada modifica la fricción entre el tubo y las superficies de las herramientas. Esto cambia la forma en que el material avanza y se comprime, lo que afecta directamente a la formación de arrugas y a la consistencia angular.

Una secuencia práctica de diagnóstico que ahorra tiempo

Normalmente es más rápido diagnosticar estos problemas en un orden fijo que perseguir primero el síntoma más evidente. La secuencia siguiente funciona bien en muchos talleres porque separa los errores de configuración de las fallas de la máquina.

1. Confirme claramente el tipo de defecto. Mida el ángulo de curvado real, anote si el error es constante o aleatorio e identifique dónde comienzan las arrugas en la curva.
2. Verifique la especificación del tubo. Compruebe el diámetro exterior, el espesor de pared, el grado de material y si el lote actual difiere del anterior.
3. Inspeccione el estado de las herramientas. Busque desgaste, daños superficiales, mal ajuste de las matrices, radio de matriz incorrecto y holgura en la zona de sujeción.
4. Compruebe los ajustes de sujeción y soporte. Confirme la presión de sujeción, la fuerza de la matriz de presión, la posición del mandril y el contacto de la matriz alisadora, si se utiliza.
5. Revise la lubricación. Asegúrese de que se utiliza el lubricante correcto y de que se aplica de forma constante en las zonas de contacto requeridas.
6. Pruebe la estabilidad hidráulica. Observe la respuesta de la presión durante ciclos repetidos e inspeccione si hay fugas, contaminación, sobrecalentamiento o acción lenta del cilindro.
7. Vuelva a comprobar la calibración de la máquina. Verifique el punto cero, el estado del tope mecánico, la lectura del sensor o codificador y el desgaste de las conexiones.
8. Ajuste solo una variable a la vez. Realice una pequeña prueba después de cada cambio y registre el efecto antes de pasar al siguiente elemento.

Este enfoque evita un error común: corregir el ángulo mediante una sobrecompensación cuando la causa real es el deslizamiento o un soporte inestable. Este tipo de atajo puede empeorar los defectos de arrugas.

Cómo corregir defectos de ángulo sin crear nuevos problemas

Si el problema principal es un error en el ángulo de curvado, el mejor método de corrección depende de si la desviación es constante o inestable.

Para un subcurvado o sobrecurvado constante, primero compare el material actual con el estándar de configuración utilizado anteriormente. Si la dureza del material o la recuperación elástica han cambiado, puede ser suficiente un ajuste de compensación en el programa. Sin embargo, realice ese ajuste solo después de confirmar que el tubo no se desliza en la sujeción. Si existe deslizamiento, cambiar el ángulo objetivo solo oculta la causa raíz.

Si el ángulo varía de una pieza a otra, concéntrese en la repetibilidad antes de modificar los valores de compensación. Compruebe la estabilidad de la presión hidráulica, el estado de la matriz de sujeción y el juego mecánico de las piezas móviles. La variación aleatoria suele significar que el sistema no controla el curvado de la misma manera en cada ciclo.

Preste atención también a cómo se carga la pieza. Una colocación imprecisa contra el tope o una longitud de tubo inconsistente pueden producir diferencias angulares que parecen fallas de la máquina. En muchas células de producción, la consistencia de carga forma parte de la precisión del curvado, no es un asunto independiente.

Cómo reducir las arrugas sin sobrecargar el tubo

La corrección de arrugas suele consistir en mejorar el soporte y controlar la compresión, no simplemente en aplicar más fuerza en todas partes. Un error común es aumentar demasiado la fuerza de sujeción o la presión hidráulica. Esto puede reducir las arrugas visibles durante un corto periodo, pero también puede marcar la superficie del tubo, aumentar el arrastre o provocar aplanamiento.

Un método mejor consiste en revisar las condiciones de soporte alrededor de la zona de curvado. Comience con la configuración de la matriz de presión y confirme que el tubo se guía suavemente hacia la curva. Después, compruebe si se requiere un mandril para el espesor de pared y el radio de curvado actuales. Si ya hay un mandril instalado, el ajuste fino de la profundidad de inserción y la posición de la bola puede ser más importante que grandes cambios de presión.

Para materiales difíciles o formas complejas, la consistencia del proceso antes del curvado también es importante. En líneas de fabricación que combinan corte y curvado, una mala calidad del extremo cortado puede afectar la carga, el centrado y la repetibilidad. Esa es una razón por la que algunos talleres estandarizan la preparación previa con equipos como unamáquina de corte láser de fibra CNC para vigas H para tareas de corte de alta precisión en flujos de trabajo más amplios de procesamiento de metales. No sustituye a las herramientas de curvado de tubos, pero una preparación estable de las piezas y el control dimensional previo pueden reducir la variación de configuración cuando varias operaciones de conformado están conectadas en una misma cadena de producción.

Lista de verificación para determinar si el problema es de herramientas, material o sistema hidráulico

Cuando el tiempo de diagnóstico es limitado, esta rápida diferenciación ayuda a reducir la búsqueda:

• Probable problema de herramientas: los defectos comenzaron después de sustituir una matriz, aparecen marcas en el tubo, las arrugas se producen siempre en la misma posición o el ángulo cambia después de un deslizamiento visible de la sujeción.
• Probable problema de material: la configuración era estable anteriormente, los defectos comenzaron con un lote nuevo, aumentó la recuperación elástica o cambió la tendencia a formar arrugas sin ajustes de la máquina.
• Probable problema hidráulico: la variación angular es inconsistente, el movimiento del cilindro parece irregular, la respuesta de la máquina cambia después de calentarse o las lecturas de presión varían durante ciclos repetidos.
• Probable problema de configuración: la aprobación de la primera pieza es difícil, distintos operadores obtienen resultados diferentes o se modificaron varios parámetros sin registros.

Este tipo de clasificación es sencilla, pero evita muchas sustituciones innecesarias de piezas.

Formas de evitar que vuelva a aparecer el mismo defecto

Una vez resuelto el problema inmediato, el siguiente paso es la disciplina de proceso. Muchos problemas recurrentes vuelven porque la corrección se realizó de manera informal y nunca se convirtió en una verificación estándar.

Las medidas preventivas útiles incluyen mantener un registro de configuración para cada especificación de tubo, registrar la compensación de recuperación elástica por tipo de material, inspeccionar las matrices para detectar desgaste a intervalos fijos y definir posiciones estándar para el mandril y la matriz alisadora cuando corresponda. También ayuda separar la aprobación de la primera pieza de los ajustes de producción en masa, para que los cambios de prueba no queden en el programa sin confirmación.

La preparación previa y el ajuste posterior también deben revisarse conjuntamente. En entornos de fabricación mixta de metales, los talleres suelen combinar curvado, corte, soldadura y mecanizado bajo una misma rutina de gestión de procesos. Wuxi Samgins International Trade Co.,Ltd trabaja en este campo más amplio de la maquinaria, incluido el curvado, el corte CNC, la soldadura y los equipos para chapa metálica, por lo que la lección práctica es sencilla: la calidad del curvado suele ser más estable cuando se controla toda la cadena de proceso, en lugar de tratar la máquina hidráulica curvadora de tubos como una estación aislada.
