Почему эти дефекты вызывают более серьёзные производственные проблемы, чем кажется на первый взгляд

Неточность угла и складки часто рассматриваются как отдельные дефекты, однако на гидравлическом трубогибочном станке они тесно связаны с движением трубы в процессе формования. Если угол гиба слишком мал или слишком велик, последующие детали в процессе могут не совпадать. Если на внутренней стороне гиба образуются складки, деталь может выглядеть пригодной на расстоянии, но не пройти проверку размеров, повлиять на поток жидкости, ухудшить внешний вид или усложнить сварку и сборку.

Эти проблемы также вызывают путаницу в цеху, поскольку они не всегда проявляются постоянно. Одна партия может гнуться правильно, тогда как в следующей партии меняется пружинение или появляется локальная деформация. Такая нестабильность часто указывает на проблему управления процессом, а не на одну неисправную деталь. Нередко сначала тратится время на замену гидравлических компонентов, хотя первопричина иногда столь проста, как несоответствующие гибочные штампы, изношенные прижимные штампы, недостаточная смазка или различия в толщине стенки трубы.

Для ремонтных бригад, операторов и руководителей производства цель заключается не только в исправлении одной бракованной детали. Цель — восстановить повторяемость гибки, чтобы одна и та же настройка давала одинаковый результат на протяжении всей смены.

Начните с анализа симптомов, прежде чем менять настройки гидравлического трубогибочного станка

Полезный способ поиска неисправностей — точно определить, как проявляется дефект. Не все проблемы с углом и складками имеют один и тот же источник. Если угол гиба постоянно отклоняется на одну и ту же величину, вероятные причины отличаются от ситуации, когда одни детали соответствуют требованиям, а другие дают отклонение. То же относится и к складкам: неглубокие складки возле точки касания указывают на один тип проблемы, а глубокие заломы внутри гиба — на другой.

Перед выполнением регулировок проверьте следующие основные проявления дефектов:

• Все детали имеют недогиб или перегиб примерно на одинаковую величину.
• Угол меняется от детали к детали даже при использовании одной программы.
• Складки появляются только на тонкостенных трубах или при гибке с малым радиусом.
• Количество складок увеличивается после смены оснастки или партии материала.
• Дефекты проявляются с одной стороны сильнее, чем с другой.
• Первая деталь приемлема, но последующие детали постепенно отклоняются.

Запись этих наблюдений полезнее, чем одновременная регулировка нескольких параметров. Если несколько настроек меняются без фиксации, становится трудно определить, что именно улучшило результат.

Распространённые причины ошибки угла гиба

Когда гидравлический трубогибочный станок формирует неточные углы, первым предположением часто становится потеря гидравлического давления. Нестабильность давления важна, но это лишь одна из возможных причин. На практике ошибка угла обычно относится к одной из нескольких групп причин.

1. Пружинение не соответствует фактическому материалу

Разные материалы труб и даже разные партии одного материала могут по-разному пружинить после гибки. Нержавеющая сталь, высокопрочные сплавы и трубы в более твёрдом состоянии обычно требуют большей компенсации, чем низкоуглеродистая сталь. Если настройка станка была основана на предыдущей партии материала, запрограммированного угла может уже быть недостаточно.

2. Радиус или ручей оснастки не соответствует трубе

Если гибочный штамп, зажимной штамп или прижимной штамп неправильно подобран к наружному диаметру и толщине стенки трубы, труба может слегка смещаться при формовании. Это небольшое перемещение меняет конечный угол и часто создаёт нестабильные результаты между деталями.

3. Усилие зажима слишком мало или нестабильно

Недостаточный зажим позволяет трубе проскальзывать во время цикла гибки. Это одна из наиболее распространённых причин недогиба. В некоторых случаях станок выполняет запрограммированное движение, но сама труба не полностью повторяет штамп, поскольку зажим был недостаточно надёжным.

4. Колебания в гидравлической системе

Низкий уровень масла, внутренние утечки, дрейф клапана давления, загрязнённое гидравлическое масло или задержка реакции цилиндра могут влиять на повторяемость. Если отклонение угла носит случайный, а не постоянный характер, вероятность нестабильности гидравлики возрастает.

5. Отклонение энкодера, упора или механического ограничения

На станках с обратной связью по положению или программным управлением гибкой ошибка угла может быть вызвана уходом калибровки, ослабленными соединениями, изношенными точками поворота или неверной нулевой точкой отсчёта. Это особенно важно проверить, если дефект появился внезапно после технического обслуживания или столкновения.

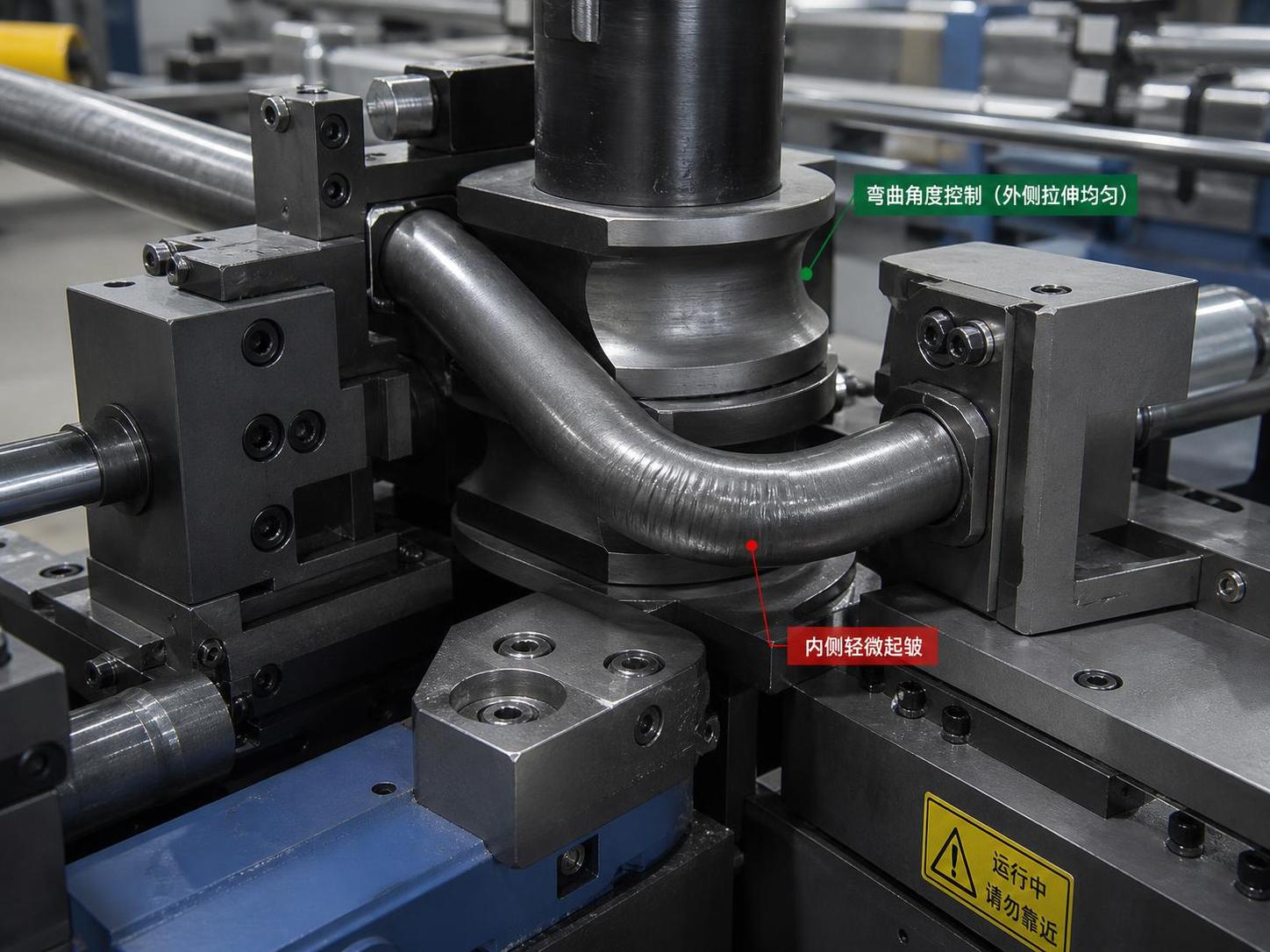

Что обычно вызывает дефекты складок при гибке труб

Складки образуются, когда внутренняя стенка трубы подвергается сжатию и не имеет достаточной опоры или контролируемого движения материала. Это не только косметическая проблема. Это означает, что деформация больше не распределяется правильно по всему гибу.

1. Неправильная поддержка прижимным штампом

Если прижимной штамп не поддерживает трубу плавно при её подаче в зону гибки, внутренняя стенка может потерять устойчивость. Недостаточная поддержка является распространённой причиной, но чрезмерное сопротивление также может вызвать нестабильное движение материала.

2. Неправильное положение дорна или отсутствие дорна, когда он необходим

Тонкостенные трубы, малые радиусы гиба и повышенные требования к качеству поверхности часто нуждаются во внутренней поддержке. Если дорн установлен слишком далеко назад, труба теряет поддержку возле точки касания. Если он слишком выдвинут вперёд, он может мешать движению материала и вызывать другие следы или нестабильность.

3. Неправильная настройка разглаживающего штампа

При сложной гибке разглаживающий штамп помогает контролировать начало образования складок на внутреннем радиусе. Если его положение, угол или состояние кромки неправильны, дефекты складок могут быстро появиться, особенно на более мягких материалах или при более плотных гибах.

4. Стенка трубы слишком тонкая для требуемого гиба

Иногда настройка в целом правильная, но сочетание диаметра трубы, толщины стенки и радиуса по осевой линии слишком критично. В этом случае технологическое окно становится узким, и образование складок более вероятно, если не улучшить оснастку и поддержку.

5. Смазка отсутствует или наносится неравномерно

Неправильная смазка изменяет трение между трубой и поверхностями оснастки. Это меняет подачу и сжатие материала, что напрямую влияет на образование складок и стабильность угла.

Практическая последовательность поиска неисправностей, которая экономит время

Обычно быстрее диагностировать эти проблемы в фиксированном порядке, чем сначала устранять наиболее очевидный симптом. Приведённая ниже последовательность хорошо подходит для многих цехов, поскольку отделяет ошибки настройки от неисправностей станка.

1. Чётко подтвердите тип дефекта. Измерьте фактический угол гиба, отметьте, является ли ошибка постоянной или случайной, и определите, где на гибе начинаются складки.
2. Проверьте спецификацию трубы. Проверьте наружный диаметр, толщину стенки, марку материала и отличается ли текущая партия от предыдущей.
3. Осмотрите состояние оснастки. Проверьте наличие износа, повреждений поверхности, плохой посадки штампа, неверного радиуса штампа и люфта в зоне зажима.
4. Проверьте настройки зажима и поддержки. Подтвердите давление зажима, усилие прижимного штампа, положение дорна и контакт разглаживающего штампа, если он используется.
5. Проверьте смазку. Убедитесь, что используется правильная смазка и она равномерно наносится на необходимые зоны контакта.
6. Проверьте стабильность гидравлики. Наблюдайте за реакцией давления при повторных циклах и проверьте наличие утечек, загрязнения, перегрева или медленного действия цилиндра.
7. Повторно проверьте калибровку станка. Проверьте нулевую точку, состояние механического упора, показания датчика или энкодера и износ соединений.
8. Регулируйте только одну переменную за раз. После каждого изменения выполните небольшое пробное испытание и зафиксируйте результат, прежде чем переходить к следующему пункту.

Такой подход предотвращает распространённую ошибку: коррекцию угла чрезмерной компенсацией, когда реальной причиной является проскальзывание или нестабильная поддержка. Такой короткий путь может усугубить дефекты складок.

Как исправить дефекты угла, не создавая новых проблем

Если основной проблемой является ошибка угла гиба, лучший способ коррекции зависит от того, является ли отклонение постоянным или нестабильным.

При постоянном недогибе или перегибе сначала сравните текущий материал со стандартом настройки, использовавшимся ранее. Если изменилась твёрдость материала или пружинение, может быть достаточно корректировки программы. Однако выполняйте такую регулировку только после подтверждения того, что труба не проскальзывает в зажиме. При наличии проскальзывания изменение целевого угла лишь скрывает первопричину.

Если угол меняется от детали к детали, сосредоточьтесь на повторяемости, прежде чем менять значения компенсации. Проверьте стабильность гидравлического давления, состояние зажимного штампа и механический люфт подвижных частей. Случайные отклонения обычно означают, что система не контролирует гиб одинаково в каждом цикле.

Также обратите внимание на способ загрузки детали. Неточное позиционирование относительно упора или нестабильная длина трубы могут создавать различия углов, похожие на неисправности станка. Во многих производственных ячейках стабильность загрузки является частью точности гибки, а не отдельной проблемой.

Как уменьшить складки, не перегружая трубу

Устранение складок обычно связано с улучшением поддержки и контролем сжатия, а не с простым увеличением усилия повсюду. Распространённая ошибка — слишком сильно увеличить усилие зажима или гидравлическое давление. Это может на короткое время уменьшить видимые складки, но также может оставить следы на поверхности трубы, увеличить сопротивление или вызвать сплющивание.

Лучший метод — пересмотреть условия поддержки вокруг зоны гибки. Начните с настройки прижимного штампа и убедитесь, что труба плавно направляется в гиб. Затем проверьте, требуется ли дорн для текущей толщины стенки и радиуса гиба. Если дорн уже установлен, точная регулировка глубины ввода и положения шариков может быть важнее значительных изменений давления.

Для сложных материалов или комплексных форм также важна стабильность процесса до гибки. В производственных линиях, сочетающих резку и гибку, низкое качество торца после резки может повлиять на загрузку, центрирование и повторяемость. Это одна из причин, по которой некоторые цеха стандартизируют предварительную подготовку с использованием такого оборудования, как станок для волоконной лазерной резки H-образных балок с ЧПУ для высокоточных задач резки в более широких процессах обработки металла. Он не заменяет оснастку для гибки труб, но стабильная подготовка деталей и контроль размеров на предыдущих этапах могут уменьшить вариации настройки, когда несколько операций формования объединены в одну производственную цепочку.

Контрольный список для определения: проблема в оснастке, материале или гидравлике

Когда время на поиск неисправности ограничено, это краткое различие помогает сузить поиск:

• Вероятная проблема оснастки: дефекты начались после замены штампа, на трубе появляются следы, складки каждый раз возникают в одном и том же месте или угол меняется после заметного проскальзывания в зажиме.
• Вероятная проблема материала: настройка ранее была стабильной, дефекты начались с новой партии, увеличилось пружинение или склонность к образованию складок изменилась без регулировки станка.
• Вероятная проблема гидравлики: отклонение угла нестабильно, движение цилиндра ощущается неравномерным, реакция станка меняется после прогрева или показания давления изменяются при повторных циклах.
• Вероятная проблема настройки: трудно утвердить первую деталь, разные операторы получают разные результаты или несколько параметров были изменены без записей.

Такая классификация проста, но предотвращает множество ненужных замен деталей.

Способы предотвратить повторное появление того же дефекта

После устранения текущей проблемы следующим шагом становится соблюдение технологической дисциплины. Многие повторные проблемы возвращаются, потому что корректировка была выполнена неформально и никогда не была превращена в стандартную проверку.

Полезные профилактические меры включают ведение записи настроек для каждой спецификации трубы, регистрацию компенсации пружинения по типу материала, проверку штампов на износ через фиксированные интервалы и определение стандартных положений дорна и разглаживающего штампа, где это применимо. Также полезно отделять утверждение первой детали от настроек массового производства, чтобы пробные изменения не оставались в программе без подтверждения.

Предварительную подготовку и последующую сборку также следует рассматривать вместе. В условиях смешанного производства металлоконструкций цеха часто объединяют гибку, резку, сварку и механическую обработку в рамках единой процедуры управления процессом. Wuxi Samgins International Trade Co.,Ltd работает в этой более широкой области машиностроения, включая гибку, резку с ЧПУ, сварку и оборудование для обработки листового металла, поэтому практический вывод очевиден: качество гибки обычно более стабильно, когда контролируется вся технологическая цепочка, а гидравлический трубогибочный станок не рассматривается как изолированный участок.
