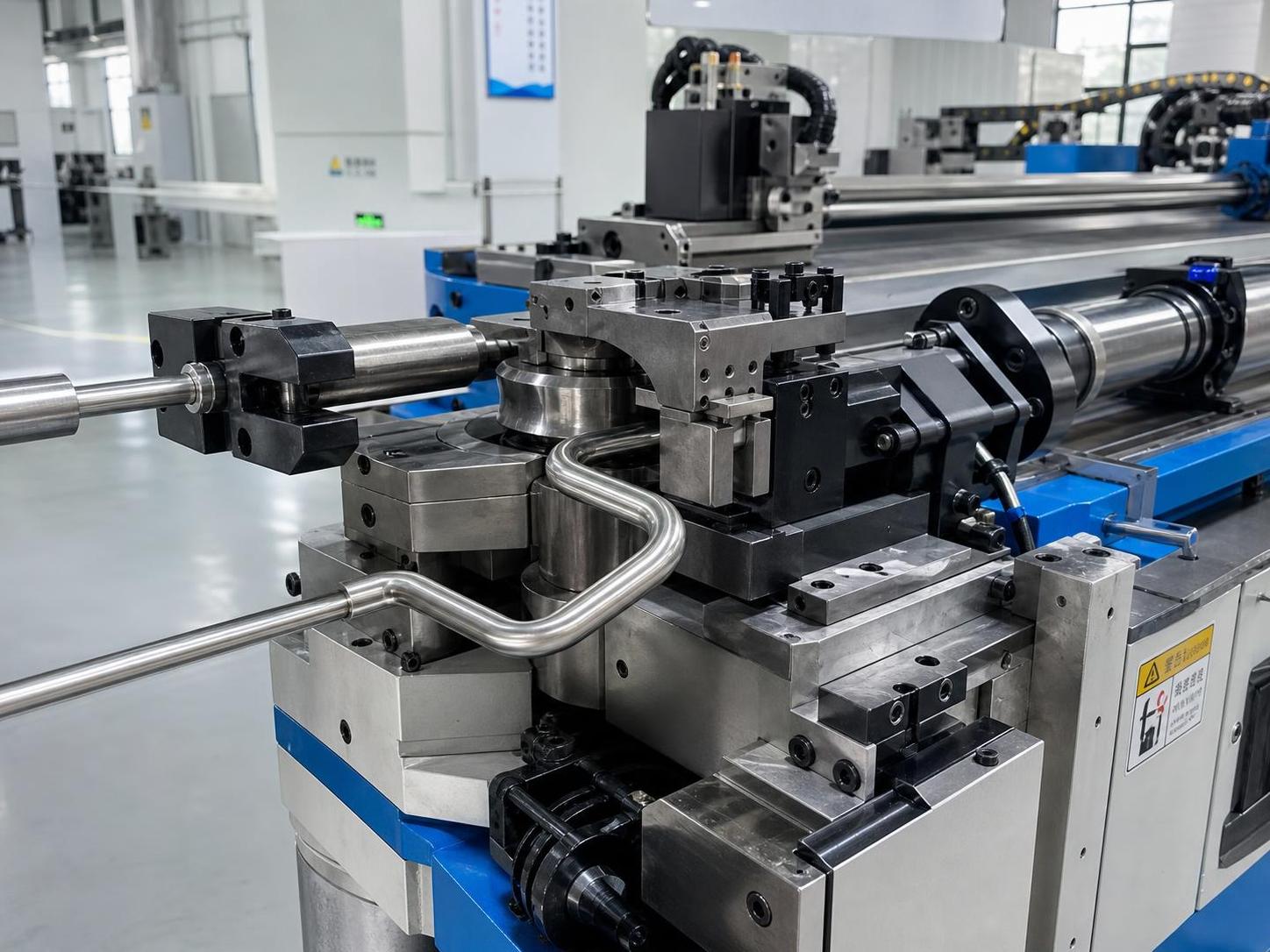

Станок с ЧПУ для гибки труб: управление осями, точность и возможности обработки сложных деталей

Станок с ЧПУ для гибки труб является ключевым решением для выполнения точных и повторяемых гибов в современной отрасли металлообработки. Для покупателей, изучающих управление осями, точность гибки и возможность формования сложных деталей, понимание принципа работы таких станков необходимо для выбора подходящего оборудования. В этом руководстве объясняются ключевые функции, факторы производительности и преимущества применения, наиболее важные в современном производстве.

Сам термин кажется понятным, однако на практике производительность гибки труб зависит от гораздо большего, чем от того, является ли станок «CNC». Два станка могут продаваться под одним и тем же названием, но обеспечивать совершенно разные результаты при работе с тонкостенными трубами из нержавеющей стали, автомобильными деталями малого радиуса, мебельными компонентами или конструкционными рамами. Конфигурация осей, качество оснастки, логика управления, свойства материала и настройка оператором — всё это влияет на готовую деталь.

Именно поэтому серьёзная оценка обычно начинается с вопросов по процессу, а не с заявлений в рекламных проспектах: сколько гибов имеет деталь? Есть ли изменения поворота между гибами? Допустимо ли утонение стенки? Какие допуски необходимо выдержать после пружинения? Требуются ли для проекта левые и правые гибы за один цикл или только простая 2D-геометрия? Именно с этого начинается содержательное обсуждение станка.

Что на самом деле означает управление осями при гибке труб

В cnc tube bending machine «ось» означает управляемое движение или функцию позиционирования. Точные обозначения различаются у разных производителей, однако наиболее распространённые управляемые движения включают ось гибки, ось подачи, ось поворота, ось бустера, перемещение зажима, перемещение прижимной матрицы, перемещение дорна, а иногда вертикальное или горизонтальное перепозиционирование для более сложной геометрии.

Базовый станок может достаточно хорошо выполнять подачу, поворот и гибку для стандартных деталей. Когда детали становятся более требовательными, дополнительные управляемые оси перестают быть опцией. Они помогают синхронизировать подачу материала с усилием гибки, поддерживать стенку трубы во время деформации и снижать нестабильность при переходе программы из одной плоскости гибки в другую. Это особенно важно для малых радиусов, тонких стенок и многогибочных деталей, где накопленная ошибка может быстро привести к браку.

Именно здесь многие покупатели неверно понимают возможности станка. Большее количество осей не означает автоматически более качественные детали. Важно, управляются ли эти оси сервоприводами, насколько хорошо они скоординированы и способен ли контроллер стабильно повторять движение в производственных условиях. Станок с меньшим числом, но хорошо интегрированных осей может превзойти более сложную платформу, если последняя имеет слабую поддержку оснастки или нестабильное управление параметрами.

Почему точность — это не только характеристика контроллера

Точность при гибке труб часто обсуждается как единое числовое значение. В действительности покупателей обычно одновременно интересуют несколько аспектов: точность угла гибки, повторяемость от детали к детали, точность позиционирования между гибами, угловое выравнивание и способность готовой детали соответствовать сборке или приспособлению.

Станок может иметь точное позиционирование осей и всё же производить нестабильные детали при значительных вариациях материала. Наружный диаметр трубы, толщина стенки, твёрдость, состояние поверхности, расположение сварного шва и пружинение от партии к партии — всё это влияет на результат. Поэтому опытные производители редко оценивают cnc tube bending machine только по разрешению системы управления. Они рассматривают всю систему формования: жёсткость станка, качество матриц, метод смазки, выбор дорна, реакцию бустера и программную компенсацию.

Для практического принятия решений полезно разделить точность на три уровня:

• Точность позиционирования станка: насколько точно каждая ось достигает заданного значения.
• Точность процесса: насколько хорошо станок, оснастка и параметры преобразуют заданное значение в фактический гиб.
• Функциональная точность детали: соответствует ли готовая труба последующей сборке, сварной конструкции или монтажному пространству.

Третий уровень обычно является единственным, который действительно важен для производства. Согнутая труба, которая выглядит приемлемо на станке, но не проходит контроль в приспособлении, всё равно является негодной деталью.

Возможности обработки сложных деталей: где начинает проявляться конструкция станка

Сложность при гибке труб определяется не только количеством гибов. Деталь с четырьмя гибами может быть сложнее детали с восемью, если она сочетает малый CLR, сложные переходы поворота, малое расстояние между касательными или строгие требования к расположению концевого формования. Станки, предназначенные для такого уровня работ, обычно требуют стабильного управления поворотом, надёжной коррекции длины подачи и хорошей поддержки мер против образования складок или сплющивания.

Это становится ещё более важным в таких отраслях, как производство автомобильных выхлопных систем, компонентов HVAC, фитнес-оборудования, медицинской мебели, судостроительных систем и сварных рам. В этих задачах операция гибки редко бывает изолированной. Впоследствии труба может свариваться, раздаваться, формоваться на концах, пробиваться или собираться с кронштейнами и фланцами. Небольшие отклонения при гибке могут создать значительно большие проблемы на последующих этапах.

Производители с более широким опытом в металлообработке обычно лучше понимают эту взаимозависимость. Wuxi Samgins International Trade Co., Ltd., основанная в 2012 году в городе Уси, провинция Цзянсу, работает с широким спектром металлообрабатывающего оборудования, включая трубогибы, станки с ЧПУ, сварочные системы, станки лазерной резки, оборудование для обработки листового металла и оборудование для линий производства H-балок. Это важно, поскольку решения по гибке труб часто связаны со следующим процессом, а не только с самим гибом. Поставщик, знакомый с производственным потоком, обычно может задать более точные вопросы об обращении с деталями, доступе для сварки, удалении заусенцев и общей совместимости линии.

Основные технические моменты, которые следует проверить перед сравнением предложений

Если покупатель собирает техническую информацию, а не переходит сразу к закупке, несколько моментов заслуживают внимания.

Следует также учитывать стандарты. Покупателям, экспортирующим готовое оборудование или сварные узлы, часто необходимо принимать во внимание не только безопасность станка, но и документацию, соответствие электротехническим требованиям и критерии приёмки, установленные заказчиком. Samgins указывает на производственные и проектные практики, соответствующие требованиям системы качества ISO9001 и стандартам EU CE для всего ассортимента оборудования. Это не отменяет необходимости подтверждать соответствие требованиям конкретного проекта, однако является полезной отправной точкой, когда качество документации и ожидания по международной поставке являются частью обсуждения.

Распространённая ошибка: выбор только по максимальной производительности

Многие технические запросы начинаются с диаметра трубы и толщины стенки, что разумно, но недостаточно. Максимальная производительность показывает, что станок может согнуть при определённых условиях, но не то, насколько эффективно он будет производить детали из вашего фактического ассортимента. Станок, подобранный только для самой крупной редко изготавливаемой детали, может требовать больше времени на настройку, быть сложнее в оптимизации или менее экономичным для регулярного производства.

Более качественная оценка учитывает реальную работу: распространённые марки материалов, размер партий, семейства деталей, частоту переналадки, повторное использование оснастки и требования к контролю. Если проект включает сборочные узлы, также может иметь смысл учитывать, как гибка интегрируется со сваркой. Например, в длинных сварных конструкциях точность позиционирования и скоординированное движение осей вновь проявляются в роботизированных сварочных системах. Хорошим примером является 9-осевой портальный сварочный робот, который использует специальный рельс, каретку с сервоприводом и автоматическое отслеживание дуги для работы с крупногабаритными заготовками. Его рабочая зона может достигать от 12000mm до 20000mm по длине, от 3000mm до 8000mm по ширине и до 1500mm по высоте. Хотя это иной процесс по сравнению с гибкой труб, применяется тот же принцип: количество осей имеет значение только тогда, когда управление движением, размер детали и коррекция процесса соответствуют задаче.

Как опытные покупатели обычно проверяют станок

Самый надёжный путь — не демонстрационная деталь общего назначения. Это испытание на основе фактической спецификации и геометрии трубы или, по крайней мере, близкого аналога. Это помогает выявить особенности пружинения, риски появления следов на поверхности, овальность и возможность достижения малых расстояний между касательными без нестабильности. Если деталь впоследствии будет свариваться или собираться, метод контроля также должен отражать эту реальность.

Стоит спросить, поддерживает ли станок хранение корректировок по материалам, насколько быстро можно менять оснастку, какие функции безопасности входят в стандартную комплектацию и как оператору представляется диагностика неисправностей. В отношении сопутствующего автоматизированного оборудования Samgins выделяет такие практические детали, как выключатели аварийной остановки, системы защитного заземления, сигнальные лампы аварийных состояний и поддержку согласования параметров. Эти функции не выглядят впечатляюще, но в производственном цехе они часто важнее громких заявлений.

Также разумно уточнить границы сервисной поддержки. Некоторые поставщики сильны в поставке станков, но слабее в применении технологических процессов. Другие понимают формование, последующие этапы сварки или резки, а также экспортную документацию, которая может потребоваться для монтажа за рубежом. Поскольку Samgins обслуживает клиентов в Юго-Восточной Азии, Европе, Северной и Южной Америке, а также Океании в различных категориях оборудования, её практическая ценность часто заключается в увязке выбора оборудования с более широким производственным процессом, а не в рассмотрении трубогиба как отдельной единицы.

Как выглядит правильное техническое решение

Выбор cnc tube bending machine редко сводится к поиску модели с наибольшим количеством функций на бумаге. Речь идёт о соответствии управления осями геометрии детали, соответствии ожиданий по точности реальному поведению материала и соответствии возможностей станка последующим процессам. Сложные детали обычно требуют тщательной ранней оценки, поскольку ошибки гибки имеют тенденцию многократно увеличиваться после начала резки, сварки, концевого формования или сборки.

Если вы всё ещё находитесь на этапе исследования, следующий полезный шаг прост: определите семейство деталей, приоритеты по допускам, диапазон материалов и последующие операции до сравнения компоновок станков. После этого обсуждения количества осей, комплекта оснастки, конфигурации безопасности и требований соответствия становятся гораздо более предметными. Обычно именно на этом этапе станок перестаёт быть каталоговой позицией и становится работоспособным производственным решением.
