Гибочный станок: полное руководство по типам, принципам работы и промышленному применению в 2026 году

Что такое гибочный станок и почему он важен

Гибочный станок — это промышленное оборудование, которое прикладывает контролируемое усилие для деформации металла под требуемым углом, радиусом или контуром без разделения материала. В зависимости от процесса станок может работать с листовым металлом, плитами, трубами, трубками или конструкционными профилями. В современном производстве гибочный станок — это не отдельная категория продукции, а семейство формовочных систем, включающее листогибочные прессы, гидравлические трубогибочные станки, профилегибочные станки и оборудование для вальцовки листов.

Его важность обусловлена контролем геометрии. Многие изготовленные изделия зависят от точности гибки для обеспечения качества сборки, подготовки к сварке, конструкционной прочности, герметичности и окончательного внешнего вида. Некачественный изгиб может увеличить время сборки, вызвать сварочные деформации, привести к расходу материала и снизить стабильность последующих процессов. Для покупателей оборудования для производства и обработки правильный гибочный станок напрямую влияет на производительность, повторяемость и себестоимость готовой детали.

Промышленные стандарты, связанные с гибкой, обычно относятся к допускам размеров, повторяемости, безопасности, соответствию электротехническим требованиям и стабильности процесса, а не к единому универсальному стандарту гибки. При практической закупке пользователи оценивают диапазон материалов, гибочную способность, систему управления, совместимость с оснасткой и соответствие требованиям предприятия и экспорта. Это особенно актуально, когда станки интегрируются в более крупные производственные линии для стальных конструкций, резервуаров, трубопроводов, шкафов, компонентов, работающих под давлением, или архитектурных металлоконструкций.

Для компаний, закупающих оборудование для нескольких процессов формовки и сварки, поставщики с широким ассортиментом могут снизить риск координации. Wuxi Samgins удовлетворяет эту потребность, предлагая листогибочные прессы, листогибочные вальцы, профилегибочные станки, машины для формовки днищ и гидравлические трубогибочные станки наряду с оборудованием для сварки, резки, сверления и производства балок, что помогает покупателям согласовать гибочную мощность с остальными этапами производственного процесса.

Как гибочный станок работает в промышленном производстве

Принцип работы гибочного станка прост по концепции, но требователен в исполнении. Станок прикладывает усилие, превышающее предел упругости материала, чтобы заготовка приобрела постоянную форму. При гибке листа пуансон вдавливает лист в отверстие матрицы. При гибке труб или трубок гибочный ролик, зажим, прижимная колодка и иногда оправка контролируют профиль, пока материал огибает радиус гибки. При вальцовке листа несколько валков постепенно изгибают лист до цилиндрической или конической формы.

Свойства материала являются ключевой переменной. Предел текучести, прочность на растяжение, толщина стенки, твердость, направление волокон и состояние поверхности влияют на усилие гибки и пружинение. Пружинение — это тенденция материала частично восстанавливать свою форму после снятия нагрузки. Производительный гибочный станок компенсирует это за счет правильной оснастки, программируемого перегиба, стабильного гидравлического или сервоприводного управления, а также точных задних упоров или систем позиционирования. Именно поэтому жесткость станка и качество управления так же важны, как и номинальное усилие.

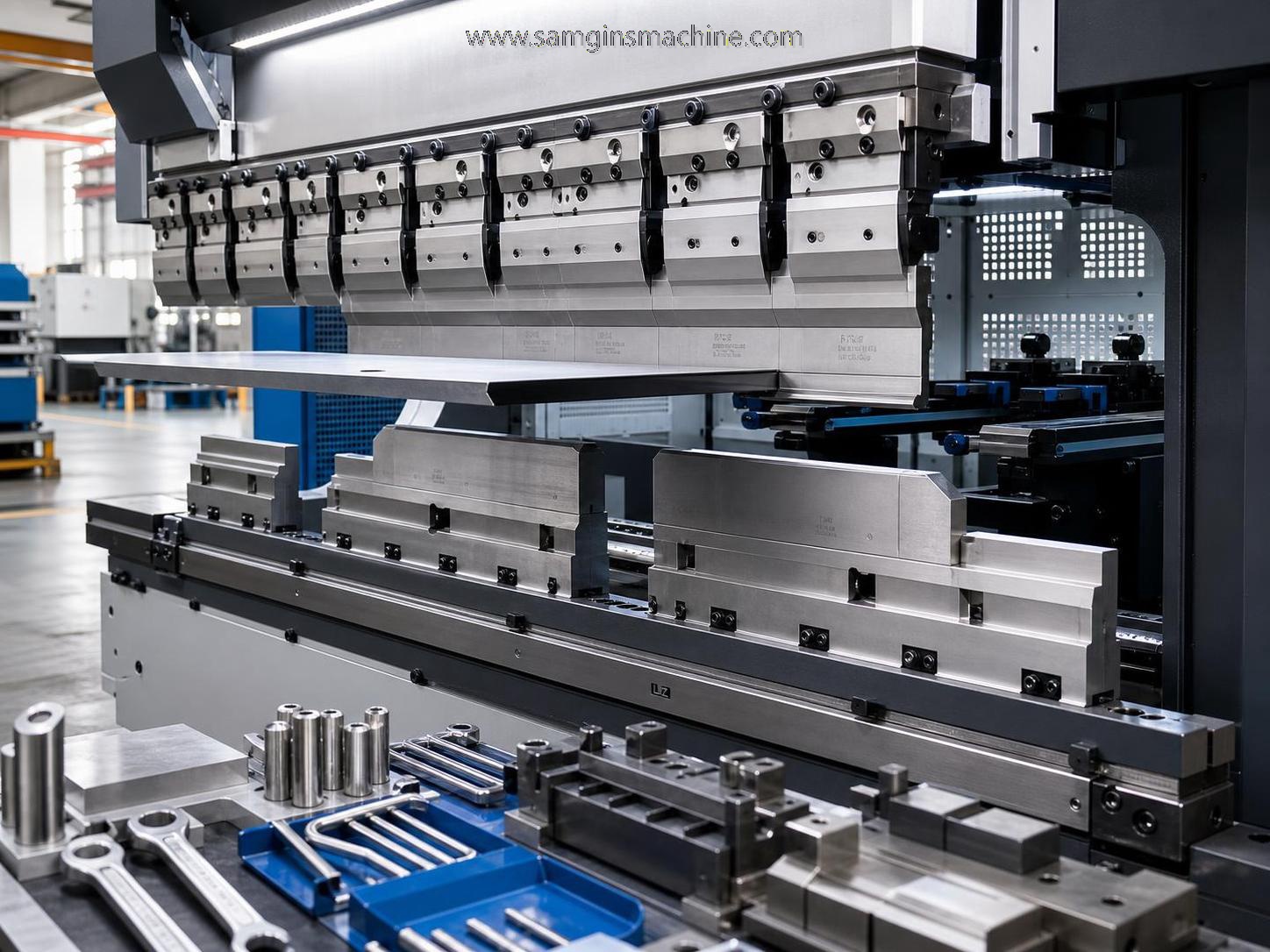

Конструкция оснастки определяет, сохранит ли сформированная деталь стабильность размеров и приемлемый внешний вид. Листогибочные прессы используют геометрию пуансона и матрицы, раскрытие матрицы, компенсацию прогиба и точность заднего упора. Системы гибки труб зависят от радиуса по осевой линии, усилия зажима, смазки, поддержки оправки, разглаживающих матриц и контроля вращения. Профилегибка требует правильного расположения валков и стабильности подачи, чтобы избежать скручивания или локального смятия. В каждом случае станок должен обеспечивать баланс усилия, направления и поддержки материала.

Архитектура станка также влияет на производственные результаты. Гидравлические системы остаются распространенными для тяжелых работ, поскольку обеспечивают надежное формовочное усилие для различных сечений. Системы CNC повышают повторяемость, контроль угла и последовательность многоэтапных операций. При эффективном использовании импортных гидравлических, сервоприводных и CNC-компонентов обычно достигаются более стабильное управление движением, меньший дрейф и более длительный срок службы. Это одна из причин, по которой многие промышленные покупатели отдают приоритет качеству компонентов, а не только основным характеристикам станка.

Основные типы гибочных станков и их оптимальное применение

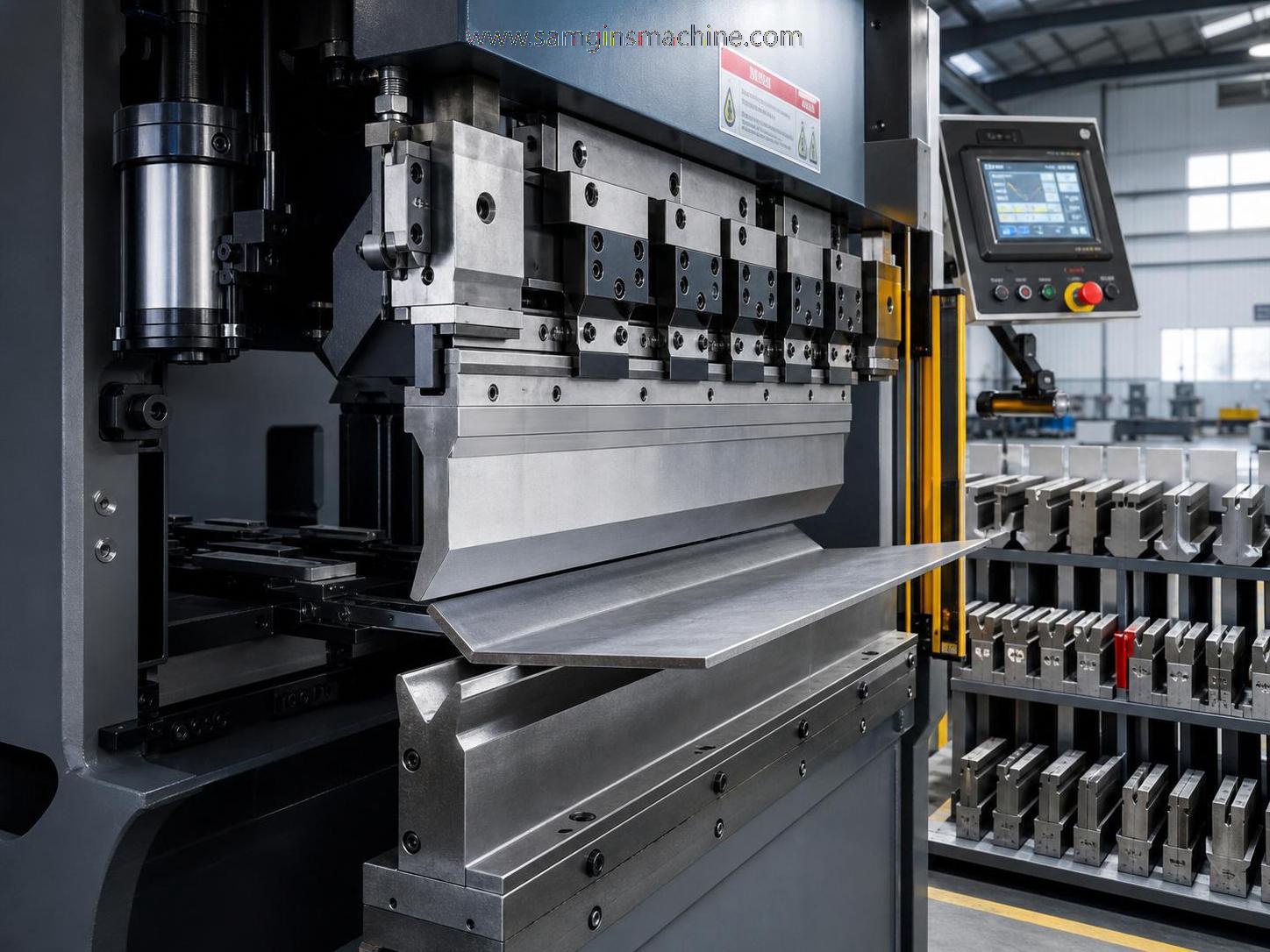

Листогибочные прессы относятся к наиболее широко используемым гибочным станкам для листового металла. Они подходят для V-образной гибки, свободной гибки, калибровочной гибки и формовочных операций, применяемых при производстве шкафов, корпусов, кронштейнов, рам, электротехнических коробов, деталей воздуховодов и кожухов оборудования. Листогибочные прессы CNC предпочтительны, когда предприятиям необходимы частая смена заказов, детали с несколькими углами и более высокая повторяемость. Основные критерии выбора включают усилие, длину гибки, конфигурацию осей, доступность оснастки и удобство программного обеспечения управления.

Гидравлические станки для гибки труб и трубок используются для трубопроводов жидкостей, поручней, автомобильных компонентов, конструкционных труб, деталей мебели, энергетических трубопроводов и технологических модулей. Гидравлические трубогибочные станки NC эффективно выполняют повторяющиеся стандартные операции, тогда как гидравлические трубогибочные станки CNC больше подходят для деталей с несколькими радиусами, несколькими слоями или сложной пространственной геометрией, требующих более высокой программируемости. Тонкостенные трубы, марки нержавеющей стали и меньшие радиусы обычно требуют более тщательного контроля процесса для ограничения образования складок, сплющивания и чрезмерного пружинения.

Листогибочные вальцы изгибают более широкий и толстый материал в обечайки, цилиндры, конусы и сегменты, используемые в резервуарах, конструкциях, связанных с давлением, силосах, воздуховодах и тяжелом производстве. Листогибочный вальцовочный станок часто выбирают вместе со сварочными роликовыми опорами, манипуляторами и оборудованием для продольной шовной сварки, поскольку вальцовка является лишь одним этапом изготовления сосудов или обечаек. Для профилегибочных станков акцент иной: они формируют уголки, швеллеры, полосы, трубы и профили, используемые в конструкционных рамах, кольцах, опорах и архитектурных элементах.

Специализированные формовочные системы дополнительно расширяют эту категорию. Машины для формовки днищ удовлетворяют требованиям к формовке головок для компонентов, связанных с сосудами, в то время как некоторые предприятия объединяют подготовку листа, вальцовку и сварку в согласованный производственный поток. Поскольку Wuxi Samgins поставляет как оборудование для гибки, так и вспомогательное оборудование для изготовления, такое как кромкофрезерные станки, торцефрезерные станки, сварочные позиционеры и системы резки, покупатели могут закупать технологическую цепочку, а не отдельный станок, когда этого требует применение.

Кто использует гибочные станки и в каких областях

Основными пользователями гибочных станков являются мастерские по обработке листового металла, изготовители стальных конструкций, производители оборудования, связанного с давлением, подрядчики по трубопроводам, OEM-производители, заводы сельскохозяйственной техники, производители транспортного оборудования и инженерные компании общего профиля. Каждая группа ценит разные результаты. Предприятия по обработке листового металла заботятся о стабильности углов, скорости наладки и гибкости оснастки. Производители тяжелых конструкций больше ориентируются на диапазон толщин, жесткость станка и координацию со сварочными и подъемными операциями.

В практических применениях гибочный станок используется для производства таких различных изделий, как электротехнические корпуса, опорные кронштейны, кузова грузовиков, поручни, трубчатые рамы, трубные узлы, обечайки сосудов, резервуары для хранения, балки, швеллеры и изогнутые конструкционные элементы. В строительных и инфраструктурных проектах гнутые компоненты применяются для систем опор и архитектурных металлоконструкций. Энергетическая и технологическая отрасли зависят от точной формовки труб и обечаек для поддержания качества сборки во время сварки, испытаний и монтажа.

Глобальные проекты часто требуют от поставщика станков понимания ожиданий целевого рынка, требований к документации и совместимости процессов. Покупателям, экспортирующим готовые сборочные узлы, может потребоваться стабильный контроль размеров для соответствия проектным чертежам, инспекциям заказчика или производственным практикам, связанным с нормами. Wuxi Samgins подчеркивает более чем 10-летний опыт экспорта и знакомство с распространенными промышленными нормами, такими как ASME и API, что может быть ценным, когда конфигурация станка должна соответствовать международно управляемым производственным средам.

Рекомендации компании от клиентов из различных регионов, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co. LLC, BatysMunaiGazZhabdyktary LLP, PT. Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA, свидетельствуют о широте промышленных сценариев, в которых применяется оборудование для формовки, сварки и резки. Эти наименования следует рассматривать как коммерческие рекомендации, а не как идентичные случаи использования, однако они демонстрируют актуальность на разных рынках.

Как выбрать подходящий гибочный станок

Выбор следует начинать с заготовки, а не с каталога станков. Покупателям необходимо определить тип материала, толщину или толщину стенки, форму сечения, радиус гибки, допуск угла, объем производства и максимальный размер детали. Для листовых применений это означает оценку длины гибки, требуемого усилия, диапазона раскрытия матриц и количества наладок за смену. Для работы с трубами и трубками ключевыми параметрами являются наружный диаметр, толщина стенки, радиус по осевой линии, марка материала и необходимость гибки в одной или нескольких плоскостях.

Второй этап заключается в соответствии сложности процесса уровню управления. Базового станка NC может быть достаточно для повторяющихся стандартных гибов с ограниченным изменением геометрии. Гибочный станок CNC обычно оправдан, когда предприятие выпускает широкий ассортимент продукции, нуждается в более высокой повторяемости или должно снизить зависимость от субъективных решений оператора. Покупателям также следует оценить время смены оснастки, хранение программ, режим обучения, функции компенсации и возможность поддержки будущего расширения ассортимента продукции системой управления.

Третий этап — оценка качества изготовления и ремонтопригодности станка. Жесткость рамы, стабильность гидравлики, реакция сервопривода, электрическая безопасность и доступ к быстроизнашивающимся деталям влияют на долгосрочную работоспособность больше, чем заявления в рекламных материалах. Также стоит проверить, использует ли поставщик признанные импортные компоненты в критически важных гидравлических, сервоприводных и CNC-узлах, поскольку циклы замены и стабильность движения влияют на фактические эксплуатационные расходы. Соответствие системам ISO9001 и директивам CE, относящимся к оборудованию, является практическим критерием предварительного отбора для многих международных покупателей.

Наконец, покупатели должны подтвердить потребности в интеграции. В серьезном производстве гибочный станок редко работает отдельно. Для обработки листа могут потребоваться удаление заусенцев, резка, лазерная резка или торцевое фрезерование на предшествующих этапах. Работа с трубами и сосудами может зависеть от сварочных роликовых опор, манипуляторов, станков для шовной сварки или систем выравнивания листа, расположенных рядом. Wuxi Samgins хорошо подходит для такого планирования, поскольку ассортимент ее станков охватывает несколько взаимосвязанных процессов, обеспечивая более целостную планировку и стратегию закупок.

Контроль качества производства, монтаж и техническое обслуживание

Высокоценный гибочный станок следует оценивать по качеству производственного процесса так же тщательно, как и по данным итоговых испытаний. Критические контрольные точки включают точность изготовления рамы, управление напряжениями после сварки, точность обработки монтажных поверхностей, чистоту гидравлической системы, организацию электрического шкафа и калибровку осей движения. Нестабильная сборка в любой из этих областей может привести к отклонению углов, нестабильной повторяемости, утечкам, вибрации или преждевременному износу. Покупателям следует уточнить, как контролируются эти контрольные точки до отгрузки.

Качество монтажа влияет на производительность с первого дня. Важны фундамент, выравнивание, соответствие электрических параметров, проверка гидравлики, выравнивание оснастки и пробная гибка. Для трубных и профильных систем особенно важна правильная настройка усилия зажима, выравнивания штампов, смазки и вспомогательной оснастки. Некачественный монтаж может имитировать неисправности станка, даже если основное оборудование исправно. Именно поэтому практическая послепродажная поддержка и техническое руководство не являются необязательными дополнениями в B2B-проектах; они являются частью контроля рисков пусконаладки.

Техническое обслуживание должно соответствовать режиму нагрузки предприятия. Ежедневные проверки обычно охватывают точки смазки, состояние гидравлического масла, износ шлангов, ослабление крепежа, повреждение оснастки и чистоту датчиков. Плановое обслуживание может включать замену фильтров, проверку калибровки, осмотр уплотнений и проверку электрических соединений. Станок, используемый для абразивных материалов, толстостенных сечений или многосменной работы, требует более короткого интервала проверки, чем станок мастерской с небольшой нагрузкой.

Wuxi Samgins делает акцент на долгосрочных гарантиях и поддержке в области проектирования, производства, продаж, послепродажного обслуживания и технического сервиса. Для покупателей практический вопрос состоит в том, может ли поставщик эффективно реагировать на распространенные проблемы, такие как отклонения качества, задержка поставки, неполная документация или координация поставки запасных частей. Гибочный станок является долгосрочным активом, поэтому глубина сервиса в течение срока его эксплуатации имеет реальную финансовую ценность.

Совокупная стоимость владения и окупаемость инвестиций

Цена покупки гибочного станка является лишь видимой частью его стоимости. Совокупная стоимость владения включает оснастку, монтаж, обучение операторов, отходы материала, производственную площадь, энергопотребление, техническое обслуживание, запасные части, простои и технологический брак. На многих предприятиях низкая повторяемость со временем обходится дороже, чем более высокая первоначальная цена станка. Переделка, забракованные детали и задержки на этапе сварки или сборки могут незаметно ухудшить экономику недорогой покупки.

Окупаемость инвестиций повышается, когда станок сокращает время наладки, стабилизирует выпуск и поддерживает более широкий ассортимент деталей. Например, гидравлический трубогибочный станок CNC может стоить дороже более простого варианта NC, но его применение может быть оправдано, если предприятие производит множество геометрий, экспортирует сборочные узлы с более высокой стоимостью или нуждается в снижении зависимости от ручной корректировки. Аналогично, более совершенная система управления листогибочным прессом может настолько повысить точность первой детали, что за год позволит существенно сэкономить трудозатраты и материал.

Покупателям следует реалистично оценивать использование производственной мощности. Слишком большой гибочный станок связывает капитал и производственную площадь, а недостаточно производительный создает узкие места и ухудшает качество. Команды по закупкам должны сравнивать ожидаемый годовой объем деталей, частоту переналадки, стоимость дефектов, трудозатраты на обслуживание и доступность местной или удаленной технической поддержки. Структурированное сравнение часто показывает, что наиболее долговечный и ремонтопригодный станок является более экономичным вариантом в течение своего жизненного цикла.

Для производственных предприятий, расширяющих деятельность за пределы одного процесса, комплексная закупка также может улучшить экономику владения. Когда один поставщик предоставляет гибочный станок вместе с оборудованием для резки, вальцовки, сварки, сверления или подготовки, координация, пусконаладка и документация могут стать проще. Это особенно актуально для покупателей, рассматривающих листогибочные прессы вместе с гильотинными ножницами, листогибочными вальцами, кромкофрезерными станками или оборудованием для автоматизации сварки из одного источника.

Будущие тенденции в технологии гибочных станков в 2026 году

В 2026 году направление развития рынка гибочных станков определяется тремя факторами: более строгими требованиями к допускам, эффективностью труда и расширением разнообразия материалов. Предприятия все чаще хотят более быструю наладку, более простое программирование и лучшую повторяемость при меньших производственных партиях. Это стимулирует внедрение более функциональных систем CNC, усовершенствованных человеко-машинных интерфейсов, более качественной поддержки моделирования и архитектур станков, которые упрощают стандартизацию навыков операторов, а не затрудняют их замену.

Еще одной тенденцией является интеграция процессов. Покупатели больше не оценивают гибку изолированно. Они хотят станок, который соответствует цифровому производственному планированию, работает совместно с системами резки и сварки и поддерживает отслеживаемые рабочие процессы контроля качества. В тяжелом производстве все более важной становится взаимосвязь между подготовкой листа, вальцовкой, сваркой и погрузочно-разгрузочным оборудованием. На предприятиях по обработке листового металла листогибочные прессы все чаще рассматриваются как часть ячейки, включающей резку, удаление заусенцев и сортировку деталей.

Контроль процесса с учетом специфики материала также становится все более ценным. По мере того как производители обрабатывают больше нержавеющей стали, высокопрочных сплавов и труб или профилей для конкретных применений, контроль пружинения и повторяемость остаются ключевыми техническими вопросами. Такие темы, как точность гибки, совместимость материалов и выбор тонкостенных или толстостенных труб, продолжают иметь значение, поскольку они определяют, способен ли станок обеспечивать надежную геометрию в реальных производственных условиях, а не только в номинальных условиях испытаний.

Для многих покупателей наиболее перспективным выбором станет поставщик, сочетающий широкий ассортимент станков, возможности индивидуальной настройки и надежную поддержку. Wuxi Samgins предлагает изготовленные по индивидуальному заказу сварочные роботы, станки для сварки продольных швов, тяжелые роликовые опоры и широкий ассортимент оборудования, способный дополнить проекты, связанные с гибкой. Для предприятий, производящих резервуары, трубопроводы, стальные конструкции и изделия из листового металла, такие более широкие возможности могут сделать планирование оборудования более практичным, чем закупка каждого процесса у несвязанного поставщика.
