1.Введение в гидравлический трубогибочный станок с ЧПУ:

Трубогибочные станки обычно подразделяются на модели с ЧПУ, гидравлические модели и другие варианты. Они широко применяются для прокладки трубопроводов и строительства в различных отраслях, включая электроэнергетику, железнодорожное строительство, производство котлов, мостостроение, судостроение, мебельное производство и отделочные работы. Ключевые преимущества включают многофункциональность, рациональную конструкцию и простоту эксплуатации. Этот станок не только выполняет гибку труб, но и использует гидроцилиндр в качестве гидравлического домкрата, обеспечивая дополнительную универсальность. По сравнению с гибочным оборудованием с ЧПУ он отличается более низкой стоимостью и большим удобством в использовании, занимая лидирующие позиции на внутреннем рынке трубогибочных станков.

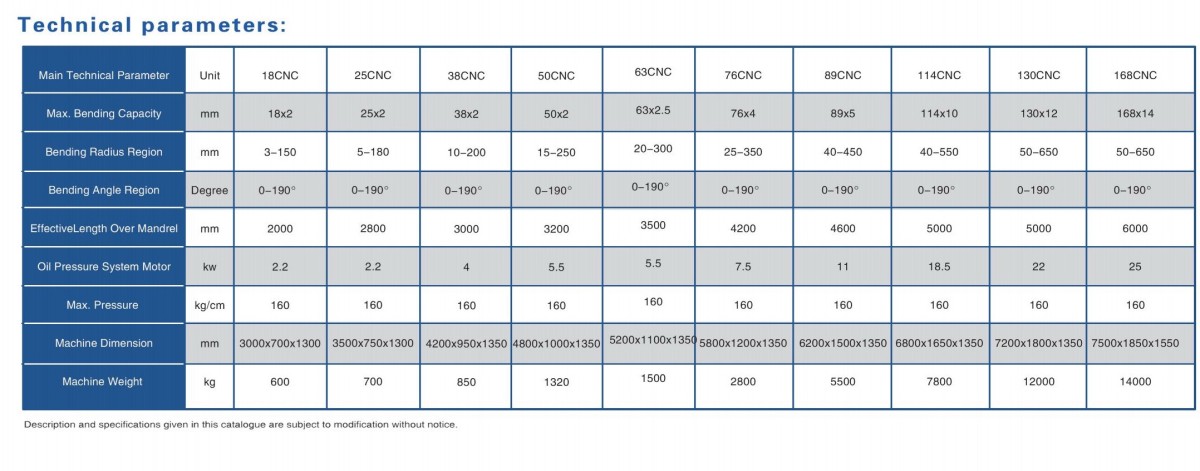

2.Технические параметры гидравлического трубогибочного станка с ЧПУ

3.Характеристики гидравлического трубогибочного станка с ЧПУ

Гидравлическая система и сервопривод: гибочный рычаг (ось C), зажимная матрица и прижимная матрица приводятся в действие гидравликой. Каретка (ось Y) приводится в действие серводвигателем, а цанговый зажим (ось B) оснащен поворотным сервоприводом и гидравлическим зажимом.

Управление и эксплуатация: станок полностью автоматический и оснащен системой управления PLC, двумя сервоприводами для вращательных движений и подачи. На сенсорной панели отображается информация на английском языке, поддерживаются предварительно заданные программы гибки, а также ручной, полуавтоматический и полностью автоматический режимы. Переносная ножная педаль с функциями запуска и аварийной остановки обеспечивает безопасную эксплуатацию и одновременную работу по нескольким осям. Программы могут резервироваться через USB, диск или интернет. Данные гибки и информация об оснастке хранятся в виде стандартных текстовых файлов на жестком диске PLC с практически неограниченной емкостью хранения. Система также позволяет редактировать и печатать файлы изделий и инструментов. Дополнительный адаптер для шлема обеспечивает интеграцию PLC в станок. Для упрощения диагностики неисправностей каждого комплекта оснастки доступен доступ к архивным данным гибки.

Безопасность и диагностика: в комплект входит блок предварительного отвода оправки, а также стационарная стойка для аварийной остановки и дистанционного управления. Ножная педаль обеспечивает безопасный запуск. Коды безопасности защищают настройки данных и выбранные функции управления. Все компоненты гидравлической системы, системы управления, привода и отображения поставляются известными брендами, обеспечивая высокую точность, высокую эффективность и пригодность для массового производства.

Охлаждение и смазка: станок оснащен системой вентиляторного охлаждения для теплового контроля, промежуточными диагностическими функциями и централизованной автоматической системой смазки для сокращения объема технического обслуживания.

Эксплуатация и производительность: станок отличается удобством эксплуатации, стабильной производительностью и высоким коэффициентом безопасности, что делает его идеальным выбором для обработки труб.
