1. Введение в профилегибочный станок:

1.1 Применение оборудования: Профилегибочный станок представляет собой передовое решение для формовки профилей XXI века. Он широко используется для производства различных круглых фланцев в автомобильной промышленности, лифтостроении, нефтехимической отрасли, производстве стальных конструкций и общем машиностроении.

1.2 Основные особенности: Станок выполняет предварительную гибку, прокатку и округление за один проход подачи. Он имеет передовую многофункциональную конструкцию и может устанавливаться вертикально или горизонтально в соответствии с предпочтениями пользователя.

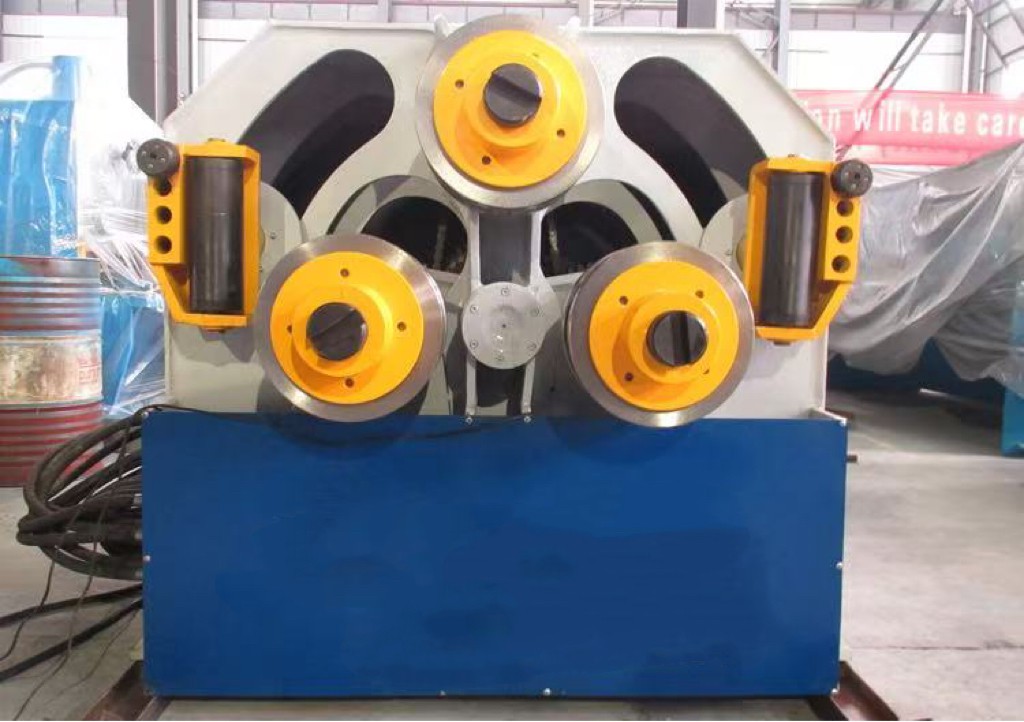

1.3 Принцип работы: Профилегибочный станок имеет конструкцию с линейной регулировкой. Два боковых ролика служат основными приводными роликами, при этом все три рабочих ролика могут быть приводными. Верхний ролик остается неподвижным, а нижний ролик зажимает заготовку снизу для предотвращения деформации поперечного сечения. Два боковых ролика линейно перемещаются вверх и вниз относительно верхнего ролика под гидравлическим управлением, а цифровой индикатор перемещения обеспечивает точное управление процессом формовки. Ролики холостого хода с ЧПУ и устройства коррекции деформаций с обеих сторон обеспечивают качество гибки несимметричных профилей и позволяют формовать заготовки двойной кривизны.

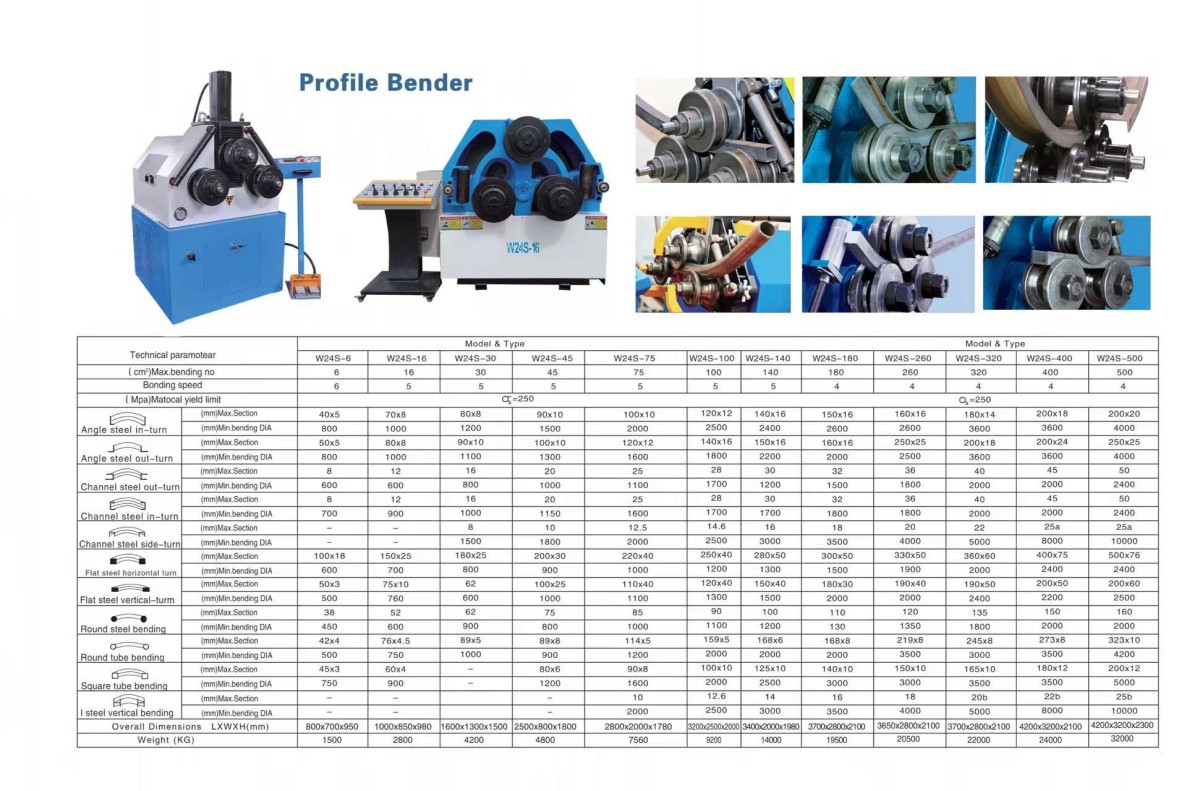

2. Технические параметры профилегибочного станка

3. Характеристики профилегибочного станка

3.1 Ролики изготовлены из высококачественной стали и подвергнуты закалке для длительного срока службы.

3.2 Приводные валы закалены, шлифованы и установлены на двух конических роликовых подшипниках.

3.3 Станок может быть настроен для горизонтальной или вертикальной работы.

3.4 Оснащен гидравлическими боковыми угловыми направляющими роликами и гидравлическими формовочными роликами двойного прижима.

3.5 Два регулируемых боковых направляющих ролика приводятся в действие тремя независимыми гидравлическими двигателями. Нижние ролики перемещаются по вертикали с гидравлическим приводом.

3.6 Выполняет полную предварительную гибку, прокатку и калибровку за один цикл.

3.7 Все три ролика имеют привод. Принцип работы: два нижних ролика служат основными приводными роликами с тройной зубчатой передачей. Перемещение отображается на жидкокристаллическом дисплее с точностью ±0.1mm.
