1. مقدمة عن آلة ثني المقاطع:

1.1 تطبيقات المنتج: تُعد آلة ثني المقاطع حلاً متقدماً لتشكيل المقاطع في القرن الحادي والعشرين. وتُستخدم على نطاق واسع في إنتاج مختلف الفلنجات الدائرية في صناعات تشمل السيارات والمصاعد والبتروكيماويات والهياكل الفولاذية وتصنيع الآلات العامة.

1.2 الميزات الرئيسية: تنجز هذه الآلة الثني المسبق واللف والاستدارة في تمريرة تغذية واحدة. وتتميز بهيكل متقدم متعدد الوظائف، ويمكن وضعها عمودياً أو أفقياً وفقاً لتفضيلات المستخدم.

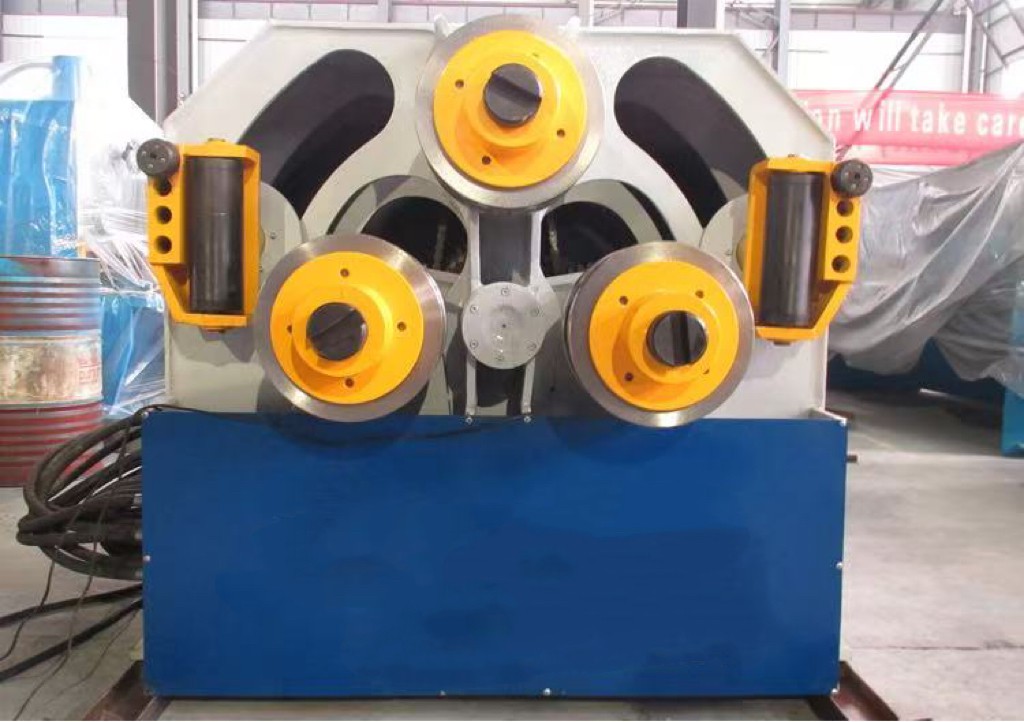

1.3 مبدأ التشغيل: تتميز آلة ثني المقاطع بتصميم قابل للضبط بخط مستقيم. تعمل البكرتان الجانبيتان كبكرتي دفع رئيسيتين، بينما تكون بكرات العمل الثلاث جميعها قادرة على الدفع. تظل البكرة العلوية ثابتة، بينما تقوم البكرة السفلية بتثبيت قطعة العمل من الأسفل لمنع تشوه المقطع العرضي. تتحرك البكرتان الجانبيتان خطياً إلى أعلى وأسفل بالنسبة إلى البكرة العلوية تحت التحكم الهيدروليكي، مع عرض رقمي للإزاحة لإدارة دقيقة لعملية التشكيل. وتضمن البكرات الحرة CNC وأجهزة تصحيح التشوه على الجانبين جودة الثني للمقاطع غير المتماثلة، وتمكّن من تشكيل قطع العمل ذات الانحناء المزدوج.

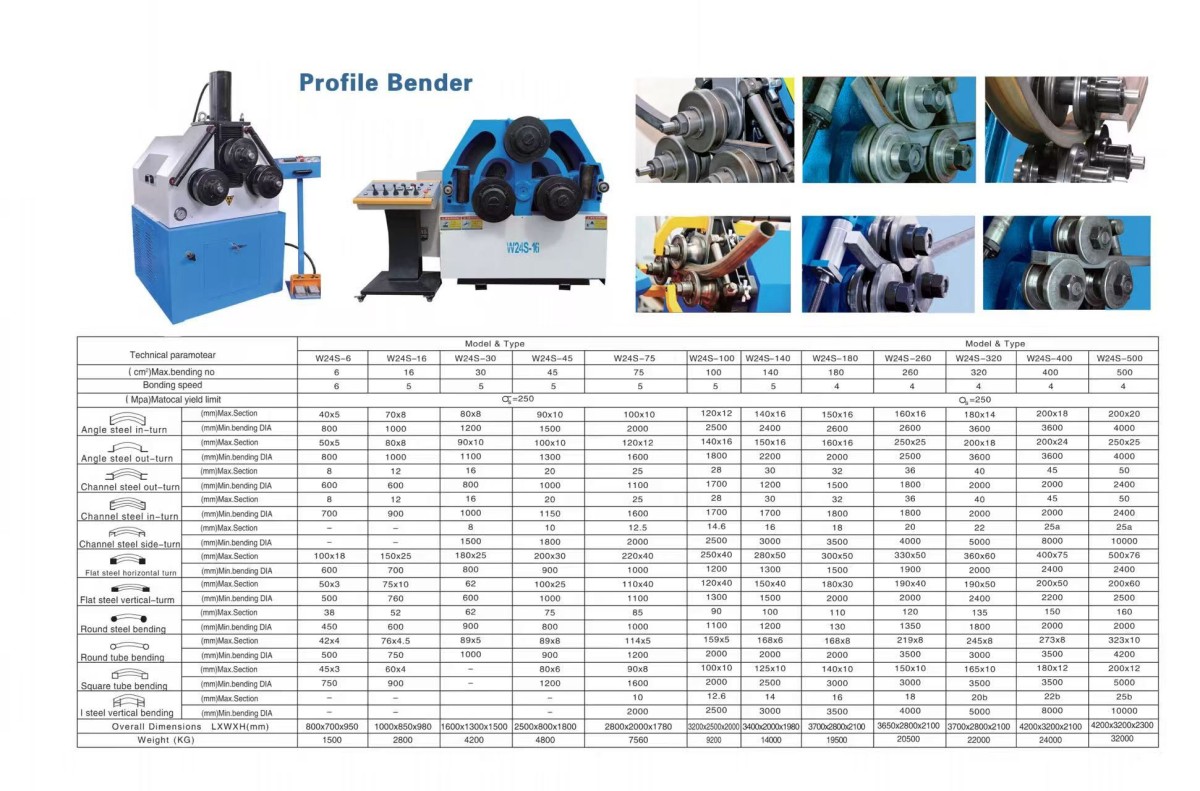

2. المعلمات الفنية لآلة ثني المقاطع

3. خصائص آلة ثني المقاطع

3.1 تُصنع البكرات من فولاذ عالي الجودة وتُصلّب لإطالة عمر الخدمة.

3.2 تُصلّب أعمدة الإدارة وتُجلخ، وتُدعَم بمحامل بكرية مخروطية مزدوجة.

3.3 يمكن تهيئة الآلة للتشغيل الأفقي أو العمودي.

3.4 مجهزة ببكرات توجيه زاوية جانبية هيدروليكية وبكرات تشكيل هيدروليكية مزدوجة الضغط.

3.5 تُدار بكرات التوجيه الجانبية المزدوجة القابلة للضبط بواسطة ثلاثة محركات هيدروليكية مستقلة. وتُشغّل البكرات السفلية هيدروليكياً للحركة العمودية.

3.6 تنجز الثني المسبق والدرفلة والمعايرة بالكامل في دورة واحدة.

3.7 البكرات الثلاث جميعها مزودة بالطاقة. مبدأ التشغيل: تعمل البكرتان السفليتان كبكرتي دفع رئيسيتين مع نظام دفع ثلاثي التروس. تُعرض الإزاحة عبر شاشة عرض بلورية سائلة بدقة ±0.1mm.
