1. مقدمة عن آلة ثني الأنابيب الهيدروليكية NC:
تُصنَّف آلات الثني عمومًا إلى أنواع CNC وأنواع هيدروليكية وأنواع أخرى. وتُستخدم على نطاق واسع في مدّ خطوط الأنابيب وأعمال الإنشاء في مختلف الصناعات، بما في ذلك هندسة الطاقة، وبناء السكك الحديدية، وتصنيع الغلايات، وبناء الجسور، وبناء السفن، وإنتاج الأثاث، والديكور. وتشمل مزاياها الرئيسية تعدد الوظائف، والتصميم الهيكلي المعقول، وسهولة التشغيل. لا تقوم هذه الآلة بثني الأنابيب فحسب، بل تستخدم أيضًا أسطوانتها الزيتية كرافعة هيدروليكية لمزيد من التنوع. وبالمقارنة مع معدات الثني CNC، تتميز بتكلفة أقل وسهولة أكبر في الاستخدام، مما يمنحها مكانة مهيمنة في سوق آلات الثني المحلية.

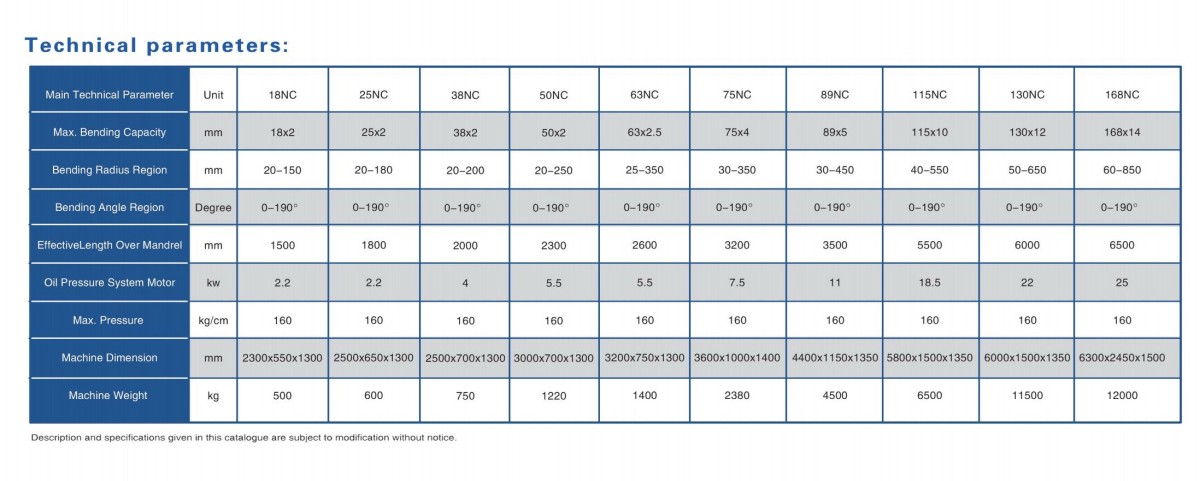

2. المعلمات التقنية لآلة ثني الأنابيب الهيدروليكية NC
3. خصائص آلة ثني الأنابيب الهيدروليكية NC
3.1 نظام تحكم PLC لسهولة البرمجة والتشغيل.
3.2 يضمن السحب البطيء للماندريل شكلًا ومظهرًا جيدين لزاوية الثني.
3.3 يتم التحكم في الدوران بواسطة محرك سيرفو لتحقيق دقة أعلى.
3.4 تخزن الذاكرة ما يصل إلى 100 سجل، يحتوي كل منها على 20 زاوية دوران وثني أوتوماتيكية مضبوطة مسبقًا.
3.5 منصة تحكم متحركة بشاشة لمس لمزيد من الراحة. تساعد التشخيصات الذاتية على الشاشة في تحديد المشكلات وحلها فورًا.
3.6 يتم توريد سبعة مكونات رئيسية من علامات تجارية مستوردة.
3.8 تضمن الطاقة الهيدروليكية معالجة أكثر سلاسة.
3.9 تُصنع القوالب من فولاذ عالي الجودة بصلابة لا تقل عن HRC50، مما يوفر متانة عالية وعمر خدمة طويل. تشمل القوالب القياسية قالب الثني، وقالب التثبيت، وقالب مقاومة التجعد، وقالب التوجيه؛ ويتوفر قالب المسح والماندريل الكروي كخيارات إضافية.
الأسئلة الشائعة حول المنتجات
يمكن للآلة إنتاج مجموعة واسعة من الأنابيب، بما في ذلك:
الأنابيب الدائرية – لإمدادات المياه وخطوط أنابيب الغاز والتطبيقات الإنشائية
الأنابيب المربعة والمستطيلة – للبناء والأثاث وهياكل الآلات
الأنابيب غير الملحومة – لتطبيقات النفط والغاز عالية الضغط (تُصنّع بثقب الكتل المعدنية، وليس باللحام)
المقاطع الخاصة – أشكال مخصصة وفقاً لمتطلبات العملاء
تنتج معظم مصانع الأنابيب المعدنية القياسية أنابيب ERW (الملحومة بالمقاومة الكهربائية) من شرائط الفولاذ.
تعالج الآلة مواد متنوعة، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والسبائك. نطاقات السُمك النموذجية:
الطرازات الخفيفة: 0.5 – 3.0 مم
الطرازات متوسطة الخدمة: 2.0 – 12.0 مم
الطرازات الثقيلة: حتى 22 مم
تعتمد السعة المحددة على الطراز ومقاومة خضوع المادة.
تختلف سرعات الإنتاج حسب نوع الآلة وحجم الأنبوب:
الأنابيب صغيرة القطر ورقيقة الجدار – حتى 120 م/دقيقة
الأنابيب متوسطة القطر – عادةً 30 – 60 م/دقيقة
الأنابيب كبيرة القطر وسميكة الجدار – أبطأ، حوالي 5 – 20 م/دقيقة
تعتمد السرعة أيضًا على نوع المادة وتقنية اللحام والأبعاد النهائية للأنبوب.
تتضمن مطحنة أنابيب ERW النموذجية ما يلي:
آلة فك اللفائف – تثبت لفائف الفولاذ وتغذيها
المقص واللحام – يصلان أطراف الشريط لضمان التشغيل المستمر
المراكم – يخزن الشريط للحفاظ على الإنتاج أثناء تغيير اللفائف
قسم التشكيل – حوامل درافيل متدرجة تشكل الشريط المسطح إلى شكل أنبوبي
قسم اللحام – لحام ERW عالي التردد لإغلاق خط اللحام
قسم المعايرة – يضبط الأنبوب وفق الأبعاد النهائية
آلة القطع – تقطع الأنبوب المستمر إلى الأطوال المطلوبة
نظام التحكم – PLC/CNC للأتمتة وإدارة المعلمات
