1. مقدمة عن آلة ثني الأنابيب الهيدروليكية CNC:
تُصنَّف آلات الثني عمومًا إلى أنواع CNC وأنواع هيدروليكية وأنواع أخرى. وتُستخدم على نطاق واسع في مدّ خطوط الأنابيب والإنشاءات في مختلف الصناعات، بما في ذلك هندسة الطاقة، وبناء السكك الحديدية، وتصنيع الغلايات، وبناء الجسور، وبناء السفن، وإنتاج الأثاث، والديكور. وتشمل المزايا الرئيسية تعدد الوظائف، والتصميم الهيكلي المعقول، وسهولة التشغيل. لا تقوم هذه الآلة بثني الأنابيب فحسب، بل تستخدم أيضًا أسطوانتها الزيتية كرافعة هيدروليكية لمزيد من التنوع. وبالمقارنة مع معدات الثني CNC، فإنها تتميز بتكلفة أقل وسهولة أكبر في الاستخدام، مما يمنحها مكانة رائدة في سوق آلات الثني المحلية.

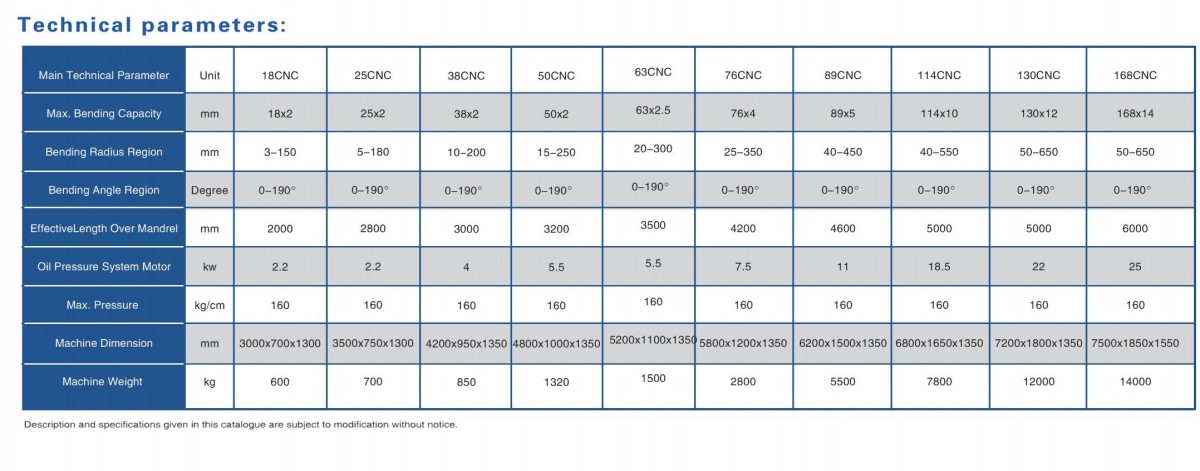

2. المعلمات التقنية لآلة ثني الأنابيب الهيدروليكية CNC
3. خصائص آلة ثني الأنابيب الهيدروليكية CNC
نظام التشغيل الهيدروليكي & المؤازر: يعمل ذراع الثني (المحور C)، وقالب التثبيت، وقالب الضغط جميعها هيدروليكيًا. بينما يتم تشغيل العربة (المحور Y) بواسطة محرك مؤازر، ويتميز الظرف (المحور B) بدوران يعمل بالمؤازر وتثبيت هيدروليكي.
التحكم والتشغيل: الآلة أوتوماتيكية بالكامل بنظام تحكم PLC، وتتميز بمحركَي مؤازر للحركات الدورانية وحركات التغذية. تعرض لوحة الشاشة اللمسية البيانات باللغة الإنجليزية، وتدعم برامج الثني المضبوطة مسبقًا، وتوفر أوضاع التشغيل اليدوي وشبه الأوتوماتيكي والأوتوماتيكي الكامل. تضمن دواسة قدم محمولة مزودة بوظائف البدء والإيقاف الطارئ التشغيل الآمن، مع إمكانية العمل المتزامن متعدد المحاور. يمكن نسخ البرامج احتياطيًا عبر USB أو القرص أو الإنترنت. يتم تخزين بيانات الثني ومعلومات الأدوات كملفات نصية قياسية على القرص الصلب لوحدة PLC، بسعة تخزين غير محدودة عمليًا. كما يتيح النظام تحرير وطباعة ملفات المنتجات والأدوات. يتيح محول الخوذة الاختياري دمج PLC في الآلة. يمكن الوصول إلى بيانات سجل الثني لتسهيل تشخيص الأعطال لكل مجموعة أدوات.
السلامة والتشخيص: تتضمن الآلة وحدة سحب متوقعة للمغزل الداخلي، إلى جانب قاعدة ثابتة للإيقاف الطارئ والتحكم عن بُعد. توفر دواسة القدم إمكانية البدء الآمن. تحمي رموز الأمان إعدادات البيانات وخصائص التشغيل المحددة. يتم استيراد جميع مكونات النظام الهيدروليكي والتحكم والقيادة والعرض من علامات تجارية مشهورة، مما يضمن دقة عالية وكفاءة عالية وملاءمة للإنتاج الكمي.
التبريد والتشحيم: الآلة مجهزة بنظام تبريد بالمروحة للإدارة الحرارية، ووظائف تشخيص وسيطة، ونظام تشحيم أوتوماتيكي مركزي لتقليل الصيانة.
التشغيل والأداء: توفر الآلة تشغيلًا مريحًا وأداءً مستقرًا وعامل أمان مرتفعًا، مما يجعلها خيارًا مثاليًا لمعالجة الأنابيب.
الأسئلة الشائعة حول المنتجات
يمكن للآلة إنتاج مجموعة واسعة من الأنابيب، بما في ذلك:
الأنابيب الدائرية – لإمدادات المياه وخطوط أنابيب الغاز والتطبيقات الإنشائية
الأنابيب المربعة والمستطيلة – للبناء والأثاث وهياكل الآلات
الأنابيب غير الملحومة – لتطبيقات النفط والغاز عالية الضغط (تُصنّع بثقب الكتل المعدنية، وليس باللحام)
المقاطع الخاصة – أشكال مخصصة وفقاً لمتطلبات العملاء
تنتج معظم مصانع الأنابيب المعدنية القياسية أنابيب ERW (الملحومة بالمقاومة الكهربائية) من شرائط الفولاذ.
تعالج الآلة مواد متنوعة، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والسبائك. نطاقات السُمك النموذجية:
الطرازات الخفيفة: 0.5 – 3.0 مم
الطرازات متوسطة الخدمة: 2.0 – 12.0 مم
الطرازات الثقيلة: حتى 22 مم
تعتمد السعة المحددة على الطراز ومقاومة خضوع المادة.
تختلف سرعات الإنتاج حسب نوع الآلة وحجم الأنبوب:
الأنابيب صغيرة القطر ورقيقة الجدار – حتى 120 م/دقيقة
الأنابيب متوسطة القطر – عادةً 30 – 60 م/دقيقة
الأنابيب كبيرة القطر وسميكة الجدار – أبطأ، حوالي 5 – 20 م/دقيقة
تعتمد السرعة أيضًا على نوع المادة وتقنية اللحام والأبعاد النهائية للأنبوب.
تتضمن مطحنة أنابيب ERW النموذجية ما يلي:
آلة فك اللفائف – تثبت لفائف الفولاذ وتغذيها
المقص واللحام – يصلان أطراف الشريط لضمان التشغيل المستمر
المراكم – يخزن الشريط للحفاظ على الإنتاج أثناء تغيير اللفائف
قسم التشكيل – حوامل درافيل متدرجة تشكل الشريط المسطح إلى شكل أنبوبي
قسم اللحام – لحام ERW عالي التردد لإغلاق خط اللحام
قسم المعايرة – يضبط الأنبوب وفق الأبعاد النهائية
آلة القطع – تقطع الأنبوب المستمر إلى الأطوال المطلوبة
نظام التحكم – PLC/CNC للأتمتة وإدارة المعلمات
