1.Introducción a la curvadora de perfiles:

1.1 Aplicación del producto: La curvadora de perfiles es una solución avanzada de conformado de perfiles para el siglo 21. Se utiliza ampliamente en la producción de diversas bridas circulares en sectores como la automoción, los ascensores, la industria petroquímica, las estructuras de acero y la fabricación de maquinaria general.

1.2 Características principales: Esta máquina realiza el prebending, el curvado y el redondeado en una sola pasada de alimentación. Cuenta con una estructura avanzada y multifuncional, y puede colocarse vertical u horizontalmente según las preferencias del usuario.

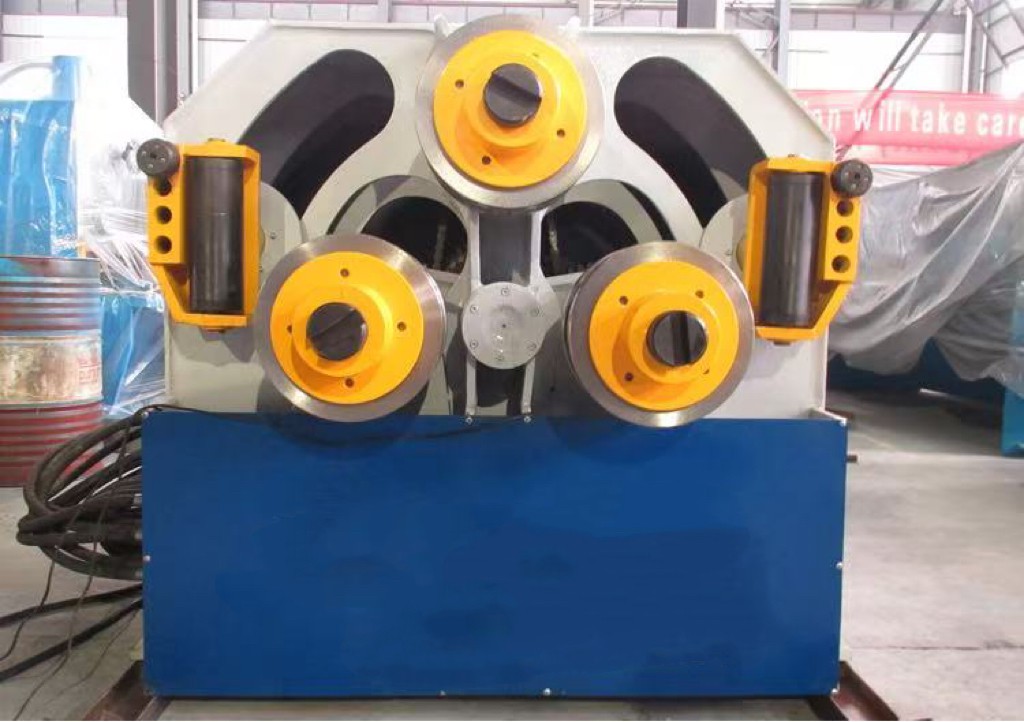

1.3 Principio de funcionamiento: La curvadora de perfiles presenta un diseño ajustable en línea recta. Los dos rodillos laterales actúan como rodillos de accionamiento principal, y los tres rodillos de trabajo pueden accionarse. El rodillo superior permanece fijo, mientras que el rodillo inferior sujeta la pieza de trabajo hacia arriba para evitar la deformación de la sección transversal. Los dos rodillos laterales se desplazan linealmente hacia arriba y hacia abajo con respecto al rodillo superior bajo control hidráulico, con lectura digital de desplazamiento para una gestión precisa del proceso de conformado. Los rodillos locos CNC y los dispositivos de corrección de distorsión en ambos lados garantizan la calidad del curvado de perfiles asimétricos y permiten el conformado de piezas de trabajo de doble curvatura.

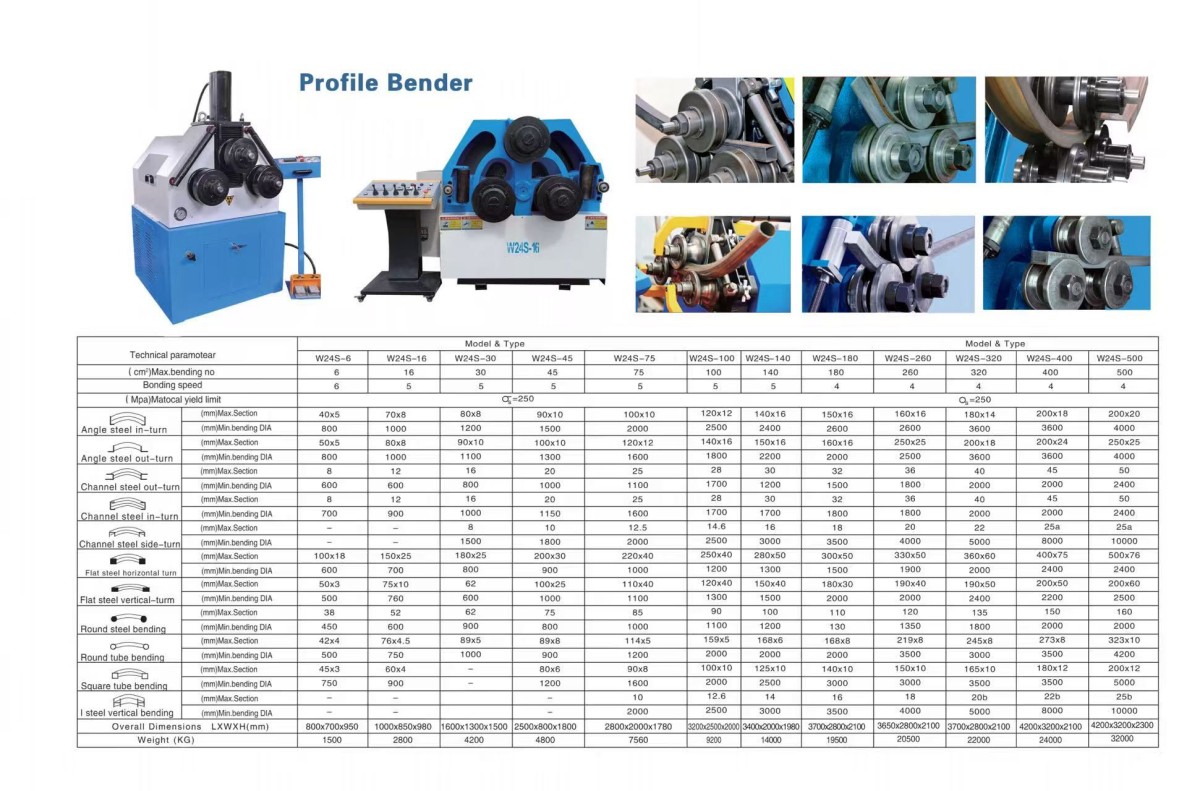

2.Parámetros técnicos de la curvadora de perfiles

3.Características de la curvadora de perfiles

3.1 Los rodillos están fabricados con acero de alta calidad y endurecidos para una vida útil prolongada.

3.2 Los ejes de accionamiento están endurecidos, rectificados y soportados por rodamientos de rodillos cónicos dobles.

3.3 La máquina puede configurarse para funcionamiento horizontal o vertical.

3.4 Equipada con rodillos guía laterales angulares hidráulicos y rodillos de conformado hidráulicos de doble pinzamiento.

3.5 Los rodillos guía laterales dobles ajustables son accionados por tres motores hidráulicos independientes. Los rodillos inferiores se accionan hidráulicamente para el movimiento vertical.

3.6 Realiza el prebending, el laminado y la calibración completos en un solo ciclo.

3.7 Los tres rodillos son motorizados. Principio de funcionamiento: los dos rodillos inferiores actúan como rodillos de accionamiento principal con transmisión de triple engranaje. El desplazamiento se muestra mediante lectura de cristal líquido con una precisión de ±0.1mm.
