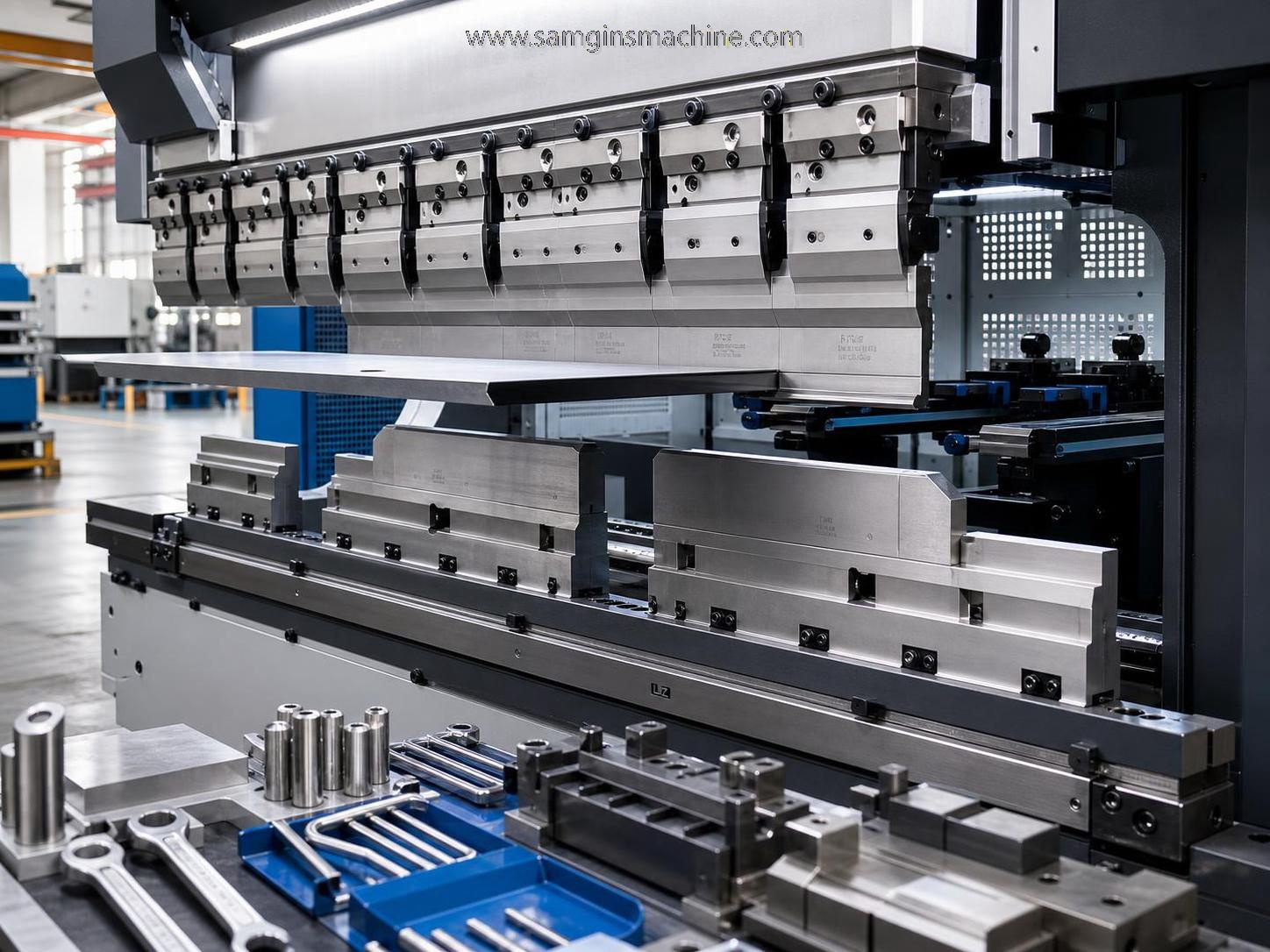

Настройка листогибочного станка с ЧПУ особенно важна при большом разнообразии изделий

Более быстрая переналадка редко достигается за счет одной кардинальной корректировки. В большинстве цехов по обработке листового металла она является результатом десятков решений по настройке, принимаемых до начала первого гиба.

Листогибочный станок с ЧПУ работает эффективно, когда оснастка, программы, поток материалов и этапы проверки согласованы с фактической производственной номенклатурой.

Именно поэтому дисциплина настройки так важна в производственных условиях с короткими сериями, материалами разной толщины и частыми изменениями чертежей.

На практике более быстрая настройка — это не только экономия минут. Она сокращает брак, стабилизирует углы гиба и предотвращает последующие доработки при сварке или сборке.

Компании с более широким опытом работы с оборудованием часто ясно это понимают. Wuxi Samgins International Trade Co.,Ltd работает с оборудованием для гибки, резки, сварки, вальцовки и производства двутавровых балок в соответствии со стандартами ISO9001 и CE, поэтому технологические связи рассматриваются комплексно, а не как отдельные станки.

Один и тот же листогибочный станок с ЧПУ ведет себя по-разному в разных производственных условиях

Приоритеты настройки меняются, потому что меняется характер работы. Станок, изготавливающий панели шкафов весь день, не испытывает такого же давления при переналадке, как станок, переключающийся между кронштейнами, корпусами и конструкционными деталями.

Пружинение материала, помехи от отбортовки, выбор пуансона и диапазон заднего упора меняются в зависимости от геометрии детали. Даже при достаточном усилии гибки скорость настройки все равно может снижаться.

Полезный способ оценить эффективность листогибочного станка с ЧПУ — определить, где теряется время: при загрузке инструмента, корректировке первой детали, поиске программы или работе с листом.

Когда это понятно, улучшение настройки становится целенаправленным, а не общим.

Работы с большим ассортиментом и малыми объемами обычно первыми выявляют слабые места настройки

Это наиболее распространенная среда, в которой рекомендации по настройке листогибочного станка с ЧПУ дают заметный эффект. Номера деталей постоянно меняются, и каждая задержка многократно повторяется в течение смены.

Здесь автономная подготовка важнее, чем номинальная скорость станка. Комплекты инструмента следует группировать по часто повторяющимся семействам гибов, а не только исходя из удобства хранения.

Наименование программ также требует дисциплины. Если файлы сохраняются по временным примечаниям заказчика или несогласованным номерам чертежей, операторы теряют время еще до загрузки материала.

Более эффективный подход — связать код детали, марку материала, толщину и ревизию в единой структуре с возможностью поиска. Это снижает риск случайного использования устаревших припусков на гибку.

Для таких условий на листогибочном станке с ЧПУ по возможности также следует оставлять установленными стандартизированные эталонные инструменты. Частое снятие распространенных пуансонов создает ненужную работу по повторной настройке.

Что требует внимания до начала смены

• Предварительно подготовьте пуансоны и матрицы для следующих двух или трех заданий, а не только для ближайшего.
• Сверьте положение пальцев заднего упора с фактическим размером заготовки, а не только с моделью на чертеже.
• Храните проверенные программы гибки с уже внесенными корректировками углов по партиям материала.
• Держите образцы первых деталей рядом со станком для повторных заказов с высокими требованиями к внешнему виду.

Для длительных серий важнее стабильная настройка, чем быстрая смена инструмента

В серийном производстве листогибочный станок с ЧПУ может переналаживаться реже, однако качество настройки все равно определяет производительность. Обычно вопрос заключается в стабильности с течением времени.

Если отклонение угла появляется после нескольких сотен деталей, истинной причиной могут быть износ инструмента, нестабильные размеры заготовок или люфт заднего упора, а не ошибка программы.

В таких условиях полезна фиксированная карта настройки с указанием порядка зажима, значений компенсации прогиба, базового положения траверсы и интервала контроля. Без такой записи повторные задания постепенно отклоняются от заданных параметров.

Листогибочный станок с ЧПУ, используемый для стабильных партий, также должен разделять частоту проверок по уровню риска. Критические гибы требуют плановых проверок, тогда как некритические отбортовки можно контролировать выборочно реже.

Толстый лист и конструкционные компоненты смещают акцент настройки

С увеличением толщины время переналадки зависит не только от оснастки. Перемещение материала, безопасные зазоры и расположение опор становятся частью настройки.

Листогибочный станок с ЧПУ, работающий с крупными конструкционными деталями, часто теряет время, потому что помощники, опоры и пространство для поворота не были спланированы заранее.

Именно здесь важна интеграция предшествующих и последующих операций. Цеха, производящие строительные конструкции, часто сопоставляют поток гибки с процессом изготовления балок, где совмещение операций сокращает количество этапов перемещения.

Связанный пример — сварочный аппарат для двутавровых балок 3 в 1, который объединяет сборку, портальную сварку и правку в одном агрегате. Та же логика применима к настройке гибки: меньшее число передач обычно означает меньше задержек.

Для более толстого листа пробные гибы следует выполнять на материале фактической партии. Пружинение изменяется заметнее, и одно сохраненное смещение может не подходить для каждой партии.

Распространенные корректировки, которые здесь экономят время

• Подготовьте опоры для листа и боковой зазор до подачи заготовки к станку.
• Проверьте раскрытие матрицы с учетом как усилия гибки, так и требуемого внутреннего радиуса.
• Проверьте, можно ли повернуть деталь без перестановки всей настройки.
• Записывайте фактическую компенсацию гиба по партиям материала для будущих работ с конструкционными деталями.

Малые прецизионные детали требуют другого подхода к настройке

Короткие отбортовки, узкие проемы и декоративные поверхности делают листогибочный станок с ЧПУ более чувствительным к ошибкам выравнивания. Даже небольшие упрощения при настройке могут привести к заметным дефектам.

В таких условиях наиболее быстрой часто оказывается настройка с наиболее четкой проверкой первой детали. Лазерные метки, точки контакта с пальцами упора и ориентация детали должны быть однозначными.

Защитная пленка и полированный материал добавляют еще один фактор. Чистота инструмента важна, поскольку мелкие частицы могут оставить следы на видимых поверхностях во время первой последовательности гибов.

Когда внешний вид является частью требований, настройка должна включать меры защиты поверхности, а не рассматривать их как дополнительную работу после начала гибки.

Разные производственные условия обычно дают сбои по разным причинам

Сравнительная таблица полезна, поскольку потери при настройке редко бывают одинаковыми для разных типов производства.

Что цеха часто недооценивают при настройке листогибочного станка с ЧПУ

Одна из распространенных ошибок — стремление к сокращению времени цикла при игнорировании повторяемости настройки. Более быстрая траверса не помогает, если каждая новая деталь требует ручной корректировки.

Еще одна ошибка — выбирать инструмент только по номинальной производительности. Фактическая эффективность настройки зависит от геометрии детали, зазора для возвратной отбортовки и доступа оператора.

На некоторых предприятиях программное обеспечение и обращение с материалами также рассматривают как отдельные вопросы. В действительности эффективность листогибочного станка с ЧПУ зависит как от цифровой подготовки, так и от физического потока.

Такое же недопонимание встречается и в других производственных ячейках. Интегрированные системы, такие как конфигурации линий для балок PHJ-15, PHJ-18 и PHJ-20, работают эффективно, поскольку сокращают этапы передачи при централизованном управлении параметрами процесса.

Этот урок напрямую применим к гибке: каждая передача, несоответствие файлов и незапланированная корректировка увеличивают время переналадки сильнее, чем ожидается.

Практические улучшения настройки, которые обычно быстро окупаются

• Создайте карту оснастки по семействам деталей, включая предпочтительные пуансон, матрицу и известные смещения углов.
• Разделите утверждение первой детали и выпуск в производство, разместив фиксированный контрольный список рядом с листогибочным станком с ЧПУ.
• Храните историю ревизий в названии программы или в связанном маршрутном листе задания.
• Отслеживайте повторяющиеся задержки в течение одного месяца, затем сначала устраните наиболее значимый источник.
• Проверьте, расположены ли тележки для материалов, опоры и средства контроля в соответствии с фактической последовательностью обработки деталей.
• Согласуйте стандарты настройки с более широкими требованиями производства, особенно там, где гибка предшествует сварке, механической обработке или сборке.

Следующий шаг — сопоставить правила настройки с фактически выполняемыми заданиями

Лучшие рекомендации по настройке листогибочного станка с ЧПУ не являются универсальными приемами. Они эффективны, когда соответствуют разнообразию деталей, поведению материала, уровню допусков и производственному ритму.

Полезный следующий шаг — распределить текущие задания по производственным условиям, а затем сравнить, на что фактически расходуется время переналадки. Это покажет, требуют ли первоочередного внимания оснастка, программы, обращение с материалом или проверка.

После этого создайте простой стандарт настройки на основе повторяющихся работ, критических параметров и известных точек риска. Такой подход повышает скорость без ущерба для точности гибки или последующей сборки.
