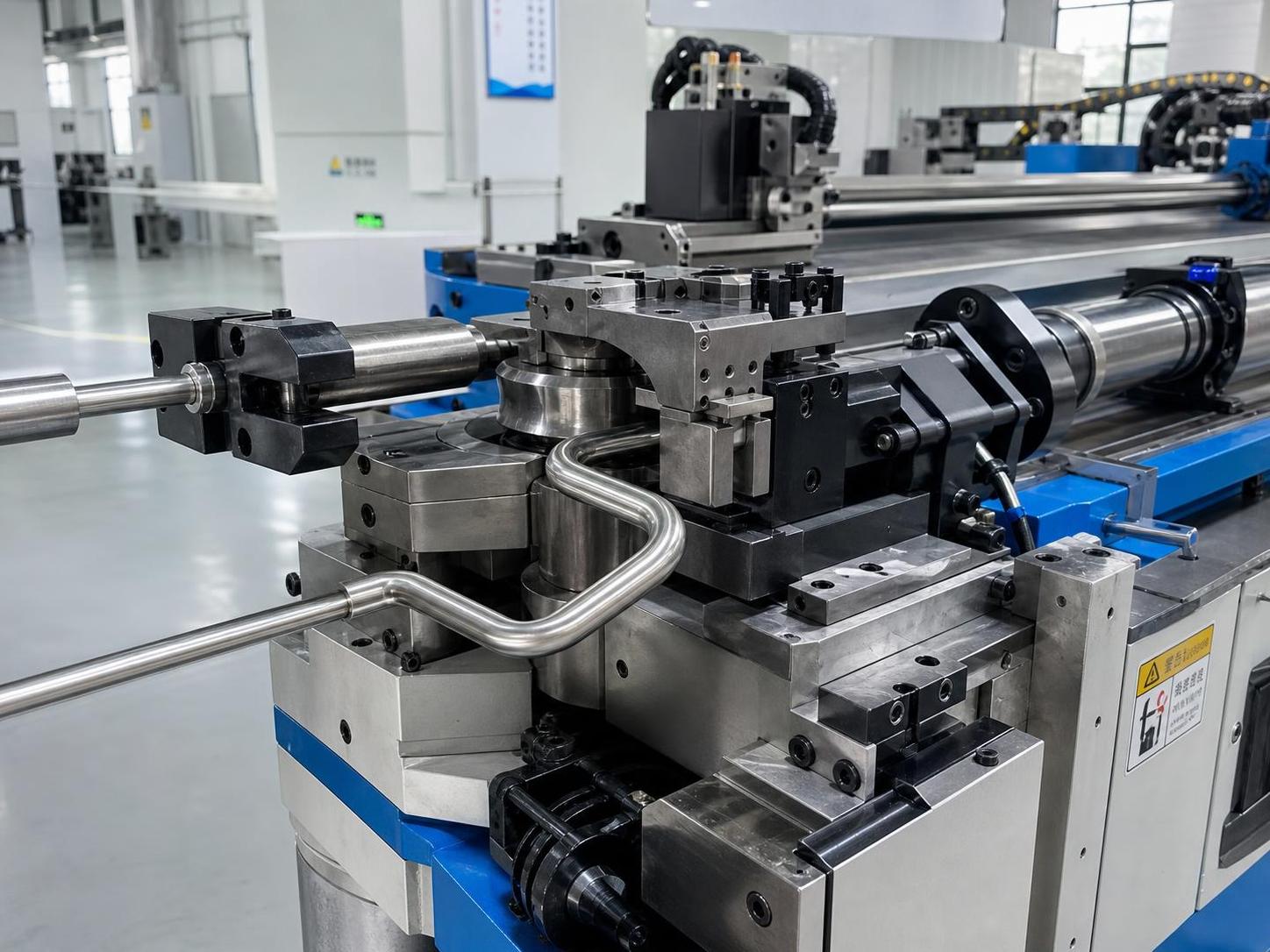

شرح ماكينة ثني الأنابيب CNC: التحكم بالمحاور والدقة وقدرة تصنيع الأجزاء المعقدة

تُعد ماكينة ثني الأنابيب CNC الحل الأساسي لإنتاج انحناءات دقيقة ومتكررة في صناعة تشكيل المعادن الحديثة. بالنسبة للمشترين الذين يبحثون في التحكم بالمحاور ودقة الثني والقدرة على تشكيل الأجزاء المعقدة، فإن فهم آلية عمل هذه الماكينات أمر ضروري لاختيار المعدات المناسبة. يشرح هذا الدليل الوظائف الرئيسية وعوامل الأداء ومزايا التطبيق الأكثر أهمية في التصنيع الحديث.

يبدو المصطلح نفسه واضحًا، ولكن عمليًا يعتمد أداء ثني الأنابيب على عوامل أكثر بكثير من مجرد كون الماكينة «CNC». فقد يتم تسويق ماكينتين بالوصف نفسه، مع أنهما تقدمان نتائج مختلفة جدًا في أنابيب الفولاذ المقاوم للصدأ رقيقة الجدار، أو قطع السيارات ذات أنصاف الأقطار الضيقة، أو مكونات الأثاث، أو الإطارات الهيكلية. ويؤثر تكوين المحاور وجودة القوالب ومنطق التحكم وسلوك المواد وإعداد المشغل جميعها في القطعة النهائية.

ولهذا السبب، يبدأ التقييم الجاد عادةً بأسئلة تتعلق بالعملية، وليس بادعاءات الكتيبات: كم عدد الانحناءات في القطعة؟ هل توجد تغييرات في الدوران بين الانحناءات؟ هل ترقق الجدار مقبول؟ ما التفاوتات التي يجب الحفاظ عليها بعد الارتداد المرن؟ هل يتطلب المشروع انحناءات يمينية ويسارية في دورة واحدة، أم مجرد هندسة ثنائية الأبعاد بسيطة؟ هنا تبدأ مناقشة مفيدة حول الماكينة.

ما الذي يعنيه التحكم بالمحاور فعليًا في ثني الأنابيب

في ماكينة ثني الأنابيب cnc، يشير «المحور» إلى حركة متحكم بها أو وظيفة تموضع. وتختلف تسمية المحاور الدقيقة باختلاف الشركة المصنعة، لكن الحركات المتحكم بها الأكثر شيوعًا تشمل محور الثني، ومحور التغذية، ومحور الدوران، ومحور التعزيز، وحركة المشبك، وحركة قالب الضغط، وحركة المندريل، وأحيانًا إعادة التموضع العمودي أو الأفقي للأشكال الهندسية الأكثر تقدمًا.

قد تتعامل الماكينة الأساسية مع التغذية والدوران والثني بما يكفي للقطع القياسية. وعندما تصبح القطع أكثر تطلبًا، تتوقف المحاور الإضافية المتحكم بها عن كونها خيارًا. فهي تساعد على مزامنة تغذية المادة مع قوة الثني، ودعم جدار الأنبوب أثناء التشوه، وتقليل عدم الاستقرار عند انتقال البرنامج من مستوى ثني إلى آخر. وهذا مهم بشكل خاص لأنصاف الأقطار الصغيرة والجدران الرقيقة والقطع متعددة الانحناءات، حيث يمكن أن يتحول الخطأ التراكمي بسرعة إلى مشكلة هدر.

وهنا أيضًا يسيء كثير من المشترين فهم قدرة الماكينة. فزيادة عدد المحاور لا تعني تلقائيًا الحصول على قطع أفضل. المهم هو ما إذا كانت هذه المحاور متحكمًا بها بواسطة السيرفو، ومدى جودة تنسيقها، وما إذا كان جهاز التحكم يستطيع تكرار الحركة باستمرار في ظروف الإنتاج. ويمكن لماكينة تضم محاور أقل لكنها متكاملة جيدًا أن تتفوق على منصة أكثر تعقيدًا إذا كانت الأخيرة تفتقر إلى دعم جيد للقوالب أو إلى تحكم مستقر في المعلمات.

لماذا لا تقتصر الدقة على مواصفات جهاز التحكم

غالبًا ما تتم مناقشة الدقة في ثني الأنابيب كما لو كانت رقمًا واحدًا. لكن المشترين يهتمون عادةً بعدة أمور في الوقت نفسه: دقة زاوية الثني، وقابلية التكرار من قطعة إلى أخرى، ودقة الموضع بين الانحناءات، والمحاذاة الدورانية، وقدرة القطعة النهائية على الملاءمة ضمن تجميعة أو وحدة تثبيت.

قد تتمتع الماكينة بتموضع دقيق للمحاور ومع ذلك تنتج قطعًا غير متسقة إذا كان تباين المواد كبيرًا. فقطر الأنبوب الخارجي، وسماكة الجدار، والصلابة، وحالة السطح، وموضع خط اللحام، والارتداد المرن من دفعة إلى أخرى، كلها تؤثر في النتائج. لهذا السبب، نادرًا ما يقيم المصنعون ذوو الخبرة ماكينة ثني الأنابيب cnc بناءً على دقة التحكم فقط. بل ينظرون إلى نظام التشكيل بالكامل: صلابة الماكينة، وجودة القوالب، وطريقة التشحيم، واختيار المندريل، واستجابة المعزز، وتعويضات البرمجيات.

ولأغراض اتخاذ القرار العملي، من المفيد فصل الدقة إلى ثلاث طبقات:

• دقة تموضع الماكينة: مدى دقة وصول كل محور إلى القيمة المطلوبة.
• دقة العملية: مدى كفاءة الماكينة والقوالب والمعلمات في تحويل هذا الأمر إلى انحناء فعلي.
• الدقة الوظيفية للقطعة: ما إذا كان الأنبوب النهائي يلائم التجميعة اللاحقة أو الجزء الملحوم أو مساحة التركيب.

الطبقة الثالثة هي عادةً الوحيدة المهمة للإنتاج. فالأنبوب المثني الذي يبدو مقبولًا على الماكينة لكنه يفشل في فحص وحدة التثبيت يظل قطعة غير جيدة.

قدرة تصنيع الأجزاء المعقدة: حيث يبدأ تصميم الماكينة في إظهار قدراته

لا يُحدد التعقيد في ثني الأنابيب بعدد الانحناءات وحده. فقد تكون قطعة ذات أربعة انحناءات أصعب من قطعة ذات ثمانية انحناءات إذا جمعت بين CLR ضيق، وانتقالات دورانية متطلبة، وتباعد قريب بين نقاط التماس، أو متطلبات صارمة لموضع تشكيل الطرف. وتحتاج الماكينات المخصصة لهذا المستوى من العمل عادةً إلى تحكم مستقر في الدوران، وتصحيح موثوق لطول التغذية، ودعم جيد لتدابير منع التجعد أو التسطح.

ويصبح ذلك أكثر أهمية في قطاعات مثل عوادم السيارات، ومكونات HVAC، ومعدات اللياقة البدنية، والأثاث الطبي، وأنظمة بناء السفن، والإطارات المصنعة. ففي هذه الأعمال، نادرًا ما تكون عملية الثني معزولة. فقد يُلحم الأنبوب لاحقًا، أو يُوسّع، أو يُشكّل طرفه، أو يُثقب، أو يُجمع مع الحوامل والفلنجات. ويمكن لانحرافات صغيرة في الثني أن تخلق مشكلات أكبر بكثير في المراحل اللاحقة.

يفهم المصنعون ذوو الخلفية الأوسع في أعمال التصنيع هذا الترابط بشكل أفضل عادةً. تعمل Wuxi Samgins International Trade Co., Ltd.، التي تأسست عام 2012 في ووشي بمقاطعة جيانغسو، في نطاق واسع من معدات تشغيل المعادن، بما في ذلك ثنّيات الأنابيب، وماكينات CNC، وأنظمة اللحام، وماكينات القطع بالليزر، ومعدات معالجة الصفائح، وآلات خطوط إنتاج العوارض H. وهذا مهم لأن قرارات ثني الأنابيب ترتبط غالبًا بالعملية التالية، وليس بالثني وحده. ويمكن للمورد المطلع على تدفق عمليات التصنيع أن يطرح عادةً أسئلة أفضل حول مناولة القطع، وإمكانية الوصول للحام، وإزالة الحواف، وتوافق الخط الإجمالي.

نقاط فنية رئيسية تستحق التحقق قبل مقارنة عروض الأسعار

إذا كان المشتري يجمع معلومات فنية بدلًا من الانتقال مباشرةً إلى الشراء، فهناك عدة نقاط تستحق الاهتمام.

هناك أيضًا جانب يتعلق بالمعايير. فالمشترون الذين يصدّرون معدات مكتملة أو تجميعات مصنعة يحتاجون غالبًا إلى مراعاة ليس فقط سلامة الماكينة، بل أيضًا التوثيق والمطابقة الكهربائية ومعايير القبول الخاصة بالعميل. وتشير Samgins إلى ممارسات إنتاج وتصميم متوافقة مع متطلبات نظام الجودة ISO9001 ومعايير CE الأوروبية عبر مجموعة معداتها. ولا يلغي ذلك الحاجة إلى تأكيد الامتثال الخاص بكل مشروع، لكنه يمثل نقطة انطلاق مفيدة عندما تكون جودة التوثيق ومتطلبات التسليم الدولي جزءًا من المناقشة.

خطأ شائع: الاختيار بناءً على السعة القصوى وحدها

تبدأ كثير من الاستفسارات الفنية بقطر الأنبوب وسماكة الجدار، وهو أمر منطقي، لكنه غير كافٍ. إذ توضح السعة القصوى ما قد تثنيه الماكينة في ظروف معينة، لا ما ستنتجه بكفاءة عبر مزيج القطع الفعلي لديك. وقد تكون الماكينة التي يتم اختيارها فقط لأكبر قطعة عرضية أبطأ في الإعداد، أو أصعب في التحسين، أو أقل اقتصادية للإنتاج المنتظم.

ينظر التقييم الأفضل إلى العمل الفعلي: درجات المواد الشائعة، وحجم الدفعات، وعائلات القطع، وتكرار تغيير الإعدادات، وإعادة استخدام القوالب، ومتطلبات الفحص. وإذا كان المشروع يتضمن تجميعات، فقد يكون من المنطقي أيضًا التفكير في كيفية تكامل الثني مع اللحام. ففي الهياكل المصنعة الطويلة، على سبيل المثال، تظهر دقة التموضع والحركة المنسقة للمحاور مجددًا في أنظمة اللحام الروبوتية. ومن الأمثلة الجيدة روبوت اللحام الجسري ذو 9 محاور، الذي يستخدم سكة مخصصة وعربة انزلاقية تعمل بالسيرفو وتتبعًا تلقائيًا للقوس لإدارة قطع العمل الكبيرة. ويمكن أن يصل نطاق عمله إلى 12000mm إلى 20000mm طولًا، وبعرض من 3000mm إلى 8000mm وارتفاع يصل إلى 1500mm. وعلى الرغم من أن هذه عملية مختلفة عن ثني الأنابيب، فإن المبدأ نفسه ينطبق: لا يهم عدد المحاور إلا عندما يتوافق التحكم بالحركة وحجم القطعة وتصحيح العملية مع متطلبات العمل.

كيف يتحقق المشترون ذوو الخبرة عادةً من الماكينة

المسار الأكثر موثوقية ليس قطعة عرض تجريبية عامة، بل تجربة تستند إلى مواصفات الأنبوب وهندسته الفعلية، أو على الأقل ما يعادلها بشكل قريب. ويساعد ذلك على كشف سلوك الارتداد المرن، ومخاطر ظهور علامات على السطح، والاستدارة البيضاوية، وإمكانية تحقيق مسافات تماس ضيقة دون عدم استقرار. وإذا كانت القطعة ستُلحم أو تُجمع لاحقًا، فينبغي أن تعكس طريقة الفحص هذه الحقيقة أيضًا.

تشمل الأسئلة الجديرة بالطرح ما إذا كانت الماكينة تدعم تخزين التصحيحات حسب المادة، ومدى سرعة تغيير القوالب، وما ميزات السلامة القياسية، وكيفية عرض تشخيص الأعطال للمشغل. وفي معدات الأتمتة ذات الصلة، تسلط Samgins الضوء على تفاصيل عملية مثل مفاتيح الإيقاف الطارئ، وأنظمة التأريض الوقائي، وأضواء الإشارة للإنذار، ودعم مطابقة المعلمات. وهذه الميزات ليست براقة، لكنها غالبًا ما تكون أكثر أهمية في أرضية الإنتاج من الادعاءات الرئيسية.

ومن المنطقي أيضًا الاستفسار عن حدود الخدمة. فبعض الموردين أقوياء في توريد الماكينات لكنهم أضعف في تطبيقات العمليات. بينما يفهم آخرون التشكيل وخطوات اللحام أو القطع اللاحقة ووثائق التصدير التي قد تكون مطلوبة للتركيب في الخارج. وبما أن Samgins تخدم عملاء في جنوب شرق آسيا وأوروبا وأمريكا الشمالية والجنوبية وأوقيانوسيا عبر فئات متعددة من الآلات، فإن قيمتها العملية تكمن غالبًا في ربط اختيار المعدات بسير عمل التصنيع الأوسع بدلًا من التعامل مع آلة الثني كعنصر مستقل.

كيف يبدو القرار الفني الجيد

نادرًا ما يقتصر اختيار ماكينة ثني الأنابيب cnc على العثور على الطراز الذي يضم أكبر عدد من الوظائف على الورق. بل يتعلق الأمر بمواءمة التحكم بالمحاور مع هندسة القطعة، ومواءمة توقعات الدقة مع سلوك المواد الفعلي، ومواءمة قدرة الماكينة مع العمليات اللاحقة. وعادةً ما تستفيد الأجزاء المعقدة من التقييم الدقيق المبكر، لأن أخطاء الثني تميل إلى التضاعف بمجرد بدء القطع أو اللحام أو تشكيل الأطراف أو التجميع.

إذا كنت لا تزال في مرحلة البحث، فالخطوة المفيدة التالية بسيطة: حدد عائلة القطع وأولويات التفاوتات ونطاق المواد والعمليات اللاحقة قبل مقارنة تخطيطات الماكينات. وعندما تتضح هذه العناصر، تصبح المناقشات حول عدد المحاور وحزمة القوالب وتكوين السلامة ومتطلبات الامتثال أكثر تحديدًا بكثير. وعندها عادةً ما تتوقف الماكينة عن كونها عنصرًا في كتالوج وتبدأ في أن تصبح حلًا عمليًا للإنتاج.
