لماذا تسبب هذه العيوب مشكلات إنتاج أكبر مما تبدو عليه في البداية

غالبًا ما تُعامل عدم دقة الزاوية والتجاعيد كعيوب منفصلة، لكنها في آلة ثني الأنابيب الهيدروليكية ترتبط ارتباطًا وثيقًا بكيفية تدفق الأنبوب أثناء التشكيل. فإذا كانت زاوية الثني صغيرة جدًا أو كبيرة جدًا، فقد لا تصطف الأجزاء اللاحقة في العملية بشكل صحيح. وإذا تجعد الجزء الداخلي من الثني، فقد تبدو القطعة صالحة للاستخدام من بعيد، لكنها قد تفشل في فحوصات الأبعاد، أو تؤثر في تدفق السوائل، أو تضعف جودة المظهر، أو تجعل اللحام والتجميع أكثر صعوبة.

تسبب هذه المشكلات أيضًا ارتباكًا في أرضية الورشة لأنها ليست ثابتة دائمًا. فقد تنثني دفعة واحدة بشكل صحيح، بينما تظهر في الدفعة التالية تغيرات في الارتداد المرن أو تشوه موضعي. وغالبًا ما يشير هذا عدم الاتساق إلى مشكلة في التحكم بالعملية بدلًا من وجود مكوّن واحد معطل. ومن الشائع إضاعة الوقت في استبدال الأجزاء الهيدروليكية أولًا، رغم أن السبب الجذري قد يكون بسيطًا مثل عدم تطابق قوالب الثني، أو تآكل قوالب الضغط، أو سوء التزييت، أو تفاوت سماكة جدار الأنبوب.

بالنسبة لفرق الصيانة والمشغلين ومشرفي الإنتاج، لا يقتصر الهدف على إصلاح قطعة معيبة واحدة. بل الهدف هو استعادة ثني قابل للتكرار بحيث ينتج الإعداد نفسه النتيجة نفسها طوال الوردية.

ابدأ بالأعراض قبل تغيير إعدادات آلة ثني الأنابيب الهيدروليكية

إحدى الطرق المفيدة لاستكشاف الأعطال هي تحديد كيفية ظهور العيب بدقة. فمشكلات الزوايا وعيوب التجاعيد لا تنشأ جميعها من المصدر نفسه. إذا كانت زاوية الثني غير صحيحة باستمرار بالمقدار نفسه، فإن الأسباب المحتملة تختلف عن حالة تكون فيها بعض القطع صحيحة بينما تنحرف أخرى. وينطبق الأمر نفسه على التجاعيد: فالتجاعيد الضحلة قرب نقطة التماس تشير إلى نوع معين من المشكلات، بينما تشير الطيات الشديدة في عمق الثني إلى نوع آخر.

قبل إجراء التعديلات، تحقق من أنماط الأعراض الأساسية التالية:

• جميع القطع مثنية بزاوية أقل أو أكبر بمقدار متشابه.
• تختلف الزاوية من قطعة إلى أخرى حتى مع استخدام البرنامج نفسه.
• تظهر التجاعيد فقط على الأنابيب رقيقة الجدار أو في الثنيات ذات نصف القطر الضيق.
• تزداد التجاعيد بعد تغيير القوالب أو تغيير دفعة المواد.
• تظهر العيوب في أحد الجانبين أكثر من الجانب الآخر.
• تكون القطعة الأولى مقبولة، لكن القطع اللاحقة تنحرف تدريجيًا.

إن تدوين هذه الملاحظات أكثر فائدة من ضبط عدة معلمات في وقت واحد. فعندما تتغير عدة إعدادات دون تسجيل، يصبح من الصعب معرفة ما الذي حسّن النتيجة فعليًا.

الأسباب الشائعة لخطأ زاوية الثني

عندما تنتج آلة ثني الأنابيب الهيدروليكية زوايا غير دقيقة، غالبًا ما يكون الافتراض الأول هو فقدان الضغط الهيدروليكي. ورغم أهمية عدم استقرار الضغط، فإنه مجرد احتمال واحد. عمليًا، ينشأ خطأ الزاوية عادةً من مجموعة واحدة من عدة مجموعات من الأسباب.

1. عدم مواءمة الارتداد المرن مع المادة الفعلية

يمكن أن تختلف مواد الأنابيب المختلفة، بل وحتى الدفعات المختلفة من المادة نفسها، في مقدار ارتدادها المرن بعد الثني. يحتاج الفولاذ المقاوم للصدأ والسبائك عالية القوة والأنابيب ذات حالات التقسية الأعلى عادةً إلى تعويض أكبر من الفولاذ الطري. وإذا كان إعداد الآلة قائمًا على دفعة مواد سابقة، فقد لا تعود الزاوية المبرمجة كافية.

2. نصف قطر القالب أو المجرى لا يتوافق بشكل صحيح مع الأنبوب

إذا لم يكن قالب الثني أو قالب التثبيت أو قالب الضغط متوافقًا بشكل صحيح مع القطر الخارجي للأنبوب وسماكة جداره، فقد يتحرك الأنبوب قليلًا أثناء التشكيل. وهذا التحرك البسيط يغير الزاوية النهائية وغالبًا ما ينتج عنه نتائج غير متسقة بين القطع.

3. قوة التثبيت منخفضة جدًا أو غير مستقرة

يسمح التثبيت غير الكافي بانزلاق الأنبوب أثناء دورة الثني. وهذا أحد أكثر أسباب الثني الناقص شيوعًا. وفي بعض الحالات، تصل الآلة إلى الحركة المبرمجة، لكن الأنبوب نفسه لا يتبع القالب بالكامل لأن القبضة لم تكن قوية بما يكفي.

4. تقلبات النظام الهيدروليكي

يمكن أن يؤثر انخفاض مستوى الزيت، أو التسرب الداخلي، أو انحراف صمام الضغط، أو تلوث الزيت الهيدروليكي، أو تأخر استجابة الأسطوانة، في قابلية التكرار. وإذا كان تفاوت الزاوية عشوائيًا بدلًا من أن يكون ثابتًا، يصبح عدم اتساق النظام الهيدروليكي أكثر احتمالًا.

5. انحراف المشفر أو المصد أو الحد الميكانيكي

في الآلات المزودة بتغذية راجعة للموضع أو تحكم مبرمج بالثني، قد ينشأ خطأ الزاوية من انحراف المعايرة، أو الوصلات المرتخية، أو نقاط الارتكاز المتآكلة، أو مرجع الصفر غير الصحيح. ويستحق هذا الأمر الفحص بشكل خاص عندما يظهر العيب فجأة بعد الصيانة أو الاصطدام.

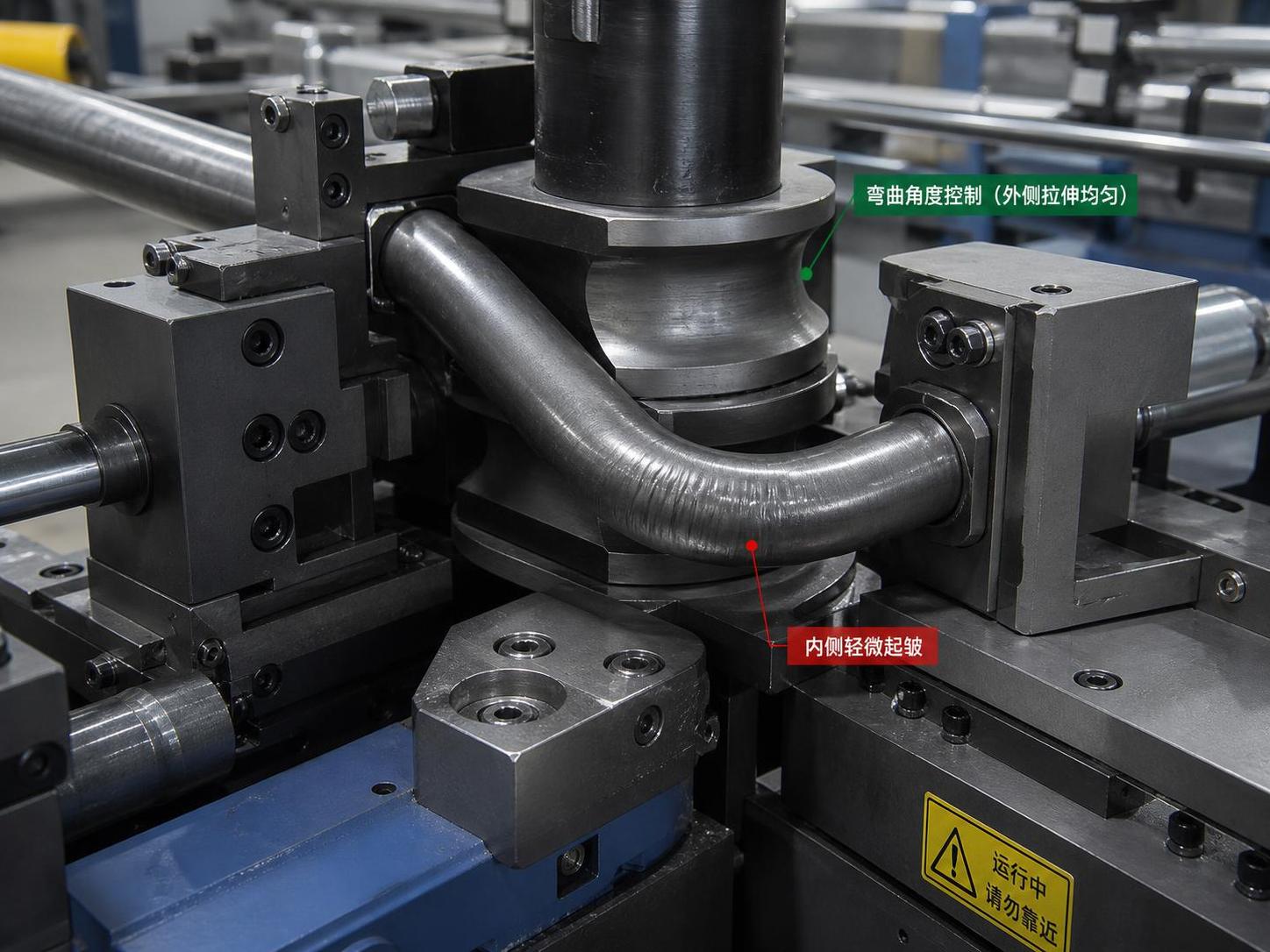

ما الذي يسبب عادةً عيوب التجاعيد أثناء ثني الأنابيب

تتشكل التجاعيد عندما يتعرض الجدار الداخلي للأنبوب للانضغاط ولا يحصل على دعم كافٍ أو تدفق مواد مضبوط. وهذه ليست مجرد مشكلة تجميلية، بل تعني أن التشوه لم يعد متوازنًا بشكل صحيح عبر منطقة الثني.

1. مساعدة قالب الضغط غير صحيحة

إذا لم يدعم قالب الضغط الأنبوب بسلاسة أثناء تغذيته إلى منطقة الثني، فقد ينثني الجدار الداخلي. ويعد الدعم غير الكافي سببًا شائعًا، لكن السحب المفرط قد يؤدي أيضًا إلى تدفق غير مستقر.

2. موضع الماندريل غير صحيح أو لا يُستخدم ماندريل عند الحاجة إليه

غالبًا ما تحتاج الأنابيب رقيقة الجدار وأنصاف أقطار الثني الضيقة ومتطلبات جودة السطح الأعلى إلى دعم داخلي. وإذا كان الماندريل مضبوطًا إلى الخلف أكثر من اللازم، يفقد الأنبوب الدعم قرب نقطة التماس. وإذا كان إلى الأمام أكثر من اللازم، فقد يتداخل مع التدفق ويسبب علامات أخرى أو عدم استقرار.

3. إعداد قالب الماسحة ضعيف

في الثنيات المتطلبة، يساعد قالب الماسحة في التحكم ببداية التجعد على نصف القطر الداخلي. وإذا كان موضعه أو زاويته أو حالة حافته غير صحيحة، فقد تظهر عيوب التجاعيد بسرعة، خاصةً على المواد الأكثر ليونة أو في الثنيات الأضيق.

4. جدار الأنبوب رقيق جدًا لمتطلبات الثني

في بعض الأحيان يكون الإعداد صحيحًا من حيث الأساس، لكن الجمع بين قطر الأنبوب وسماكة الجدار ونصف قطر خط المركز يكون شديدًا للغاية. وفي هذه الحالة، يصبح نطاق العملية ضيقًا وتزداد احتمالية التجاعيد ما لم تُطوّر القوالب والدعم.

5. التزييت مفقود أو غير متسق

يغير التزييت غير المناسب الاحتكاك بين الأنبوب وأسطح القوالب. وهذا يغير طريقة تغذية المادة وانضغاطها، ما يؤثر مباشرة في تشكل التجاعيد واتساق الزاوية.

تسلسل عملي لاستكشاف الأعطال يوفر الوقت

عادةً ما يكون تشخيص هذه المشكلات بترتيب ثابت أسرع من ملاحقة أكثر الأعراض وضوحًا أولًا. ويعمل التسلسل أدناه بشكل جيد في العديد من الورش لأنه يفصل أخطاء الإعداد عن أعطال الآلة.

1. تأكد من نوع العيب بوضوح. قس زاوية الثني الفعلية، ولاحظ ما إذا كان الخطأ ثابتًا أم عشوائيًا، وحدد موضع بدء التجاعيد على الثني.
2. تحقق من مواصفات الأنبوب. افحص القطر الخارجي وسماكة الجدار ودرجة المادة، وما إذا كانت الدفعة الحالية تختلف عن السابقة.
3. افحص حالة القوالب. ابحث عن التآكل أو تلف السطح أو سوء ملاءمة القالب أو نصف قطر القالب غير الصحيح أو الارتخاء في منطقة التثبيت.
4. افحص إعدادات التثبيت والدعم. تأكد من ضغط التثبيت وقوة قالب الضغط وموضع الماندريل وتلامس قالب الماسحة عند استخدامه.
5. راجع التزييت. تأكد من استخدام مادة التشحيم الصحيحة وتطبيقها باستمرار على مناطق التلامس المطلوبة.
6. اختبر استقرار النظام الهيدروليكي. راقب استجابة الضغط أثناء الدورات المتكررة وافحص وجود تسرب أو تلوث أو ارتفاع حرارة أو بطء في عمل الأسطوانة.
7. أعد فحص معايرة الآلة. تحقق من نقطة الصفر وحالة المصد الميكانيكي وقراءة المستشعر أو المشفر وتآكل الوصلات.
8. اضبط متغيرًا واحدًا فقط في كل مرة. شغّل تجربة صغيرة بعد كل تغيير وسجل التأثير قبل الانتقال إلى العنصر التالي.

يمنع هذا النهج خطأً شائعًا: تصحيح الزاوية بالتعويض المفرط بينما يكون السبب الحقيقي هو الانزلاق أو الدعم غير المستقر. ويمكن لهذا النوع من الاختصار أن يزيد عيوب التجاعيد سوءًا.

كيفية تصحيح عيوب الزاوية دون خلق مشكلات جديدة

إذا كانت المشكلة الرئيسية هي خطأ زاوية الثني، فإن أفضل طريقة للتصحيح تعتمد على ما إذا كان الانحراف ثابتًا أو غير مستقر.

بالنسبة إلى الثني الناقص أو الزائد المتسق، قارن أولًا المادة الحالية بمعيار الإعداد المستخدم سابقًا. وإذا تغيرت صلابة المادة أو الارتداد المرن، فقد يكون إزاحة البرنامج كافيًا. ومع ذلك، لا تُجرِ هذا التعديل إلا بعد التأكد من أن الأنبوب لا ينزلق في المشبك. فإذا وُجد انزلاق، فإن تغيير هدف الزاوية لا يؤدي إلا إلى إخفاء السبب الجذري.

إذا كانت الزاوية تختلف من قطعة إلى أخرى، فركز على قابلية التكرار قبل تغيير قيم التعويض. افحص استقرار الضغط الهيدروليكي وحالة قالب التثبيت والخلوص الميكانيكي في الأجزاء المتحركة. يعني التفاوت العشوائي عادةً أن النظام لا يتحكم في الثني بالطريقة نفسها في كل دورة.

انتبه أيضًا إلى كيفية تحميل القطعة. فقد يؤدي التموضع غير الدقيق مقابل المصد أو اختلاف أطوال الأنابيب إلى فروقات في الزاوية تبدو كأنها أعطال في الآلة. وفي العديد من خلايا الإنتاج، يعد اتساق التحميل جزءًا من دقة الثني وليس مسألة منفصلة.

كيفية تقليل التجاعيد دون تحميل الأنبوب فوق طاقته

يرتبط تصحيح التجاعيد عادةً بتحسين الدعم والتحكم في الانضغاط، وليس بمجرد إضافة مزيد من القوة في كل مكان. ومن الأخطاء الشائعة زيادة قوة التثبيت أو الضغط الهيدروليكي أكثر من اللازم. قد يقلل ذلك التجاعيد المرئية لفترة قصيرة، لكنه قد يترك علامات على سطح الأنبوب أو يزيد السحب أو يسبب التسطح.

الطريقة الأفضل هي مراجعة ظروف الدعم حول منطقة الثني. ابدأ بإعداد قالب الضغط وتأكد من توجيه الأنبوب بسلاسة إلى داخل الثني. ثم تحقق مما إذا كان الماندريل مطلوبًا لسماكة الجدار ونصف قطر الثني الحاليين. وإذا كان الماندريل مركبًا بالفعل، فقد يكون الضبط الدقيق لعمق الإدخال وموضع الكرة أكثر أهمية من التغييرات الكبيرة في الضغط.

بالنسبة إلى المواد الصعبة أو الأشكال المعقدة، يهم أيضًا اتساق العملية قبل الثني. ففي خطوط التصنيع التي تجمع بين القطع والثني، قد تؤثر جودة نهاية القطع الضعيفة في التحميل والتمركز وقابلية التكرار. وهذا أحد الأسباب التي تجعل بعض الورش توحّد التحضير السابق باستخدام معدات مثلآلة قطع ليزر الألياف CNC للعارضة H لمهام القطع عالية الدقة ضمن سير عمل معالجة المعادن الأوسع. وهي لا تحل محل قوالب ثني الأنابيب، لكن التحضير المستقر للقطع والتحكم بالأبعاد في المراحل السابقة يمكن أن يقللا تفاوت الإعداد عند ربط عدة عمليات تشكيل في سلسلة إنتاج واحدة.

قائمة تحقق لتحديد ما إذا كانت المشكلة في القوالب أو المواد أو النظام الهيدروليكي

عندما يكون وقت استكشاف الأعطال محدودًا، يساعد هذا التمييز السريع على تضييق نطاق البحث:

• مشكلة محتملة في القوالب: بدأت العيوب بعد استبدال القوالب، أو تظهر علامات على الأنبوب، أو تحدث التجاعيد في الموضع نفسه كل مرة، أو تتغير الزاوية بعد انزلاق واضح في المشبك.
• مشكلة محتملة في المواد: كان الإعداد مستقرًا سابقًا، وبدأت العيوب مع دفعة جديدة، أو زاد الارتداد المرن، أو تغيرت قابلية التجعد دون تعديلات على الآلة.
• مشكلة محتملة في النظام الهيدروليكي: تفاوت الزاوية غير متسق، أو تبدو حركة الأسطوانة غير منتظمة، أو تتغير استجابة الآلة بعد الإحماء، أو تنحرف قراءات الضغط خلال الدورات المتكررة.
• مشكلة محتملة في الإعداد: يصعب اعتماد القطعة الأولى، أو يحصل مشغلون مختلفون على نتائج مختلفة، أو تم تغيير عدة معلمات دون سجلات.

هذا النوع من التصنيف بسيط، لكنه يمنع الكثير من استبدال الأجزاء غير الضروري.

طرق منع تكرار العيب نفسه

بعد حل المشكلة الفورية، تكون الخطوة التالية هي الانضباط في العملية. إذ تعود العديد من المشكلات المتكررة لأن التصحيح تم بصورة غير رسمية ولم يتحول أبدًا إلى فحص معياري.

تشمل التدابير الوقائية المفيدة الاحتفاظ بسجل إعداد لكل مواصفة أنبوب، وتسجيل تعويض الارتداد المرن حسب نوع المادة، وفحص القوالب للتآكل على فترات ثابتة، وتحديد مواضع قياسية للماندريل وقالب الماسحة عند الاقتضاء. ومن المفيد أيضًا فصل اعتماد القطعة الأولى عن إعدادات الإنتاج الكمي حتى لا تُترك تغييرات التجربة في البرنامج دون تأكيد.

ينبغي أيضًا مراجعة التحضير السابق وملاءمة التجميع اللاحق معًا. ففي بيئات تصنيع المعادن المختلطة، غالبًا ما تجمع الورش بين الثني والقطع واللحام والتشغيل الآلي ضمن روتين واحد لإدارة العمليات. تعمل Wuxi Samgins International Trade Co.,Ltd في هذا المجال الأوسع للآلات، بما في ذلك معدات الثني والقطع CNC واللحام والصفائح المعدنية، لذا فإن الدرس العملي واضح: تكون جودة الثني عادةً أكثر استقرارًا عندما تُضبط سلسلة العملية الكاملة بدلًا من التعامل مع آلة ثني الأنابيب الهيدروليكية كمحطة معزولة.
