Обзор трубогибочного станка: основные типы, принципы работы и промышленное применение

Что такое трубогибочный станок и почему он важен

Трубогибочный станок — это промышленное оборудование, предназначенное для гибки металлических труб или трубок до заданного радиуса, угла и геометрии с сохранением пригодности сечения для транспортировки жидкостей, конструкционных задач или сборки. На практике покупатели оценивают не только угол гибки. Их также интересуют утонение стенки, овальность, пружинение, следы на поверхности, повторяемость и способность сохранять жесткие допуски в течение множества производственных циклов.

К данной категории относятся простые ручные установки, гидравлическое оборудование и современные системы с ЧПУ и программируемыми осями. В зависимости от процесса трубогибочный станок может использовать ротационную гибку с протяжкой, вальцовую гибку, компрессионную гибку или гибку прессованием. Каждый метод подходит для разных диаметров труб, толщин стенок, материалов и объемов производства, поэтому правильный выбор процесса так же важен, как и размер станка.

В секторах производства и обработки оборудования гибка труб имеет важное значение, поскольку современные изделия все чаще требуют компактной прокладки, устойчивых конструкционных форм и воспроизводимой точности размеров. Автомобильные выхлопные системы, поручни, рамы, теплообменники, технологические трубопроводы, мебель, сельскохозяйственное оборудование и строительные системы во многих случаях используют контролируемые гибы вместо сварных угловых соединений.

Для отделов закупок эта тема выходит за рамки терминологии оборудования. Правильно подобранный трубогибочный станок может сократить количество брака, уменьшить время подгонки при последующей сборке и повысить визуальную однородность готовых деталей. Эти преимущества напрямую влияют на совокупные затраты, производительность и надежность поставок, поэтому возможности станка следует оценивать вместе с оснасткой, квалификацией операторов и сервисной поддержкой.

Как работает трубогибочный станок

На базовом уровне трубогибочный станок прикладывает контролируемое усилие к прямой трубе, чтобы материал пластически деформировался вокруг заданной центральной линии гиба. Комплект оснастки обычно включает гибочный шаблон, прижимной шаблон, нажимной шаблон, а во многих случаях также дорн и разглаживающий шаблон. Их совместная задача — поддерживать трубу, направлять поток материала и предотвращать смятие или образование складок во время гибки.

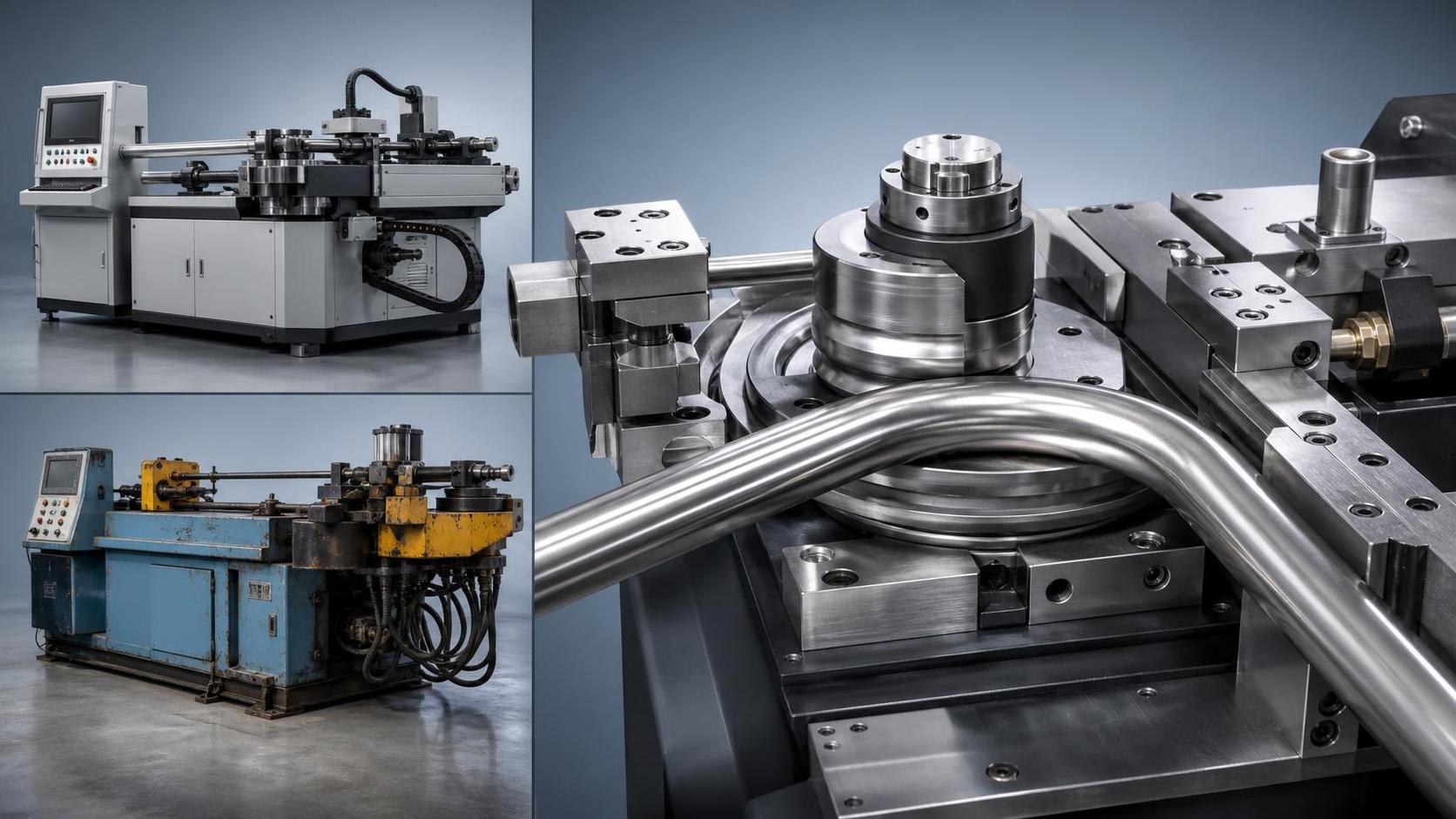

Ротационная гибка с протяжкой широко применяется, когда покупателю необходимы точная геометрия гиба и хорошее качество поверхности. Труба закрепляется на вращающемся гибочном шаблоне и протягивается вокруг его радиуса, в то время как поддерживающая оснастка контролирует деформацию. Этот метод распространен для труб из нержавеющей стали, мебельных деталей, автомобильных компонентов и видимых архитектурных изделий, где важны и стабильность, и внешний вид.

Гидравлические системы и системы с ЧПУ улучшают контроль подачи, вращения, давления и угла гибки. Гидравлический трубогибочный станок с ЧПУ может хранить программы, компенсировать пружинение и повторять детали с несколькими гибами при меньшем количестве ручных регулировок. Системы более высокого класса также управляют синхронизацией осей, что важно, когда детали содержат несколько гибов в разных плоскостях и при этом должны точно сопрягаться при окончательной сборке.

Фактическое качество гибки зависит не только от усилия станка. Марка материала, наружный диаметр, толщина стенки, радиус гибки, смазка, точность подгонки оснастки и настройки оператора влияют на конечный результат. Тонкостенные трубы часто требуют внутренней поддержки дорном и тщательного контроля давления, тогда как толстостенные трубы могут требовать более высокого крутящего момента и более прочной оснастки. По этой причине валидация процесса с использованием образцов деталей обычно является необходимым этапом перед серийным заказом.

Основные типы трубогибочных станков

Ручные станки обычно выбирают для легких работ, ремонтных мастерских, прототипов и мелкосерийных заказов. Они имеют более низкую начальную стоимость и просты в эксплуатации, однако в значительной степени зависят от стабильности работы оператора и не идеальны для строгого контроля допусков. При повышении сложности гибки ручные системы часто вызывают отклонения по углу, выравниванию плоскостей и времени цикла.

Гидравлические станки обеспечивают большее усилие и более стабильную гибку, чем ручное оборудование. Они подходят для больших диаметров, более толстых стенок и интенсивного промышленного применения. Гидравлический трубогибочный станок часто является практичным промежуточным вариантом для покупателей, которым нужна надежная производственная мощность без более высоких инвестиций, связанных с полноценным многоосевым управлением ЧПУ.

Станки с ЧПУ предпочтительны, когда детали имеют несколько гибов, строгие требования к повторяемости или требуют частой переналадки. Программирование обеспечивает точный контроль последовательности гибки, длины подачи, угла поворота и коэффициентов компенсации. Это делает оборудование с ЧПУ особенно полезным в экспортно-ориентированных производственных условиях, где поставщики должны поддерживать стабильное качество деталей в течение длительных производственных серий и при работе разных операторов.

По способу обработки наиболее распространенными категориями являются ротационная гибка с протяжкой, вальцовая гибка, компрессионная гибка и гибка прессованием. Ротационная гибка с протяжкой лучше всего подходит для точных гибов. Вальцовая гибка часто выбирается для больших радиусов и изогнутых рам. Компрессионная гибка может быть экономичной для более простой геометрии. Гибка прессованием подходит для некоторых тяжелых применений, но обычно обеспечивает меньшую точность размеров, чем методы ротационной гибки с протяжкой.

Кто использует трубогибочные станки и в каких областях

Типичными пользователями трубогибочного станка являются изготовители металлоконструкций, поставщики OEM, производители технологического оборудования, цеха стальных конструкций, подрядчики по сосудам под давлением, производители мебели и компании по обработке труб. Их профили спроса различаются. Одни отдают приоритет высокой производительности стандартных деталей, тогда как другим требуется гибкое программирование для индивидуальных проектов, смешанных материалов или коротких производственных серий.

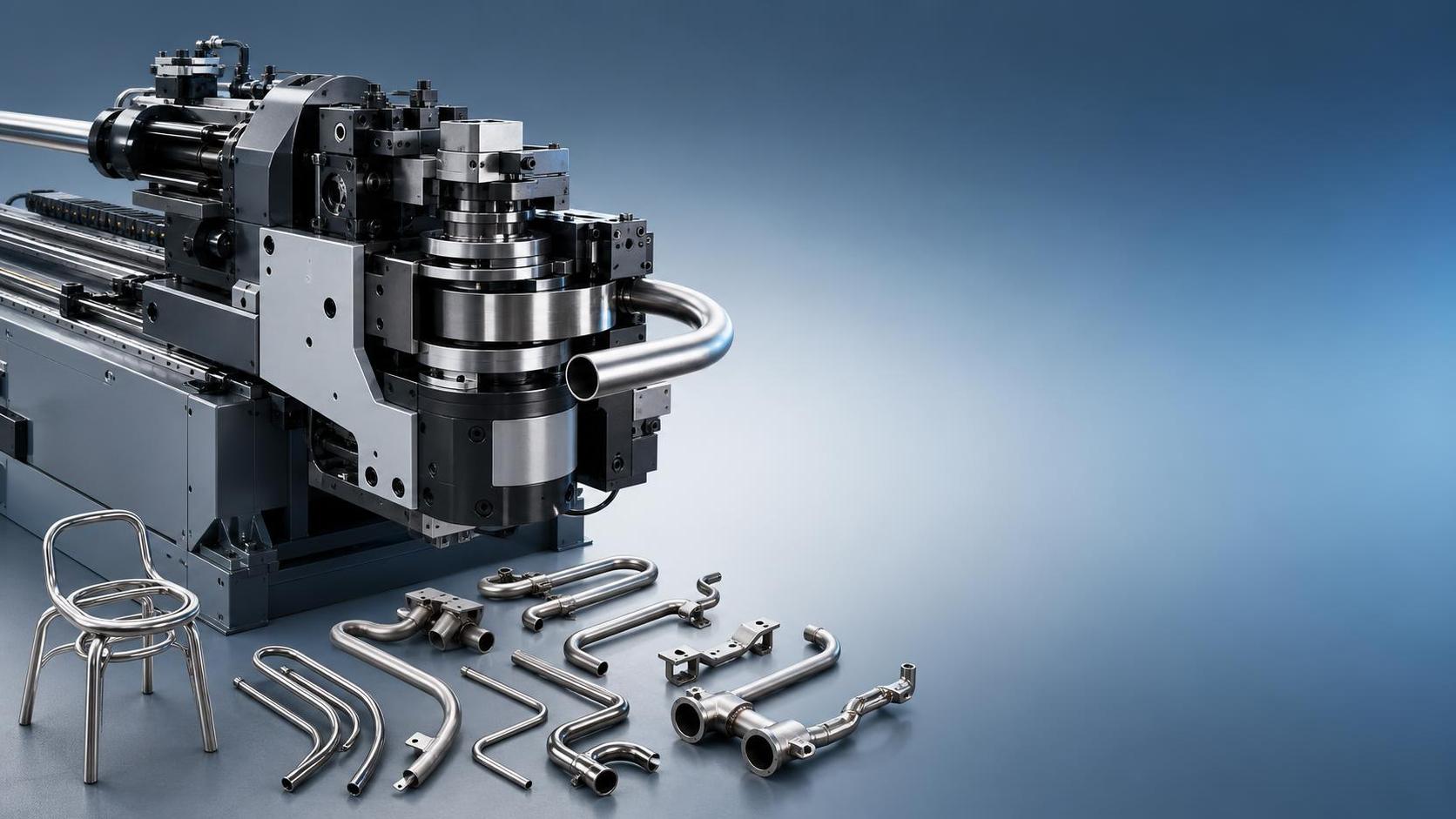

К распространенным областям применения относятся гидравлические линии, изготовление труб для котлов или теплообменников, поручни, детали шасси, архитектурные рамы, сельскохозяйственная техника, фитнес-оборудование, судостроительное производство и трубопроводные системы мастерских. В каждом случае качество гибки влияет не только на внешний вид, но и на скорость сборки, характеристики герметизации, поведение потока и конструкционную прочность в условиях эксплуатации.

Для международных покупателей соответствие требованиям и практическая применимость часто столь же важны, как и производительность. Экспортные проекты могут требовать соответствия чертежам заказчика, документированных процедур контроля и знания стандартов, обычно применяемых в тяжелой промышленности. Wuxi Samgins подчеркивает опыт работы с системой управления качеством ISO9001 и директивами ЕС CE по машинам и LVD, а также опыт международных проектов в средах, связанных с ASME и API, что актуально для покупателей, работающих на разных рынках.

При закупках, ориентированных на конкретное применение, рекомендуемый путь выбора продукции обычно зависит от сложности детали. Для повторяемой промышленной обработки труб гидравлический трубогибочный станок с ЧПУ часто является предпочтительным вариантом, поскольку сочетает усилие, точность и контроль производства. Покупатели, которые также эксплуатируют более широкие линии металлообработки, могут ценить таких поставщиков, как Wuxi Samgins, способных поддерживать поставку сопутствующего оборудования для резки, сварки, вальцовки и последующей сборки в рамках одних закупочных отношений.

Как выбрать подходящий трубогибочный станок

Выбор следует начинать с заготовки, а не с каталога станка. Покупателям необходимо определить материал трубы, наружный диаметр, толщину стенки, радиус гибки, угол гибки, количество гибов, плоскости гибки, требования к качеству поверхности и годовой объем производства. Станок, обрабатывающий максимальный диаметр, может все же показывать плохие результаты, если реальная задача заключается в гибке тонкостенной нержавеющей стали с малыми радиусами и строгими требованиями к внешнему виду.

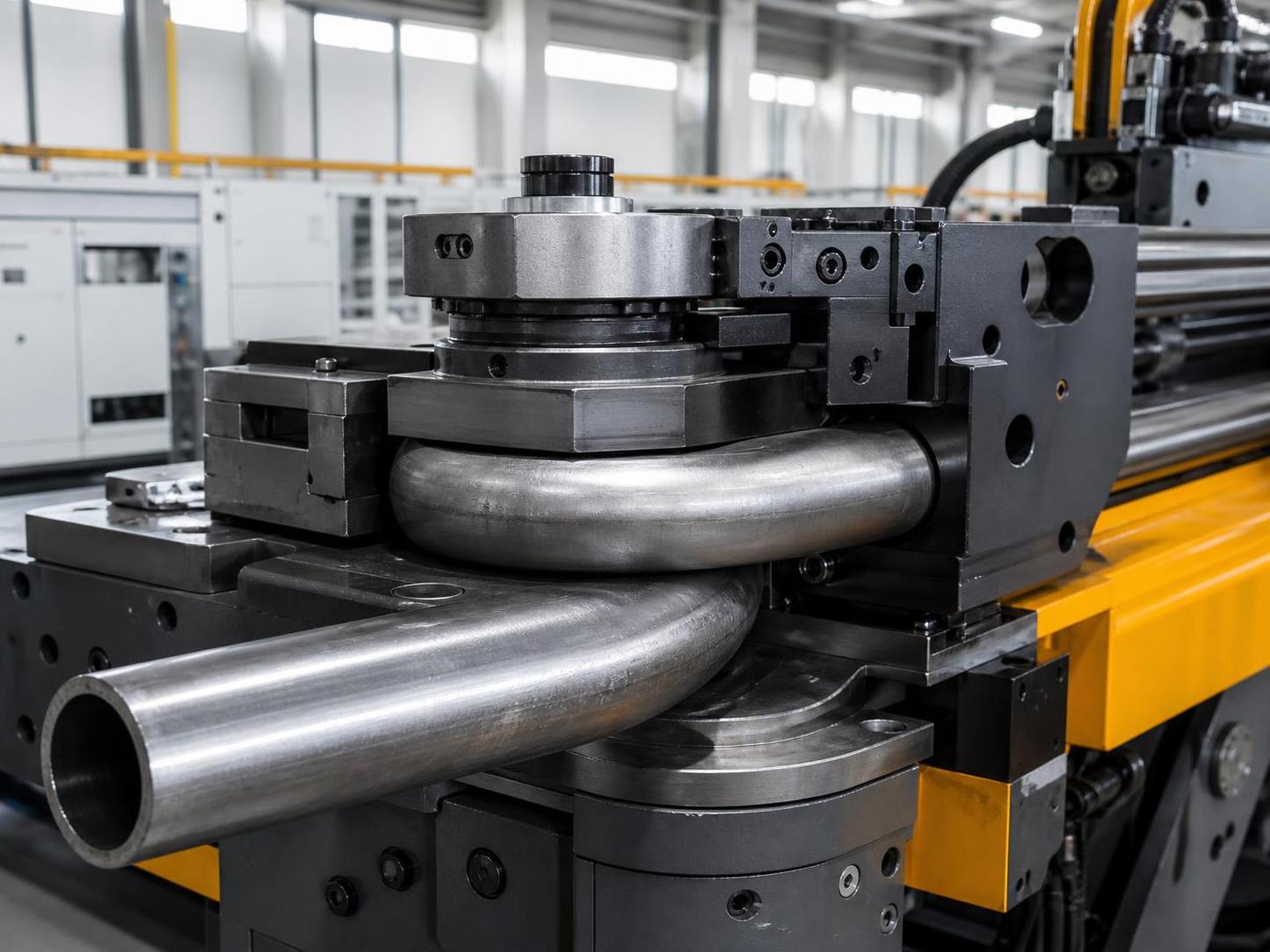

Следующим фильтром являются технологические возможности. Тонкостенные трубы обычно требуют лучшего контроля против образования складок, более точной подгонки оснастки и часто поддержки дорном. Толстостенные или крупногабаритные трубы предъявляют более высокие требования к крутящему моменту, жесткости рамы и стабильности гидравлики. Покупателям, сравнивающим оборудование, следует запрашивать пробную гибку по своим фактическим чертежам, включая отчеты по размерам и наглядное подтверждение овальности, утонения и состояния поверхности.

Производственная стратегия также имеет значение. Если завод выпускает много SKU с частыми переналадками, программирование ЧПУ и хранение данных обеспечат долгосрочный прирост эффективности. Если работа в основном состоит из стандартных деталей с умеренными требованиями к допускам, гидравлический станок может предложить лучшее соотношение стоимости и производительности. До утверждения закупки следует оценить доступность оснастки, время переналадки и возможности местного технического обслуживания.

Возможности поставщика являются частью выбора станка, а не отдельным вопросом. Wuxi Samgins делает акцент на широком ассортименте продукции и возможностях индивидуального изготовления, включая тяжелое и специализированное для конкретных задач оборудование. Для покупателей, работающих со стальными конструкциями, резервуарами, трубопроводами и листовым металлом, это важно, поскольку трубогибочный станок часто является частью более крупного производственного потока. Поставщик, понимающий смежные процессы, может помочь снизить риск интеграции.

Контроль качества производства и особенности установки

Качество станка в значительной степени зависит от жесткости рамы, стабильности гидравлики, надежности системы управления, точности обработки штампов и подвижных узлов, а также стабильности покупных компонентов. В задачах гибки небольшие отклонения быстро накапливаются. Люфт, нестабильное давление или неточная обработка штампов могут приводить к отклонению угла, нестабильной повторяемости и преждевременному износу, который дорого диагностировать после ввода станка в эксплуатацию.

По этой причине покупателям следует внимательно изучать поставки компонентов и процедуры контроля. Wuxi Samgins заявляет, что ключевые гидравлические, сервоприводные компоненты и компоненты ЧПУ используют импортные бренды мирового уровня для обеспечения точности, стабильности и срока службы. Это не заменяет валидацию для конкретного проекта, но является значимым показателем при сравнении поставщиков, чьи видимые характеристики на бумаге могут выглядеть схожими, тогда как внутреннее качество сборки существенно различается.

Планирование установки должно охватывать производственную площадь, электроснабжение, требования к гидравлическому маслу, хранение оснастки, пути подачи и вывода материала, а также доступ оператора для наладки и обслуживания. Во многих мастерских трубогибочный станок работает недостаточно эффективно, поскольку окружающая рабочая ячейка не была спроектирована для безопасного перемещения длинных заготовок. Хорошая планировка сокращает задержки загрузки, случайные повреждения и эргономическую нагрузку при повторяющемся производстве.

Пусконаладка должна включать пробные запуски с деталями заказчика, оптимизацию параметров, обучение операторов и базовый приемочный контрольный список, охватывающий точность угла гибки, стабильность радиуса, устойчивость цикла и точки технического обслуживания. С поставщиками, способными обеспечить проектирование, производство, послепродажное обслуживание и техническое сопровождение, проще работать на протяжении всего срока службы оборудования, особенно зарубежным покупателям, управляющим удаленными установками.

Отраслевые стандарты, ожидания по сервису и реальный контекст проектов

Трубогибочный станок обычно закупается для регулируемых сред или условий, определяемых спецификациями, а не в качестве отдельного инструмента для мастерской. Покупатели обычно спрашивают о документации по качеству, соответствии требованиям электробезопасности, прослеживаемости контроля и понимании поставщиком требований кодов заказчика. Хотя точные требования различаются в зависимости от проекта и региона, практическое знакомство с системами качества на основе ISO и директивами, связанными с CE, часто актуально в трансграничной торговле.

Wuxi Samgins отмечает, что ее станки соответствуют системе качества ISO9001 и директивам ЕС CE по машинам и LVD, а команда имеет более десяти лет опыта экспорта. В B2B-закупках это сочетание имеет значение, поскольку производительность станка — лишь одна часть решения. Четкая коммуникация, дисциплина ведения документации и способность отвечать на вопросы по поставке, сервису и техническим аспектам часто определяют, будет ли проект реализован в срок.

В список ее клиентов входят такие компании, как URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA. Эти названия свидетельствуют об опыте обслуживания различных промышленных пользователей и экспортных направлений, что может помочь покупателям оценить, привык ли поставщик к координации проектов на нескольких рынках.

Для отделов закупок практический вывод прост. Оценивайте характеристики станка вместе с готовностью документации, политикой поставки запасных частей, скоростью сервисного реагирования и пониманием поставщиком вашей последовательности изготовления. Когда трубогибочный станок является частью более широкой линии сварки, резки или обработки труб, скоординированная поддержка по разным категориям оборудования может уменьшить сложности внедрения и упростить дальнейшее расширение.

Периодичность обслуживания, решения по модернизации и будущие тенденции

Регулярное техническое обслуживание трубогибочного станка должно соответствовать фактической интенсивности использования, типу материала и рабочей среде. Ежедневные проверки часто сосредоточены на состоянии гидравлической системы, точках смазки, надежности крепежа, чистоте штампов и видимом износе контактных поверхностей. Еженедельные или ежемесячные работы обычно включают проверку выравнивания, контроль жидкости, электрические проверки и подтверждение того, что повторяемость угла не вышла за допустимые производственные пределы.

Решения о модернизации часто вызываются одной из трех проблем: ростом брака при обработке тонкостенных или сложных деталей, недостаточной производительностью либо слишком сильной зависимостью наладки от нескольких опытных операторов. В этих случаях переход от ручной или базовой гидравлической гибки к гидравлическому трубогибочному станку с ЧПУ может повысить стабильность и сделать технологические знания более передаваемыми благодаря сохраненным программам и стандартизированным настройкам.

Рынок движется в направлении более высокой автоматизации, более строгого контроля точности и меньших потерь материала. Покупатели все чаще ищут более эффективную компенсацию пружинения, упрощенную смену оснастки, цифровое хранение параметров и интеграцию с операциями предшествующей резки или последующей сварки. Эти тенденции соответствуют более широкому спросу в сфере изготовления металлоконструкций на стабильное качество в условиях дефицита рабочей силы и многономенклатурного производства.

Для целей планирования связанные темы, такие как рекомендации по выбору для тонкостенных и толстостенных труб, тенденции автоматизации в 2026 году и дисциплина технического обслуживания оборудования для изготовления конструкций, напрямую связаны с производительностью гибки. Компании, рассматривающие трубогибочный станок как производственный актив, а не как отдельную покупку, обычно принимают более обоснованные решения по модернизации и со временем достигают более предсказуемых производственных результатов.

Сколько на самом деле стоит трубогибочный станок

Цена покупки трубогибочного станка — лишь видимая часть стоимости владения. Общая стоимость включает оснастку, обучение операторов, установку, запасные части, трудозатраты на обслуживание, гидравлические расходные материалы, производственную площадь, энергопотребление, время наладки, брак и риск простоев. Станок с более низкой ценой может стать более дорогим в течение срока службы, если он обеспечивает нестабильное качество гибки или требует частой ручной коррекции.

Оснастка является важным фактором затрат, поскольку для разных диаметров, радиусов и типов материалов могут потребоваться специальные комплекты штампов, дорны и поддерживающие компоненты. Покупателям следует оценивать не только первоначальный пакет оснастки, но и будущие вариации продукции. На предприятиях с несколькими SKU быстросменная оснастка и надежное вызов программ могут существенно влиять на эффективность труда и доступное машинное время.

Окупаемость инвестиций следует оценивать через измеримые улучшения производства: меньшее количество забракованных гибов, сокращение времени подгонки при последующей сварке или сборке, уменьшение зависимости от операторов и повышение надежности графика. Если гнутые детали видимы или связаны с безопасностью, стабильность качества также может защищать отношения с заказчиками за счет сокращения рекламаций и доработок на месте. Эти факторы часто оправдывают более высокие первоначальные инвестиции в платформу станка с лучшим управлением.

Продуманное решение по закупкам сопоставляет возможности станка, поддержку поставщика и стоимость жизненного цикла в совокупности. Для покупателей, ищущих более широкого партнера по изготовлению металлоконструкций, Wuxi Samgins предлагает не только оборудование для обработки труб и трубок, но также оборудование для сварки, резки, вальцовки, сверления и производства балок. Такой более широкий спектр может быть коммерчески полезен, когда проект требует скоординированного планирования оборудования, а не покупки одного изолированного станка.
