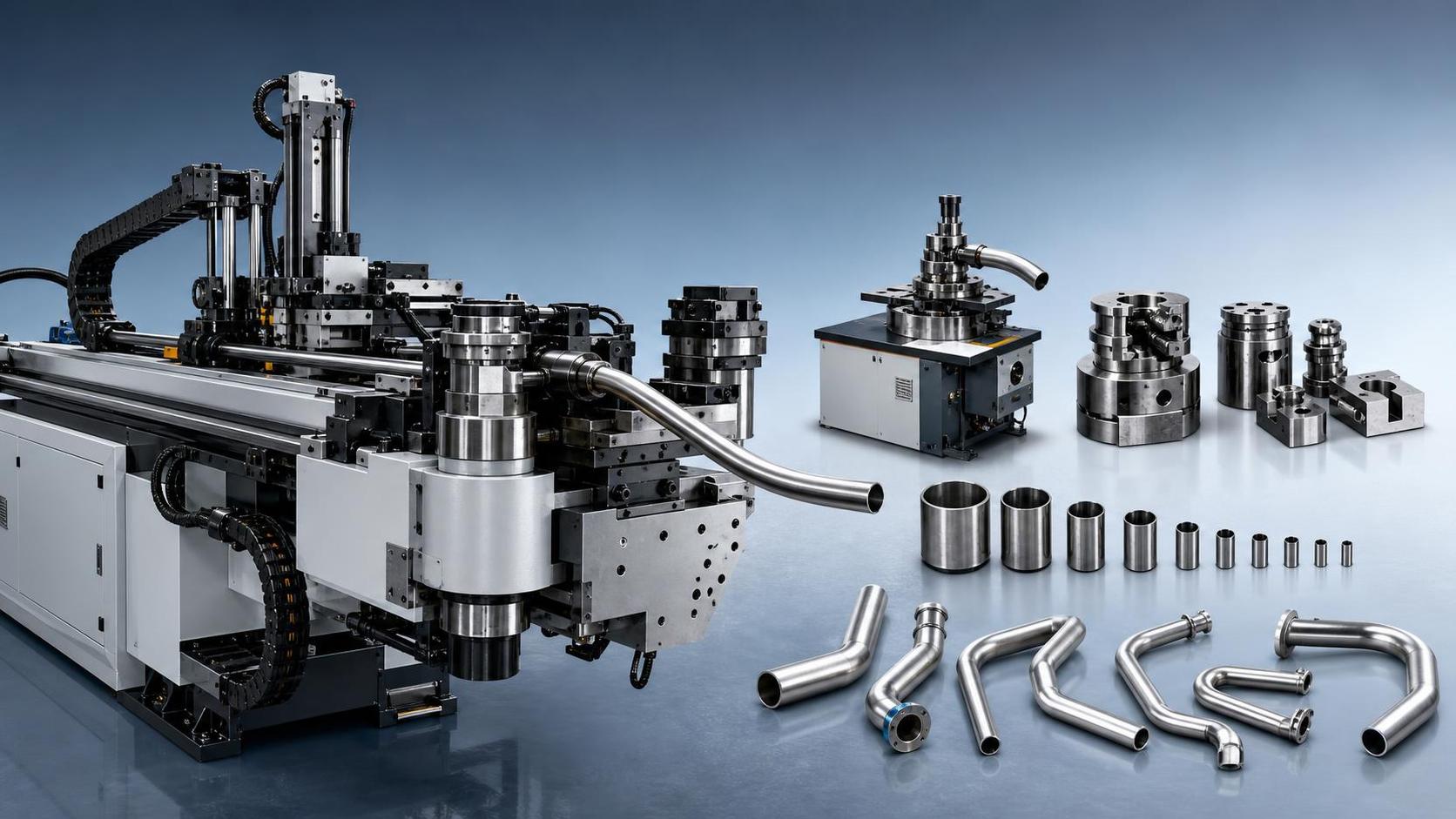

Выбор между универсальным станком для гибки труб и трубок и специализированной гибочной системой обычно сводится к одному вопросу: меняется ли производственная номенклатура достаточно часто, чтобы оправдать гибкость, или она достаточно стабильна, чтобы специализация была выгодной? Ответ влияет на планировку цеха, запас оснастки, обучение операторов, риск брака и скорость перехода нового заказа от чертежа к первой детали.

Смешанный поток заказов с частыми изменениями материалов, различными радиусами гибки и малыми или средними размерами партий часто делает гибкий станок для гибки труб и трубок предпочтительным. Стабильный поток повторяющихся деталей с небольшими размерными отклонениями может оправдать специализированную систему, построенную вокруг одного семейства геометрий. Ни один из вариантов не является автоматически лучшим. Неправильный выбор обычно проявляется, когда оборудование выбирают только по пиковой производительности, считая частоту переналадки, вариативность деталей и допуски последующей сборки второстепенными факторами.

Где различие действительно проявляется в цехе

Стандартный станок для гибки труб и трубок должен воспринимать вариативность. Утром он может обрабатывать нержавеющую трубу, днем — трубу из углеродистой стали, а после смены оснастки перейти на заказ из меди или алюминия с более тонкой стенкой. В такой среде ценность станка определяется управляемой наладкой, предсказуемой компенсацией пружинения и возможностью переключаться между диаметрами, не превращая каждую переналадку в событие по техническому обслуживанию.

Специализированные системы обычно строятся вокруг повторяемости. Рама, схема зажима, путь подачи, комплект оснастки и логика управления могут быть настроены для более узкого диапазона деталей. Это может уменьшить разброс времени цикла и объем ручного вмешательства, когда семейство деталей четко определено. Однако это также может стать ограничением при изменении толщины стенки, расположения изгибов или при появлении новых чертежей заказчика с радиусом по осевой линии, отличающимся от радиуса, под который оптимизирована установленная оснастка.

На практике гибкий станок лучше справляется с неопределенностью. Специализированная система лучше вознаграждает единообразие. Большинство производственных линий находятся где-то между этими крайностями, поэтому решение следует начинать с номенклатуры деталей, а не со заявлений каталога о скорости.

Материал и геометрия определяют больше, чем обозначения категории станка

Многие ошибки выбора начинаются с объединения всех круглых заготовок в одну группу. Трубы и трубки ведут себя при гибке по-разному, и даже внутри одной категории состояние материала меняет все. Аустенитная нержавеющая трубка может требовать иных ожиданий по пружинению, чем низкоуглеродистая сталь. На алюминии легко появляются следы под давлением зажима. Труба с более толстой стенкой выдерживает большую формовочную нагрузку, тогда как тонкостенная трубка может сминаться, если комплект оснастки не включает надлежащую поддержку, например дорны, разглаживающие матрицы или помощь прижимной матрицы.

Если производственная номенклатура включает:

• тонкостенные трубки из нержавеющей стали, используемые в видимых сборках, то контроль следов на поверхности и овальности обычно важен не меньше точности угла гибки;
• трубы по сортаменту для конструктивной прокладки, станок должен выдерживать более высокое формовочное усилие и более надежный зажим без потери повторяемости;
• несколько сплавов с различным поведением при удлинении, дисциплина наладки становится частью производительности станка, поскольку компенсацию пружинения нельзя бездумно переносить с одной работы на другую.

Специализированная система работает лучше всего, когда эти переменные ограничены и хорошо изучены. Универсальный станок для гибки труб и трубок становится более привлекательным, когда это не так.

Производительность — это не только время цикла

Время цикла сравнить легко. Производительность оценить сложнее, поскольку она включает загрузку, выгрузку, проверку первой детали, корректировку наладки, обработку брака и ожидание оснастки. Специализированная система может быстрее гнуть одну повторяющуюся деталь после точной настройки. Но это не делает ее автоматически более производительной за неделю, если график содержит частые инженерные изменения или чередующиеся диаметры.

Для цеха, выпускающего много артикулов с низкой повторяемостью, станок с несколько более длительным циклом гибки все же может давать больше годной продукции, если наладка занимает минуты, а не часы. Серво-позиционирование, сохраненные рецептуры, интерфейсы быстрой смены оснастки и доступные точки регулировки в этом случае важнее пиковой скорости хода. С другой стороны, если один или два вида деталей преобладают в графике при длительных сериях, специализированная ячейка может настолько сократить количество действий оператора, что это компенсирует капитал, вложенный в специальную оснастку и приспособления.

Полезно составлять карту производства по затраченным часам, а не только по количеству артикулов. Пять артикулов, каждый из которых выпускается непрерывно, — это не то же самое, что пятьсот чертежей, каждый из которых возвращается непредсказуемо.

Цепочки допусков часто выявляют неверные инвестиции

Точность гибки часто обсуждают так, будто сам изгиб является единственной проблемой. В действительности последующая сборка показывает реальную стоимость вариаций. Длина реза, формование концов, положение отверстий, расположение приваренного кронштейна и поворот изгиба суммируются. Специализированная система может быть очень эффективной, когда каждый предшествующий и последующий этап контролируется столь же строго. Если эти окружающие операции остаются переменными, преимущество специализации может быть ослаблено.

Гибкий станок для гибки труб и трубок с надежной коррекцией угла и повторяемым позиционированием может быть более сильным выбором на линии, где длина реза немного меняется от партии к партии или где сборки часто пересматриваются. Он дает технологам возможность компенсировать отклонения без перестройки всей производственной ячейки. Если линия уже отлажена, имеет фиксированные программы резки, стабильные материалы и специализированные приспособления после гибки, специализированная система может обеспечить более узкое технологическое окно.

При сравнении вариантов полезно изучить реальные причины брака в текущем производстве. Если большинство потерь связано с неправильным углом, сплющиванием, скручиванием или нестабильной длиной касательного участка, основной проблемой является технология гибки. Если потери вызваны несовпадением приварных элементов или плохой подготовкой реза, переход на специализированный трубогиб может не устранить фактическое узкое место.

Стратегия оснастки заслуживает не меньшего внимания, чем основание станка

Стоимость оснастки редко бывает второстепенным вопросом. Для станка для гибки труб и трубок полный комплект оснастки может включать гибочные матрицы, зажимные матрицы, прижимные матрицы, дорны, разглаживающие матрицы, цанги и опоры для конкретных деталей. Чем разнообразнее производственная номенклатура, тем сильнее эти элементы влияют как на стоимость, так и на сложность хранения. Цеха иногда недооценивают трудозатраты на поиск, установку и проверку комплектов оснастки для множества диаметров и радиусов.

Специализированные системы меняют этот баланс. Они могут упростить ежедневную наладку, поскольку оснастка остается привязанной к одному семейству деталей, но могут повысить зависимость от более узкого запаса, который хуже используется повторно при изменении номенклатуры продукции. Если по одному крупному контракту изменяется геометрия или толщина стенки, часть специализированной оснастки может простаивать, тогда как стандартный станок для гибки труб и трубок часто можно переназначить с другим комплектом оснастки.

Срок службы оснастки также следует рассматривать в связи с материалом. Углеродистая сталь, легированная сталь и цветные материалы могут создавать совершенно разные схемы износа контактных поверхностей. Такой же подход применяется в смежных процессах формования. Например, при производстве резьбы холодная накатка часто выбирается потому, что она улучшает использование материала и исключает образование стружки; такое оборудование, какрезьбонакатной станок ZC28-12.5, применяется там, где требуется повторяемое формование наружной резьбы на углеродистых сталях, легированных сталях или цветных металлах при заданных ограничениях твердости и удлинения. Операции гибки требуют аналогичной дисциплины: эффективность формования выглядит привлекательной только тогда, когда состояние материала и совместимость оснастки согласованы с самого начала.

Уровень автоматизации должен соответствовать реальности графика

Нет большой пользы платить за высокоавтоматизированную специализированную систему, если линия значительную часть времени ждет следующую утвержденную редакцию чертежа или комплектование смешанных деталей. Автоматическая загрузка, ориентация деталей, встроенный контроль и разгрузочные конвейеры оправданы, когда один и тот же компонент или узкое семейство компонентов движется непрерывно. При нестабильной производственной номенклатуре ручная или полуавтоматическая загрузка на универсальном станке может быть более устойчивой, поскольку исключения легче учитывать.

Здесь также важны системы управления. Сохраненные программы, моделирование последовательности гибки, управление смещениями и история аварий могут снизить риск наладки на гибком станке. После стабилизации специализированной системе может требоваться меньше регулярных регулировок, но ее перенастройка может быть более медленной, когда деталь перестает соответствовать исходным технологическим предпосылкам.

Для некоторых линий разумен гибридный подход: оставить один гибкий станок для гибки труб и трубок для разработок, прототипов и нестабильного спроса, а повторяющуюся геометрию переводить в специализированную ячейку только после того, как структура заказов остается стабильной в течение длительного периода. Такой подход обычно снижает риск слишком раннего закрепления мощности в неправильном месте.

Монтажные и производственные ограничения могут изменить ответ

Выбор станка иногда делают только по возможностям формования, а затем откладывают из-за практических вопросов: нагрузки на пол, доступности электропитания, гидравлического охлаждения, длины подачи прутка или трубы, пространства для выгрузки готовых деталей и доступа крана для смены оснастки. Специализированной системе может потребоваться более жесткая компоновка периферийного оборудования, поскольку автоматизация, ограждения, подающие устройства и обработка выхода проектируются как единая ячейка. Отдельно стоящий гибочный станок может быть проще разместить, хотя длинные заготовки все равно требуют свободных зон входа и выхода.

Планирование транспортировки и монтажа также требует более внимательной проверки при использовании тяжелой оснастки или длинного проката. Если станок необходимо перемещать через точки с ограниченным доступом, отделять электрические шкафы от основной части или устанавливать гидравлические блоки в стесненных зонах, время пусконаладки может увеличиться. Эти вопросы обычно не являются решающими сами по себе, но они могут влиять на фактическое время до начала производства больше, чем номинальная разница в сроках поставки, указанная в коммерческом предложении.

Профиль обслуживания важнее заявлений о периодичности обслуживания

Любая гибочная линия требует смазки, проверки центровки, осмотра зажимов, контроля гидравлики при ее наличии и периодической проверки точности позиционирования. Реальный вопрос заключается в том, можно ли выполнять обслуживание без нарушения производственной номенклатуры. Специализированная система может быть очень эффективной, пока один специализированный узел или нестандартное приспособление не потребует обслуживания, из-за чего останавливается все семейство деталей. Гибкий станок может требовать более частых переналадок, однако запасные части и процедуры обслуживания часто проще стандартизировать.

Расходные материалы и точки износа следует рассматривать конкретно: шарики дорна, разглаживающие вставки, уплотнения, направляющие компоненты, зажимные поверхности и чувствительные к энкодерам элементы позиционирования. Если предлагаемая специализированная система зависит от нестандартных изнашиваемых деталей с длительными циклами пополнения, этот риск должен учитываться при выборе. Высокая производительность имеет значение только тогда, когда работоспособность можно поддерживать теми ресурсами обслуживания, которые реально доступны на предприятии.

Распространенные ошибочные оценки при анализе

Одна из распространенных ошибок — считать заявленную максимальную мощность повседневно доступной мощностью. Станок, рассчитанный на определенный диаметр, может работать совершенно по-разному в зависимости от толщины стенки, соотношения радиуса и марки материала. Другая ошибка — предполагать, что станок, проверенный на круглой трубке, легко адаптируется к квадратным или прямоугольным профилям без отдельной оснастки и пересмотра ожиданий от формования. Чистота поверхности, деформация углов и скручивание у профилей проявляются иначе.

Третья ошибка — сравнивать только цену станка, игнорируя стоимость зрелости процесса. Специализированная система может потребовать больше инженерного времени на начальном этапе для определения приспособлений, проверки последовательности и стабилизации подачи. Гибкий станок для гибки труб и трубок может быстрее выйти на первое производство, но потребует большего участия оператора при разнообразных работах. Ни одна из этих затрат не должна быть скрыта при сравнении.

Также стоит проверить, действительно ли всем деталям требуется один и тот же маршрут гибки. Некоторые геометрии лучше обрабатывать ротационной гибкой с вытяжкой для обеспечения косметического качества и малых радиусов. Другие могут быть приемлемы для более простых процессов, если требования к внешнему виду ниже, а сечение менее чувствительно. Попытка пропустить все детали через одну категорию станков часто создает ненужные компромиссы.

Когда специализированная система обычно имеет смысл

Специализированное решение легче обосновать, когда детали стабильны, годовой спрос сосредоточен в узком семействе, а окружающие операции уже зафиксированы. Оно также становится привлекательным, когда качество гибки должно оставаться очень равномерным при длительных сериях и процесс можно интегрировать с загрузчиками, датчиками или оборудованием последующей сборки без частых перерывов.

Если семейство деталей использует постоянную марку материала, диапазон диаметров и радиусы гибки, специализированную оснастку и автоматизацию можно применять интенсивнее и увереннее. В такой ситуации более узкая специализация станка не является недостатком; она становится частью эффективности.

Когда гибкий вариант обычно показывает себя лучше

Универсальный станок для гибки труб и трубок часто лучше подходит, когда поступление заказов меняется между отраслями, часто вносятся изменения в чертежи, а прототипные или опытные партии занимают реальное производственное время, а не являются редкими исключениями. Это также более безопасный выбор, когда нет уверенности, какие детали останутся активными после следующей модернизации продукции или изменения источников поставок.

Гибкость особенно важна, когда цех обрабатывает несколько материалов — от углеродистой стали до нержавеющей стали и труб из цветных металлов — и когда дисциплина переналадки достаточно высока, чтобы использовать преимущества программируемого управления. В этом случае станок становится не только формовочным активом, но и буфером производственной мощности.

Практическая граница проста: если разнообразие является постоянным условием, а не временным неудобством, гибкий станок для гибки труб и трубок обычно лучше защищает производственную мощность. Если в графике преобладает повторяемость узкого семейства геометрий и в ближайшее время это вряд ли изменится, специализированное оборудование может быть более рациональным решением. Более сильный выбор — тот, который соответствует работе, уже возвращающейся в цех, а не тот, который лучше выглядит изолированно.
