Máquina curvadora de tubos: tipos principales, principios de funcionamiento y aplicaciones industriales

Qué es una máquina curvadora de tubos y por qué es importante

Una máquina curvadora de tubos es un equipo industrial diseñado para doblar tubos o tuberías metálicas a un radio, ángulo y geometría especificados, manteniendo la sección apta para la transferencia de fluidos, estructuras o ensamblaje. En la práctica, los compradores evalúan más que solo el ángulo de curvado. También se preocupan por el adelgazamiento de pared, la ovalidad, el retorno elástico, las marcas superficiales, la repetibilidad y la capacidad de mantener tolerancias estrictas durante múltiples ciclos de producción.

La categoría de máquinas abarca unidades manuales sencillas, equipos hidráulicos y sistemas CNC avanzados con ejes programables. Según el proceso, una máquina curvadora de tubos puede utilizar curvado por arrastre rotativo, curvado por rodillos, curvado por compresión o curvado a presión. Cada método es adecuado para diferentes diámetros de tubo, espesores de pared, materiales y volúmenes de producción, por lo que la selección correcta del proceso es tan importante como el tamaño de la máquina.

En los sectores de maquinaria de fabricación y procesamiento, el curvado de tubos es esencial porque los productos modernos requieren cada vez más recorridos compactos, formas estructurales estables y precisión dimensional repetible. Los escapes de automóviles, pasamanos, bastidores, intercambiadores de calor, tuberías de proceso, muebles, equipos agrícolas y sistemas de construcción dependen en muchos casos de curvados controlados en lugar de uniones angulares soldadas.

Para los equipos de compras, este tema va más allá de la terminología de las máquinas. Una máquina curvadora de tubos bien adaptada puede reducir los desperdicios, acortar el tiempo de ajuste durante el ensamblaje posterior y mejorar la uniformidad visual de las piezas acabadas. Estas ventajas influyen directamente en el coste total, el rendimiento de producción y la fiabilidad de entrega, por lo que la capacidad de la máquina debe revisarse junto con las herramientas, la habilidad del operario y el soporte de servicio.

Cómo funciona una máquina curvadora de tubos

A nivel básico, una máquina curvadora de tubos aplica una fuerza controlada a un tubo recto para que el material fluya plásticamente alrededor de una línea central de curvado definida. El conjunto de herramientas normalmente incluye una matriz de curvado, una matriz de sujeción, una matriz de presión y, en muchos casos, un mandril y una matriz alisadora. Su función combinada es soportar el tubo, guiar el flujo del material y evitar el colapso o la formación de arrugas durante el curvado.

El curvado por arrastre rotativo se utiliza ampliamente cuando el comprador necesita una geometría de curvado precisa y un buen acabado superficial. El tubo se sujeta a una matriz de curvado giratoria y se arrastra alrededor de su radio mientras las herramientas de soporte controlan la deformación. Este método es común para tubos de acero inoxidable, piezas de mobiliario, componentes de automoción y productos arquitectónicos visibles, donde tanto la uniformidad como la apariencia son importantes.

Los sistemas hidráulicos y CNC mejoran el control sobre el avance, la rotación, la presión y el ángulo de curvado. Una curvadora hidráulica CNC de tubos puede almacenar programas, compensar el retorno elástico y repetir piezas con múltiples curvados con menos ajustes manuales. Los sistemas de gama alta también gestionan la sincronización de ejes, lo cual es importante cuando las piezas contienen varios curvados en diferentes planos y aun así deben encajar con precisión durante el ensamblaje final.

La calidad real del curvado depende de más factores que la fuerza de la máquina. El grado del material, el diámetro exterior, el espesor de pared, el radio de curvado, la lubricación, el ajuste de las herramientas y la configuración del operario afectan al resultado final. Los tubos de pared fina suelen necesitar soporte interno mediante mandril y un control cuidadoso de la presión, mientras que los tubos de pared gruesa pueden requerir mayor par y herramientas más robustas. Por esta razón, la validación del proceso mediante piezas de muestra suele ser un paso necesario antes de realizar pedidos por volumen.

Principales tipos de máquinas curvadoras de tubos

Las máquinas manuales se eligen normalmente para trabajos ligeros, talleres de mantenimiento, prototipos y trabajos de bajo volumen. Tienen un menor coste inicial y un funcionamiento sencillo, pero dependen en gran medida de la uniformidad del operario y no son ideales para un control exigente de tolerancias. Cuando aumenta la complejidad del curvado, los sistemas manuales suelen introducir variaciones en el ángulo, la alineación de los planos y el tiempo de ciclo.

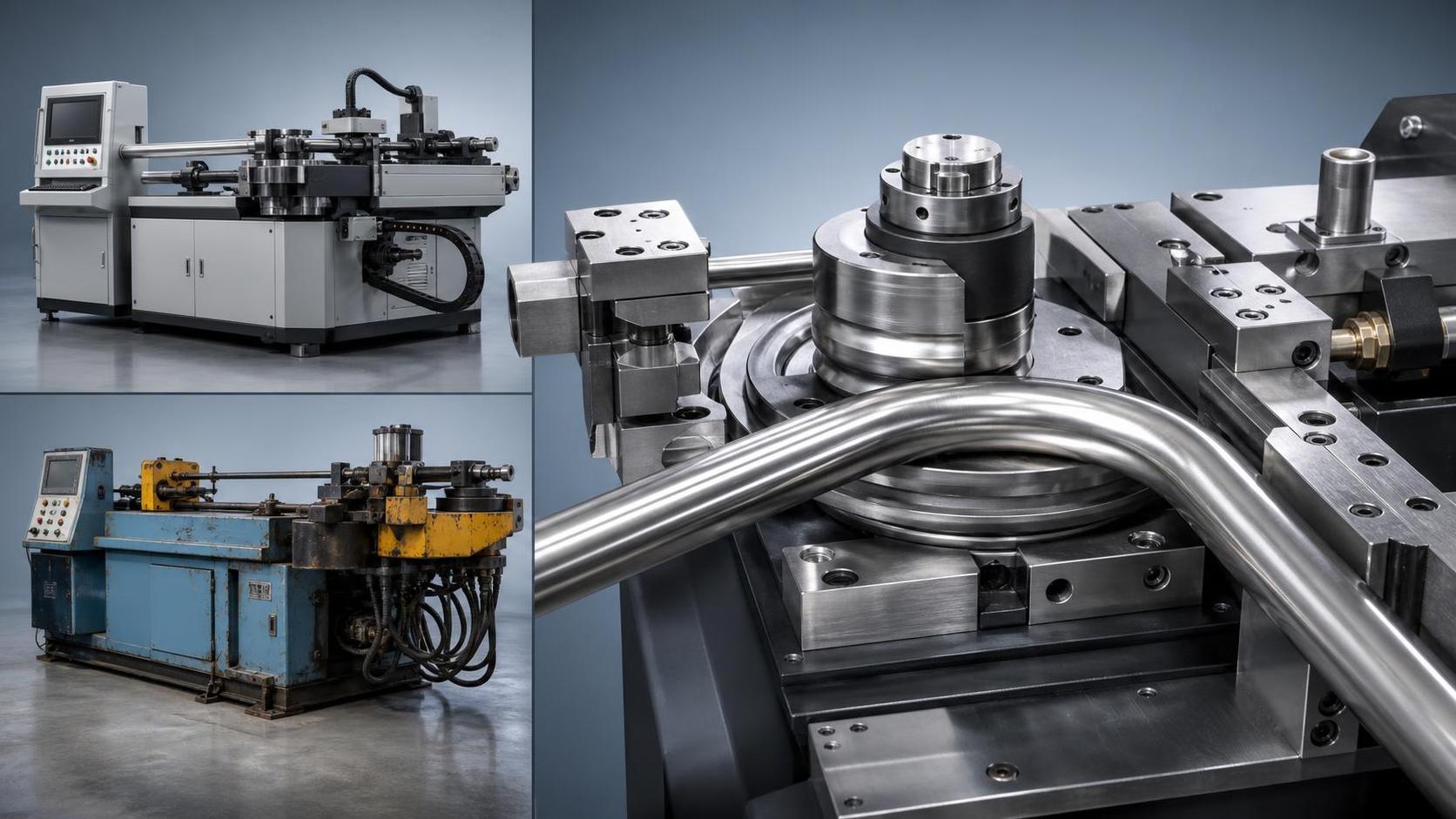

Las máquinas hidráulicas ofrecen más fuerza y un curvado más estable que los equipos manuales. Son adecuadas para diámetros mayores, paredes más gruesas y usos industriales más exigentes. Una máquina curvadora hidráulica de tubos suele ser una solución intermedia práctica para compradores que necesitan una capacidad de producción sólida sin la mayor inversión asociada al control CNC completo de múltiples ejes.

Las máquinas CNC son preferidas cuando las piezas tienen múltiples curvados, requisitos estrictos de repetibilidad o cambios frecuentes. La programación permite un control preciso de la secuencia de curvado, la longitud de avance, el ángulo de rotación y los factores de compensación. Esto hace que los equipos CNC sean especialmente útiles en entornos de fabricación orientados a la exportación, donde los proveedores deben mantener una calidad de piezas uniforme durante largas series de producción y entre distintos operarios.

Por proceso, las categorías más comunes son el curvado por arrastre rotativo, el curvado por rodillos, el curvado por compresión y el curvado a presión. El arrastre rotativo es el mejor para curvados de precisión. El curvado por rodillos se selecciona a menudo para radios grandes y bastidores curvos. El curvado por compresión puede ser económico para geometrías más sencillas. El curvado a presión es adecuado para algunas aplicaciones pesadas, pero generalmente proporciona menor precisión dimensional que los métodos de arrastre rotativo.

Quién utiliza máquinas curvadoras de tubos y en qué aplicaciones

Los usuarios habituales de una máquina curvadora de tubos incluyen fabricantes de estructuras metálicas, proveedores OEM, constructores de equipos de proceso, talleres de estructuras de acero, contratistas de recipientes a presión, fabricantes de muebles y empresas de procesamiento de tuberías. Sus perfiles de demanda son diferentes. Algunos priorizan una alta producción de piezas estándar, mientras que otros necesitan programación flexible para proyectos personalizados, materiales mixtos o series de producción cortas.

Las aplicaciones comunes incluyen líneas hidráulicas, trabajos de tubos para calderas o intercambiadores de calor, pasamanos, piezas de chasis, bastidores arquitectónicos, maquinaria agrícola, equipos de fitness, fabricación naval y sistemas de tuberías para talleres. En cada caso, la calidad del curvado afecta no solo a la apariencia, sino también a la velocidad de ensamblaje, el rendimiento de sellado, el comportamiento del flujo y la integridad estructural en condiciones de servicio.

Para los compradores globales, el cumplimiento normativo y la facilidad práctica de uso suelen ser tan importantes como la capacidad. Los proyectos de exportación pueden requerir conformidad con los planos del cliente, rutinas de inspección documentadas y familiaridad con las normas comúnmente referenciadas en la industria pesada. Wuxi Samgins destaca su experiencia con la gestión de calidad ISO9001 y las directivas de maquinaria y LVD CE de la UE, además de su participación en proyectos internacionales relacionados con entornos ASME y API, lo cual es relevante para compradores que operan en diferentes mercados.

En las compras basadas en aplicaciones, la ruta de producto recomendada suele depender de la complejidad de la pieza. Para trabajos industriales repetibles de tubos, una curvadora hidráulica CNC de tubos suele ser la opción preferida porque equilibra fuerza, precisión y control de producción. Los compradores que también operan líneas más amplias de fabricación de metales pueden valorar proveedores como Wuxi Samgins, capaces de suministrar equipos relacionados para corte, soldadura, laminado y ensamblaje posterior dentro de una misma relación de compra.

Cómo seleccionar la máquina curvadora de tubos adecuada

La selección debe comenzar con la pieza de trabajo, no con el folleto de la máquina. Los compradores deben definir el material del tubo, el diámetro exterior, el espesor de pared, el radio de curvado, el ángulo de curvado, el número de curvados, los planos de curvado, las expectativas de acabado superficial y el volumen anual de producción. Una máquina que maneja el diámetro máximo puede seguir teniendo un rendimiento deficiente si el verdadero desafío es el acero inoxidable de pared fina con radios estrechos y requisitos estéticos estrictos.

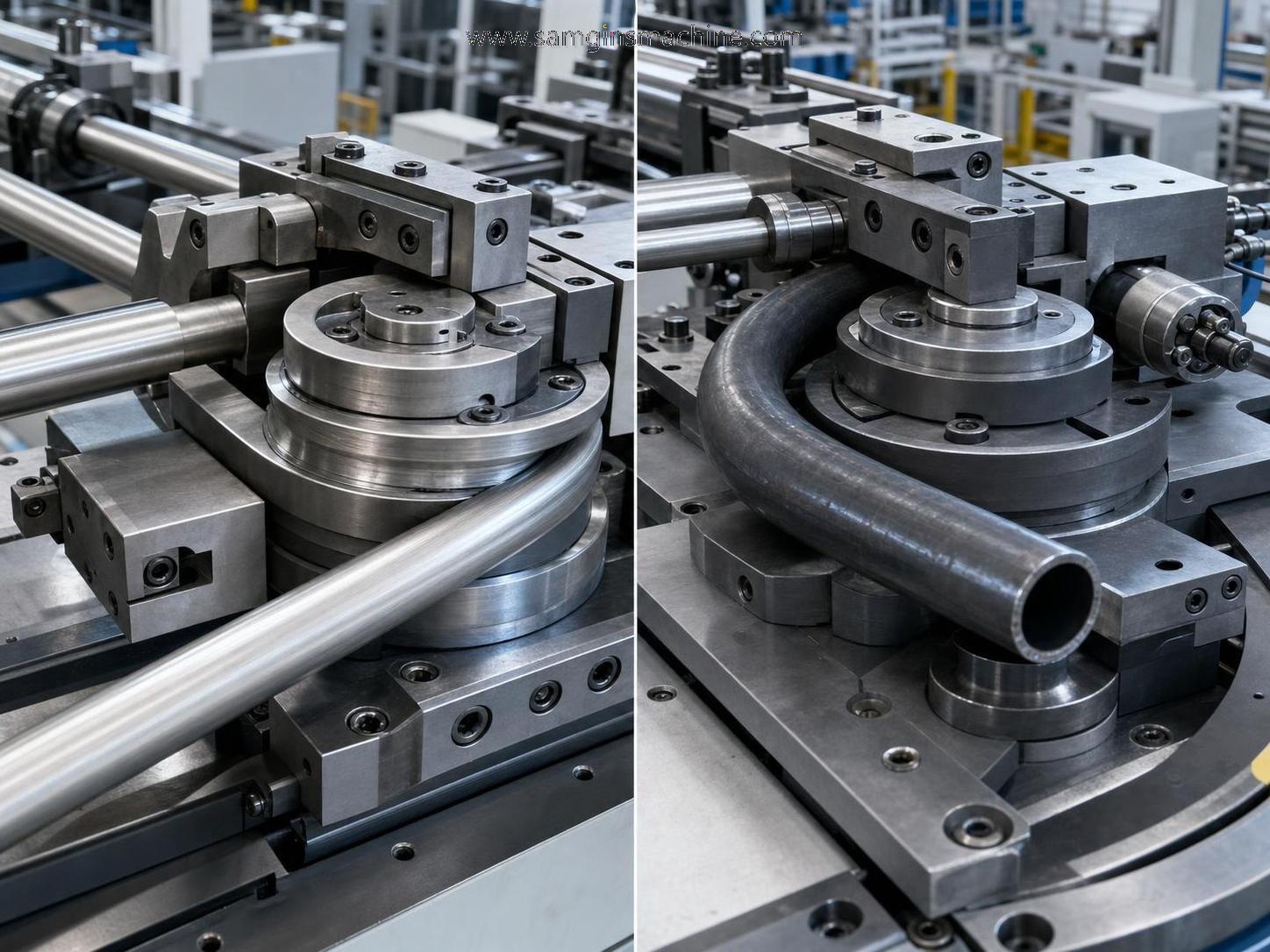

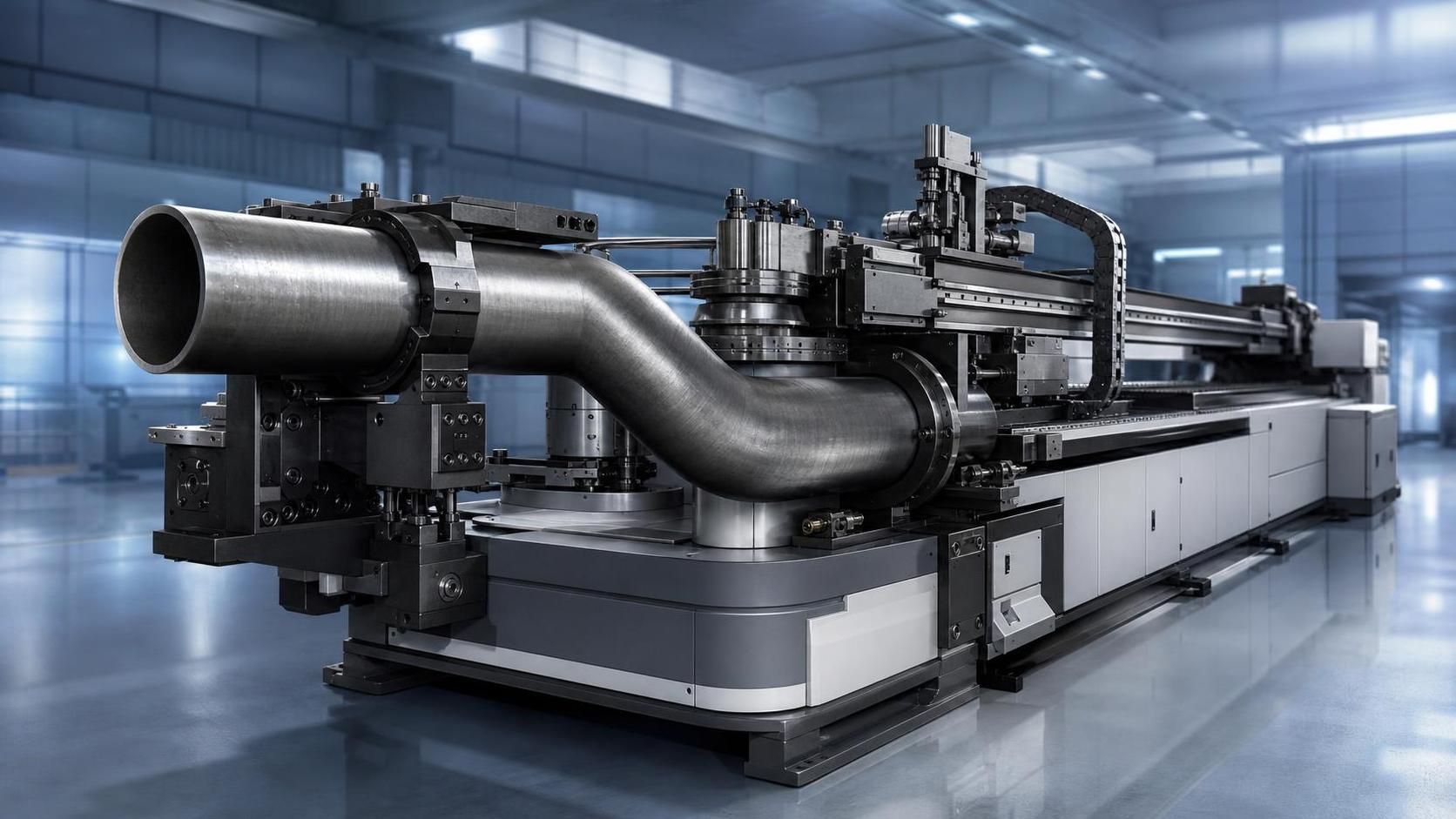

El siguiente filtro es la capacidad del proceso. Los tubos de pared fina suelen requerir un mejor control antiarrugas, un ajuste más preciso de las herramientas y, a menudo, soporte mediante mandril. Los tubos de pared gruesa o de gran diámetro exigen más par, rigidez del bastidor y estabilidad hidráulica. Los compradores que comparan equipos deben solicitar muestras de curvado basadas en sus planos reales, incluidos informes dimensionales y evidencia visible de ovalidad, adelgazamiento y condición superficial.

La estrategia de producción también es importante. Si la fábrica maneja muchas SKU con cambios frecuentes, la programación CNC y el almacenamiento de datos generarán mejoras de eficiencia a largo plazo. Si el trabajo consiste principalmente en piezas estándar con requisitos de tolerancia moderados, una máquina hidráulica puede ofrecer un mejor equilibrio entre coste y producción. La disponibilidad de herramientas, el tiempo de cambio y la capacidad de mantenimiento local deben evaluarse antes de aprobar la compra.

La capacidad del proveedor forma parte de la selección de la máquina, no es un aspecto independiente. Wuxi Samgins destaca una amplia gama de productos y capacidad de personalización, incluidos equipos de servicio pesado y específicos para aplicaciones. Para los compradores de operaciones de estructuras de acero, depósitos, tuberías y chapa metálica, esto es importante porque una máquina curvadora de tubos suele integrarse en un flujo de producción más amplio. Un proveedor que comprende los procesos adyacentes puede ayudar a reducir el riesgo de integración.

Control de calidad de fabricación y consideraciones de instalación

La calidad de la máquina está muy influida por la rigidez del bastidor, la estabilidad hidráulica, la fiabilidad del sistema de control, la precisión de mecanizado de las matrices y conjuntos móviles, y la uniformidad de los componentes adquiridos. En las aplicaciones de curvado, las pequeñas desviaciones se acumulan rápidamente. La holgura, la presión inestable o un mecanizado deficiente de las matrices pueden provocar desviaciones angulares, repetibilidad inconsistente y desgaste prematuro, cuyo diagnóstico resulta costoso una vez que la máquina entra en producción.

Por esta razón, los compradores deben revisar cuidadosamente el abastecimiento de componentes y las rutinas de inspección. Wuxi Samgins afirma que los componentes hidráulicos, servo y CNC clave utilizan marcas importadas de renombre mundial para respaldar la precisión, la estabilidad y la vida útil. Esto no sustituye la validación específica del proyecto, pero es un indicador significativo al comparar proveedores cuyas especificaciones visibles pueden parecer similares sobre el papel, mientras que la calidad interna de fabricación difiere considerablemente.

La planificación de la instalación debe cubrir el espacio de suelo, el suministro eléctrico, los requisitos de aceite hidráulico, el almacenamiento de herramientas, las rutas de entrada y salida de material y el acceso del operario para la configuración y el mantenimiento. En muchos talleres, una máquina curvadora de tubos tiene un rendimiento inferior porque la célula circundante no fue diseñada para la manipulación segura de piezas largas. Una buena distribución reduce los retrasos de carga, los daños accidentales y la fatiga ergonómica durante la producción repetitiva.

La puesta en marcha debe incluir pruebas con piezas del cliente, optimización de parámetros, formación de operarios y una lista de verificación básica de aceptación que cubra la precisión del ángulo de curvado, la uniformidad del radio, la estabilidad del ciclo y los puntos de mantenimiento. Los proveedores que pueden respaldar el diseño, la fabricación, el servicio posventa y la orientación técnica son más fáciles de gestionar durante toda la vida útil del equipo, especialmente para compradores extranjeros que administran instalaciones remotas.

Normas del sector, expectativas de servicio y contexto real de proyectos

Una máquina curvadora de tubos normalmente se adquiere para entornos regulados o impulsados por especificaciones, y no como una herramienta independiente de taller. Los compradores suelen preguntar por la documentación de calidad, la conformidad con la seguridad eléctrica, la trazabilidad de las inspecciones y si el proveedor comprende las expectativas de los códigos del cliente. Aunque los requisitos exactos varían según el proyecto y la región geográfica, la familiaridad práctica con los sistemas de calidad basados en ISO y las directivas relacionadas con CE suele ser relevante en el comercio transfronterizo.

Wuxi Samgins indica que sus máquinas cumplen con el sistema de calidad ISO9001 y las directivas de maquinaria y LVD CE de la UE, y que el equipo cuenta con más de diez años de experiencia en exportación. En las compras B2B, esta combinación es importante porque el rendimiento de la máquina es solo una parte de la decisión. La comunicación clara, la disciplina documental y la capacidad de responder a preguntas sobre entrega, servicio y aspectos técnicos suelen determinar si un proyecto se mantiene dentro del plazo previsto.

Su lista de referencias incluye empresas como URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada y Lincoln Electric-MENA. Estos nombres indican experiencia atendiendo a diversos usuarios industriales y destinos de exportación, lo que puede ayudar a los compradores a evaluar si el proveedor está acostumbrado a la coordinación de proyectos en múltiples mercados.

Para los equipos de compras, la conclusión práctica es sencilla. Evalúe las especificaciones de la máquina junto con la preparación documental, la política de repuestos, la respuesta de servicio y la comprensión del proveedor de su secuencia de fabricación. Cuando una máquina curvadora de tubos forma parte de una línea más amplia de soldadura, corte o procesamiento de tuberías, el soporte coordinado entre categorías de equipos puede reducir las dificultades de implementación y simplificar futuras ampliaciones.

Calendario de mantenimiento, decisiones de actualización y tendencias futuras

El mantenimiento rutinario de una máquina curvadora de tubos debe seguir la intensidad de uso real, el tipo de material y el entorno operativo. Las comprobaciones diarias suelen centrarse en el estado hidráulico, los puntos de lubricación, la seguridad de los elementos de fijación, la limpieza de las matrices y el desgaste visible de las superficies de contacto. Las tareas semanales o mensuales normalmente incluyen la revisión de alineación, la inspección de fluidos, las comprobaciones eléctricas y la verificación de que la repetibilidad del ángulo no se haya desviado más allá de los límites de producción aceptables.

Las decisiones de actualización suelen activarse por uno de tres problemas: aumento de desperdicios en piezas de pared fina o complejas, rendimiento insuficiente o excesiva dependencia de la configuración de unos pocos operarios experimentados. En estos casos, pasar del curvado manual o hidráulico básico a una curvadora hidráulica CNC de tubos puede mejorar la uniformidad y hacer que el conocimiento del proceso sea más transferible mediante programas almacenados y configuraciones estandarizadas.

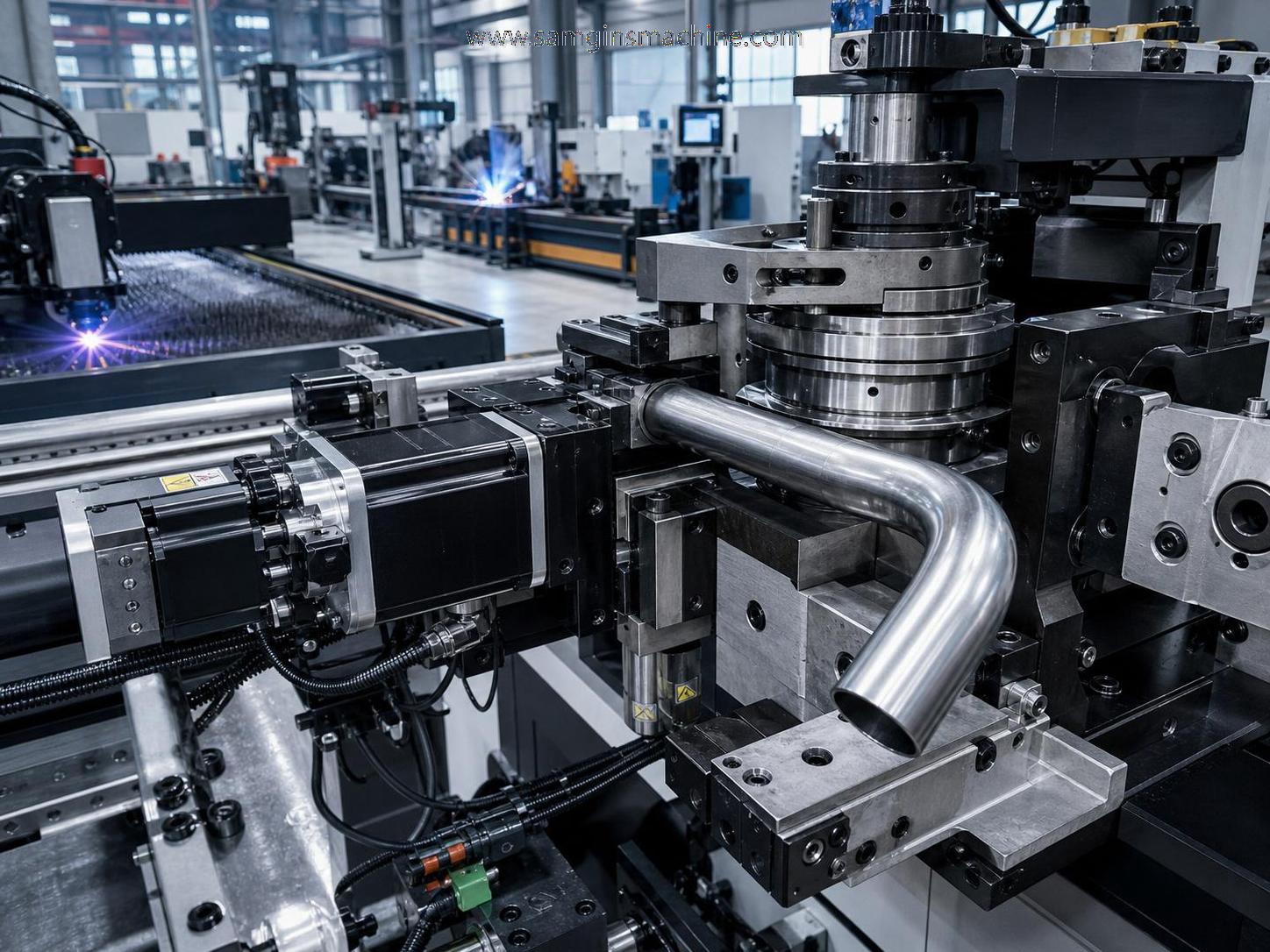

La dirección del mercado avanza hacia una mayor automatización, un control de precisión más estricto y menor desperdicio de material. Los compradores buscan cada vez más una mejor compensación del retorno elástico, cambios de herramientas más sencillos, almacenamiento digital de parámetros e integración con etapas de corte previas o de soldadura posteriores. Estas tendencias son coherentes con la demanda general de fabricación de calidad estable bajo presión laboral y producción de productos mixtos.

Para fines de planificación, temas relacionados como la guía de selección para tubos de pared fina y gruesa, las tendencias de automatización en 2026 y la disciplina de mantenimiento en equipos de fabricación se relacionan directamente con el rendimiento del curvado. Las empresas que tratan la máquina curvadora de tubos como un activo de proceso en lugar de una compra independiente suelen tomar mejores decisiones de actualización y lograr resultados de producción más predecibles con el tiempo.

Cuánto cuesta realmente una máquina curvadora de tubos

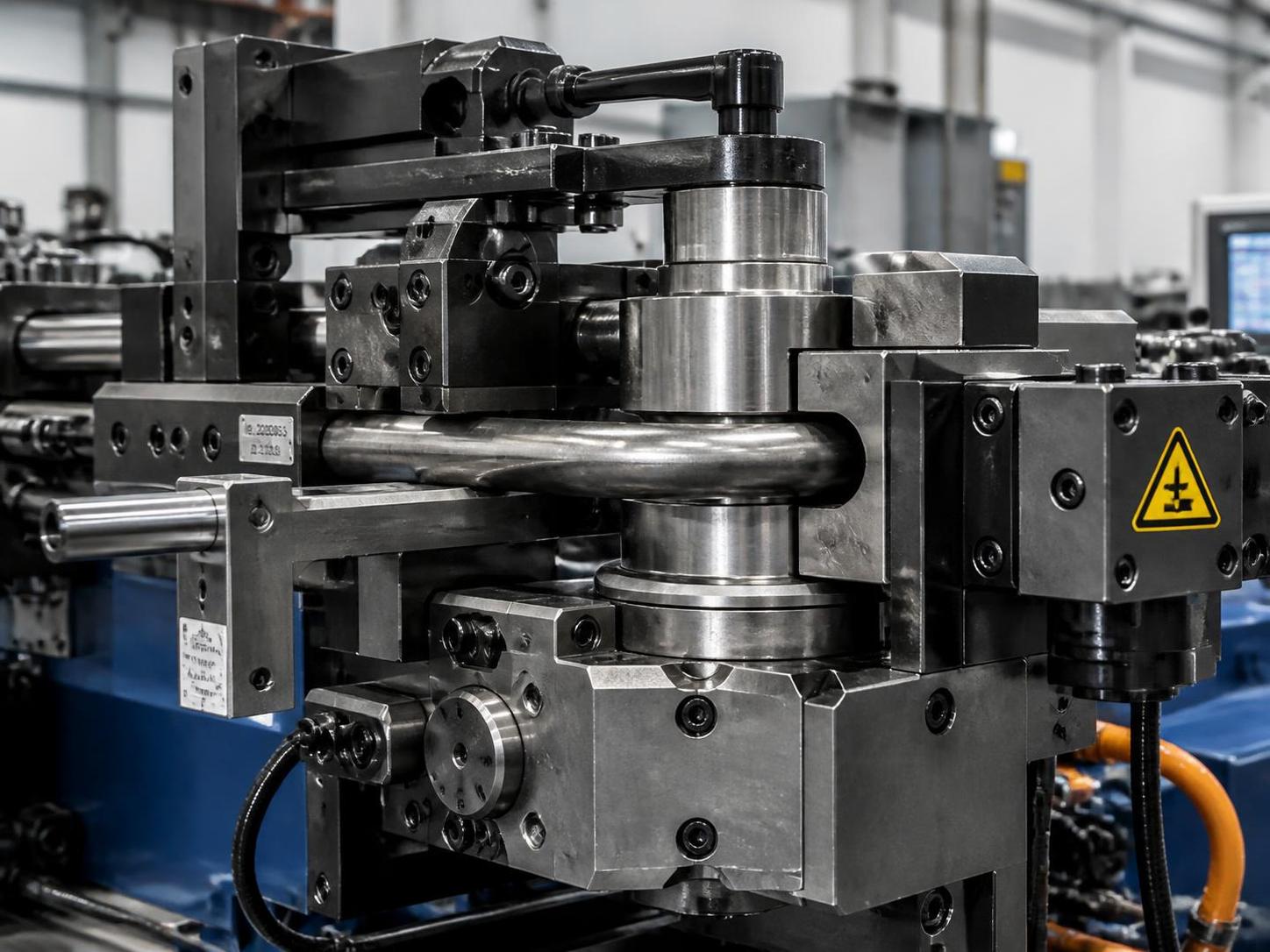

El precio de compra de una máquina curvadora de tubos es solo la parte visible del coste de propiedad. El coste total incluye herramientas, formación de operarios, instalación, repuestos, mano de obra de mantenimiento, consumibles hidráulicos, espacio de suelo, consumo de energía, tiempo de configuración, desperdicios y riesgo de inactividad. Una máquina de menor precio puede resultar más costosa durante su vida útil si produce una calidad de curvado inestable o depende de correcciones manuales frecuentes.

Las herramientas son un factor de coste importante porque diferentes diámetros, radios y tipos de material pueden requerir juegos específicos de matrices, mandriles y componentes de soporte. Los compradores deben estimar no solo el primer paquete de herramientas, sino también las futuras variaciones de producto. En fábricas con múltiples SKU, las herramientas de cambio rápido y la recuperación fiable de programas pueden tener un efecto significativo en la eficiencia laboral y las horas disponibles de máquina.

El retorno de la inversión debe evaluarse mediante mejoras de producción medibles: menos curvados rechazados, menor tiempo de ajuste en la soldadura o el ensamblaje posteriores, menor dependencia de los operarios y mayor fiabilidad de la programación. Cuando las piezas curvadas son visibles o están relacionadas con la seguridad, la uniformidad de calidad también puede proteger las relaciones con los clientes al reducir las reclamaciones en campo y las reparaciones. Estos factores suelen justificar una mayor inversión inicial en una plataforma de máquina con mejor control.

Una decisión de abastecimiento disciplinada compara conjuntamente la capacidad de la máquina, el soporte del proveedor y el coste del ciclo de vida. Para los compradores que buscan un socio de fabricación más amplio, Wuxi Samgins ofrece no solo equipos para el procesamiento de tubos y tuberías, sino también maquinaria de soldadura, corte, laminado, perforación y producción de vigas. Este alcance más amplio puede ser comercialmente útil cuando un proyecto requiere una planificación coordinada de equipos en lugar de la compra aislada de una sola máquina.
