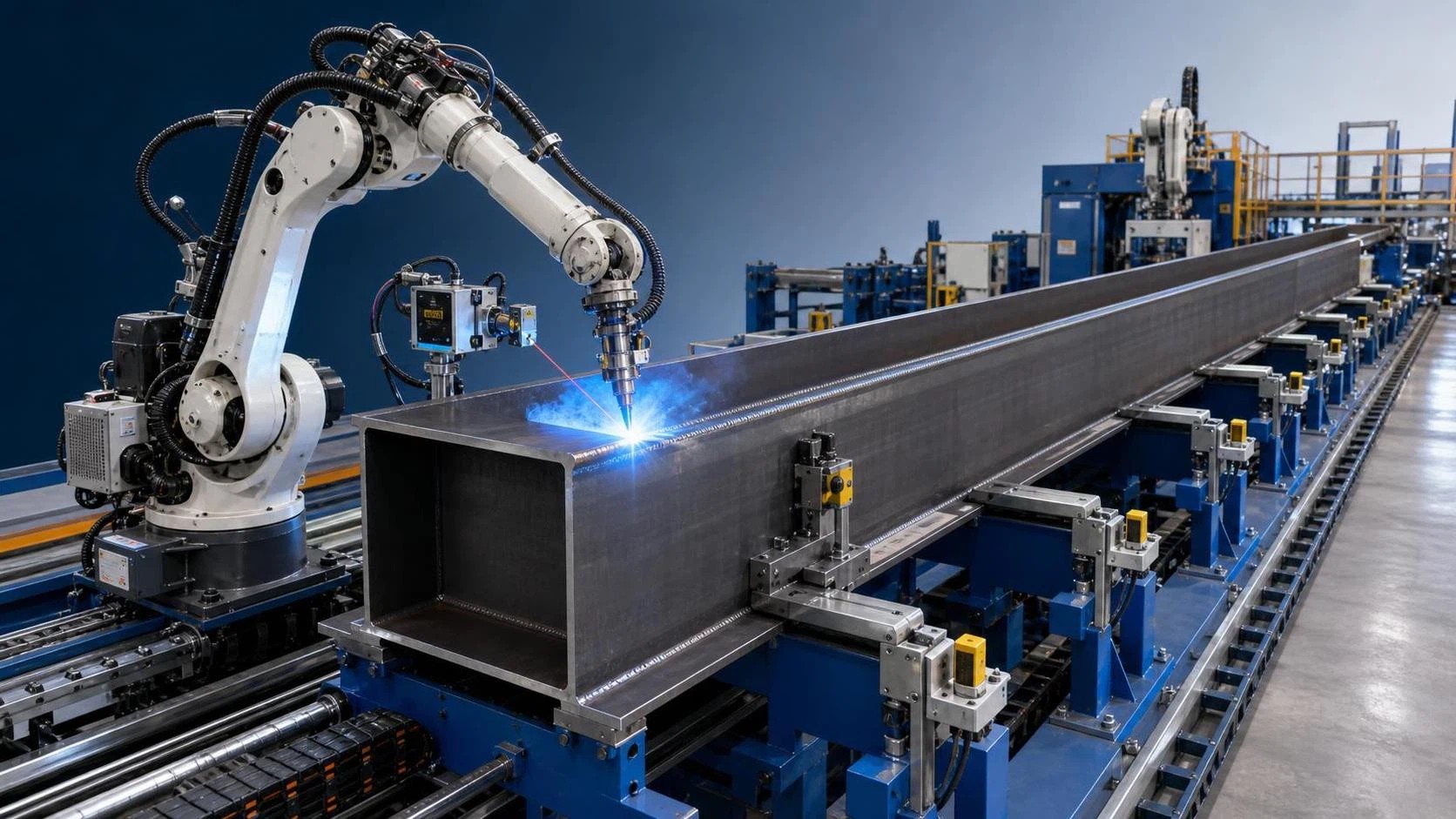

La soldadura entre el ala y el alma se rige por una cadena de condiciones geométricas, térmicas y de control de movimiento. Un robot de soldadura para la producción de vigas H debe mantener un ángulo de antorcha adecuado a lo largo de cordones longitudinales de filete, mientras el ala y el alma permanecen alineadas dentro del margen de ajuste permitido. La velocidad de avance del arco por sí sola no permite determinar si la celda producirá soldaduras estables. La condición de raíz, el rango de espesores de placa, la orientación de la junta, el proceso de alambre, el comportamiento del posicionador y el método utilizado para corregir la variación real de la pieza afectan al resultado.

Las líneas de vigas H procesan habitualmente componentes cuyas dimensiones nominales son uniformes, mientras que la condición real de los bordes y la geometría de montaje varían de una pieza a otra. El centrado del alma puede desplazarse, las placas de ala pueden presentar combadura local y las separaciones pueden cambiar después de la soldadura por puntos o la sujeción. Por lo tanto, el robot, la fuente de alimentación de soldadura, el pórtico, el transportador y el utillaje deben evaluarse como un único proceso y no como elementos de catálogo independientes.

La geometría de la junta determina el margen de automatización

La conexión habitual entre el ala y el alma es una soldadura longitudinal de filete a ambos lados del alma. Antes de seleccionar un sistema robótico, defina el rango completo de ancho de ala, altura de alma, espesor de placa, longitud de viga y tamaño de filete objetivo. Una celda diseñada en torno a una única sección nominal de viga puede volverse restrictiva cuando la mayor altura de alma desplaza el cordón fuera del alcance práctico de la muñeca o cuando las alas estrechas reducen la holgura disponible para el cuerpo de la antorcha y la boquilla de gas.

La tolerancia de ajuste debe indicarse en términos medibles. Las condiciones relevantes incluyen el desplazamiento del alma respecto a la línea central del ala, la separación de raíz entre placas, la desviación angular, el desalineamiento de bordes de placa, la altura de la soldadura por puntos y la curvatura permitida de la viga. Una trayectoria programada rígida supone que cada conjunto presenta el cordón en la misma ubicación. Esta suposición puede ser aceptable solo cuando el corte previo, la preparación de bordes, el montaje y la sujeción están estrictamente controlados. Cuando se prevea variación, la localización del cordón antes de soldar y el seguimiento del cordón durante la soldadura deben especificarse como funciones independientes.

La detección por contacto puede localizar un borde o una cara de referencia antes del encendido del arco, pero no puede compensar continuamente el movimiento que se desarrolla durante la soldadura. El seguimiento por tensión de arco puede seguir cambios moderados en la distancia entre la punta de contacto y la pieza después de establecerse un arco estable, según el proceso de soldadura seleccionado y la configuración de la junta. Pueden considerarse sistemas láser u ópticos cuando la condición de la superficie, el acceso a la junta y la variación prevista lo justifiquen. Su rendimiento depende de superficies de detección limpias y de una posición de montaje protegida contra salpicaduras e impactos.

El utillaje desempeña un papel equivalente. Las abrazaderas deben sujetar el alma lo suficiente para preservar la geometría de la junta sin causar una distorsión local excesiva ni obstruir la antorcha. Las superficies de referencia deben coincidir con la estrategia de coordenadas del robot. Si la viga se posiciona desde caras diferentes en distintas estaciones, las transformaciones de coordenadas y las tolerancias de transferencia requieren una definición explícita. Un programa de soldadura no puede compensar indefinidamente una ubicación inconsistente de las piezas.

Capacidad del proceso de soldadura y aporte térmico

El rango de corriente requerido debe cubrir las soldaduras de filete calificadas más pequeñas y más grandes, incluidas las condiciones de inicio y finalización. La soldadura por arco metálico con gas es habitual para filetes automatizados de vigas H porque admite alimentación continua de alambre y trayectorias de avance largas. El modo de transferencia específico, el diámetro de alambre, el gas de protección, la polaridad y la forma de onda de la fuente de alimentación deben seleccionarse mediante el desarrollo del procedimiento de soldadura, no a partir de los datos de carga útil del robot.

Para materiales más gruesos o filetes especificados de mayor tamaño, una sola pasada puede ser inadecuada o generar un perfil de cateto excesivo. La deposición multipasada plantea requisitos adicionales: colocación precisa de las pasadas, control de la temperatura entre pasadas cuando se requiera, limpieza accesible entre pasadas y una secuencia de cordones uniforme a ambos lados del alma. El controlador del robot debe coordinar los programas de soldadura con el movimiento del posicionador, las acciones de detección y cualquier estación externa de limpieza o inspección.

El aporte térmico debe considerarse junto con la velocidad de avance y la restricción de la junta. Aumentar la alimentación de alambre para reducir el tiempo de ciclo puede incrementar el metal depositado y modificar la penetración, el refuerzo, la generación de salpicaduras y la distorsión. Por el contrario, un procedimiento de baja corriente puede reducir la tasa de deposición, pero volverse sensible a la cascarilla de laminación, una mala puesta a tierra o una abertura de raíz variable. La calificación del procedimiento previsto debe representar los grados de placa, espesores, preparación de juntas y posiciones de soldadura reales esperados en producción.

El inicio y la terminación del arco requieren atención en vigas largas. Los inicios mal controlados pueden dejar condiciones de falta de fusión; las paradas bruscas pueden formar cráteres o falta de relleno local. Las lengüetas de entrada y salida, los movimientos programados de aproximación y salida, los parámetros de relleno de cráter y la ubicación permitida de terminación de la soldadura deben coordinarse con los requisitos de fabricación. Si se utilizan lengüetas, su método de retirada debe evitar dañar el ala o el alma terminadas.

Alcance del robot, carga útil y acceso de la antorcha

El alcance máximo nominal es solo un valor preliminar de evaluación. La envolvente de trabajo útil se reduce por la longitud de la antorcha, el tendido de cables, la holgura de colisión, los límites de las articulaciones del manipulador y la necesidad de mantener un ángulo de trabajo estable. Para soldaduras de filete horizontales, la antorcha normalmente necesita un ángulo de avance y un ángulo de trabajo definidos; cerca de los extremos de una viga, el robot puede tener que reorientarse rápidamente sin permitir que la muñeca, la boquilla o el cuello de la antorcha entren en contacto con abrazaderas y topes finales.

Un brazo de seis ejes puede ofrecer una valiosa libertad de orientación alrededor de soportes, diafragmas, rigidizadores y detalles irregulares de los extremos. Sin embargo, en la producción directa de vigas largas, el eje de desplazamiento longitudinal o el carro móvil determina con frecuencia la cobertura efectiva. El brazo debe evaluarse en cada estación crítica: inicio del cordón, sección central, extremo de la viga y toda zona donde un utillaje o soporte bloquee una aproximación directa.

El cálculo de la carga útil debe incluir toda la masa del proceso: antorcha de soldadura, alimentador de alambre cuando está montado en el brazo, sensor de colisión, conjunto de cables, accesorios antisalpicaduras y cualquier interfaz de cambio de herramienta. La carga útil indicada por sí sola no muestra si un robot puede mantener un rendimiento dinámico con un alcance extendido. El tendido de cables también necesita un examen práctico. Un conjunto de cables que se retuerce cerca de un límite de eje o roza contra los bordes de la viga puede generar paradas no planificadas y una orientación inconsistente de la antorcha.

Como ejemplo de los parámetros que se deben comparar, elRobot de manipulación multipropósito BR10iB-15 tiene una estructura de seis ejes, una carga útil de 10 kg, un alcance máximo de 1584 mm y una repetibilidad declarada de ±0.08 mm. Estos valores pueden ser adecuados para herramientas de proceso dentro de una celda compacta de soldadura, manipulación o corte, pero la idoneidad para una soldadura entre ala y alma sigue dependiendo del paquete de antorcha real, la disposición de los rieles, la envolvente de la viga y el estudio de interferencias. Las opciones de montaje en suelo, lateral y suspendido cambian las rutas de acceso, así como los requisitos de cimentación y mantenimiento.

Precisión de posicionamiento frente a precisión de trayectoria de soldadura

La repetibilidad del robot y la precisión absoluta de posición describen características diferentes. La repetibilidad indica con qué precisión el robot vuelve a una ubicación programada en condiciones determinadas. La precisión absoluta se refiere a la diferencia entre las posiciones ordenadas y reales en el sistema de coordenadas de la celda. Para la soldadura de vigas H, la repetibilidad puede favorecer un movimiento uniforme en conjuntos bien posicionados, mientras que el rendimiento de trayectoria absoluta, la calidad de calibración, la estabilidad del utillaje y la detección del cordón determinan si la antorcha alcanza la junta real.

La calibración debe cubrir el bastidor base del robot, el punto central de la herramienta, la relación con el eje externo, el sistema de coordenadas de la pieza y cualquier dispositivo de detección. Un pequeño error en la definición del punto central de la herramienta modifica tanto la distancia de separación de la boquilla como el ángulo de la antorcha. Esto se hace más evidente en el extremo lejano de la envolvente de alcance. Después de sustituir el cuello de la antorcha, recuperar una colisión, realizar el mantenimiento del riel o reubicar un utillaje, deben revisarse los registros de calibración aplicables antes de reanudar la producción.

Los ejes externos requieren interpolación sincronizada con el robot. Una viga transportada a través de una estación de soldadura fija, un robot que se desplaza sobre un riel y una viga girada en un posicionador generan riesgos de control diferentes. La mezcla de movimientos al inicio de un cordón puede ser útil para un desplazamiento suave, pero no debe iniciar la soldadura antes de que la posición y las condiciones del proceso sean estables. La realimentación del codificador, el juego mecánico, la rectitud del riel y los límites de aceleración influyen en el cordón resultante, especialmente cuando la soldadura comienza cerca de un cambio de dirección.

El seguimiento del cordón debe ajustarse a la variación real

La capacidad de seguimiento se especifica a veces de forma general, aunque su rango útil es limitado. La desviación lateral y vertical esperada del cordón, la velocidad de respuesta requerida, el tipo de junta y el estado de la superficie deben definirse antes de seleccionar un sensor. La cascarilla de laminación pesada, la imprimación, la humedad, el aceite y la escoria de las soldaduras por puntos pueden afectar simultáneamente a la fiabilidad de la detección y a la estabilidad de la soldadura.

• Búsqueda previa a la soldadura es adecuada cuando cada viga se mantiene firmemente sujeta y el cordón permanece estable después de encontrar los puntos de referencia.
• Corrección a través del arco puede abordar una variación moderada de trayectoria durante la soldadura cuando la señal eléctrica permanece suficientemente estable y el procedimiento de soldadura permite una interpretación fiable.
• Detección basada en visión puede ser compatible con conjuntos más variables, pero su campo de visión, método de limpieza, ventana protectora y respuesta a cambios en la reflectividad de la superficie requieren validación con material representativo.

El seguimiento no debe utilizarse para ocultar defectos generados aguas arriba. Un alma considerablemente desplazada, una separación de raíz intermitente o una soldadura por puntos situada en la trayectoria prevista de la antorcha pueden exceder el rango de corrección o producir una soldadura que parezca continua pero que no cumpla los requisitos dimensionales o de fusión. Establecer condiciones de rechazo antes de la soldadura automatizada evita que el robot procese conjuntos que primero requieren retrabajo.

Interfaces de la línea de producción y flujo de materiales

Una celda de soldadura de vigas H está limitada por el flujo de materiales tanto como por el tiempo de arco activo. Los transportadores de entrada deben soportar la viga sin provocar un cambio en la separación de la junta. La separación entre rodillos, la altura de soporte, la alineación de transferencia y la posición de parada deben ser adecuadas para los conjuntos más largos y pesados del rango previsto. Una viga larga y flexible puede combarse de manera diferente entre soportes, modificando la distancia de separación de la antorcha a lo largo de su longitud.

Las señales de interbloqueo entre la estación de montaje, el controlador del robot, la fuente de soldadura, el transportador, el sistema de seguridad y el equipo de salida deben definir claramente la secuencia. Los estados esenciales normalmente incluyen pieza presente, pieza sujeta, programa correcto seleccionado, eje externo preparado, fuente de soldadura preparada, fallo activo, soldadura completada y liberación permitida. La selección del programa debe vincularse a datos identificables de la pieza o a un método controlado de confirmación manual. Permitir la ejecución de una receta incorrecta de viga puede producir una soldadura geométricamente plausible pero no conforme.

Cuando se sueldan en secuencia dos cordones longitudinales, el equilibrio térmico y el momento de liberación son importantes. Soldar completamente un lado antes que el otro puede arrastrar el alma o el ala según la geometría de la sección y la restricción. Alternar lados, utilizar pasadas equilibradas o gestionar la secuencia mediante múltiples estaciones puede ser apropiado, pero el enfoque final debe seguir el procedimiento calificado y el comportamiento de distorsión observado. La viga debe permanecer sujeta hasta que la secuencia permita su liberación.

Control de calidad en el límite de la celda

La automatización no elimina la necesidad de definir criterios de aceptación. Las comprobaciones dimensionales antes de la soldadura deben abordar el montaje de la sección, la escuadría, el centrado del alma y el estado de la soldadura por puntos. Durante la soldadura, la supervisión del proceso puede registrar corriente, tensión, condición de alimentación de alambre, velocidad de avance, estado del flujo de gas, tiempo de arco y eventos de fallo. Dichos registros solo son útiles cuando están asociados a un identificador de pieza y se conservan en una forma que permita la trazabilidad cuando sea necesaria.

El examen visual después de la soldadura debe considerar el tamaño del cateto, los requisitos relacionados con la garganta cuando corresponda, la continuidad del cordón, la socavación, el solapamiento, las indicaciones de porosidad, el estado de las salpicaduras, la calidad de inicio y finalización, y la distorsión. El método de inspección, la base de muestreo y cualquier examen no destructivo requerido deben establecerse mediante la especificación de fabricación y el procedimiento de soldadura aplicables. Un sistema robótico debe permitir un acceso seguro para calibres y equipos de inspección sin obligar a realizar mediciones sobre material caliente o dentro de zonas de movimiento protegidas.

La ruta de retrabajo merece una trayectoria física definida. Retirar una viga del flujo normal, identificar la ubicación del cordón afectado, realizar la reparación conforme a un procedimiento aprobado y devolver la viga sin perder su registro de producción son cuestiones prácticas. Tratar el retrabajo como una excepción fuera del diseño de la celda suele provocar transportadores bloqueados y una trazabilidad ambigua.

Condiciones de instalación y acceso para mantenimiento

La rigidez de la cimentación, la alineación del riel, la canalización de cables, el tendido de la corriente de retorno de soldadura, la ventilación y los resguardos influyen en la repetibilidad a largo plazo. La trayectoria de retorno de soldadura debe disponerse de manera que se eviten trayectorias de corriente no deseadas a través de rodamientos, guías lineales, sensores o circuitos de puesta a tierra del controlador. Los cables de soldadura necesitan un tendido protegido, con un radio de curvatura adecuado y una ruta que permita el movimiento de los ejes en toda la envolvente programada.

Las condiciones ambientales también afectan a la selección del equipo. Un robot especificado para un rango determinado de temperatura y humedad aún requiere protección contra condensación, polvo conductor, partículas abrasivas de esmerilado y salpicaduras directas de soldadura. Una envolvente puede reducir la contaminación, pero no debe obstruir la refrigeración ni hacer impracticable el mantenimiento rutinario. Se necesita espacio para sustituir puntas de contacto, forros, bobinas de alambre, cuellos de antorcha, cubiertas de sensores y componentes de accionamiento sin desmontar los utillajes.

El mantenimiento preventivo debe centrarse en las condiciones que modifican la trayectoria de soldadura: desgaste de consumibles de la antorcha, acumulación en la boquilla, arrastre del forro, estado de los rodillos de alimentación de alambre, daños en cables, deriva del TCP, desgaste del utillaje, abrazaderas flojas y contaminación del riel. Supervisar estos elementos según las horas reales de producción y el historial de fallos suele ser más útil que basarse únicamente en un intervalo de calendario. La selección final debe documentar el rango permitido de vigas, la envolvente de proceso calificada, los límites del sensor, la precisión del eje externo y el método de recuperación después de una colisión o una soldadura interrumpida. Estos límites determinan si un robot de soldadura para la fabricación de vigas H permanece estable cuando las condiciones de producción se apartan de la pieza ideal.
