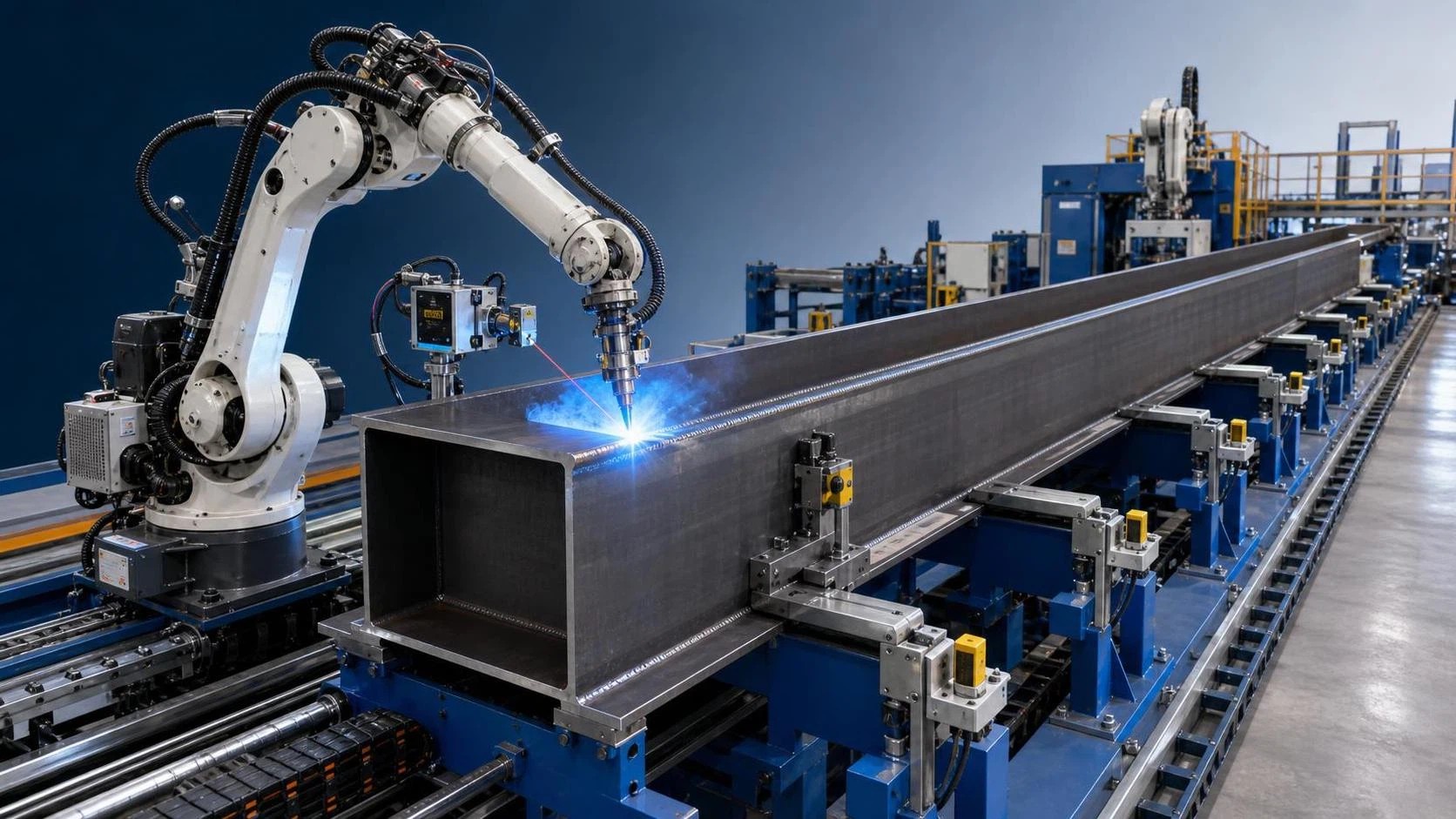

Сварка полки со стенкой определяется совокупностью геометрических, тепловых условий и условий управления движением. Сварочный робот для производства двутавровых балок должен поддерживать применимый угол наклона горелки при выполнении длинных продольных угловых швов, при этом полка и стенка должны оставаться выровненными в пределах допустимого диапазона сборки. Одна лишь скорость перемещения дуги не позволяет определить, будет ли ячейка производить стабильные сварные швы. На результат влияют состояние корня шва, диапазон толщин листа, ориентация соединения, процесс с применением проволоки, поведение позиционера и метод коррекции фактических отклонений заготовки.

Линии для двутавровых балок обычно обрабатывают компоненты с постоянными номинальными размерами, однако фактическое состояние кромок и геометрия сборки могут отличаться от детали к детали. Центровка стенки может смещаться, полочные листы могут иметь локальный прогиб, а зазоры могут изменяться после прихваточной сварки или зажима. Поэтому робот, источник сварочного тока, портальная система, конвейер и приспособление должны оцениваться как единый процесс, а не как отдельные позиции каталога.

Геометрия соединения определяет диапазон автоматизации

Обычное соединение полки со стенкой представляет собой продольный угловой шов с обеих сторон стенки. Перед выбором роботизированной системы необходимо определить полный диапазон ширины полки, высоты стенки, толщины листа, длины балки и требуемого размера углового шва. Ячейка, спроектированная под одно номинальное сечение балки, может стать ограничивающей, если максимальная высота стенки выводит шов за пределы практической рабочей зоны запястья робота или если узкие полки уменьшают зазор, доступный для корпуса горелки и газового сопла.

Допуски на сборку должны быть заданы в измеримых величинах. К значимым условиям относятся смещение стенки относительно центральной линии полки, корневой зазор между листами, угловое отклонение, несовпадение кромок листов, высота прихваточного шва и допустимый прогиб балки. Жестко запрограммированная траектория предполагает, что каждая сборка представляет шов в одном и том же месте. Такое предположение может быть приемлемым только при строгом контроле операций предшествующей резки, подготовки кромок, сборки и зажима. Если ожидаются отклонения, поиск шва перед сваркой и отслеживание шва во время сварки следует указывать как отдельные функции.

Контактное зондирование может определить положение кромки или базовой поверхности до зажигания дуги, но не может непрерывно компенсировать перемещения, возникающие во время сварки. Отслеживание по напряжению дуги может компенсировать умеренные изменения расстояния между контактным наконечником и изделием после установления стабильной дуги, в зависимости от выбранного сварочного процесса и конфигурации соединения. Лазерные или оптические системы могут рассматриваться, когда этого требуют состояние поверхности, доступ к соединению и ожидаемая величина отклонений. Их эффективность зависит от чистоты поверхностей зондирования и положения установки, защищенного от брызг и ударов.

Приспособление играет не менее важную роль. Зажимы должны достаточно надежно удерживать стенку для сохранения геометрии соединения, не вызывая чрезмерной локальной деформации и не перекрывая горелку. Базовые поверхности должны соответствовать стратегии координат робота. Если балка базируется по разным поверхностям на разных станциях, необходимо явно определить преобразования координат и допуски при передаче. Программа сварки не может бесконечно компенсировать нестабильное положение детали.

Возможности сварочного процесса и тепловложение

Требуемый диапазон тока должен охватывать наименьшие и наибольшие аттестованные угловые швы, включая условия начала и завершения. Дуговая сварка плавящимся электродом в защитных газах широко применяется для автоматизированной сварки угловых швов двутавровых балок, поскольку поддерживает непрерывную подачу проволоки и длинные траектории движения. Конкретный режим переноса, диаметр проволоки, защитный газ, полярность и форма тока источника должны выбираться при разработке технологии сварки, а не на основе данных о грузоподъемности робота.

Для более толстого материала или угловых швов увеличенного заданного размера один проход может быть непригоден либо может создавать чрезмерный профиль катета. Многопроходная наплавка предъявляет дополнительные требования: точное размещение проходов, контроль межслойной температуры при необходимости, доступная очистка между проходами и стабильная последовательность валиков с обеих сторон стенки. Контроллер робота должен координировать сварочные режимы с перемещением позиционера, действиями зондирования и любыми внешними станциями очистки или контроля.

Тепловложение необходимо рассматривать вместе со скоростью перемещения и жесткостью закрепления соединения. Увеличение подачи проволоки для сокращения времени цикла может увеличить объем наплавленного металла и изменить проплавление, усиление шва, образование брызг и деформацию. И наоборот, технология с низким током может снизить скорость наплавки, но стать чувствительной к прокатной окалине, плохому заземлению или переменному раскрытию корневого зазора. Аттестация предполагаемой технологии должна представлять фактические марки листа, толщины, подготовку соединений и сварочные положения, ожидаемые в производстве.

Началу и завершению дуги на длинных балках требуется уделять внимание. Плохо контролируемые начала могут оставлять участки непровара; резкие остановки могут образовывать кратеры или локальный недолив. Входные и выходные планки, запрограммированные движения захода и выхода, параметры заполнения кратера и допустимое место окончания шва должны быть согласованы с требованиями изготовления. При использовании планок метод их удаления не должен повреждать готовую полку или стенку.

Досягаемость робота, грузоподъемность и доступ горелки

Номинальная максимальная досягаемость является лишь предварительным значением для оценки. Полезная рабочая зона уменьшается из-за длины горелки, прокладки кабелей, зазоров для предотвращения столкновений, ограничений шарниров манипулятора и необходимости поддерживать стабильный рабочий угол. Для горизонтальных угловых швов горелке обычно требуется заданный угол перемещения и рабочий угол; вблизи концов балки роботу может потребоваться быстро изменить ориентацию, не допуская контакта запястья, сопла или шейки горелки с зажимами и концевыми упорами.

Шестиосевой манипулятор может обеспечивать ценную свободу ориентации вокруг кронштейнов, диафрагм, ребер жесткости и нестандартных торцевых элементов. Однако при производстве обычных длинных балок эффективную зону охвата часто определяет продольная ось перемещения или подвижная каретка. Манипулятор необходимо оценивать на каждой критической позиции: в начале шва, в центральной части, у конца балки и в каждой зоне, где приспособление или опора препятствует прямому подходу.

Расчет полезной нагрузки должен включать полную массу технологического оснащения: сварочную горелку, механизм подачи проволоки при его установке на манипуляторе, датчик столкновения, кабельный пакет, противобрызговые принадлежности и любой интерфейс смены инструмента. Указанная грузоподъемность сама по себе не показывает, способен ли робот сохранять динамические характеристики при большой досягаемости. Прокладка кабелей также требует практической проверки. Кабельный жгут, который перекручивается вблизи предела оси или трется о кромки балки, может вызвать незапланированные остановки и нестабильную ориентацию горелки.

В качестве примера параметров для сравнения, многофункциональный робот для перемещения BR10iB-15 имеет шестиосевую конструкцию, грузоподъемность 10 kg, максимальную досягаемость 1584 mm и заявленную повторяемость ±0.08 mm. Эти значения могут быть подходящими для технологического оснащения в компактной ячейке сварки, перемещения или резки, однако пригодность для сварки полки со стенкой по-прежнему зависит от фактического комплекта горелки, конфигурации рельса, габаритов балки и анализа помех. Варианты напольного, настенного и подвесного монтажа изменяют пути доступа, а также требования к фундаменту и техническому обслуживанию.

Точность позиционирования и точность траектории сварки

Повторяемость робота и абсолютная точность позиционирования описывают разные характеристики. Повторяемость показывает, насколько точно робот возвращается в запрограммированное положение при заданных условиях. Абсолютная точность относится к разнице между заданным и фактическим положением в системе координат ячейки. При сварке двутавровых балок повторяемость может обеспечивать стабильное движение на точно размещенных сборках, тогда как абсолютные характеристики траектории, качество калибровки, устойчивость приспособления и зондирование шва определяют, достигает ли горелка фактического соединения.

Калибровка должна охватывать базовую систему координат робота, центральную точку инструмента, взаимосвязь внешних осей, систему координат заготовки и любое устройство зондирования. Небольшая ошибка в определении центральной точки инструмента изменяет как вылет сопла, так и угол горелки. Это становится более заметным на дальнем конце зоны досягаемости. После замены шейки горелки, восстановления после столкновения, обслуживания рельса или перемещения приспособления соответствующие записи о калибровке должны быть проверены до возобновления производства.

Внешние оси требуют синхронизированной интерполяции с роботом. Балка, проходящая через неподвижную сварочную станцию, робот, перемещающийся по рельсу, и балка, поворачиваемая на позиционере, создают различные риски управления. Сглаживание движения в начале шва может быть полезно для плавного перемещения, однако сварка не должна начинаться до стабилизации положения и параметров процесса. Обратная связь от энкодера, механический люфт, прямолинейность рельса и ограничения ускорения влияют на формируемый валик, особенно когда сварка начинается близко к изменению направления.

Отслеживание шва должно соответствовать фактическим отклонениям

Возможности отслеживания иногда задаются слишком обобщенно, хотя их полезный диапазон ограничен. До выбора датчика необходимо определить ожидаемое боковое и вертикальное отклонение шва, требуемую скорость реакции, тип соединения и состояние поверхности. Сильная прокатная окалина, грунтовка, влага, масло и шлак от прихваточных швов могут одновременно влиять на надежность зондирования и стабильность сварки.

• Поиск перед сваркой подходит, когда каждая балка надежно закреплена и шов остается стабильным после нахождения опорных точек.
• Коррекция через дугу может компенсировать умеренные отклонения траектории во время сварки, если электрический сигнал остается достаточно стабильным, а технология сварки обеспечивает надежную интерпретацию.
• Сенсирование на основе машинного зрения может поддерживать более изменчивые сборки, однако его поле зрения, метод очистки, защитное окно и реакция на изменение отражательной способности поверхности нуждаются в проверке на типовом материале.

Отслеживание не следует использовать для маскировки дефектов, возникших на предыдущих операциях. Значительное смещение стенки, прерывистый корневой зазор или прихваточный шов, находящийся на предполагаемой траектории горелки, могут превышать диапазон коррекции или приводить к шву, который выглядит непрерывным, но не соответствует размерным требованиям или требованиям к сплавлению. Установление условий браковки до автоматизированной сварки предотвращает обработку роботом сборок, требующих предварительной доработки.

Интерфейсы производственной линии и поток материалов

Сварочная ячейка для двутавровых балок ограничена потоком материалов не меньше, чем временем горения дуги. Входные конвейеры должны поддерживать балку, не вызывая изменения зазора в соединении. Шаг роликов, высота опор, выравнивание при передаче и положение упоров должны соответствовать самым длинным и тяжелым сборкам в заданном диапазоне. Длинная гибкая балка может по-разному прогибаться между опорами, изменяя вылет горелки по всей длине.

Сигналы взаимодействия между станцией сборки, контроллером робота, сварочным источником, конвейером, системой безопасности и выходным оборудованием должны четко определять последовательность. К основным состояниям обычно относятся наличие детали, зажатие детали, выбор правильной программы, готовность внешней оси, готовность сварочного источника, активная неисправность, завершение сварки и разрешение на освобождение. Выбор программы должен быть связан с идентифицируемыми данными заготовки или контролируемым методом ручного подтверждения. Использование неправильного рецепта балки может привести к геометрически правдоподобному, но несоответствующему сварному шву.

Если два продольных шва свариваются последовательно, важны тепловой баланс и момент освобождения. Полная сварка одной стороны до другой может деформировать стенку или полку в зависимости от геометрии сечения и жесткости закрепления. Чередование сторон, применение сбалансированных проходов или управление последовательностью через несколько станций может быть целесообразным, однако окончательный подход должен соответствовать аттестованной технологии и наблюдаемому поведению деформаций. Балка должна оставаться закрепленной, пока последовательность не позволит ее освободить.

Контроль качества на границе ячейки

Автоматизация не устраняет необходимость определения критериев приемки. Контроль размеров до сварки должен охватывать сборку сечения, перпендикулярность, центровку стенки и состояние прихваток. Во время сварки мониторинг процесса может регистрировать ток, напряжение, состояние подачи проволоки, скорость перемещения, состояние расхода газа, время горения дуги и события неисправностей. Такие записи полезны только при их привязке к идентификатору детали и хранении в форме, обеспечивающей прослеживаемость там, где она требуется.

Визуальный контроль после сварки должен учитывать размер катета, требования, связанные с толщиной горла шва, если применимо, непрерывность валика, подрезы, наплывы, признаки пористости, состояние брызг, качество начала и окончания шва, а также деформацию. Метод контроля, основа выборки и любые необходимые неразрушающие испытания должны устанавливаться применимой спецификацией изготовления и технологией сварки. Роботизированная система должна обеспечивать безопасный доступ для калибров и контрольного оборудования без необходимости выполнять измерения над горячим материалом или внутри огражденных зон движения.

Маршрут доработки должен иметь определенный физический путь. Вывод балки из обычного потока, идентификация местоположения затронутого шва, выполнение ремонта по утвержденной технологии и возврат балки без потери производственной записи являются практическими вопросами. Рассмотрение доработки как исключения за пределами проекта ячейки часто приводит к блокировке конвейеров и неоднозначной прослеживаемости.

Условия монтажа и доступ для обслуживания

Жесткость фундамента, выравнивание рельса, размещение кабелей, прокладка обратного сварочного тока, вентиляция и ограждения влияют на долговременную повторяемость. Обратный сварочный контур должен быть организован так, чтобы исключить непреднамеренные пути тока через подшипники, линейные направляющие, датчики или цепи заземления контроллера. Сварочные кабели требуют защищенной прокладки с достаточным радиусом изгиба и маршрута, обеспечивающего движение осей по всему запрограммированному диапазону.

Условия окружающей среды также влияют на выбор оборудования. Робот, рассчитанный на определенный диапазон температуры и влажности, все равно требует защиты от конденсации, проводящей пыли, абразивных частиц шлифования и прямых сварочных брызг. Корпус может уменьшить загрязнение, но не должен препятствовать охлаждению или делать регулярное обслуживание непрактичным. Необходимо пространство для замены контактных наконечников, направляющих каналов, катушек проволоки, шеек горелок, крышек датчиков и приводных компонентов без демонтажа приспособлений.

Профилактическое обслуживание должно быть сосредоточено на условиях, изменяющих траекторию сварки: износе расходных частей горелки, налипании на сопле, сопротивлении направляющего канала, состоянии роликов подачи проволоки, повреждении кабелей, дрейфе TCP, износе приспособления, ослабленных зажимах и загрязнении рельса. Контроль этих параметров по фактическим часам производства и истории неисправностей обычно полезнее, чем опора только на календарный интервал. Окончательный выбор должен документировать допустимый диапазон балок, аттестованный диапазон процесса, пределы датчиков, точность внешних осей и метод восстановления после столкновения или прерванной сварки. Эти границы определяют, сохранит ли сварочный робот для изготовления двутавровых балок стабильность, когда производственные условия отклоняются от идеальной детали.
