Маркировка CE часто рассматривается как простое требование при выборе поставщика: на роботе имеется маркировка CE, декларация доступна, и закупка может быть продолжена. Такой подход создаёт предотвратимые риски в европейских проектах. Сварочный робот с маркировкой CE может соответствовать требованиям как самостоятельная машина, однако готовая сварочная ячейка всё равно может не соответствовать требованиям после добавления позиционера, защитного ограждения, станции очистки горелки, интерфейса вытяжной вентиляции, оборудования для перемещения заготовок или локальных систем управления.

Практический вопрос заключается не в том, может ли поставщик предъявить сертификат CE. В большинстве случаев для стандартного промышленного сварочного робота официального сертификата ЕС «CE» не существует. Существенный вопрос состоит в том, может ли экономический оператор, ответственный за размещение законченного оборудования на рынке ЕС, продемонстрировать действительный процесс оценки соответствия, документированное снижение рисков и прослеживаемые доказательства для фактически поставленной и установленной конфигурации.

Это различие особенно важно при роботизированной сварке, где манипулятор робота является лишь одним элементом системы, включающей движение, электрическую энергию, сварочный ток, сжатые газы, тепло, оптическое излучение, дым, острые заготовки и иногда совместные режимы работы. Поэтому маркировка CE является вопросом управления системой, а не только управления документами.

Что фактически означает маркировка CE

Маркировка CE является юридической декларацией производителя о соответствии продукции применимому законодательству ЕС. Она не является наградой за качество, доказательством стабильности производства, гарантией производительности или одобрением, автоматически выданным европейским органом. Машина может иметь подлинную маркировку CE и всё же быть непригодной для конкретного предприятия, если её предполагаемое использование, функции безопасности, условия установки или границы интеграции не были надлежащим образом определены.

Для оборудования, размещённого на рынке ЕС до 20 января 2027 года, основной правовой базой остаётся Директива по машинам 2006/42/EC. Регламент ЕС по машинам (EU) 2023/1230 будет применяться с 20 января 2027 года, заменив Директиву. Для проектов со сроками поставки, ввода в эксплуатацию или многолетними рамочными соглашениями, охватывающими этот переходный период, следует установить, какой правовой режим регулирует размещение каждой машины на рынке, а не предполагать, что один документ будет оставаться достаточным неограниченное время.

Система сварочного робота также может подпадать под действие другого законодательства в зависимости от её конструкции и поставляемого оборудования. Распространённые примеры включают Директиву EMC 2014/30/EU по электромагнитной совместимости и, при необходимости, Директиву по радиооборудованию 2014/53/EU для функций беспроводной связи. Электрооборудование, используемое в составе машин, часто оценивается в рамках законодательства о машинах, которое уже включает цели электрической безопасности для машин; анализ применимых директив должен быть чётко указан в Декларации соответствия ЕС, а не определяться предположительно по наличию шкафа управления.

Поэтому слова «сварочный робот, сертифицированный CE» полезны как сокращённое обозначение при поиске поставщиков, но могут скрывать центральный факт соответствия: маркировка CE должна относиться к поставляемой машине или сборке, её заявленному предполагаемому использованию и юридической ответственности стороны, наносящей маркировку.

Робот, сварочный комплект и законченная ячейка — не одно и то же

Проекты промышленной автоматизации часто предполагают три различных статуса соответствия.

Готовый робот может поставляться как машина с собственной маркировкой CE, Декларацией соответствия ЕС, инструкциями и определёнными эксплуатационными ограничениями. Производитель робота отвечает за соответствие этого изделия в поставленном виде.

Частично укомплектованная машина может поставляться для встраивания в другую машину или более крупную сборку. В этом случае она не готова самостоятельно выполнять конкретное применение. Обычно она должна сопровождаться Декларацией о встраивании и инструкциями по сборке, а не представляться как полностью готовая машина с маркировкой CE. Окончательный сборщик должен завершить процедуру оценки соответствия до ввода сборки в эксплуатацию.

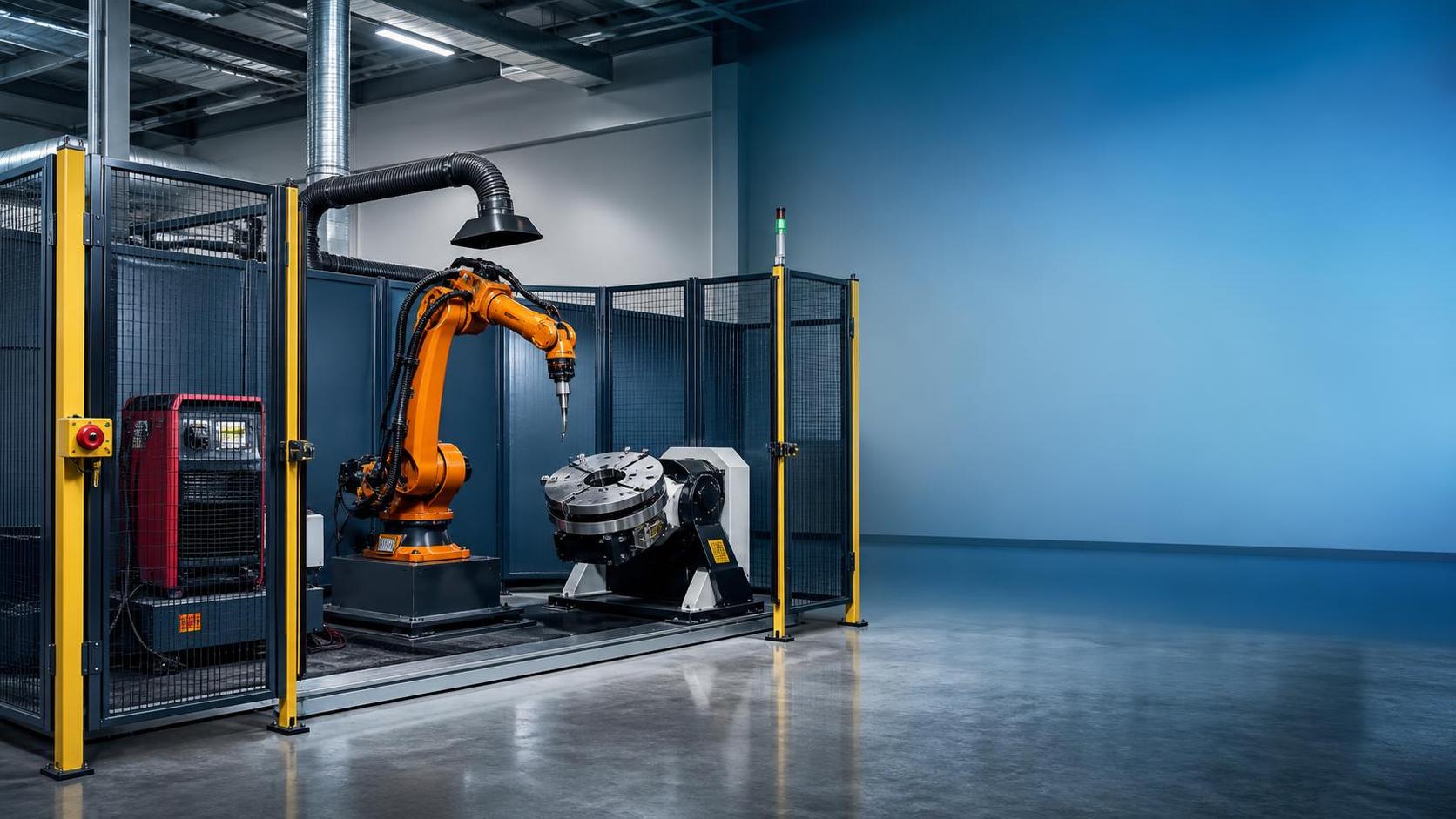

Законченная сварочная ячейка включает робота, источник сварочного тока, механизм подачи проволоки, горелку, приспособления, позиционеры, ограждения, ворота, системы безопасности, блокировки, логику управления и, возможно, оборудование загрузки или разгрузки. Тот, кто объединяет эти элементы в работоспособный блок и предоставляет его под своим именем, может стать производителем сборки в юридическом смысле. Эта сторона должна оценить риски, создаваемые интерфейсами, подготовить или хранить техническую документацию, выдать правильную декларацию и нанести маркировку CE на готовую ячейку.

Именно здесь многие закупочные документы становятся недостаточными. Они содержат документы CE для робота и сварочного аппарата, но не содержат документированного анализа опасностей, возникающих, когда робот перемещает деталь рядом с вращающимся позиционером, когда защитная дверь открывается во время сварочного цикла или когда неисправность периферийного устройства препятствует передаче аварийной остановки на всю систему.

Документы, которые следует проверить до выпуска

Заявление поставщика о CE следует проверять посредством согласованного комплекта документов. Документы не обязаны раскрывать все конфиденциальные инженерные детали, но должны позволять покупателю определить, что было оценено, кем и для какой границы оборудования.

• Декларация соответствия ЕС: Подтвердите юридическое наименование и адрес производителя или уполномоченного представителя, идентификацию продукции, применимое законодательство, использованные соответствующие стандарты, личность подписанта, дату и подпись. Модель, охват серийных номеров и описание продукции должны соответствовать поставленному оборудованию.
• Декларация о встраивании: Если компонент является частично укомплектованной машиной, это само по себе не является недостатком. Это указывает, что окончательная ответственность за CE остаётся у изготовителя ячейки или интегратора. В проектной документации должна быть указана эта ответственная сторона.
• Инструкции по эксплуатации и установке: Они должны охватывать транспортировку, сборку, анкерное крепление, электрическое подключение, защитные меры, допустимое использование, предсказуемое неправильное использование, техническое обслуживание, остаточные риски и требуемую квалификацию. Общая брошюра не является руководством по эксплуатации.
• Оценка рисков и концепция безопасности: Запросите соответствующее резюме или доказательства валидации безопасности. Они должны определять существенные опасности и показывать, каким образом риски были снижены посредством конструктивных мер, защитных мер, мер управления и информации по эксплуатации.
• Электрическая документация и документация по управлению: Электрические схемы, пневматические схемы при необходимости, архитектура цепей безопасности, перечни устройств, а также механизмы управления программным обеспечением или параметрами необходимы для приёмки и контроля будущих модификаций.
• Валидация функций безопасности: Реле безопасности или ПЛК безопасности не являются доказательством того, что функция безопасности работает требуемым образом. В проекте должны быть документированы требуемый уровень эффективности или целевой уровень целостности безопасности, реализованная архитектура, верификация и валидационные испытания.
• Доказательства на уровне компонентов: Блокировки ограждений, устройства аварийной остановки, световые завесы, лазерные сканеры, контроллеры безопасности, сварочное оборудование и защитные устройства должны иметь соответствующую документацию. Соответствие компонентов не заменяет соответствие готовой ячейки.

Технический файл обычно хранится у производителя и не обязательно должен передаваться полностью. Однако покупатель не должен принимать это ограничение как причину для получения только логотипа CE и одностраничной декларации. Поставщик должен предоставить достаточные доказательства для ввода в эксплуатацию, проверки, обслуживания и расследования инцидентов, сохраняя при этом требуемую техническую документацию в течение установленного законом срока.

Стандарты являются полезными доказательствами, а не заменой инженерного суждения

Гармонизированные стандарты могут обеспечивать презумпцию соответствия применимым правовым требованиям при правильном применении и в пределах их области действия. Они не отменяют необходимость оценки рисков, специфичной для конкретной машины. В автоматизации сварки обычно встречаются стандарты EN ISO 12100 для оценки и снижения рисков, EN ISO 10218-1 и EN ISO 10218-2 для промышленных роботов и роботизированных систем, EN 60204-1 для электрооборудования машин и EN ISO 13849-1 и EN ISO 13849-2 для систем управления, связанных с безопасностью.

Другие стандарты могут быть актуальны для стационарных ограждений, устройств блокировки, безопасных расстояний, функций аварийной остановки и сварочного оборудования. Точные редакции, указанные в декларации, должны быть проверены по применимым ссылкам на гармонизированные стандарты на момент размещения машины на рынке. Номера стандарта в коммерческом предложении недостаточно; проектная группа должна понимать, какие опасности он охватывает и какие опасности остаются специфичными для объекта.

Совместная сварка требует особой осторожности. Робот, описанный как «коллаборативный», не становится автоматически безопасным для работы без периметрального ограждения. Сварка создаёт опасности, которые обычно остаются неприемлемыми при неограниченном сосуществовании человека и робота: излучение дуги, горячие поверхности, брызги, точки защемления, острые кромки, сварочные дымы, движущиеся заготовки и непредвиденные движения, вызванные неисправностями процесса. Любое заявление о коллаборативной работе должно подтверждаться оценкой, специфичной для задачи, включая геометрию инструмента, усилия концевого эффектора, подачу детали, ограничения скорости, рабочие режимы и эффективность защитных мер.

Опасности сварки часто находятся за пределами заявленной поставщиком робота границы

Проекты роботизированной сварки часто задерживаются, поскольку файл CE машины рассматривается, а технологические опасности считаются отдельным вопросом производственных помещений. В действительности границей между безопасностью машин и безопасностью рабочего места необходимо управлять явно.

Типичным примером является вытяжная вентиляция. Роботизированная ячейка может быть оснащена соединениями для вытяжки, однако декларация поставщика может охватывать только интерфейс воздуховода со стороны ячейки, а не производительность вытяжной системы предприятия, условия выброса, фильтрацию, пожарный риск или соответствие местным требованиям по воздействию на работников. Та же проблема возникает в отношении подачи защитного газа, хранения баллонов, распределения электроэнергии, заземления и противопожарного контроля.

Защита от вспышки дуги, сварочные шторы, смотровые панели ограждения, шум и меры контроля огневых работ также требуют проверки на уровне объекта. Если ячейка обрабатывает оцинкованный, покрытый, маслянистый или загрязнённый материал, профиль выбросов и требования к обслуживанию могут существенно отличаться от стандартного применения сварки низкоуглеродистой стали. Декларация соответствия не снимает с работодателя обязанность контролировать риски на рабочем месте в соответствии с национальным внедрением правил ЕС по охране труда.

Оснастка для закрепления заготовок заслуживает не меньшего внимания. Приспособления и позиционеры часто выбираются поздно, хотя они могут создавать опасности раздавливания, захвата, выброса и падения, которые коренным образом меняют оценку рисков ячейки. Защитное ограждение робота, достаточное для движения манипулятора, может оказаться недостаточным, когда длинная заготовка проходит через тот же рабочий контур на вращающемся позиционере.

Приёмочное испытание должно подтверждать поставленные функции безопасности

Заводские приёмочные испытания и приёмочные испытания на площадке должны включать проверку безопасности, а не только демонстрацию качества сварки и времени цикла. В спецификации проекта следует указать, кто присутствует при испытаниях, какие условия испытываются, как регистрируются отклонения и какие доказательства требуются до разрешения производства.

Испытания обычно должны охватывать аварийные остановки, функции защитной остановки, блокировки защитных дверей, предотвращение непредвиденного перезапуска, выбор режима, обучение на пониженной скорости, реакцию сканера безопасности или световой завесы при их установке, логику сброса, отключение и восстановление питания, реакцию на неисправность источника сварочного тока и безопасное поведение периферийных устройств, таких как позиционеры и зажимы. Важно испытывать достоверные условия неисправности, а не только нормальную последовательность работы.

Измерения безопасных расстояний и данные о времени остановки важны при использовании защитных устройств, реагирующих на присутствие. Сканер может надёжно обнаруживать проникновение, но всё же быть расположен слишком близко, если робот, позиционер или движущаяся заготовка не могут остановиться до того, как человек достигнет опасной зоны. Изменения полезной нагрузки, скорости, оснастки или размеров детали могут сделать недействительными предположения, использованные при первоначальном расчёте.

Приёмочный файл также должен включать прослеживаемость серийных номеров, записи версий программного обеспечения, резервные копии параметров, записи калибровки или настроек, если применимо, и перечень открытых действий. Эти меры контроля необходимы, когда будущий инцидент, модификация или аудит требует от организации установить, какая конфигурация была принята.

Не переносите доказательства CE между разными машинами

В проектах по изготовлению часто закупается несколько машин у одного поставщика или через связанную цепочку поставок: столы для резки, сварочные ячейки, системы перемещения и оборудование для финишной обработки. Документация должна оставаться специфичной для каждого оборудования. Доказательства CE для машины плазменной резки не подтверждают соответствие роботизированной сварочной ячейки, даже если обе машины используют ЧПУ, защитные кожухи и аналогичные электрические компоненты.

Например, станок плазменной резки с ЧПУ столового типа может включать бесконтактное зажигание дуги, автоматическое управление высотой горелки, удаление пыли и опциональную подводную резку. Эти функции создают собственные аспекты безопасности и выбросов, включая электрическую изоляцию, улавливание дыма, защиту от света дуги, перемещение материалов и безопасный доступ для обслуживания. Его декларация, инструкции и оценка рисков должны рассматриваться как относящиеся к отдельной машине или как часть документированной интегрированной линии, где общее управление и передача материалов создают дополнительные опасности.

Тот же принцип применяется, когда детали после резки загружаются в сварочного робота. Острые кромки, остаточное тепло, нестабильные остатки раскроя и изменения геометрии деталей могут не возникать в роботизированной системе, но способны влиять на безопасную загрузку, целостность приспособлений и воздействие на оператора в процессе сварки.

Распространённые предупреждающие признаки в документации CE

Несколько повторяющихся проблем оправдывают эскалацию до выпуска заказа или ввода оборудования в эксплуатацию:

• «Сертификат CE», выданный незнакомой частной организацией, без соответствующей Декларации соответствия ЕС или ясной правовой основы.
• Декларации, в которых указан только манипулятор робота, тогда как коммерческое предложение описывает законченную сварочную ячейку.
• Одна декларация, охватывающая несколько не связанных между собой моделей с расплывчатыми описаниями и без прослеживаемости серийных номеров.
• Инструкции, не определяющие предполагаемое использование, остаточные риски, требуемые защитные меры или ограничения интеграции.
• Чертежи безопасности, отличающиеся от физической компоновки, включая изменённые положения ворот, снятые ограждения или добавленные конвейеры.
• Заявления о коллаборативной работе без оценки рисков, специфичной для задачи, и проверенных защитных мер.
• Неконтролируемые изменения на объекте программ робота, логики ПЛК безопасности, ограждений, позиционеров или точек доступа после приёмки.

Маркировка CE может быть законно нанесена только после завершения соответствующей оценки соответствия. Её раннее нанесение для соблюдения срока отгрузки с обещанием «завершить документы позднее» нарушает правильную последовательность обеспечения соответствия.

Управление модификациями после ввода в эксплуатацию

Соответствие не фиксируется в день ввода ячейки в эксплуатацию. Изменения вылета робота, оснастки, приспособлений, ограждений, производительности, параметров процесса, логики безопасности или рабочего режима могут изменить профиль рисков. Юридическое последствие модификации зависит от её характера и применимой национальной практики надзора, однако существенные изменения могут потребовать новой оценки рисков и перенести обязанности, аналогичные обязанностям производителя, на организацию, вносящую изменение.

Дисциплинированный процесс управления изменениями должен требовать документированного описания модификации, анализа затронутых опасностей, проверки функций безопасности, обновления чертежей и программного обеспечения, повторного обучения операторов и решения о необходимости пересмотра документации по соответствию. Это особенно важно, когда улучшения производительности вводятся после первоначального ввода в эксплуатацию, поскольку более высокие скорости, большие полезные нагрузки или сокращённое время доступа могут подорвать первоначальные предположения о защитных мерах.

Для европейских проектов сварки маркировку CE следует рассматривать как цепочку доказательств, подтверждающую безопасное инженерное решение. Наилучший результат закупки — не поставщик, который просто заявляет, что его робот сертифицирован CE. Это определённая граница системы, достоверная декларация ответственного производителя, прослеживаемые технические доказательства, валидированные функции безопасности и контролируемая интеграция от заводской приёмки до эксплуатации на площадке.
