El marcado CE suele tratarse como un simple requisito de selección de proveedores: el robot lleva una etiqueta CE, hay una declaración disponible y la compra puede continuar. Este enfoque genera una exposición evitable en los proyectos europeos. Un robot de soldadura con marcado CE puede ser conforme como máquina independiente, pero la célula de soldadura final puede seguir sin ser conforme después de añadir un posicionador, una valla de seguridad, una estación de limpieza de antorchas, una interfaz de extracción de humos, equipos de manipulación de piezas o controles de planta.

La cuestión práctica no es si un proveedor puede mostrar un certificado CE. En la mayoría de los casos, no existe un “certificado CE” oficial de la UE para un robot industrial de soldadura estándar. La cuestión relevante es si el operador económico responsable de comercializar la maquinaria terminada en el mercado de la UE puede demostrar un proceso válido de evaluación de la conformidad, una reducción de riesgos documentada y pruebas trazables para la configuración efectivamente entregada e instalada.

Esta distinción es especialmente importante en la soldadura robotizada, donde el brazo robótico es solo un elemento de un sistema que contiene movimiento, energía eléctrica, corriente de soldadura, gases comprimidos, calor, radiación óptica, humos, piezas afiladas y, en ocasiones, modos de funcionamiento colaborativos. Por tanto, el marcado CE es una cuestión de control del sistema, no meramente de control documental.

Qué representa realmente el marcado CE

El marcado CE es la declaración legal del fabricante de que un producto cumple la legislación aplicable de la UE. No es un premio de calidad, una prueba de consistencia de fabricación, una garantía de rendimiento ni una aprobación emitida automáticamente por una autoridad europea. Una máquina puede llevar un marcado CE auténtico y, aun así, no ser adecuada para una planta concreta si no se han definido correctamente su uso previsto, sus funciones de seguridad, sus condiciones de instalación o sus límites de integración.

Para la maquinaria comercializada en el mercado de la UE antes del 20 de enero de 2027, el marco jurídico principal sigue siendo la Directiva de Máquinas 2006/42/CE. El Reglamento de Máquinas de la UE (UE) 2023/1230 será aplicable a partir del 20 de enero de 2027, sustituyendo a la Directiva. Los proyectos con fechas de entrega, fechas de puesta en servicio o acuerdos marco plurianuales que abarquen esta transición deben determinar qué régimen jurídico rige cada comercialización de una máquina, en lugar de asumir que un documento seguirá siendo suficiente indefinidamente.

Un sistema de robot de soldadura también puede estar dentro del ámbito de aplicación de otra legislación, según su diseño y los equipos suministrados. Entre los ejemplos habituales se incluyen la Directiva CEM 2014/30/UE para la compatibilidad electromagnética y, cuando corresponda, la Directiva de Equipos Radioeléctricos 2014/53/UE para las funciones de comunicación inalámbrica. Los equipos eléctricos utilizados dentro de la maquinaria suelen evaluarse a través del marco de maquinaria, que ya incluye objetivos de seguridad eléctrica para la maquinaria; el análisis de las directivas aplicables debe indicarse claramente en la Declaración UE de Conformidad, en lugar de deducirse por la presencia de un armario de control.

Por tanto, las palabras “robot de soldadura con certificación CE” son útiles como abreviatura en el aprovisionamiento, pero pueden ocultar el hecho central de conformidad: el marcado CE debe corresponder a la máquina o conjunto suministrado, a su uso previsto declarado y a las responsabilidades legales de la parte que aplica el marcado.

El robot, el paquete de soldadura y la célula terminada no son lo mismo

Los proyectos de automatización industrial suelen implicar tres posiciones de conformidad diferentes.

Un robot completo puede suministrarse como maquinaria con su propio marcado CE, Declaración UE de Conformidad, instrucciones y límites de funcionamiento definidos. El fabricante del robot es responsable de la conformidad de ese producto tal como se entrega.

Una cuasimáquina puede entregarse para su incorporación a otra máquina o a un conjunto mayor. En ese caso, no está preparada para realizar de forma independiente una aplicación específica. Normalmente debe ir acompañada de una Declaración de Incorporación e instrucciones de montaje, y no presentarse como una máquina final totalmente marcada CE. El ensamblador final debe completar el proceso de conformidad antes de que el conjunto se ponga en servicio.

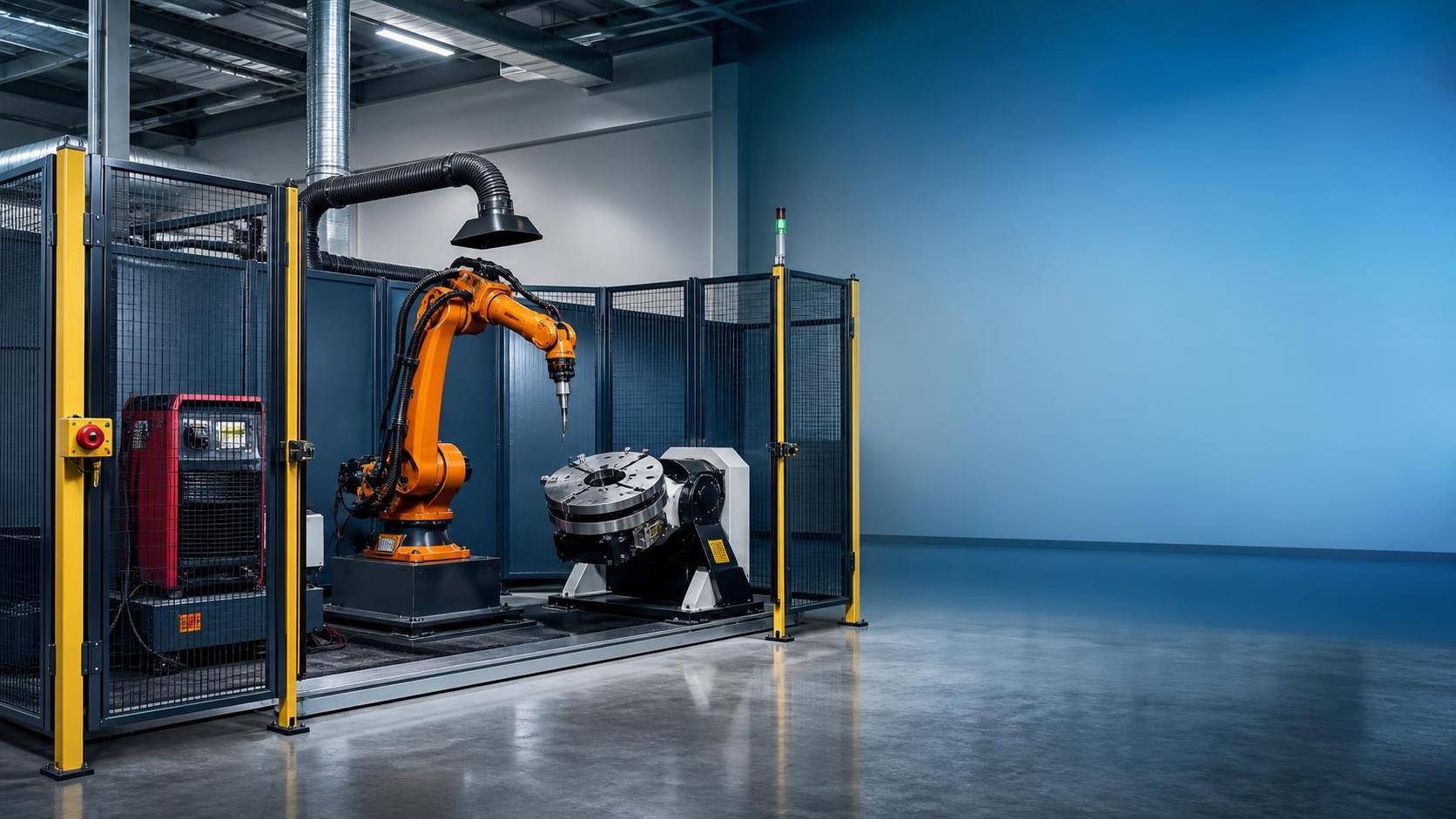

Una célula de soldadura terminada incluye el robot, la fuente de potencia de soldadura, el alimentador de hilo, la antorcha, los utillajes, los posicionadores, los resguardos, las puertas, los controles de seguridad, los enclavamientos, la lógica de control y, potencialmente, equipos de carga o descarga. Quien combina estos elementos en una unidad operativa y la pone a disposición bajo su nombre puede convertirse legalmente en el fabricante del conjunto. Esa parte debe evaluar los riesgos creados por las interfaces, preparar o conservar la documentación técnica, emitir la declaración correcta y aplicar el marcado CE a la célula final.

Aquí es donde muchos expedientes de compra se debilitan. Contienen documentación CE para un robot y una soldadora, pero no un análisis documentado de los peligros creados cuando el robot desplaza una pieza cerca de un posicionador giratorio, cuando se abre una puerta de resguardo durante un ciclo de soldadura o cuando un fallo en un dispositivo periférico impide que una parada de seguridad alcance todo el sistema.

Documentos que conviene comprobar antes de la liberación

La declaración CE de un proveedor debe verificarse mediante un conjunto coherente de documentos. Los documentos no tienen que revelar todos los detalles de ingeniería propietarios, pero deben permitir al comprador determinar qué se ha evaluado, por quién y para qué límite de equipo.

• Declaración UE de Conformidad: Confirme la razón social y la dirección del fabricante o representante autorizado, la identificación del producto, la legislación aplicable, las normas pertinentes cuando se utilicen, la identidad del firmante, la fecha y la firma. El modelo, el alcance de los números de serie y la descripción del producto deben corresponder al equipo entregado.
• Declaración de Incorporación: Si un componente es una cuasimáquina, esto no constituye por sí mismo un defecto. Es una señal de que la responsabilidad CE final sigue correspondiendo al constructor o integrador de la célula. El expediente del proyecto debe identificar a esa parte responsable.
• Instrucciones de operación e instalación: Deben abarcar el transporte, el montaje, el anclaje, la conexión eléctrica, la protección, el uso permitido, el uso indebido razonablemente previsible, el mantenimiento, los riesgos residuales y la competencia requerida. Un folleto genérico no es un manual de instrucciones.
• Evaluación de riesgos y concepto de seguridad: Solicite el resumen pertinente o las pruebas de validación de seguridad. Deben identificar los peligros significativos y mostrar cómo se han reducido los riesgos mediante medidas de diseño, resguardos, medidas de control e información para el uso.
• Documentación eléctrica y de control: Los esquemas eléctricos, diagramas neumáticos cuando corresponda, la arquitectura de los circuitos de seguridad, las listas de dispositivos y los acuerdos de gestión de software o parámetros son necesarios para la aceptación y el control de futuras modificaciones.
• Validación de funciones de seguridad: Un relé de seguridad o un PLC de seguridad no demuestran que una función de seguridad actúe según lo requerido. El proyecto debe documentar el nivel de prestaciones requerido o el objetivo de integridad de seguridad, la arquitectura implementada, la verificación y las pruebas de validación.
• Pruebas a nivel de componentes: Los enclavamientos de resguardos, los dispositivos de parada de emergencia, las cortinas fotoeléctricas, los escáneres láser, los controladores de seguridad, los equipos de soldadura y los dispositivos de protección deben contar con documentación adecuada. La conformidad de los componentes no sustituye la conformidad de la célula final.

El expediente técnico propiamente dicho suele conservarlo el fabricante y no es necesario entregarlo íntegramente. Sin embargo, un comprador no debe aceptar esta limitación como motivo para recibir únicamente un logotipo CE y una declaración de una página. El proveedor debe proporcionar pruebas suficientes para la puesta en servicio, la verificación, el mantenimiento y la investigación de incidentes, conservando al mismo tiempo la documentación técnica requerida durante el período legal.

Las normas son pruebas útiles, no sustitutos del criterio de ingeniería

Las normas armonizadas pueden proporcionar una presunción de conformidad con los requisitos legales pertinentes cuando se aplican correctamente y dentro de su ámbito. No eliminan la necesidad de una evaluación de riesgos específica de la máquina. En la automatización de soldadura, las normas comúnmente encontradas incluyen EN ISO 12100 para la evaluación y reducción de riesgos, EN ISO 10218-1 y EN ISO 10218-2 para robots industriales y sistemas robotizados, EN 60204-1 para equipos eléctricos de máquinas, y EN ISO 13849-1 y EN ISO 13849-2 para sistemas de control relacionados con la seguridad.

Otras normas pueden ser pertinentes para resguardos fijos, dispositivos de enclavamiento, distancias de seguridad, funciones de parada de emergencia y equipos de soldadura. Las ediciones exactas citadas en la declaración deben comprobarse con las referencias de normas armonizadas aplicables en el momento en que la máquina se comercializa. Un número de norma en una cotización no es suficiente; el equipo del proyecto debe comprender qué peligros aborda y cuáles siguen siendo específicos del emplazamiento.

La soldadura colaborativa merece especial precaución. Un robot descrito como “colaborativo” no es automáticamente seguro para operar sin protección perimetral. La soldadura introduce peligros que normalmente siguen siendo inaceptables para la coexistencia sin restricciones entre personas y robots: radiación de arco, superficies calientes, salpicaduras, puntos de atrapamiento, bordes afilados, humos de soldadura, piezas en movimiento y movimientos inesperados causados por fallos del proceso. Cualquier afirmación de colaboración debe estar respaldada por una evaluación específica de la tarea, incluida la geometría de la herramienta, las fuerzas del efector final, la presentación de la pieza, los límites de velocidad, los modos de operación y la eficacia de las medidas de protección.

Los peligros de soldadura suelen quedar fuera del límite declarado por el proveedor del robot

Los proyectos de soldadura robotizada se retrasan con frecuencia porque se revisa el expediente CE de la máquina mientras los peligros del proceso se tratan como una cuestión independiente de instalaciones. En realidad, el límite entre la seguridad de la maquinaria y la seguridad en el lugar de trabajo debe gestionarse explícitamente.

La extracción de humos es un ejemplo típico. Una célula robótica puede estar equipada con conexiones de extracción, pero la declaración del proveedor puede cubrir únicamente la interfaz de conductos del lado de la célula, no el rendimiento de extracción de la planta, las disposiciones de descarga, la filtración, el riesgo de incendio ni el cumplimiento de los requisitos locales de exposición ocupacional. La misma cuestión surge con el suministro de gas de protección, el almacenamiento de cilindros, la distribución de energía, las disposiciones de puesta a tierra y los controles contra incendios.

La protección contra destellos de arco, las cortinas de soldadura, los paneles de visualización de cerramientos, el ruido y los controles de trabajo en caliente también requieren verificación a nivel del emplazamiento. Si la célula procesa material galvanizado, revestido, aceitado o contaminado, el perfil de emisiones y los requisitos de mantenimiento pueden diferir sustancialmente de una aplicación estándar de soldadura de acero dulce. La declaración de conformidad no elimina la obligación del empleador de controlar los riesgos laborales conforme a la aplicación nacional de las normas de seguridad laboral de la UE.

La sujeción de piezas merece la misma atención. Los utillajes y posicionadores suelen seleccionarse tarde, aunque pueden crear peligros de aplastamiento, enredo, expulsión y caída que modifican fundamentalmente la evaluación de riesgos de la célula. Una valla de seguridad para robots que resulta adecuada para el movimiento del brazo puede ser inadecuada cuando una pieza larga recorre el mismo volumen de trabajo sobre un posicionador giratorio.

La prueba de aceptación debe demostrar las funciones de seguridad entregadas

Las pruebas de aceptación en fábrica y en el emplazamiento deben incluir la verificación de seguridad, no solo la demostración de la calidad de la soldadura y del tiempo de ciclo. La especificación del proyecto debe indicar quién presencia las pruebas, qué condiciones se prueban, cómo se registran las desviaciones y qué pruebas son necesarias antes de autorizar la producción.

Las pruebas normalmente deben abarcar paradas de emergencia, funciones de parada de protección, enclavamientos de puertas de resguardo, prevención de rearranque inesperado, selección de modo, operación de enseñanza a velocidad reducida, respuesta de escáneres de seguridad o cortinas fotoeléctricas cuando estén instalados, lógica de rearme, pérdida y restablecimiento de la alimentación, respuesta a fallos de la fuente de soldadura y comportamiento seguro de periféricos como posicionadores y abrazaderas. Es importante probar condiciones de fallo creíbles, no únicamente el funcionamiento de secuencia normal.

Las mediciones de distancia de seguridad y los datos de tiempo de parada son importantes cuando se utilizan protecciones con detección de presencia. Un escáner puede detectar de forma fiable una intrusión y, aun así, estar situado demasiado cerca si el robot, el posicionador o la pieza móvil no pueden detenerse antes de que una persona alcance la zona de peligro. Los cambios en la carga útil, la velocidad, las herramientas o las dimensiones de las piezas pueden invalidar las hipótesis utilizadas durante el cálculo original.

El expediente de aceptación también debe incluir trazabilidad de números de serie, registros de versiones de software, copias de seguridad de parámetros, registros de calibración o ajustes cuando corresponda y una lista de acciones pendientes. Estos controles son esenciales cuando un incidente, una modificación o una auditoría futuros requieran que la organización establezca qué configuración fue aceptada.

No transfiera pruebas CE entre máquinas diferentes

Los proyectos de fabricación suelen comprar varias máquinas de un mismo proveedor o de una cadena de suministro vinculada: mesas de corte, células de soldadura, sistemas de manipulación y equipos de acabado. La documentación debe seguir siendo específica para cada equipo. Las pruebas CE de una máquina de corte por plasma no validan una célula de soldadura robotizada, incluso si ambas máquinas utilizan controles CNC, cerramientos de seguridad y componentes eléctricos similares.

Por ejemplo, unamáquina CNC de corte por plasma tipo mesa puede incluir encendido de arco sin contacto, control automático de altura de antorcha, extracción de polvo y corte submarino opcional. Estas funciones generan sus propias consideraciones de seguridad y emisiones, incluido el aislamiento eléctrico, la captación de humos, la protección contra la luz de arco, la manipulación de materiales y el acceso seguro para mantenimiento. Su declaración, instrucciones y evaluación de riesgos deben evaluarse como una máquina independiente o como parte de una línea integrada documentada en la que el control común y la transferencia de materiales creen peligros adicionales.

El mismo principio se aplica cuando las piezas cortadas posteriormente se cargan en un robot de soldadura. Los bordes afilados, el calor residual, los restos inestables de anidado y los cambios en la geometría de las piezas pueden no originarse en el sistema robótico, pero pueden afectar a la carga segura, la integridad del utillaje y la exposición del operador dentro del proceso de soldadura.

Señales de advertencia comunes en una presentación CE

Varios problemas recurrentes justifican una escalación antes de liberar un pedido o poner equipos en servicio:

• Un “certificado CE” emitido por una organización privada desconocida, sin una Declaración UE de Conformidad correspondiente ni una base jurídica clara.
• Declaraciones que nombran únicamente el brazo robótico mientras la oferta comercial describe una célula de soldadura completa.
• Una declaración que cubre múltiples modelos no relacionados con descripciones vagas y sin trazabilidad de números de serie.
• Instrucciones que no identifican el uso previsto, los riesgos residuales, la protección necesaria ni las limitaciones de integración.
• Planos de seguridad que difieren de la disposición física, incluidas posiciones de puertas modificadas, resguardos retirados o transportadores añadidos.
• Afirmaciones de funcionamiento colaborativo sin una evaluación de riesgos específica de la tarea ni medidas de protección verificadas.
• Cambios incontrolados en el emplazamiento de programas de robots, lógica de PLC de seguridad, resguardos, posicionadores o puntos de acceso después de la aceptación.

Un marcado CE solo puede aplicarse legalmente después de que se haya completado la evaluación de conformidad pertinente. Aplicarlo anticipadamente para cumplir un plazo de envío y prometer después “completar los documentos más tarde” invierte la secuencia correcta de conformidad.

Gestión de modificaciones después de la puesta en servicio

La conformidad no queda congelada el día en que una célula entra en servicio. Los cambios en el alcance del robot, las herramientas, los utillajes, los resguardos, el rendimiento, los parámetros de proceso, la lógica de seguridad o el modo de funcionamiento pueden alterar el perfil de riesgos. El efecto jurídico de una modificación depende de su naturaleza y de la práctica nacional de aplicación correspondiente, pero los cambios sustanciales pueden requerir una nueva evaluación de riesgos y transferir responsabilidades similares a las del fabricante a la organización que realiza el cambio.

Un proceso disciplinado de control de cambios debe requerir una descripción documentada de la modificación, la revisión de los peligros afectados, la verificación de funciones de seguridad, actualizaciones de planos y software, recapacitación de los operadores y una decisión sobre si es necesaria documentación de conformidad revisada. Esto es especialmente importante cuando se introducen mejoras de productividad después de la puesta en servicio inicial, ya que velocidades más altas, mayores cargas útiles o tiempos de acceso reducidos pueden socavar las hipótesis de protección originales.

Para los proyectos europeos de soldadura, el marcado CE debe tratarse como el rastro de pruebas que respalda una decisión de ingeniería segura. El resultado de compra más sólido no es un proveedor que simplemente afirma que su robot cuenta con certificación CE. Es un límite de sistema definido, una declaración creíble del fabricante responsable, pruebas técnicas trazables, funciones de seguridad validadas e integración controlada desde la aceptación en fábrica hasta la operación en el emplazamiento.
