غالبًا ما يُتعامل مع وسم CE على أنه مجرد شرط بسيط لاختيار المورد: يحمل الروبوت ملصق CE، ويتوفر إعلان، ويمكن متابعة الشراء. يخلق هذا النهج مخاطر يمكن تجنبها في المشاريع الأوروبية. قد يكون روبوت اللحام الحامل لوسم CE متوافقًا بصفته آلة مستقلة، لكن خلية اللحام النهائية قد تظل غير متوافقة بعد إضافة مُمَوضع، أو سياج أمان، أو محطة تنظيف المشعل، أو واجهة شفط الأبخرة، أو معدات مناولة قطع العمل، أو أنظمة التحكم في الموقع.

لا يتمثل السؤال العملي في ما إذا كان المورد يستطيع تقديم شهادة CE. ففي معظم الحالات، لا توجد «شهادة CE» رسمية صادرة عن الاتحاد الأوروبي لروبوت لحام صناعي قياسي. والسؤال المهم هو ما إذا كان المشغل الاقتصادي المسؤول عن طرح الآلات المكتملة في سوق الاتحاد الأوروبي يستطيع إثبات إجراء صالح لتقييم المطابقة، وتخفيض موثق للمخاطر، وأدلة قابلة للتتبع للتكوين الذي تم تسليمه وتركيبه فعليًا.

يكتسب هذا التمييز أهمية خاصة في اللحام الروبوتي، حيث إن ذراع الروبوت ليس سوى عنصر واحد في نظام يضم حركة وطاقة كهربائية وتيار لحام وغازات مضغوطة وحرارة وإشعاعًا بصريًا وأبخرة وقطع عمل حادة، وأحيانًا أوضاع تشغيل تعاونية. ولذلك فإن وسم CE هو مسألة تحكم في النظام، وليس مجرد مسألة تحكم في الوثائق.

ما الذي يمثله وسم CE فعليًا

وسم CE هو الإقرار القانوني من الشركة المصنعة بأن المنتج يتوافق مع تشريعات الاتحاد الأوروبي المنطبقة. وليس جائزة للجودة، أو دليلًا على اتساق التصنيع، أو ضمانًا للأداء، أو موافقة تصدر تلقائيًا من سلطة أوروبية. يمكن أن تحمل الآلة وسم CE أصليًا ومع ذلك تكون غير مناسبة لمنشأة معينة إذا لم يتم تحديد الاستخدام المقصود أو وظائف السلامة أو ظروف التركيب أو حدود التكامل بشكل صحيح.

بالنسبة للآلات المطروحة في سوق الاتحاد الأوروبي قبل 20 يناير 2027، يظل الإطار القانوني الرئيسي هو توجيه الآلات 2006/42/EC. وسيُطبق تنظيم الآلات للاتحاد الأوروبي (EU) 2023/1230 اعتبارًا من 20 يناير 2027، ليحل محل التوجيه. ينبغي للمشاريع التي تمتد تواريخ تسليمها أو تشغيلها أو اتفاقياتها الإطارية متعددة السنوات عبر هذا الانتقال أن تحدد النظام القانوني الذي يحكم طرح كل آلة في السوق، بدلًا من افتراض أن وثيقة واحدة ستظل كافية إلى أجل غير محدد.

قد يندرج نظام روبوت اللحام أيضًا ضمن نطاق تشريعات أخرى، وفقًا لتصميمه والمعدات الموردة معه. ومن الأمثلة الشائعة توجيه EMC 2014/30/EU للتوافق الكهرومغناطيسي، وعند الاقتضاء، توجيه معدات الراديو 2014/53/EU لوظائف الاتصال اللاسلكي. غالبًا ما تُقيّم المعدات الكهربائية المستخدمة داخل الآلات من خلال إطار الآلات، الذي يتضمن بالفعل أهداف السلامة الكهربائية للآلات؛ وينبغي ذكر تحليل التوجيهات المنطبقة بوضوح في إعلان المطابقة للاتحاد الأوروبي بدلًا من تخمينه من وجود خزانة تحكم.

لذلك فإن عبارة «روبوت لحام معتمد من CE» مفيدة كاختصار في التوريد، لكنها قد تحجب حقيقة الامتثال الأساسية: يجب أن يتوافق وسم CE مع الآلة أو التجميعة الموردة، واستخدامها المقصود المعلن، والمسؤوليات القانونية للطرف الذي يضع الوسم.

الروبوت وحزمة اللحام والخلية المكتملة ليست الشيء نفسه

غالبًا ما تنطوي مشاريع الأتمتة الصناعية على ثلاثة أوضاع مختلفة للمطابقة.

روبوت كامل قد يُورد كآلة تحمل وسم CE الخاص بها، وإعلان مطابقة للاتحاد الأوروبي، وتعليمات، وحدود تشغيل محددة. وتكون الشركة المصنعة للروبوت مسؤولة عن مطابقة هذا المنتج عند تسليمه.

آلة غير مكتملة جزئيًا قد تُسلّم لإدماجها في آلة أخرى أو تجميعة أكبر. وفي هذه الحالة، لا تكون جاهزة لأداء تطبيق محدد بصورة مستقلة. وينبغي عادة أن ترافقها وثيقة إعلان إدماج وتعليمات تجميع، لا أن تُقدم على أنها آلة نهائية مكتملة تحمل وسم CE. ويتعين على المجمّع النهائي إكمال عملية المطابقة قبل وضع التجميعة في الخدمة.

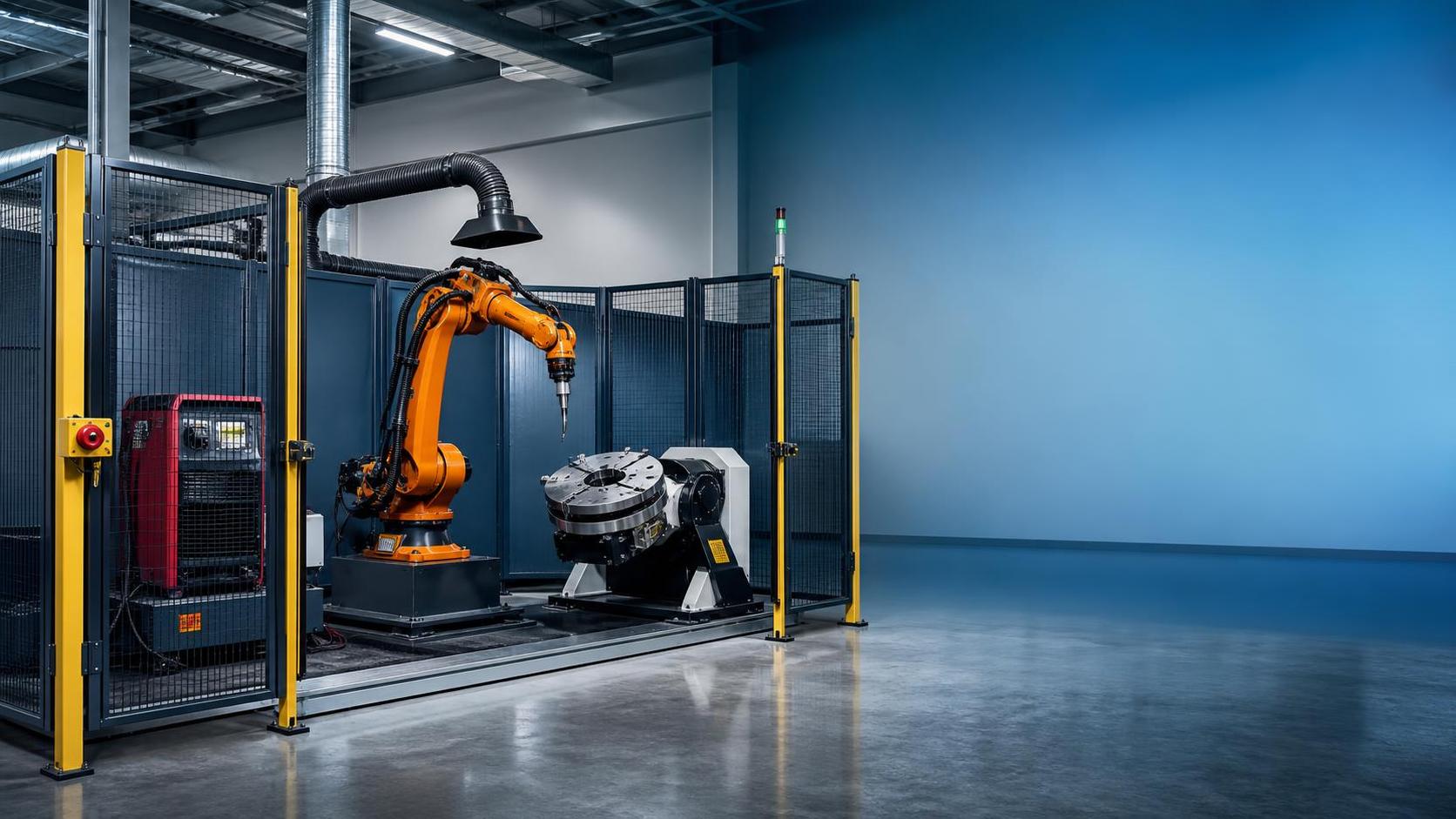

خلية لحام مكتملة تشمل الروبوت ومصدر طاقة اللحام ومغذي الأسلاك والمشعل والتجهيزات والمُمَوضعَات والحواجز والبوابات وأدوات التحكم بالسلامة وأقفال التعشيق ومنطق التحكم، وربما معدات التحميل أو التفريغ. وقد يصبح من يجمع هذه العناصر في وحدة تشغيلية ويتيحها باسمه هو الشركة المصنعة للتجميعة من الناحية القانونية. ويجب على ذلك الطرف تقييم المخاطر الناشئة عن الواجهات، وإعداد أو الاحتفاظ بالوثائق الفنية، وإصدار الإعلان الصحيح، ووضع وسم CE على الخلية النهائية.

هنا تضعف ملفات الشراء في كثير من الأحيان. فهي تحتوي على مستندات CE لروبوت ولحام، لكنها لا تتضمن تحليلًا موثقًا للمخاطر الناشئة عندما يحرك الروبوت قطعة قرب مُمَوضع دوار، أو عند فتح باب الحماية أثناء دورة اللحام، أو عندما يمنع عطل في جهاز طرفي وصول إيقاف السلامة إلى النظام بأكمله.

مستندات يجدر التحقق منها قبل الإفراج

ينبغي اختبار ادعاء المورد بشأن CE من خلال مجموعة مستندات مترابطة. ولا يلزم أن تكشف المستندات عن كل تفصيل هندسي مملوك، لكنها ينبغي أن تمكّن المشتري من تحديد ما تم تقييمه، ومن قام بالتقييم، ولأي حدود للمعدات.

• إعلان المطابقة للاتحاد الأوروبي: تأكد من الاسم القانوني وعنوان الشركة المصنعة أو الممثل المعتمد، وتعريف المنتج، والتشريعات المنطبقة، والمعايير ذات الصلة عند استخدامها، وهوية الموقّع، والتاريخ، والتوقيع. وينبغي أن يتطابق الطراز ونطاق الرقم التسلسلي ووصف المنتج مع المعدات المسلّمة.
• إعلان الإدماج: إذا كان أحد المكونات آلة غير مكتملة جزئيًا، فهذا ليس عيبًا بحد ذاته. إنه إشارة إلى أن مسؤولية CE النهائية تبقى على عاتق منشئ الخلية أو المدمج. وينبغي أن يحدد ملف المشروع ذلك الطرف المسؤول.
• تعليمات التشغيل والتركيب: ينبغي أن تغطي النقل والتجميع والتثبيت والتوصيل الكهربائي والحماية والاستخدام المسموح به وسوء الاستخدام المتوقع والصيانة والمخاطر المتبقية والكفاءة المطلوبة. الكتيب العام ليس دليل تعليمات.
• تقييم المخاطر ومفهوم السلامة: اطلب الملخص ذي الصلة أو أدلة التحقق من السلامة. وينبغي أن يحدد المخاطر المهمة ويوضح كيف خُفّضت المخاطر من خلال تدابير التصميم والحماية وتدابير التحكم ومعلومات الاستخدام.
• الوثائق الكهربائية ووثائق التحكم: المخططات الكهربائية والرسوم الهوائية عند الاقتضاء وبنية دائرة السلامة وقوائم الأجهزة وترتيبات إدارة البرامج أو المعلمات ضرورية للقبول وللتحكم في التعديلات المستقبلية.
• التحقق من وظائف السلامة: مرحل السلامة أو PLC السلامة ليس دليلًا على أن وظيفة السلامة تؤدي كما هو مطلوب. ينبغي أن يوثق المشروع مستوى الأداء المطلوب أو هدف سلامة التكامل، والبنية المنفذة، والتحقق، واختبارات المصادقة.
• أدلة على مستوى المكونات: ينبغي أن تتوفر وثائق مناسبة لأقفال الحواجز وأجهزة الإيقاف الطارئ والستائر الضوئية والماسحات الليزرية ووحدات تحكم السلامة ومعدات اللحام وأجهزة الحماية. امتثال المكونات لا يحل محل مطابقة الخلية النهائية.

يُحتفظ بالملف الفني نفسه عمومًا لدى الشركة المصنعة ولا يلزم تسليمه بالكامل. ومع ذلك، ينبغي ألا يقبل المشتري بهذا القيد كسبب لتلقي شعار CE وإعلان من صفحة واحدة فقط. ويجب أن يقدم المورد أدلة كافية للتشغيل والتحقق والصيانة والتحقيق في الحوادث، مع الاحتفاظ بالوثائق الفنية المطلوبة للفترة القانونية.

المعايير أدلة مفيدة، وليست بدائل للحكم الهندسي

يمكن للمعايير المنسقة أن توفر افتراضًا بالمطابقة مع المتطلبات القانونية ذات الصلة عند تطبيقها بشكل صحيح وضمن نطاقها. لكنها لا تلغي الحاجة إلى تقييم مخاطر خاص بكل آلة. وفي أتمتة اللحام، تشمل المعايير الشائعة EN ISO 12100 لتقييم المخاطر والحد منها، وEN ISO 10218-1 وEN ISO 10218-2 للروبوتات الصناعية وأنظمة الروبوتات، وEN 60204-1 للمعدات الكهربائية للآلات، وEN ISO 13849-1 وEN ISO 13849-2 لأنظمة التحكم المرتبطة بالسلامة.

قد تكون معايير أخرى ذات صلة بالحواجز الثابتة وأجهزة التعشيق ومسافات السلامة ووظائف الإيقاف الطارئ ومعدات اللحام. وينبغي التحقق من الإصدارات الدقيقة المذكورة في الإعلان مقابل مراجع المعايير المنسقة المنطبقة وقت طرح الآلة في السوق. رقم المعيار في عرض الأسعار لا يكفي؛ إذ ينبغي لفريق المشروع فهم المخاطر التي يعالجها والمخاطر التي تبقى خاصة بالموقع.

يتطلب اللحام التعاوني حذرًا خاصًا. فالروبوت الموصوف بأنه «تعاوني» ليس آمنًا تلقائيًا للتشغيل دون حماية محيطية. فاللحام ينطوي على مخاطر تظل عادة غير مقبولة للتعايش غير المقيد بين الإنسان والروبوت: إشعاع القوس، والأسطح الساخنة، والتناثر، ونقاط الانحشار، والحواف الحادة، وأبخرة اللحام، وقطع العمل المتحركة، والحركة غير المتوقعة الناجمة عن أعطال العملية. وينبغي دعم أي ادعاء بالتشغيل التعاوني بتقييم خاص بالمهمة، يشمل هندسة الأداة وقوى المؤثر النهائي وعرض القطعة وحدود السرعة وأوضاع التشغيل وفعالية تدابير الحماية.

غالبًا ما تقع مخاطر اللحام خارج الحدود التي يدعيها مورد الروبوت

تتأخر مشاريع اللحام الروبوتي كثيرًا لأن ملف CE للآلة يُراجع بينما تُعامل مخاطر العملية باعتبارها مسألة مرافق منفصلة. وفي الواقع، يجب إدارة الحد الفاصل بين سلامة الآلات وسلامة مكان العمل بصورة صريحة.

شفط الأبخرة مثال نموذجي. فقد تُجهّز خلية الروبوت بوصلات شفط، لكن إعلان المورد قد يغطي فقط واجهة مجرى الهواء في جانب الخلية، وليس أداء شفط المنشأة أو ترتيبات التصريف أو الترشيح أو مخاطر الحريق أو الامتثال لمتطلبات التعرض المهني المحلية. وتنشأ المسألة نفسها مع إمداد غاز الحماية وتخزين الأسطوانات وتوزيع الطاقة وترتيبات التأريض وضوابط الحريق.

تتطلب أيضًا حماية الوميض القوسي وستائر اللحام وألواح مشاهدة الغلاف والضوضاء وضوابط العمل الساخن تحققًا على مستوى الموقع. وإذا كانت الخلية تعالج مواد مجلفنة أو مطلية أو زيتية أو ملوثة، فقد يختلف نمط الانبعاثات ومتطلبات الصيانة بدرجة كبيرة عن تطبيق لحام قياسي للفولاذ الطري. ولا يزيل إعلان المطابقة واجب صاحب العمل في التحكم بمخاطر مكان العمل بموجب التطبيق الوطني لقواعد السلامة المهنية في الاتحاد الأوروبي.

تستحق تجهيزات تثبيت العمل اهتمامًا مماثلًا. فكثيرًا ما تُختار التجهيزات والمُمَوضعَات متأخرًا، رغم أنها قد تخلق مخاطر السحق والتشابك والقذف والسقوط التي تغير جذريًا تقييم مخاطر الخلية. وقد يكون سياج أمان الروبوت الملائم لحركة الذراع غير ملائم بمجرد أن تجتاح قطعة عمل طويلة الحيز نفسه على مُمَوضع دوار.

ينبغي أن يثبت اختبار القبول وظائف السلامة المسلّمة

ينبغي أن يشمل اختبار القبول في المصنع واختبار القبول في الموقع التحقق من السلامة، وليس فقط إثبات جودة اللحام وزمن الدورة. ويجب أن تحدد مواصفة المشروع من يشهد الاختبارات، والظروف التي تُختبر، وكيف تُسجل الانحرافات، وما الأدلة المطلوبة قبل الإفراج للإنتاج.

ينبغي أن تغطي الاختبارات عادة الإيقافات الطارئة، ووظائف الإيقاف الوقائي، وأقفال أبواب الحماية، ومنع إعادة التشغيل غير المتوقعة، واختيار الوضع، وتشغيل التعليم بسرعة منخفضة، واستجابة ماسح السلامة أو الستارة الضوئية عند تركيبها، ومنطق إعادة الضبط، وفقدان الطاقة واستعادتها، واستجابة أعطال مصدر اللحام، والسلوك الآمن للمعدات الطرفية مثل المُمَوضعَات والمشابك. ومن المهم اختبار حالات الأعطال المعقولة، لا مجرد تشغيل التسلسل الطبيعي.

تُعد قياسات مسافة السلامة وبيانات زمن التوقف مهمة عند استخدام وسائل الحماية المستشعرة للوجود. فقد يكتشف الماسح التطفل بشكل موثوق، لكنه يظل موضوعًا قريبًا جدًا إذا لم يتمكن الروبوت أو المُمَوضع أو قطعة العمل المتحركة من التوقف قبل أن يصل الشخص إلى منطقة الخطر. ويمكن أن تؤدي تغييرات الحمولة أو السرعة أو الأدوات أو أبعاد القطع إلى إبطال الافتراضات المستخدمة في الحساب الأصلي.

ينبغي أن يتضمن ملف القبول أيضًا إمكانية تتبع الأرقام التسلسلية، وسجلات إصدارات البرامج، والنسخ الاحتياطية للمعلمات، وسجلات المعايرة أو الضبط عند الاقتضاء، وقائمة بالإجراءات المفتوحة. وهذه الضوابط ضرورية عندما يتطلب حادث أو تعديل أو تدقيق مستقبلي من المؤسسة تحديد التكوين الذي تم قبوله.

لا تنقل أدلة CE بين آلات مختلفة

تشتري مشاريع التصنيع عادة عدة آلات من مورد واحد أو من سلسلة توريد مترابطة: طاولات قطع وخلايا لحام وأنظمة مناولة ومعدات تشطيب. ويجب أن تبقى الوثائق خاصة بكل معدة. فأدلة CE لآلة قطع بلازما لا تثبت صلاحية خلية لحام روبوتية، حتى إذا استخدمت الآلتان أدوات تحكم CNC وحواجز أمان ومكونات كهربائية مماثلة.

على سبيل المثال، قد تشتمل آلة قطع البلازما CNC من النوع الطاولي على إشعال قوس غير تلامسي، وتحكم آلي في ارتفاع المشعل، وشفط الغبار، وخيار القطع تحت الماء. وتخلق هذه الوظائف اعتبارات سلامة وانبعاثات خاصة بها، تشمل العزل الكهربائي والتقاط الأبخرة والحماية من ضوء القوس ومناولة المواد والوصول الآمن للصيانة. ويجب تقييم إعلانها وتعليماتها وتقييم مخاطرها كآلة منفصلة أو كجزء من خط متكامل موثق حيث تخلق أنظمة التحكم المشتركة ونقل المواد مخاطر إضافية.

وينطبق المبدأ نفسه عندما تُحمّل الأجزاء المقطوعة في المراحل اللاحقة إلى روبوت لحام. فقد لا تنشأ الحواف الحادة والحرارة المتبقية وبقايا الترتيب غير المستقرة والتغيرات في هندسة القطع من نظام الروبوت، لكنها قد تؤثر في التحميل الآمن وسلامة التجهيزات وتعرض المشغل داخل عملية اللحام.

علامات تحذير شائعة في ملف CE

تبرر عدة مسائل متكررة التصعيد قبل الإفراج عن طلب أو تشغيل المعدات:

• «شهادة CE» صادرة عن منظمة خاصة غير مألوفة، دون إعلان مطابقة للاتحاد الأوروبي مقابل أو أساس قانوني واضح.
• إعلانات تسمي ذراع الروبوت فقط بينما يصف العرض التجاري خلية لحام كاملة.
• إعلان واحد يغطي عدة طرازات غير مترابطة بوصف غامض ودون إمكانية تتبع الرقم التسلسلي.
• تعليمات لا تحدد الاستخدام المقصود أو المخاطر المتبقية أو الحماية المطلوبة أو قيود التكامل.
• رسومات سلامة تختلف عن التخطيط المادي، بما في ذلك مواقع بوابات متغيرة أو حواجز أزيلت أو نواقل أضيفت.
• ادعاءات التشغيل التعاوني دون تقييم مخاطر خاص بالمهمة وتدابير حماية متحقق منها.
• تغييرات غير مضبوطة في الموقع على برامج الروبوت أو منطق PLC السلامة أو الحواجز أو المُمَوضعَات أو نقاط الوصول بعد القبول.

لا يجوز وضع وسم CE قانونًا إلا بعد إتمام تقييم المطابقة ذي الصلة. فوضعه مبكرًا لدعم موعد شحن، ثم الوعد بـ«إكمال المستندات لاحقًا»، يعكس تسلسل الامتثال الصحيح.

إدارة التعديلات بعد التشغيل

لا تتجمد المطابقة في اليوم الذي تدخل فيه الخلية الخدمة. فتغييرات مدى وصول الروبوت أو الأدوات أو التجهيزات أو الحماية أو الإنتاجية أو معلمات العملية أو منطق السلامة أو وضع التشغيل قد تغير ملف المخاطر. ويتوقف الأثر القانوني للتعديل على طبيعته وممارسة الإنفاذ الوطنية المنطبقة، لكن التغييرات الجوهرية قد تتطلب تقييم مخاطر جديدًا وقد تنقل مسؤوليات شبيهة بمسؤوليات الشركة المصنعة إلى المؤسسة التي تجري التغيير.

ينبغي أن تتطلب عملية منضبطة للتحكم في التغيير وصفًا موثقًا للتعديل، ومراجعة للمخاطر المتأثرة، والتحقق من وظائف السلامة، وتحديثات الرسومات والبرامج، وإعادة تدريب المشغلين، واتخاذ قرار بشأن ضرورة مراجعة وثائق المطابقة. ويكتسب ذلك أهمية خاصة عند إدخال تحسينات الإنتاجية بعد التشغيل الأولي، لأن السرعات الأعلى أو الحمولات الأكبر أو أوقات الوصول الأقصر يمكن أن تقوض افتراضات الحماية الأصلية.

بالنسبة لمشاريع اللحام الأوروبية، ينبغي التعامل مع وسم CE على أنه مسار الأدلة وراء قرار هندسي آمن. وأفضل نتيجة للشراء ليست موردًا يقول ببساطة إن روبوته معتمد من CE. بل هي حدود نظام محددة، وإعلان موثوق من الشركة المصنعة المسؤولة، وأدلة فنية قابلة للتتبع، ووظائف سلامة تم التحقق منها، وتكامل مضبوط من قبول المصنع حتى التشغيل في الموقع.
