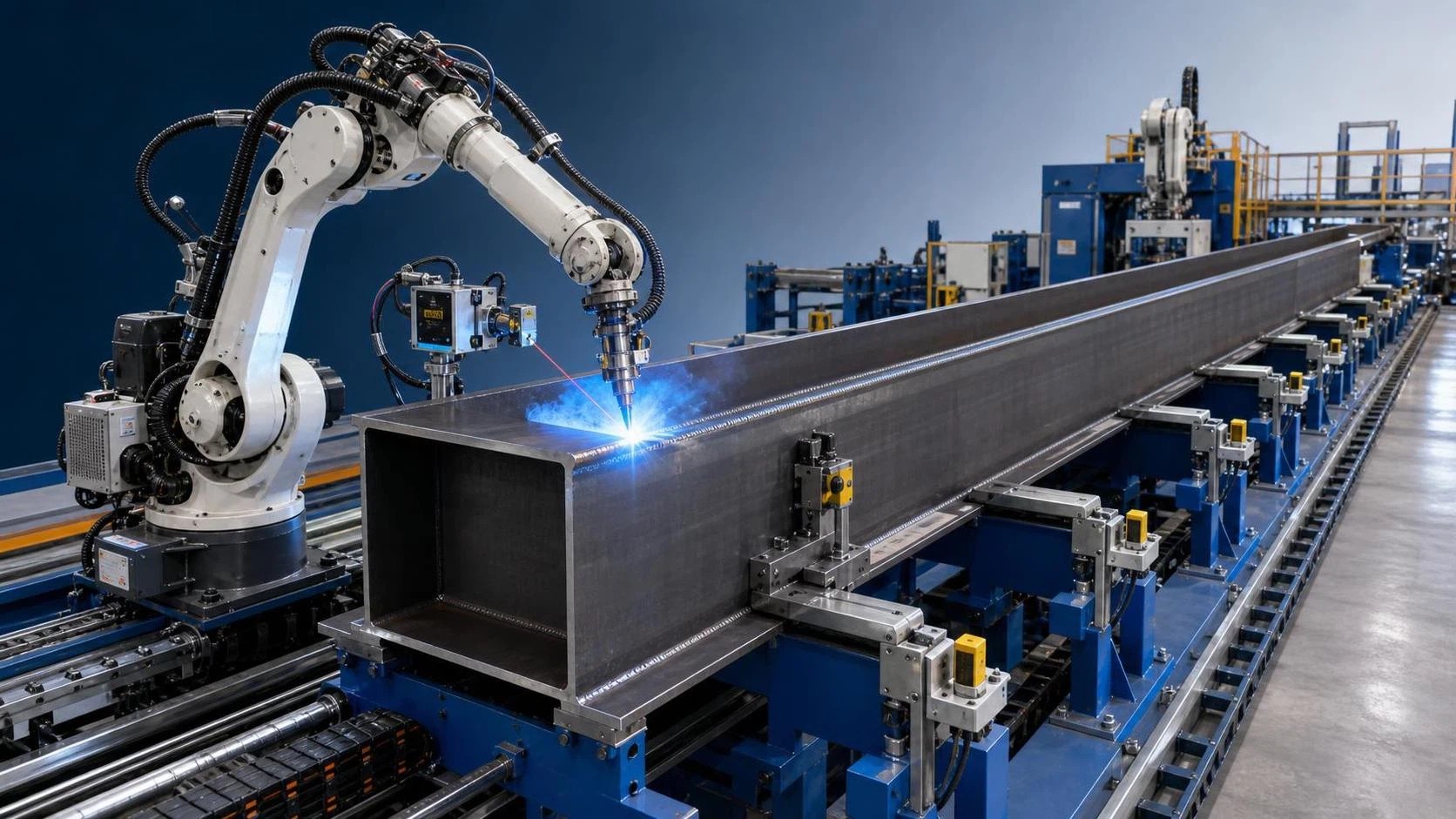

يخضع لحام الجناح بالروح لسلسلة من الشروط الهندسية والحرارية وشروط التحكم بالحركة. يجب أن يحافظ روبوت اللحام لإنتاج عوارض H على زاوية شعلة مناسبة على طول لحامات الزاوية الطولية الطويلة، مع بقاء الجناح والروح بمحاذاة ضمن نطاق التجميع المسموح به. لا يمكن لسرعة حركة القوس وحدها تحديد ما إذا كانت الخلية ستنتج لحامات مستقرة. تؤثر حالة الجذر ونطاق سُمك الصفائح واتجاه الوصلة وعملية السلك وسلوك المدوّر والطريقة المستخدمة لتصحيح التباين الفعلي لقطعة العمل جميعها في النتيجة.

تعالج خطوط عوارض H عادةً مكونات ذات أبعاد اسمية متسقة، بينما تختلف حالة الحواف الفعلية وهندسة التجميع من قطعة إلى أخرى. قد ينزاح تمركز الروح، وقد تحمل صفائح الجناح تقوسًا موضعيًا، وقد تتغير الفجوات بعد اللحام النقطي أو التثبيت. لذلك ينبغي تقييم الروبوت ومصدر طاقة اللحام والجسر الناقل والسير والتركيبة كتجهيز عملية واحد، بدلًا من تقييمها كعناصر كتالوج منفصلة.

هندسة الوصلة تحدد نطاق الأتمتة

وصلة الجناح بالروح المعتادة هي لحام زاوية طولي على جانبي الروح. قبل اختيار نظام روبوت، حدد النطاق الكامل لعرض الجناح وارتفاع الروح وسُمك الصفيحة وطول العارضة وحجم لحام الزاوية المستهدف. قد تصبح الخلية المصممة حول مقطع عارضة اسمي واحد مقيدة عندما ينقل أكبر ارتفاع للروح خط اللحام إلى خارج نطاق المعصم العملي، أو عندما تقلل الأجنحة الضيقة الخلوص المتاح لجسم الشعلة وفوهة الغاز.

ينبغي تحديد سماحية التجميع بمصطلحات قابلة للقياس. تشمل الظروف ذات الصلة انحراف الروح عن خط مركز الجناح، وفجوة الجذر بين الصفائح، والانحراف الزاوي، وعدم تطابق حواف الصفائح، وارتفاع اللحام النقطي، والانحناء المسموح للعارضة. يفترض مسار مبرمج ثابت أن كل تجميع يعرض خط اللحام في الموضع نفسه. وقد يكون هذا الافتراض مقبولًا فقط عندما تكون عمليات القطع وتحضير الحواف والتجميع والتثبيت في المراحل السابقة خاضعة لرقابة محكمة. وعند توقع التباين، ينبغي تحديد اكتشاف خط اللحام قبل اللحام وتتبع خط اللحام أثناءه بوصفهما وظيفتين منفصلتين.

يمكن للاستشعار باللمس تحديد حافة أو سطح مرجعي قبل إشعال القوس، لكنه لا يستطيع التعويض المستمر عن الحركة التي تنشأ أثناء اللحام. يمكن للتتبع بجهد القوس متابعة التغيرات المتوسطة في المسافة بين طرف التلامس وقطعة العمل بعد استقرار القوس، وفقًا لعملية اللحام وتكوين الوصلة المختارين. يمكن النظر في أنظمة الليزر أو الأنظمة البصرية عندما تبررها حالة السطح وإمكانية الوصول إلى الوصلة والتباين المتوقع. يعتمد أداؤها على أسطح استشعار نظيفة وموضع تركيب محمي من الرذاذ والصدمات.

للتركيبة دور مماثل في الأهمية. يجب أن تقيد المشابك الروح بالقدر الكافي للحفاظ على هندسة الوصلة دون التسبب في تشوه موضعي مفرط أو إعاقة الشعلة. ينبغي أن تتوافق أسطح المرجع مع استراتيجية إحداثيات الروبوت. إذا تم تحديد موضع العارضة من أسطح مختلفة في محطات مختلفة، فيجب تعريف تحويلات الإحداثيات وسماحيات التسليم تعريفًا صريحًا. لا يستطيع برنامج اللحام التعويض إلى ما لا نهاية عن عدم اتساق موضع القطعة.

قدرة عملية اللحام والمدخل الحراري

يجب أن يغطي نطاق التيار المطلوب أصغر وأكبر لحامات زاوية مؤهلة، بما في ذلك ظروف البدء والتوقف. يشيع استخدام اللحام بالقوس المعدني الغازي للحامات زاوية عوارض H المؤتمتة لأنه يدعم تغذية السلك المستمرة ومسارات الحركة الطويلة. ينبغي اختيار نمط الانتقال المحدد وقطر السلك وغاز الحماية والقطبية وشكل موجة مصدر الطاقة من خلال تطوير إجراء اللحام، وليس استنادًا إلى بيانات حمولة الروبوت.

بالنسبة للمواد الأكثر سُمكًا أو لحامات الزاوية المحددة الأكبر، قد لا تكون التمريرة الواحدة مناسبة أو قد تؤدي إلى شكل ساق مفرط. يفرض الترسيب متعدد التمريرات متطلبات إضافية: وضع دقيق للتمريرات، والتحكم في درجة الحرارة بين التمريرات عند الحاجة، والتنظيف المتاح بين التمريرات، وتسلسل خرزات متسق على جانبي الروح. ينبغي أن تنسق وحدة تحكم الروبوت جداول اللحام مع حركة المدوّر وإجراءات الاستشعار وأي محطة تنظيف أو فحص خارجية.

يجب النظر إلى المدخل الحراري مع سرعة الحركة وتقييد الوصلة. قد تؤدي زيادة تغذية السلك لتقليل زمن الدورة إلى زيادة المعدن المترسب وتغيير الاختراق والتعزيز وتوليد الرذاذ والتشوه. وعلى العكس، قد يقلل إجراء منخفض التيار معدل الترسيب، لكنه قد يصبح حساسًا لقشور الدرفلة أو التأريض الضعيف أو فتحة الجذر المتغيرة. ينبغي أن يمثل تأهيل الإجراء المقصود درجات الصفائح الفعلية وسماكاتها وتحضير الوصلات ومواضع اللحام المتوقعة في الإنتاج.

يتطلب بدء القوس وإنهاؤه اهتمامًا في العوارض الطويلة. فقد تترك البدايات غير المضبوطة جيدًا حالات تراكب بارد؛ وقد تشكل التوقفات المفاجئة حفرًا أو نقص تعبئة موضعيًا. ينبغي تنسيق ألواح البدء والنهاية وحركات الدخول والخروج المبرمجة ومعلمات ملء الحفرة وموضع إنهاء اللحام المسموح به مع متطلبات التصنيع. إذا استُخدمت الألواح، فيجب أن تتجنب طريقة إزالتها إتلاف الجناح أو الروح النهائيين.

مدى وصول الروبوت والحمولة وإمكانية وصول الشعلة

الحد الأقصى الاسمي لمدى الوصول ليس سوى قيمة فحص أولية. ينخفض نطاق العمل المفيد بسبب طول الشعلة وترتيب الكابلات وخلوص التصادم وحدود مفاصل المناور والحاجة إلى الحفاظ على زاوية عمل مستقرة. بالنسبة للحامات الزاوية الأفقية، تحتاج الشعلة عادةً إلى زاوية حركة وزاوية عمل محددتين؛ وبالقرب من نهايات العارضة، قد يحتاج الروبوت إلى إعادة التوجيه بسرعة دون السماح للمعصم أو الفوهة أو عنق الشعلة بملامسة المشابك ومصدات النهاية.

يمكن أن يوفر الذراع سداسي المحاور حرية توجيه قيّمة حول الحوامل والأغشية والمقويات وتفاصيل النهايات غير المنتظمة. ومع ذلك، في إنتاج العوارض الطويلة المباشر، غالبًا ما يحدد محور الحركة الطولية أو العربة المتحركة التغطية الفعلية. يجب تقييم الذراع في كل محطة حرجة: بداية خط اللحام، والقسم الأوسط، ونهاية العارضة، وكل منطقة تمنع فيها تركيبة أو دعامة الاقتراب المباشر.

ينبغي أن يشمل حساب الحمولة كتلة العملية الكاملة: شعلة اللحام، ومغذي السلك عند تركيبه على الذراع، ومستشعر التصادم، وحزمة الكابلات، وملحقات مقاومة الرذاذ، وأي واجهة لتغيير الأدوات. لا تشير الحمولة المعلنة وحدها إلى ما إذا كان الروبوت قادرًا على الحفاظ على الأداء الديناميكي عند مدى وصول ممتد. كما يلزم فحص عملي لمسارات الكابلات. فقد تتسبب حزمة كابلات تلتوي قرب حد محور أو تحتك بحواف العارضة في توقفات غير مخططة واتجاه شعلة غير متسق.

كمثال على المعلمات التي ينبغي مقارنتها، يتميزروبوت المناولة متعدد الأغراض BR10iB-15 بهيكل سداسي المحاور، وحمولة 10 kg، وأقصى مدى وصول 1584 mm، وقابلية تكرار معلنة تبلغ ±0.08 mm. قد تناسب هذه القيم أدوات العملية ضمن خلية لحام أو مناولة أو قطع مدمجة، إلا أن ملاءمتها للحام الجناح بالروح لا تزال تعتمد على حزمة الشعلة الفعلية وترتيب السكة ونطاق العارضة ودراسة التداخل. تغير خيارات التركيب الأرضي والجانبي والمعلق مسارات الوصول، وكذلك متطلبات الأساس والصيانة.

دقة التموضع مقابل دقة مسار اللحام

تصف قابلية تكرار الروبوت ودقة الموضع المطلقة خصائص مختلفة. تشير قابلية التكرار إلى مدى قرب عودة الروبوت إلى موضع مبرمج في ظل ظروف معلنة. أما الدقة المطلقة فتتعلق بالفرق بين المواضع المطلوبة والفعلية في نظام إحداثيات الخلية. في لحام عوارض H، قد تدعم قابلية التكرار حركة متسقة على التجميعات محددة الموضع جيدًا، بينما يحدد أداء المسار المطلق وجودة المعايرة واستقرار التركيبة واستشعار خط اللحام ما إذا كانت الشعلة ستصل إلى الوصلة الفعلية.

ينبغي أن تغطي المعايرة إطار قاعدة الروبوت ونقطة مركز الأداة وعلاقة المحور الخارجي ونظام إحداثيات قطعة العمل وأي جهاز استشعار. يؤدي خطأ صغير في تعريف نقطة مركز الأداة إلى تغيير كل من مسافة الفوهة وزاوية الشعلة. ويصبح ذلك أكثر وضوحًا عند الطرف البعيد من نطاق الوصول. بعد استبدال عنق الشعلة أو الاسترداد من تصادم أو صيانة السكة أو نقل تركيبة، ينبغي مراجعة سجلات المعايرة المعمول بها قبل استئناف الإنتاج.

تتطلب المحاور الخارجية استيفاءً متزامنًا مع الروبوت. فالعارضة المنقولة عبر محطة لحام ثابتة، أو روبوت يتحرك على سكة، أو عارضة تدور على مدوّر، ينتج كل منها مخاطر تحكم مختلفة. قد يكون مزج الحركة عند بداية خط اللحام مفيدًا لحركة سلسة، لكنه يجب ألا يبدأ اللحام قبل استقرار الموضع وظروف العملية. تؤثر تغذية راجعة المشفر والخلوص الميكانيكي واستقامة السكة وحدود التسارع في الخرزة الناتجة، لا سيما عندما يبدأ اللحام قرب تغيير في الاتجاه.

يجب أن يتوافق تتبع خط اللحام مع التباين الفعلي

تُحدد قدرة التتبع أحيانًا بصورة عامة رغم أن نطاقها المفيد محدود. ينبغي تحديد انحراف خط اللحام الجانبي والرأسي المتوقع وسرعة الاستجابة المطلوبة ونوع الوصلة وحالة السطح قبل اختيار مستشعر. يمكن لقشور الدرفلة الثقيلة والطبقة التمهيدية والرطوبة والزيت والخبث الناتج عن اللحامات النقطية أن تؤثر في موثوقية الاستشعار واستقرار اللحام في الوقت نفسه.

• البحث قبل اللحام مناسب عندما تُثبت كل عارضة بإحكام ويبقى خط اللحام مستقرًا بعد العثور على النقاط المرجعية.
• التصحيح عبر القوس يمكنه معالجة التباين المتوسط في المسار أثناء اللحام عندما تبقى الإشارة الكهربائية مستقرة بما يكفي ويدعم إجراء اللحام تفسيرًا موثوقًا.
• الاستشعار المعتمد على الرؤية قد يدعم التجميعات الأكثر تباينًا، لكن مجال رؤيته وطريقة تنظيفه والنافذة الواقية واستجابته لتغير انعكاسية السطح تحتاج إلى التحقق من صحتها على مادة ممثلة.

لا ينبغي استخدام التتبع لإخفاء العيوب التي تنشأ في المراحل السابقة. فالروح المزاح بشكل كبير، أو فجوة الجذر المتقطعة، أو لحام نقطي قائم في مسار الشعلة المقصود، قد يتجاوز نطاق التصحيح أو ينتج لحامًا يبدو مستمرًا لكنه لا يفي بالمتطلبات البعدية أو متطلبات الانصهار. إن وضع شروط الرفض قبل اللحام المؤتمت يمنع الروبوت من معالجة التجميعات التي تتطلب إعادة عمل أولًا.

واجهات خط الإنتاج وتدفق المواد

تتقيد خلية لحام عوارض H بتدفق المواد بقدر تقيدها بزمن تشغيل القوس. يجب أن تدعم سيور الإدخال العارضة دون إحداث تغير في فجوة الوصلة. ينبغي أن تكون مسافات البكرات وارتفاع الدعامات ومحاذاة النقل وموضع التوقف مناسبة لأطول وأثقل التجميعات ضمن النطاق المقصود. قد تهبط العارضة الطويلة المرنة بصورة مختلفة بين الدعامات، مما يغير مسافة الشعلة على طولها.

ينبغي أن تحدد إشارات المصافحة بين محطة التجميع ووحدة تحكم الروبوت ومصدر اللحام والسير ونظام السلامة ومعدات الإخراج التسلسل بوضوح. تشمل الحالات الأساسية عادةً وجود القطعة، وتثبيت القطعة، واختيار البرنامج الصحيح، وجاهزية المحور الخارجي، وجاهزية مصدر اللحام، ووجود عطل نشط، واكتمال اللحام، والسماح بالتحرير. ينبغي ربط اختيار البرنامج ببيانات قطعة عمل قابلة للتعريف أو بطريقة تأكيد يدوي مضبوطة. قد يؤدي السماح بتشغيل وصفة عارضة غير صحيحة إلى إنتاج لحام يبدو مقبولًا هندسيًا لكنه غير مطابق.

عندما يُلحم خطا اللحام الطوليان بالتتابع، يكون التوازن الحراري وتوقيت التحرير مهمين. فقد يؤدي لحام أحد الجانبين بالكامل قبل الآخر إلى سحب الروح أو الجناح، اعتمادًا على هندسة المقطع والتقييد. قد يكون التناوب بين الجانبين أو استخدام تمريرات متوازنة أو إدارة التسلسل عبر محطات متعددة مناسبًا، لكن ينبغي أن يتبع النهج النهائي الإجراء المؤهل وسلوك التشوه الملحوظ. يجب أن تبقى العارضة مقيدة حتى يسمح التسلسل بتحريرها.

مراقبة الجودة عند حدود الخلية

لا تلغي الأتمتة الحاجة إلى تحديد معايير القبول. ينبغي أن تتناول الفحوصات البعدية قبل اللحام تجميع المقطع والتعامد وتمركز الروح وحالة اللحام النقطي. أثناء اللحام، يمكن لمراقبة العملية تسجيل التيار والجهد وحالة تغذية السلك وسرعة الحركة وحالة تدفق الغاز وزمن القوس وأحداث الأعطال. لا تكون هذه السجلات مفيدة إلا عند ربطها بمعرف للقطعة والاحتفاظ بها بصيغة تدعم التتبع عند الحاجة إليه.

ينبغي أن يأخذ الفحص البصري بعد اللحام في الاعتبار حجم الساق والمتطلبات المتعلقة بالحلق عند الاقتضاء واستمرارية الخرزة والقطع السفلي والتراكب ومؤشرات المسامية وحالة الرذاذ وجودة البدء والتوقف والتشوه. يجب تحديد طريقة الفحص وأساس أخذ العينات وأي فحص غير إتلافي مطلوب وفقًا لمواصفة التصنيع الحاكمة وإجراء اللحام. ينبغي أن يتيح نظام الروبوت وصولًا آمنًا للمقاييس ومعدات الفحص دون إجبار القياسات فوق مواد ساخنة أو داخل مناطق حركة محروسة.

يستحق مسار إعادة العمل تحديد مسار مادي واضح. إن إزالة عارضة من التدفق المعتاد، وتحديد موقع خط اللحام المتأثر، وإجراء الإصلاح بموجب إجراء معتمد، وإعادة العارضة دون فقدان سجل إنتاجها، مسائل عملية. وغالبًا ما تؤدي معاملة إعادة العمل كاستثناء خارج تصميم الخلية إلى سيور محجوبة وتتبع غير واضح.

ظروف التركيب وإمكانية الوصول للصيانة

تؤثر صلابة الأساس ومحاذاة السكة واحتواء الكابلات وتوجيه تيار عودة اللحام والتهوية والحواجز الواقية في قابلية التكرار على المدى الطويل. ينبغي ترتيب مسار عودة اللحام لتجنب مسارات تيار غير مقصودة عبر المحامل أو الأدلة الخطية أو المستشعرات أو دوائر تأريض وحدة التحكم. تحتاج كابلات اللحام إلى مسار محمي بنصف قطر انحناء كافٍ ومسار يسمح بحركة المحاور عبر النطاق المبرمج الكامل.

تؤثر الظروف المحيطة أيضًا في اختيار المعدات. فالروبوت المحدد لنطاق معين من درجات الحرارة والرطوبة لا يزال يتطلب حماية من التكاثف والغبار الموصل وجسيمات الجلخ الكاشطة ورذاذ اللحام المباشر. يمكن للحاوية أن تقلل التلوث، لكنها يجب ألا تعيق التبريد أو تجعل الصيانة الروتينية غير عملية. يلزم توفير مساحة لاستبدال أطراف التلامس والبطانات وبكرات السلك وأعناق الشعلة وأغطية المستشعرات ومكونات التشغيل دون تفكيك التركيبات.

ينبغي أن تركز الصيانة الوقائية على الظروف التي تغير مسار اللحام: تآكل مستهلكات الشعلة، وتراكم المواد على الفوهة، واحتكاك البطانة، وحالة بكرات تغذية السلك، وتلف الكابلات، وانجراف TCP، وتآكل التركيبات، والمشابك المرتخية، وتلوث السكة. تكون مراقبة هذه العناصر مقابل ساعات الإنتاج الفعلية وسجل الأعطال أكثر فائدة عمومًا من الاعتماد على فترة زمنية تقويمية فقط. ينبغي أن يوثق الاختيار النهائي نطاق العارضة المسموح به، ونطاق العملية المؤهلة، وحدود المستشعر، ودقة المحور الخارجي، وطريقة الاسترداد بعد تصادم أو لحام متقطع. تحدد هذه الحدود ما إذا كان روبوت اللحام لتصنيع عوارض H سيبقى مستقرًا عندما تنحرف ظروف الإنتاج عن القطعة المثالية.
