¿Cómo funciona una curvadora de 4 rodillos? Mecánica clave y ventajas de conformado

Una curvadora de 4 rodillos se utiliza ampliamente en la fabricación de metales por su precisión, eficiencia y capacidad para realizar tareas complejas de curvado de placas. Para compradores e ingenieros que investigan equipos de conformado, comprender cómo funciona esta máquina puede revelar por qué ofrece una mejor alineación, un precurvado más rápido y resultados más estables que las alternativas tradicionales. Este artículo explica su mecánica principal y las ventajas prácticas de conformado que ofrece en la fabricación moderna.

Si está comparando equipos de curvado de placas, lo principal que debe entender es lo siguiente: una curvadora de 4 rodillos hace más que doblar una chapa para formar un cilindro. Su verdadero valor es el control. Ese control se refleja en la alimentación de la placa, la alineación de los bordes, la calidad del precurvado, la repetibilidad y la cantidad de correcciones manuales que el operador debe realizar posteriormente. A menudo se presta atención primero al espesor máximo. En la práctica, la configuración de la máquina y la forma en que desplaza la placa son igual de importantes.

Comience con el principio básico de funcionamiento

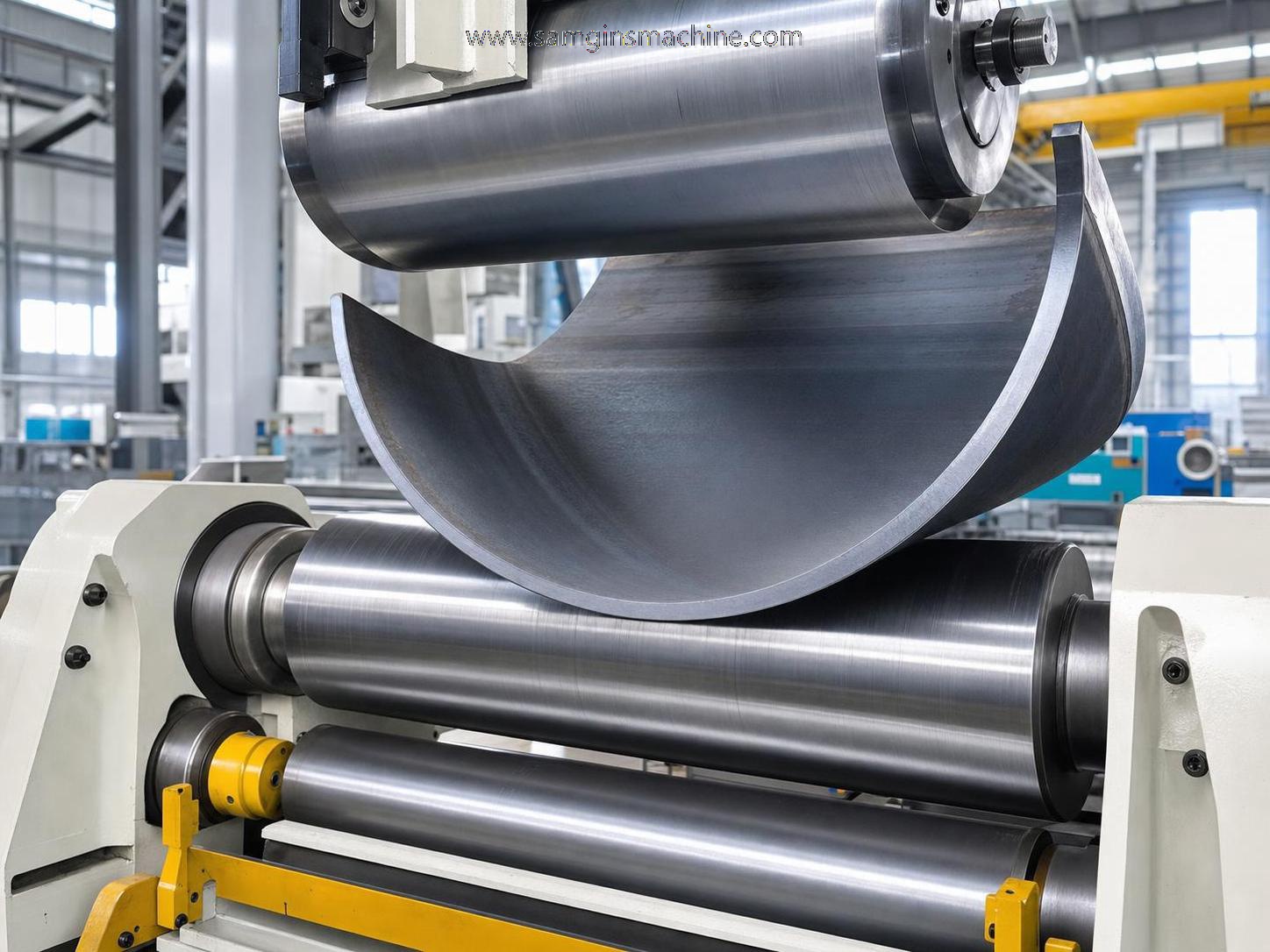

Una curvadora de 4 rodillos normalmente utiliza un rodillo superior, un rodillo inferior y dos rodillos laterales. Los rodillos superior e inferior sujetan la placa. Los rodillos laterales se mueven hacia arriba y hacia dentro para generar la fuerza de curvado. Parece sencillo, pero cambia el flujo de trabajo de una forma útil: la placa puede sujetarse firmemente desde el inicio, por lo que el operador no necesita dedicar tanto tiempo a evitar que el material se deslice o se desvíe durante el primer curvado.

Esta es una de las razones por las que muchos talleres prefieren una curvadora de 4 rodillos frente a los diseños antiguos de 3 rodillos para la producción habitual. En muchas máquinas de 3 rodillos, el posicionamiento inicial puede requerir mayor criterio del operador, especialmente cuando la placa es grande, delgada o tiende a desviarse. Con cuatro rodillos, la placa suele pinzarse primero entre los rodillos superior e inferior, y luego los rodillos laterales realizan el conformado. Esta secuencia facilita el control tanto del borde delantero como del borde trasero.

Si intenta visualizar el proceso en el taller, considérelo como un movimiento por etapas:

• La placa se introduce en la máquina y se sujeta.
• Un rodillo lateral se eleva para precurvar el borde delantero.
• La placa gira a través de los rodillos mientras la fuerza de curvado aumenta gradualmente.
• El rodillo lateral opuesto realiza el precurvado del borde trasero.
• La máquina continúa curvando hasta alcanzar el diámetro o radio requerido.

Este enfoque de sujeción inicial es la ventaja mecánica que impulsa la mayoría de los beneficios posteriores.

Compruebe cómo maneja la máquina el precurvado

Cuando los compradores preguntan si una máquina puede fabricar un “buen cilindro”, a menudo en realidad preguntan por los extremos planos. La calidad del precurvado es lo que reduce esas secciones rectas y sin conformar en los bordes de la placa. En una configuración poco adecuada, esos extremos planos permanecen demasiado largos y el operador debe compensarlo posteriormente con pasadas adicionales, nuevo curvado o ajustes de soldadura.

Una curvadora de 4 rodillos destaca en este aspecto porque puede precurvar ambos extremos con menos pasos de manipulación. Esto es importante en la fabricación de tanques, secciones de conductos, conos y componentes relacionados con presión, donde la calidad del ajuste afecta a todo lo que sigue. No significa que cada pieza saldrá perfecta de la máquina. El material de la placa, el límite elástico, la relación anchura-espesor y los ajustes del operador siguen siendo importantes. Sin embargo, la arquitectura de la máquina le proporciona un mejor punto de partida.

Un punto práctico de verificación: pregunte qué longitud de extremo plano queda después del precurvado para el rango de espesores que utiliza con mayor frecuencia. No evalúe la máquina únicamente por su capacidad nominal máxima. Las tablas de capacidad suelen describir límites superiores, no el rango en el que la máquina funciona con mayor comodidad.

Observe la alineación de la placa más de cerca de lo habitual

La desalineación es uno de los problemas “pequeños” más costosos en el curvado. Una placa que se desplaza lateralmente durante el curvado puede generar conicidad, una mala coincidencia de la junta y tiempo perdido durante el montaje. La razón por la que a muchos operadores les gustan los sistemas de 4 rodillos es que el pinzado continuo entre los rodillos superior e inferior ayuda a mantener la placa en posición mientras los rodillos laterales la conforman.

Esto no elimina la necesidad de una alimentación adecuada. Simplemente ofrece a la máquina una mejor oportunidad de mantener estable el trabajo una vez que la placa está introducida. Para placas anchas o trabajos de mayor volumen, esto es más que una cuestión de comodidad. Afecta al riesgo de desperdicio y a la precisión de la soldadura posterior.

Si está evaluando equipos, busque estas señales de buen control de alineación:

1. La placa puede alimentarse y sujetarse sin reposicionamientos manuales repetidos.
2. La junta se cierra de forma consistente en lugar de formar una espiral.
3. El operador no necesita un número excesivo de pasadas correctivas para trabajos estándar.
4. La placa delgada no se desvía excesivamente con ajustes normales.

Si una demostración solo muestra material grueso y fácil de trabajar, solicite ver algo más parecido a su carga de trabajo diaria.

No separe la mecánica del comportamiento del material

La máquina curva la placa, pero el material determina hasta qué punto cooperará el proceso. El acero al carbono, el acero inoxidable y el aluminio no recuperan elásticamente de la misma manera. Los materiales más duros o los grados de alta resistencia pueden requerir mayor compensación, diferente posicionamiento de los rodillos y un control de proceso más estricto. Una curvadora de 4 rodillos ayuda porque aplica el curvado de una manera más controlada y repetible, pero no puede eliminar la física de los materiales.

Aquí es donde los compradores con menos experiencia pueden equivocarse. Comparan únicamente el espesor y la anchura nominales, y luego asumen resultados similares para todos los materiales. Esto es arriesgado. Si su combinación de productos incluye acero inoxidable o piezas con requisitos de redondez más estrictos, la conversación debe incluir la recuperación elástica, el diámetro mínimo alcanzable y si el sistema de control de la máquina admite bien trabajos repetitivos.

Cuando las especificaciones no estén completamente documentadas, mantenga la afirmación de forma conservadora y márquela para verificación. Por ejemplo, el rendimiento exacto del radio en el límite del rango de capacidad es algo que debe confirmarse con muestras reales o condiciones de prueba de fábrica【Por verificar】.

Las ventajas de conformado son reales, pero solo si se ajustan a su trabajo

A menudo se describe a las máquinas de 4 rodillos como más precisas y más eficientes, lo cual generalmente es correcto. Sin embargo, estas palabras solo resultan útiles cuando se traducen en resultados en el taller.

Para los talleres de fabricación a medida, el ahorro de tiempo suele proceder de la estabilidad de la configuración. Para las líneas de producción, procede de la consistencia. No son el mismo beneficio, y conviene tener claro cuál de ellos es más importante para usted.

Una buena línea de curvado suele contar con preparación aguas arriba y aguas abajo

Este es un detalle que muchos artículos omiten. La calidad del curvado de placas no comienza en los rodillos. El estado de los bordes, la precisión dimensional y la preparación para soldadura pueden afectar al resultado final. Si la placa llega con bordes irregulares, rebabas o una preparación deficiente del bisel, es posible que aún obtenga una virola curvada, pero la calidad del ajuste y de la soldadura se verá afectada posteriormente.

En entornos de fabricación pesada, como recipientes a presión, calderas, construcción naval y maquinaria pesada, los talleres suelen evaluar los equipos de curvado junto con los equipos de preparación de bordes por esta razón. Por ejemplo, unaMáquina de corte y biselado de tubos puede ser relevante cuando el flujo de trabajo también requiere biseles rectos, inclinados o en forma de U/V/K en una sola pasada. Según los datos de producto proporcionados, esta máquina está destinada al acero al carbono, acero inoxidable y aluminio, con un espesor de procesamiento estándar de 6–80mm, versiones de servicio pesado de hasta 6–400mm, ajuste del ángulo de bisel de 0° a 90° y avance controlado por VFD de 0.13–1.0 m/min. Estos valores deben comprobarse igualmente con el trabajo real y la configuración de herramientas, pero ofrecen una imagen útil de dónde encaja.

La cuestión no es combinar máquinas por el simple hecho de hacerlo. La cuestión es que una preparación más limpia tiende a hacer que el curvado, la alineación de juntas y la soldadura se desarrollen con mayor fluidez.

Qué preguntar antes de decidir que una máquina es “precisa”

La precisión en el curvado de placas no es un solo valor. Pregunte a qué tipo de precisión se refiere el proveedor. ¿Redondez? ¿Repetibilidad entre lotes? ¿Rectitud de los bordes después del precurvado? ¿Tolerancia del diámetro final? Distintos talleres se preocupan por resultados diferentes.

• ¿Cuál es el rango de materiales que realmente se procesa habitualmente, y no solo la capacidad máxima?
• ¿Cómo se controla la sincronización de los rodillos laterales?
• ¿Puede la máquina almacenar ajustes repetitivos para diámetros recurrentes?
• ¿Cuánta intervención del operador suele ser necesaria para el precurvado y el cierre?
• ¿Qué soporte está disponible para la instalación, la formación y la resolución de problemas posventa?

Estas preguntas suelen revelar más de lo que podría hacerlo un folleto genérico.

Algunos puntos de riesgo que conviene comprobar pronto

Uno de ellos es comprar en exceso. Algunos compradores eligen una máquina basándose en trabajos pesados poco frecuentes y luego la utilizan principalmente para material más ligero, donde el control en el extremo inferior resulta tan importante como la fuerza en el extremo superior. Otro es subestimar los requisitos de manipulación. Las placas grandes pueden necesitar mesas de apoyo, dispositivos de alimentación o coordinación con grúa para obtener la productividad esperada del propio curvador.

Compruebe también cómo define el fabricante las normas y las prácticas de calidad. En este mercado, son comunes las declaraciones sobre sistemas ISO9001 y diseño relacionado con CE, pero el alcance y la aplicabilidad siempre deben corresponder a la máquina suministrada y al mercado de destino. Cuando la documentación sea importante para su proyecto, solicite el conjunto exacto de documentos en lugar de confiar en afirmaciones generales.

Wuxi Samgins International Trade Co.,Ltd, con sede en Wuxi, Jiangsu, informa tener experiencia en la venta de una amplia gama de equipos de fabricación y máquinas herramienta, incluidas curvadoras de placas, plegadoras, equipos de corte CNC, sistemas de soldadura y maquinaria relacionada para líneas de producción. La empresa declara que la producción y el diseño se organizan de acuerdo con la certificación del sistema de calidad ISO9001 y las normas CE de la UE. Como en cualquier compra industrial, el siguiente paso adecuado es hacer coincidir esas capacidades generales con el modelo específico, los planos de las piezas, los grados de material y los requisitos de aceptación que realmente tiene.

A qué suele reducirse una decisión práctica

Si todavía está en la etapa de investigación, evalúe una curvadora de 4 rodillos menos por las afirmaciones destacadas y más por la tranquilidad con la que resuelve los problemas cotidianos: sujetar la placa, mantener la alineación, reducir los extremos planos y producir curvas repetibles sin demasiadas correcciones del operador.

Por eso estas máquinas se utilizan ampliamente. No porque el concepto sea complicado, sino porque la mecánica es práctica. Los rodillos superior e inferior aseguran el material. Los rodillos laterales le dan forma con mayor control. El resultado, cuando la máquina se adapta adecuadamente al trabajo, es un precurvado más uniforme, mejor estabilidad de conformado y menos sorpresas durante el ajuste.

Antes de preseleccionar un modelo, prepare tres elementos: su rango real de materiales, sus diámetros objetivo y el nivel de redondez o ajuste de junta que requiere su proceso posterior. Incorpore estos aspectos a la conversación y será mucho más fácil determinar si una determinada curvadora de 4 rodillos es realmente adecuada o simplemente parece buena sobre el papel.
